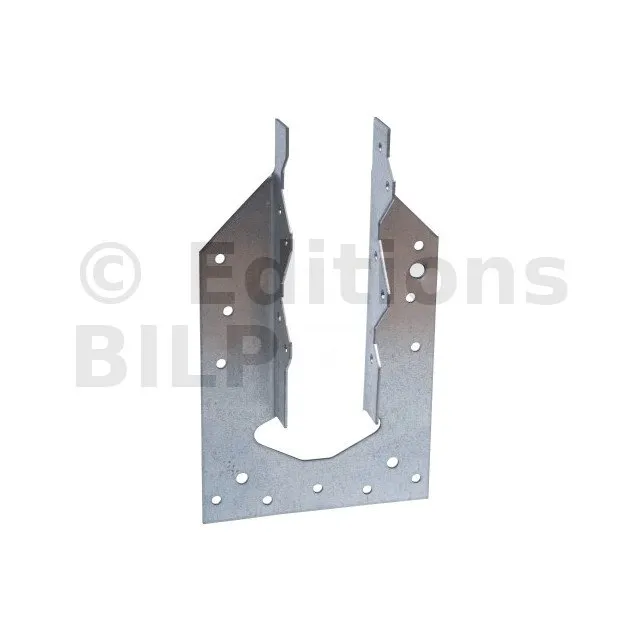

Pied de chevron - Réf. PFP48/170

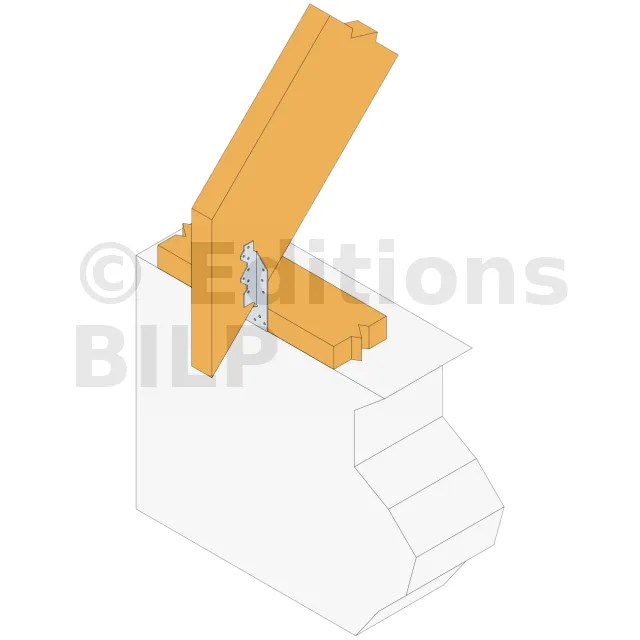

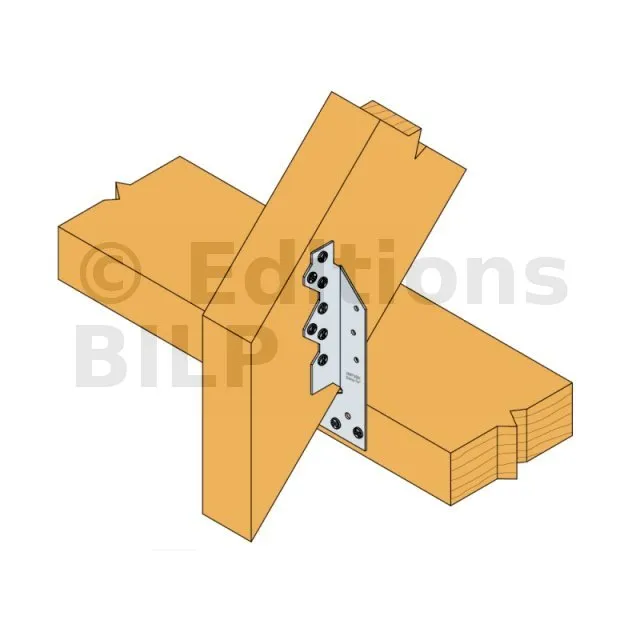

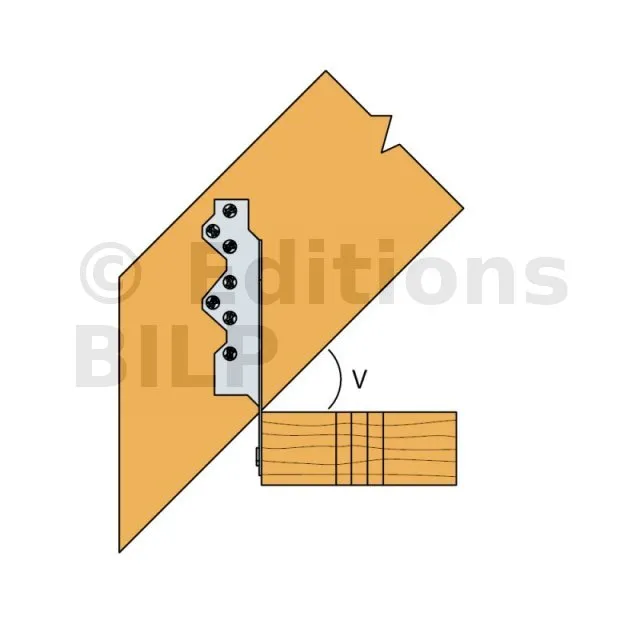

Le pied de chevron PFP permet de raccorder un chevron avec la sablière à un poteau. Il assure ainsi la reprise du soulèvement des fermes situées au droit des pignons.

EN STOCK
Expédition immédiate disponible pour 1 unité(s).
2€07
  HT  / Pied de chevron
(2.48 € TTC)

  • Référence
    PFP48/170
  • Epaisseur
    1.5mm
  • Conditionnement
    1 pièce
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie

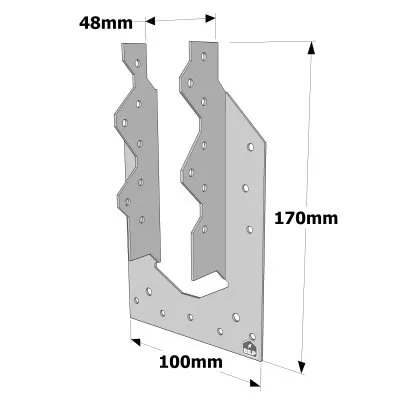

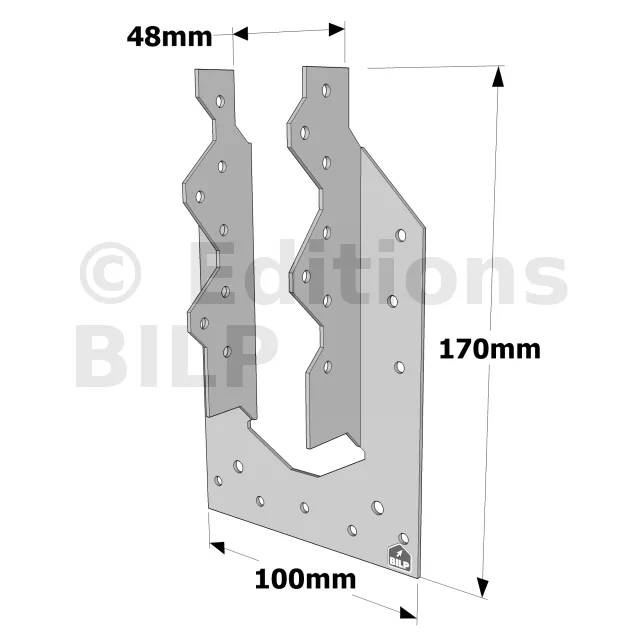

  • Largeur (A)
    48mm
  • Hauteur (B)
    170mm
  • Largeur (D)
    100mm
  • Perçages
    3Ø5 - 25Ø4
  • Profondeur (C)
    37mm
  • Hauteur (A)
    -

Caractéristiques

Déclarations de performance : FR-DoP-e07/0317
Agréments techniques : ETA-07/0317

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346

Avantages

  • Adapté pour le bois d’ossature

Applications

Support

  • Porteur : bois massif, bois composite
  • Porté : bois composite

Domaines d’utilisation

  • Chevrons...

Dimensions et Valeurs Caractéristiques


Formulaire 3/3
Résultat

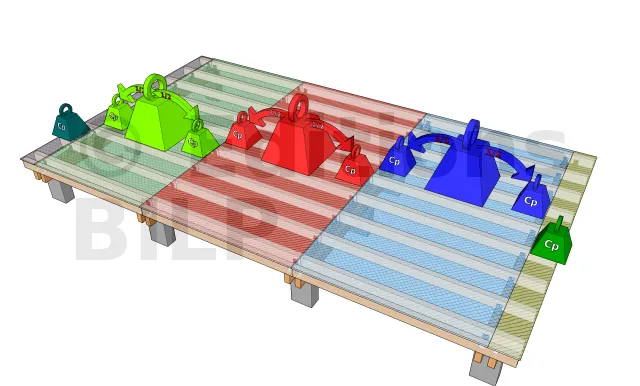

Détermination de la charge répartie Cp sur la poutre porteuse

Pour l’obtenir, il faut connaître la surface d’influence de la poutre c’est à dire la surface de plancher reprise par la poutre. Comme un plancher en bois n’est porteur que dans un seul sens, une poutre ne supporte que la moitié de l’espacement de chaque côté.
Pour plus de détails, vous pouvez consulter l’article sur la détermination de la charge Cp.
La charge Cp s’obtient en multipliant la surface d’influence par 250 Kg/m² pour le cas d’une terrasse privée.

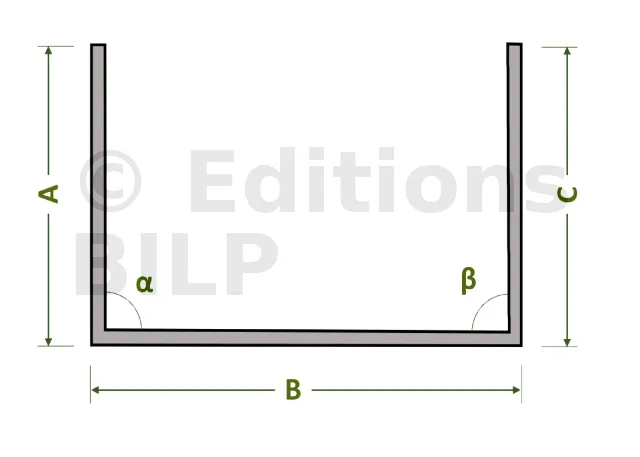

RéférencesDimensions [mm]PerçagesValeurs caractéristiques [F2] [kN]
A B C Ep. Ø5 Ø4
PFP48/170 48 170 100 1.5 3 25 8.3

SIMPSON Strong-Tie
