Etrier à âme intérieure pour le BOIS
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Étriers en âme intérieures

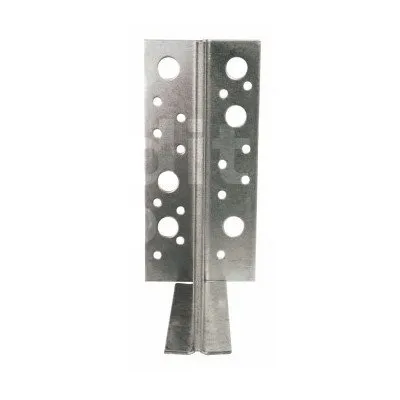

L‘étrier en âme intérieure permet un assemblage discret. Le talon inférieur positionne l‘étrier par rapport au bois, facilitant le montage des broches.
Caractéristiques :
Déclarations de performance : FR-DoP-e07/0245
Agréments techniques : ETA-07/0245
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Épaisseur 2 mm
Avantages :
- Assemblage invisible,
- Mise en œuvre optimisée conforme aux Eurocodes.
Applications
Support :
- Porteur : bois massif, bois composite, lamellé-collé.
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation :
- Solives
- Pannes
- Poutres lisses et montants
Dimensions
Placez le second parement en prenant comme référence la première rangée. Comme pour la première rangée, toujours clouer contre le mur au niveau de l’emplacement des poteaux. Tracez des lignes de craie de niveau sur le mur pour marquer les lignes de référence tout en s’assurant que pour chaque rangée, les parements se superposent entre eux de 3 cm.
Décaler les joints d’about et les autres joints au moins d’un poteau mural tout en continuant l’installation des autres rangées pour assurer l’articulation.
| Références | Dimensions poutre [mm] | Dimensions bois porteur [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | Largeur poteau | Hauteur | Profondeur | largeur (C) | largeur (D) | Epaisseur (t1) | Epaisseur (t2) | Ø13 | Ø5 | Ø13 | ||
| Min. | Max. | Max. | Min. | ||||||||||
| ETNM135/130/2 | 70 | 160 | 200 | 92 | 135 | 130 | 70 | 34 | 2 | 5.5 | 5 | 14 | 2 |
| ETNM155/130/2 | 70 | 160 | 230 | 92 | 155 | 130 | 70 | 34 | 2 | 5.5 | 6 | 15 | 2 |
| ETNM185/130/2 | 70 | 160 | 270 | 92 | 185 | 130 | 70 | 34 | 2 | 5.5 | 6 | 18 | 2 |
| ETNM230/130/2 | 80 | 160 | 345 | 92 | 230 | 130 | 80 | 34 | 2 | 5.5 | 6 | 22 | 3 |
Valeurs caractéristiques - Solive sur poutre
Découper la bande de démarrage de même épaisseur que les planches à installer. Placez-la le long de la partie inférieure des murs. Installez les bandes découpées à partir du bord, alignées sur les bords inférieurs du revêtement mural. Les premières rangées du parement chevaucheront cette bande et serviront de base pour les autres rangées à installer. Tracez des lignes de craies verticales pour marquer l’emplacement des poteaux muraux. Clouez par la suite les bandes de démarrage avec des clous galvanisés de types 6d suivant les lignes de craies.
Décaler les joints d’about et les autres joints au moins d’un poteau mural tout en continuant l’installation des autres rangées pour assurer l’articulation.
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
| Porteur | Porté | R1,k | ||||||||
| Quantité | Type | Quantité | Type | Longueur de broches [mm] | ||||||
| 60 | 80 | 100 | 120 | 140 | 160 | |||||
| ETNM135/130/2 | 14 | CNA4,0x50 | 2 | STD12 | 11.7 | 12.2 | 13.1 | 14.2 | 15.4 | 16.6 |
| ETNM155/130/2 | 15 | CNA4,0x50 | 2 | STD12 | 14.4 | 15 | 16 | 17.2 | 18.6 | 20 |
| ETNM185/130/2 | 18 | CNA4,0x50 | 2 | STD12 | 17.1 | 17.8 | 18.9 | 20.4 | 22 | 23.8 |
| ETNM230/130/2 | 22 | CNA4,0x50 | 3 | STD12 | 26.2 | 27 | 28.6 | 30.6 | 32.8 | 35.1 |
Valeurs caractéristiques - Solive sur poteau
Il est vrai qu’on peut planter les clous avec un simple marteau. Mais étant donné que les panneaux de fibrociment sont plus durs que le simple bois, il serait préférable de percer des avant-trous dans les coins pour éviter à ce que les extrémités ne se cassent. Toujours s’assurer que les clous soient bien placés avant de les enfoncer.
Découper la bande de démarrage de même épaisseur que les planches à installer. Placez-la le long de la partie inférieure des murs. Installez les bandes découpées à partir du bord, alignées sur les bords inférieurs du revêtement mural. Les premières rangées du parement chevaucheront cette bande et serviront de base pour les autres rangées à installer. Tracez des lignes de craies verticales pour marquer l’emplacement des poteaux muraux. Clouez par la suite les bandes de démarrage avec des clous galvanisés de types 6d suivant les lignes de craies.
Décaler les joints d’about et les autres joints au moins d’un poteau mural tout en continuant l’installation des autres rangées pour assurer l’articulation.
| Références | Valeurs caractéristiques - Solive sur poteau | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
| Porteur | Porté | R1,k | ||||||||
| Quantité | Type | Quantité | Type | Longueur de broches [mm] | ||||||
| 60 | 80 | 100 | 120 | 140 | 160 | |||||
| ETNM135/130/2 | 11 | CNA4,0x50 | 2 | STD12 | 11 | 11.6 | 12.5 | 13.6 | 14.7 | 15.9 |
| ETNM155/130/2 | 10 | CNA4,0x50 | 2 | STD12 | 13.1 | 13.7 | 14.7 | 15.8 | 17.1 | 18.4 |
| ETNM185/130/2 | 12 | CNA4,0x50 | 2 | STD12 | 15.5 | 16.2 | 17.3 | 18.7 | 20.3 | 21.9 |
| ETNM230/130/2 | 18 | CNA4,0x50 | 3 | STD12 | 25.1 | 25.9 | 27.4 | 29.2 | 31.3 | 33.4 |
Fixations
Installation
Fixation de la partie femelle de l’ETS :
1. Réaliser une entaille verticale dans la poutre portée (largeur 6 mm).
2. Identifier la position des broches sur la poutre portée.
3. Percer transversalement la poutre portée pour y insérer les broches (Ø12 mm).
4. Réaliser un lamage d’une profondeur de 4 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage.
5. Fixer l’étrier sur le support à l’aide de pointes ou de vis.
6. Présenter la poutre portée de manière à aligner les perçages de la poutre portée et ceux de l’étrier.
7. Mettre en place les broches.
Fixations
Sur porteur bois :
- Pointes annelées CNA Ø4,0x50 mm ou vis CSA Ø5,0x40 mm
- Tirefonds ou boulons Ø10 mm
Sur porté :
- Broches en acier S235JR type STD12
- La longueur des broches doit être inférieure ou égale à la largeur de la solive portée
