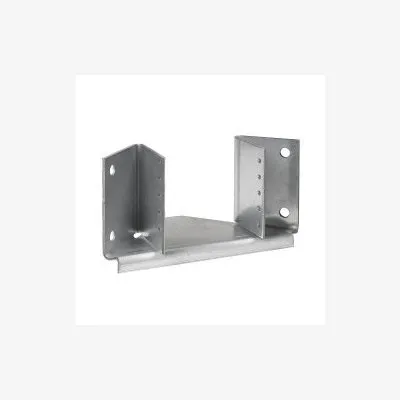

Sabot pour angle maçonné

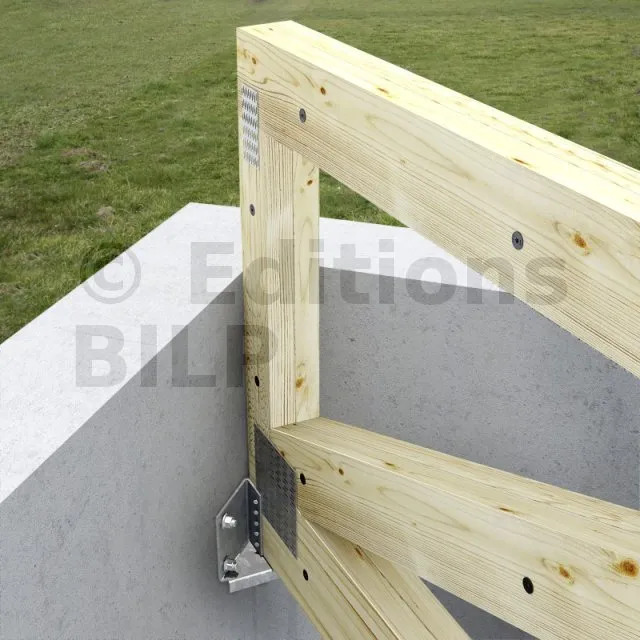

Ce sabot permet de reprendre les fermes dans les angles de maçonnerie à 90°. Il est pliable en largeur au choix entre 76 et 150 mm et disponible en largeur 38 mm.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 2.5 et 4 mm.
Avantages :
- Installation rapide et simple,
- Disponible en largeur 38 mm ou pliable en largeur, pour le modèle SAMI/4X, entre 76 et 150 mm.
Applications
Support :
- Porteur : acier, béton
- Porté : bois massif, bois composite, bois lamellé collé...
Domaines d’utilisation :

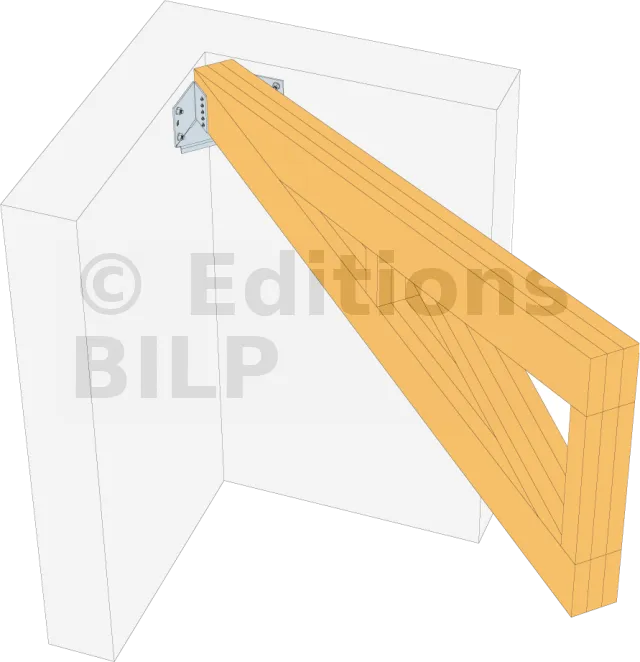

- Fixation d’élément bois dans les angle maçonné.
Dimensions

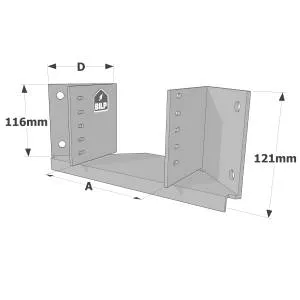

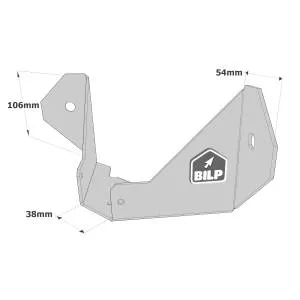

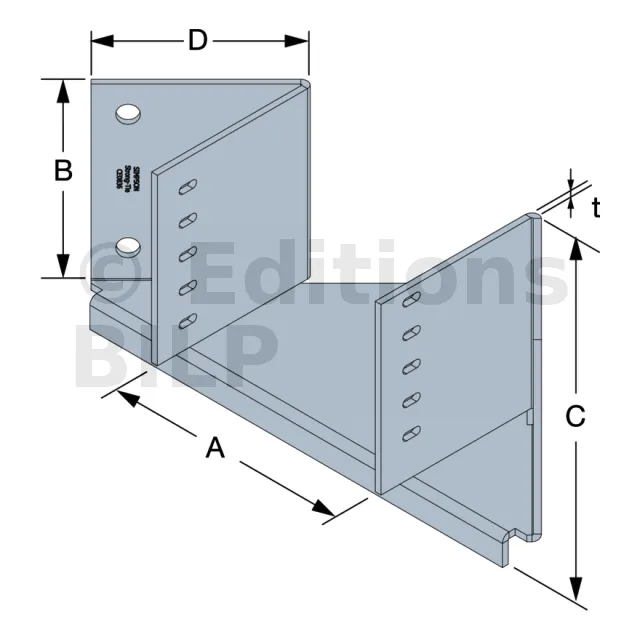

Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | D | t | Ø11 | Ø12 | Ø5 | Ø5x12 Oblong [mm] | |
SAMI/4X | 76-150 | 116 | 121 | 104-156 | 4 | - | 4 | - | 10 |
SAMI38/2.5 | 38 | 106 | - | 54 | 2.5 | 2 | - | 4 | - |
Les valeurs de reprise de charge sont données sur béton dans le cas d’une fixation éloignée des bords du support. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.

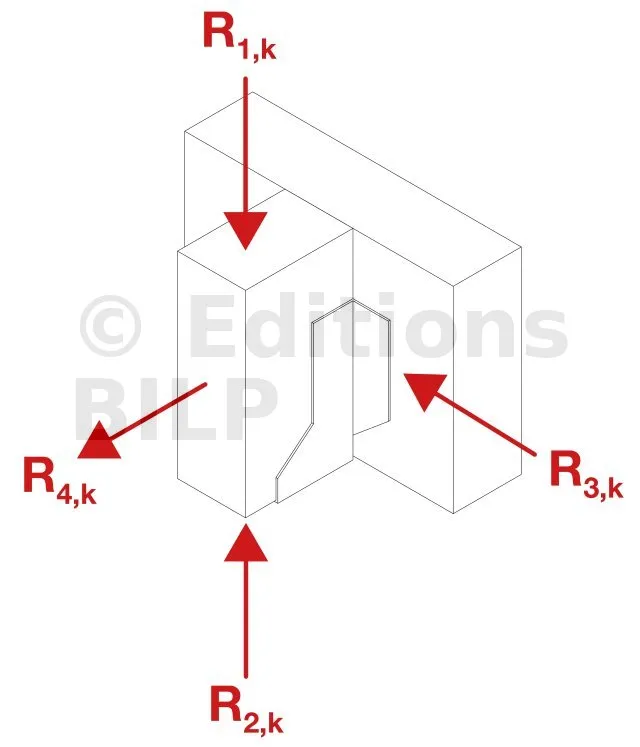

Valeurs caractéristiques - bois sur béton
Références | Valeurs Caractéristiques - Bois sur béton ou acier | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
Porteur | Porté | R1,k | R2,k | |||
Qté | Type | Qté | Type | |||
SAMI38/2.5 | 2 | Ø10 | 4 | CSA5.0x40 | 10.1 | 3.8 |
SAMI/4X | 4 | Ø10 | 10 | CNA4.0x35 | 31.3 | - |
Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont WA, BOAXII, AT-HP, SET-XP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément.
Mise en œuvre
Fixations
Sur porté :
- Pointes annelées CNA Ø 4.0 x 35 m
- Vis CSA Ø 5.0 x 35 mm.
Sur porteur :
Support acier :
- Boulons Ø 10 mm suivant développé (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Support béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25.
Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :
- Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130.

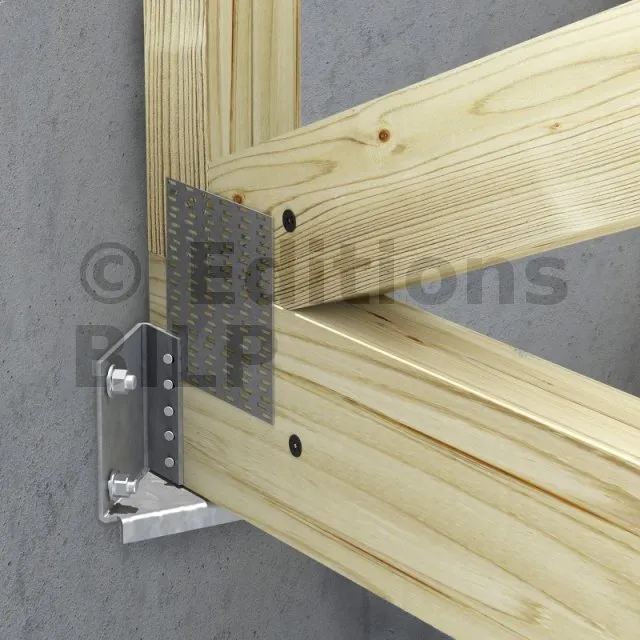

Installation
Sur Bois :
1. Tracer l’emplacement des perçages en appliquant le sabot dans l’angle de mur,
2. Percer le support avec un forêt adapté,
3. Présenter le sabot et le fixer sur le support avec les ancrages adaptés,
4. Présenter l’élément porté dans le sabot avant de le fixer.
Le principe de mise en place des chevrons est le même que pour répartir des éléments (lattes, chevrons) suivant la longueur d’une autre pièce (poutre porteuse, panne, chevron).
Prenons l’exemple de pose de chevrons sur les pannes d’une cabane monopente.

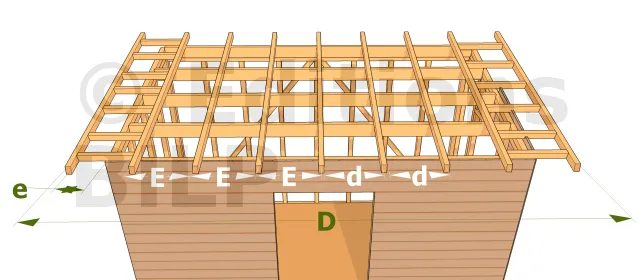

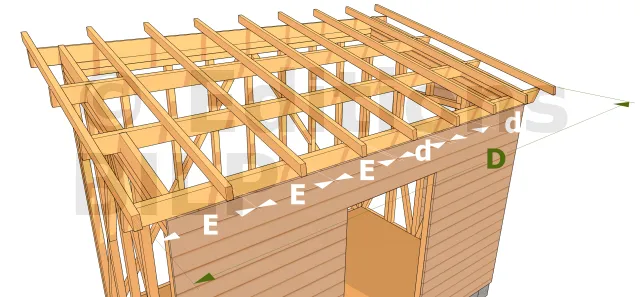

- D : entraxe entre les deux chevrons d’extrémité,
- E : entraxe pratique entre chevrons consécutifs,
- d : distance entre chevrons = longueur de gabarit.
Calculons l’entraxe D lors de la pose des premiers chevrons aux extrémités.
Reprenons l’exemple pour 400 cm de façade (longueur panne, lisse haute ou de chaînage) et un chevron de 5 cm d’épaisseur.
- Calcul de l’entraxe D : on soustrait les deux demi-épaisseurs des chevrons aux extrémités = 400 cm - (2 x (5 cm/ 2)) = 395 cm.
- Le calcul de la section des chevrons donne l’entraxe maximal admissible. Pour notre cas, supposons que ce calcul a donné 60 cm de distance. Le nombre théorique de chevrons est donc = 395 cm / 60 cm = 6,5 chevrons intermédiaires.
- Prenons un nombre définitif de 7 chevrons intermédiaires. Ce qui nous donne l’entraxe définitif entre-chevron = 395 cm / 8 = 49,3 cm
- La distance entre chaque chevron est donc = 49,3 cm - (2 x (5 cm/2)) = 44,3 cm.
- D : entraxe entre les deux chevrons d’extrémité,
- E : entraxe pratique entre chevrons consécutifs,
- d : distance entre chevrons = longueur de gabarit,
- e : distance avant-toit par rapport à l’ossature.
Reprenons l’exemple ci-dessus, 400 cm de façade, en ajoutant un avant toit "e" correspondant à la distance de l’avant-toit par rapport à l’ossature (supposons cette distance = 30 cm) et un chevron de 5 cm d’épaisseur.
Le calcul d’entraxe et distance entre chevrons précédent est toujours valable, en prenant comme distance de base l’entraxe entre les chevrons aux extrémités, soit des 2 avant-toits.
- Calcul de l’entraxe D : 400 cm + (2 x 30 cm) + (2 x (5 cm/ 2) = 465 cm.
- L’entraxe admissible entre les chevrons étant toujours de 60 cm. Le nombre théorique de chevrons est donc = 465 cm / 60 cm = 7,75 chevrons intermédiaires.
- Prenons un nombre définitif de 8 chevrons intermédiaires. Ce qui nous donne l’entraxe définitif entre-chevron = 465 cm / 9 = 51,6 cm
- La distance entre chaque chevron est donc = 51,6 cm - (2 x (5 cm/2)) = 46,6 cm.
Pour créer le premier point de repère sur les lisses hautes ou panne, il faut enlever la distance de l’avant-toit. Il suffit de soustraire la distance entre les chevrons avec l’avant-toit : 46,6 cm - 30 cm = 26,6 cm.
