Feuillards prédécoupés

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Feuillards prédécoupés

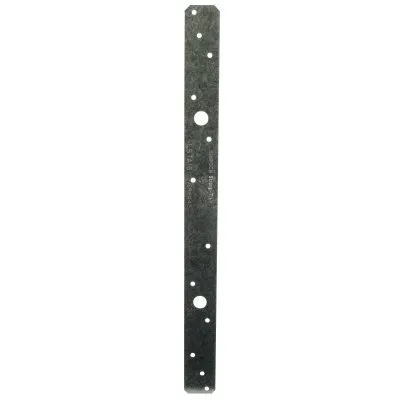

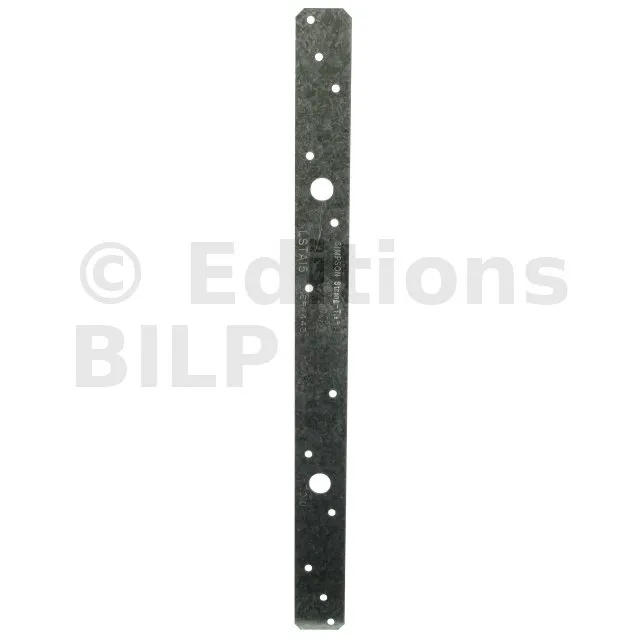

Le feuillard prédécoupé LSTA permet, entre autre de reprendre les efforts à la traction dans le cas par exemple de poutres utilisées en chevron contre panne faitière.

Caractéristiques :

Déclarations de performance : FR-DoP-h10/0001

Matière :

  • Acier galvanisé G90 SS Grade 33 suivant ASTM A-653,
  • Épaisseur : 1 mm.

Avantages :

  • Coupé à longueur.

Applications

Support :

  • Porteur : bois
  • Porté : bois massif, lamellé-collé, bois composites, poutres en I.

Domaines d’utilisation :

  • Liaisons sablières/chevrons...

Données techniques

Dimensions

Pour calculer la portée d’une poutre porteuse
Une terrasse en bois avec une structure hybride

Vous pouvez consulter nos exemples de plans de terrasse


RéférencesDimensions [mm]Perçages
Larg. Long. Ep.
LSTA15 32 381 1.0 12 Ø 4,1 - 2 Ø12
LSTA18 32 457 1.0 14 Ø 4,1 - 2 Ø12
LSTA21 32 533 1.0 16 Ø 4,1 - 2 Ø12
LSTA24 32 610 1.0 18 Ø 4,1 - 2 Ø12

Performances du produit

Pour déterminer la section d’une poutre porteuse


RéférencesValeurs Caractéristiques - Bois C24 [kN]
R1,k*
Maximum toléré CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
LSTA15 5,1 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
LSTA18 5,1 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n
LSTA24 5,1 / kmod 1,66 x n 1,83 x n 2,22 x n 2,36 x n

R1,k est calculée à partir des capacités des pointes, et ne doit pas excéder la valeur maximale.
n = nombre effectif de pointes sur une ligne suivant l’Eurocode 5 8.3.1.1 (8)
