Bibliothèque de composants pour SKETCHUP Bibliothèque de composants spécial Construction bois. Réservée en téléchargement pour nos membres.

Pour vous permettre de gagner du temps lorsque vous réalisez les plans de votre construction en bois (terrasse, carport, cabane, pergola, ...) sous SKETCHUP, nous mettons à votre disposition cette bibliothèque de composants paramétrables comprenant plusieurs éléments : lames de terrasse, solives, lambourdes, poutres et quincaillerie. Vous y trouverez tout ce qu’il vous faut pour la réalisation de vos plans.

Voici un extrait gratuit du guide de construction :

A chaque fichier .skp correspond un composant. Vous pouvez insérer un composant grâce au menu [Fichier - Importer...]

Exemples de composants disponibles (parmis des cinquantaines)

Tirefond + Rondelle

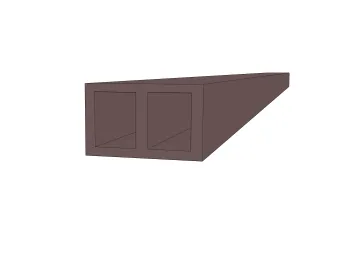

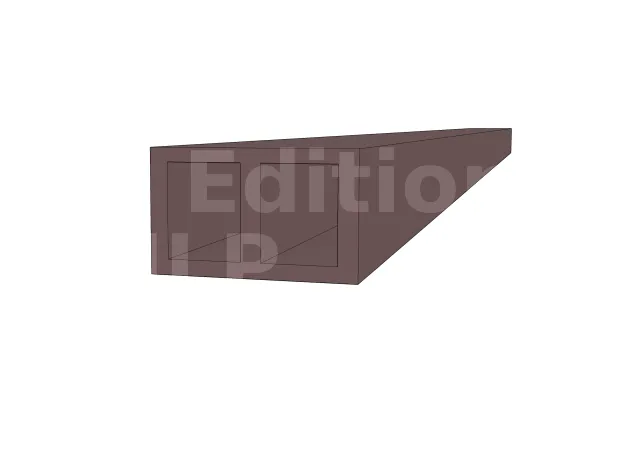

Lambourde composite

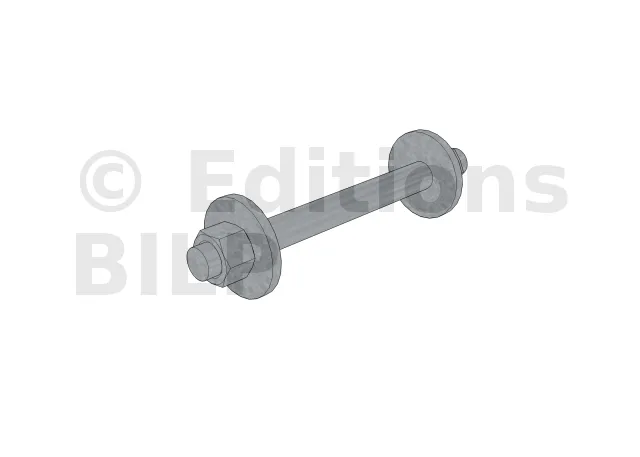

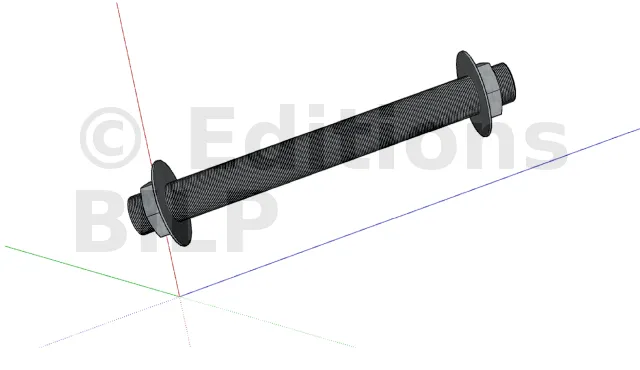

Tige filetée + deux écrous avec rondelles


Cale charge lourde

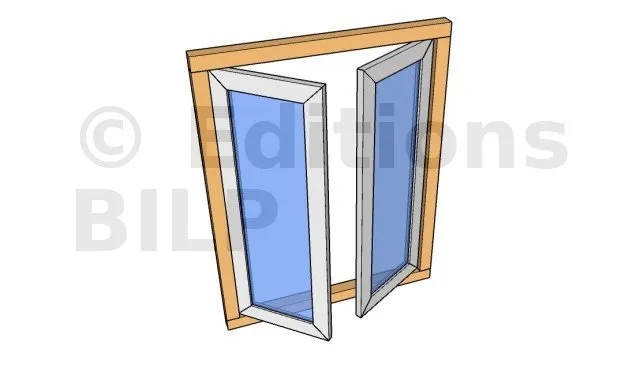

Fenêtre
Implantation
Porte isoplane


Patte de solivage

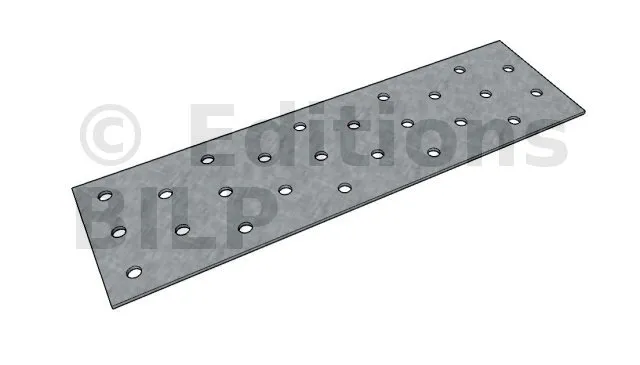

Plaque pérforée
Sabot
Tige filetée


Les composants dynamiques

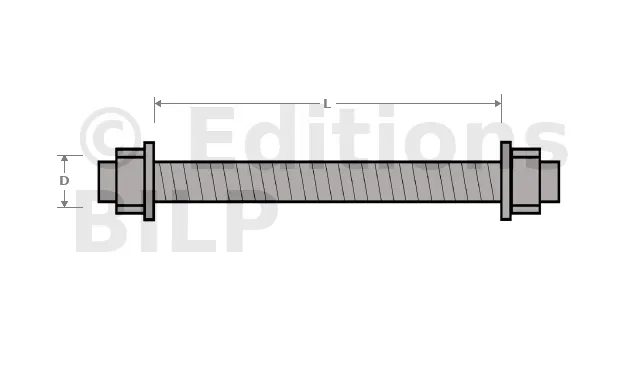

Tige filetée

Paramètres du composant :

  • Dimensions

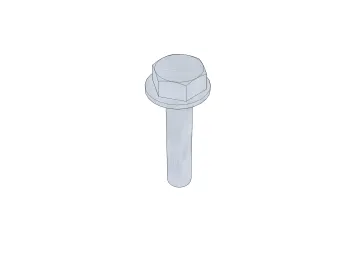

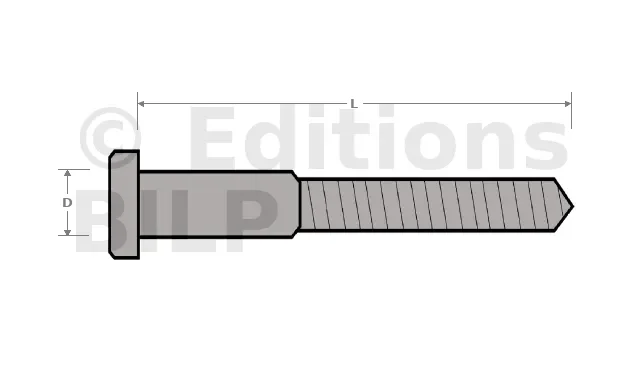

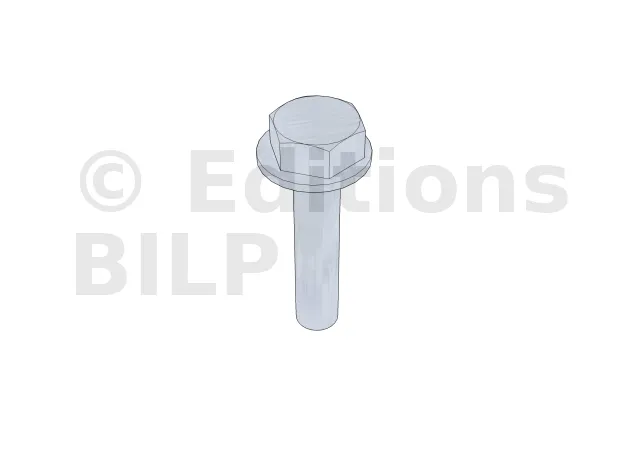

Tirefond

Paramètres du composant :

  • Dimensions

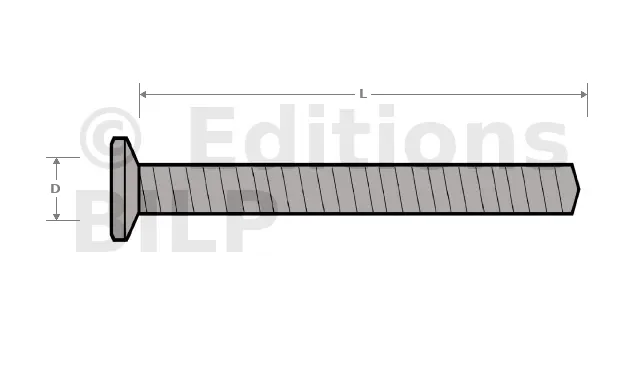

Vis timber-connect

Paramètres du composant :

  • Dimensions

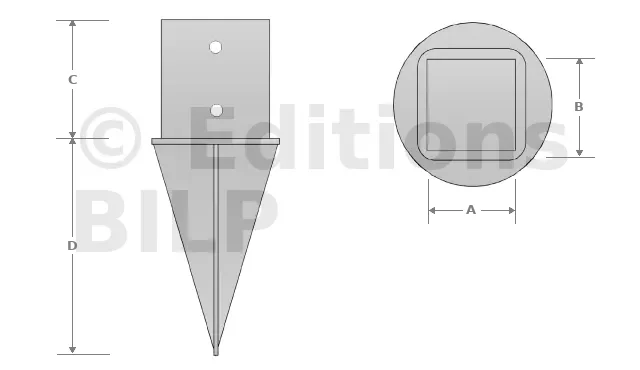

Pied de poteau à enfoncer

Paramètres du composant :

  • Dimensions

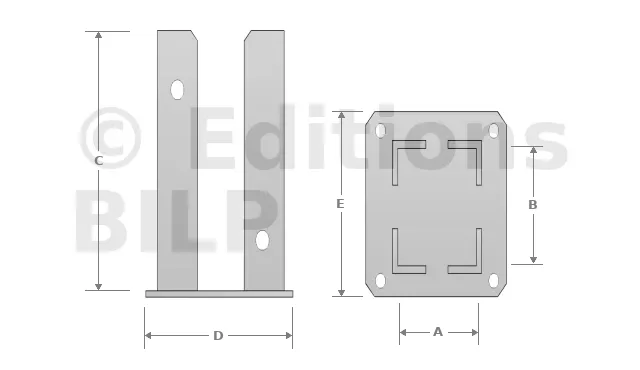

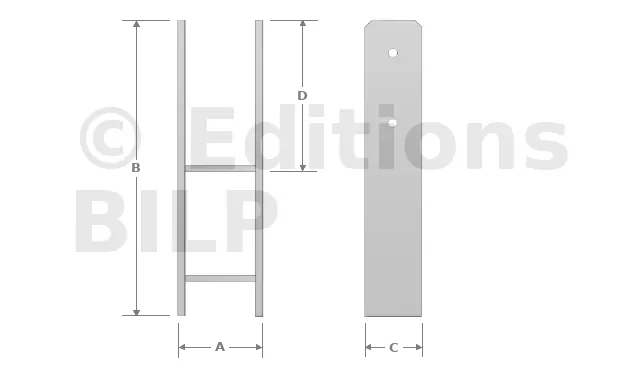

Pied de poteau en H

Paramètres du composant :

  • Dimensions

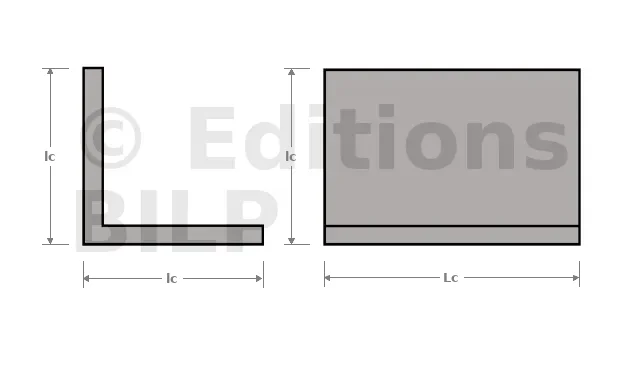

Cornière

Paramètres du composant :

  • Dimensions de la cornière
  • Mode de fixation
Embase de poteau

Paramètres du composant :

  • Dimensions
  • Fixations
Plot en PVC

Paramètres du composant :

  • Dimensions
  • Caractéristiques

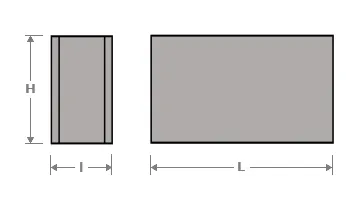

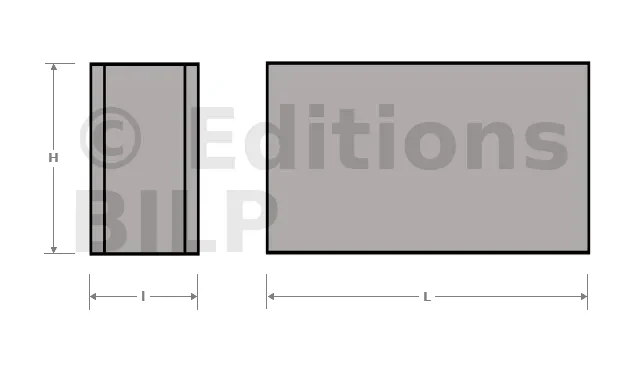

Parpaing

Paramètres du composant :

  • Dimensions du parpaing
  • Épaisseur des parois

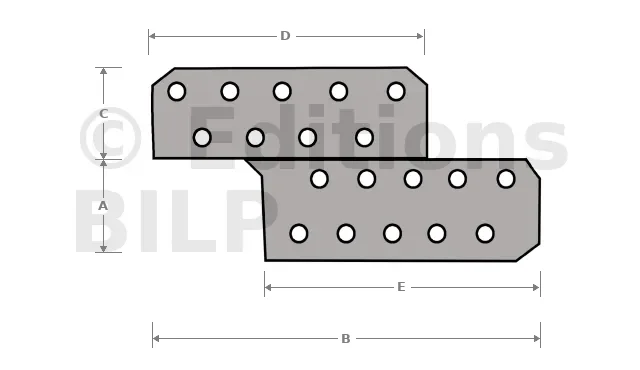

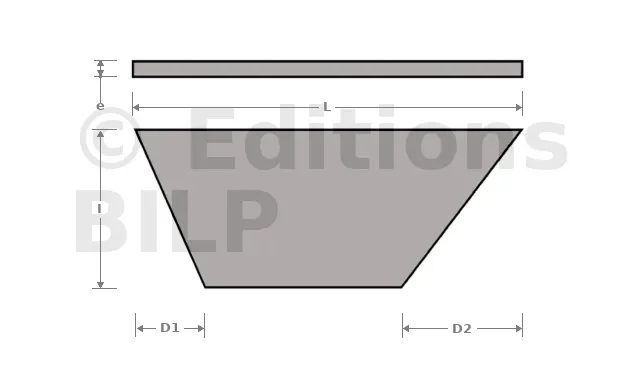

Eclisse

Paramètres du composant :

  • Dimensions
  • Couleur
Panneau OSB

Paramètres du composant :

  • Dimensions
  • Matière

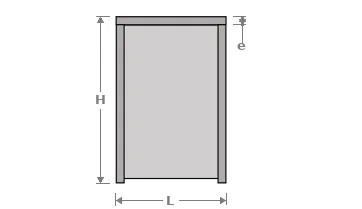

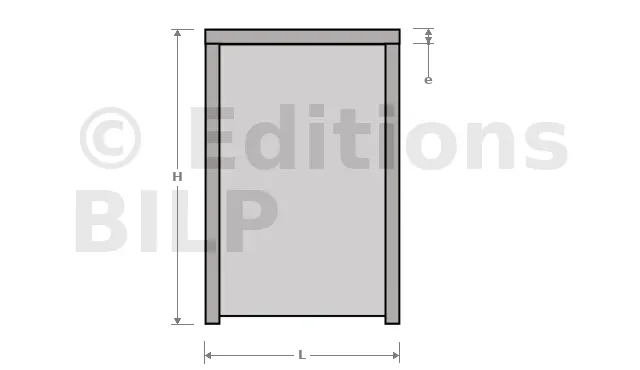

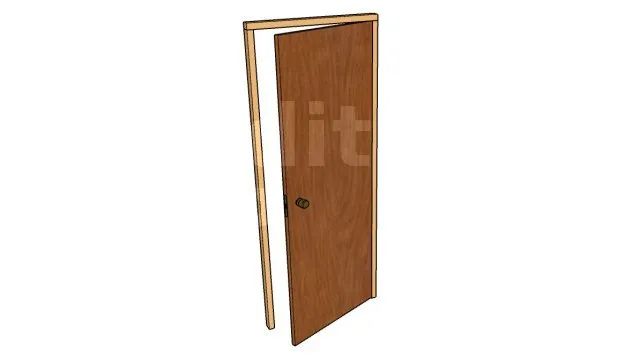

Porte isoplane

Paramètres du composant :

  • Dimensions de l’ouverture
  • Paramètres du bâti

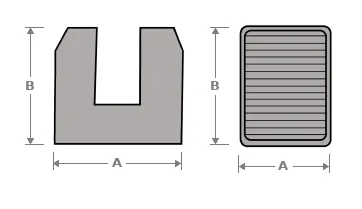

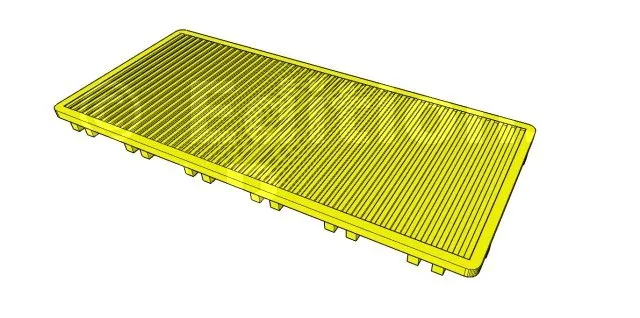

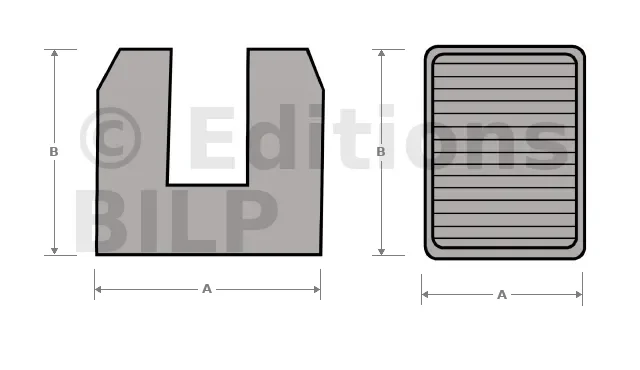

Cales solo

Paramètres du composant :

  • Type de cale
  • Dimensions

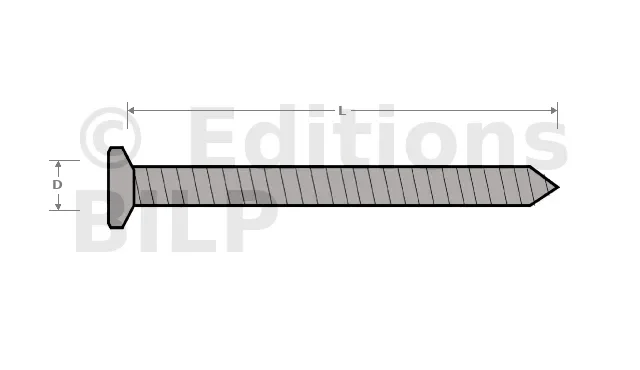

Vis à bois

Paramètres du composant :

  • Dimensions
  • Type de vis

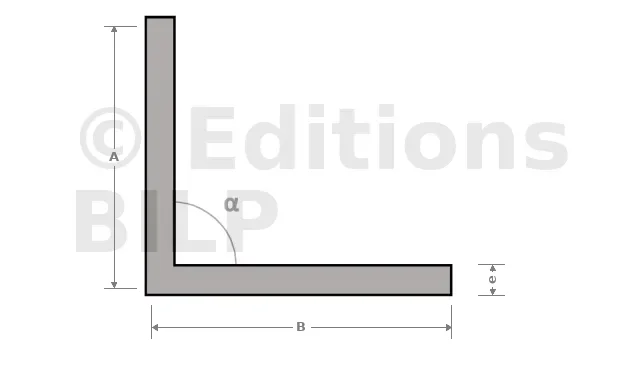

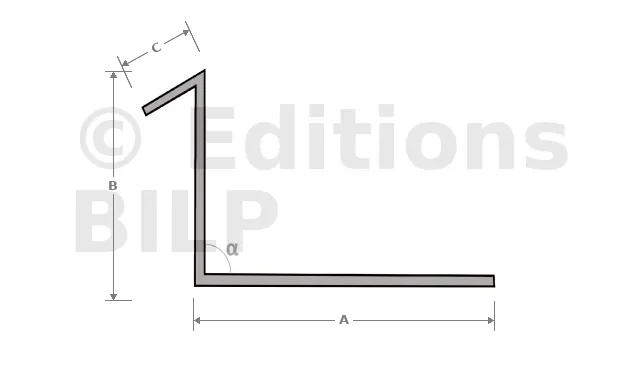

Cornière en L

Paramètres du composant :

  • Dimensions
  • Angle de pliage
  • Couleur

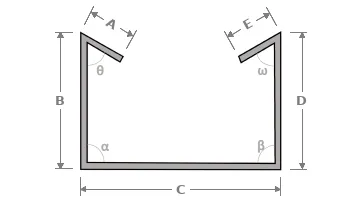

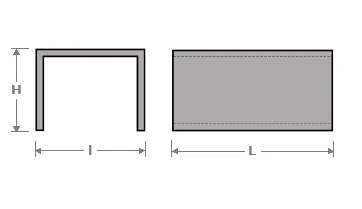

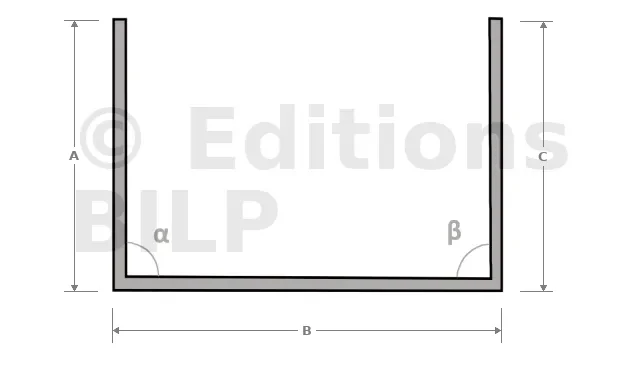

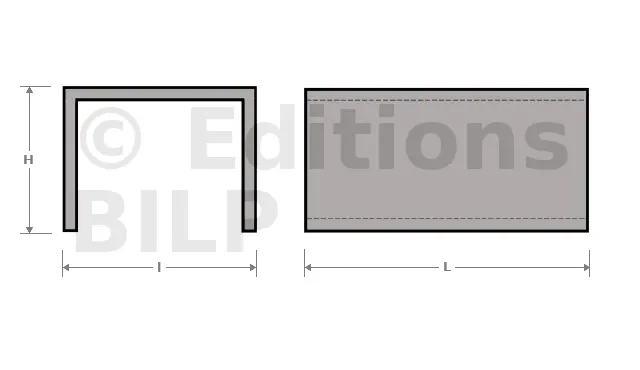

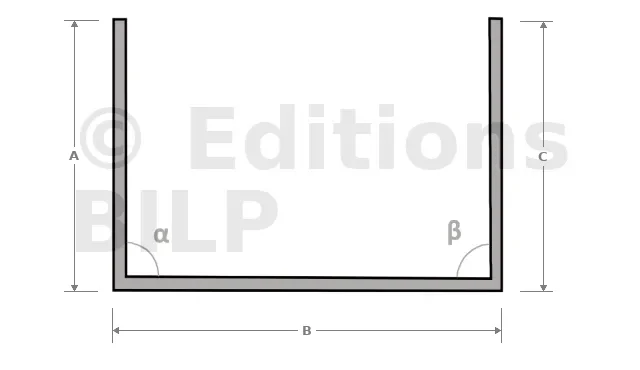

Profil en U

Paramètres du composant :

  • Dimensions
  • Angle sur les sommets
  • Couleur
Appuis de fenêtres

Paramètres du composant :

  • Dimensions
  • Angle
  • Couleur

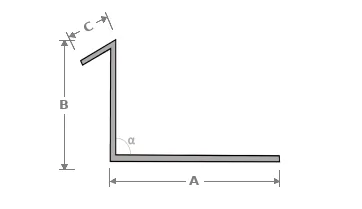

Profil Z

Paramètres du composant :

  • Dimensions
  • Angle
  • Couleur

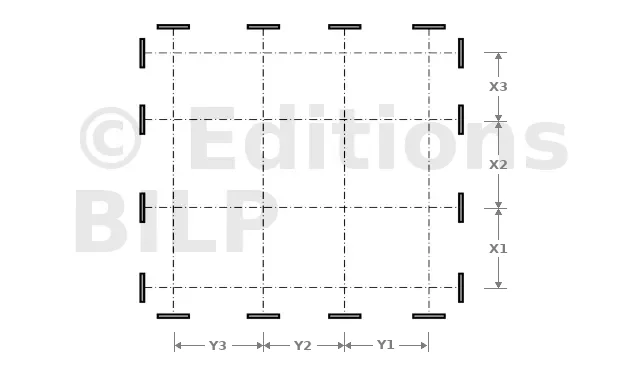

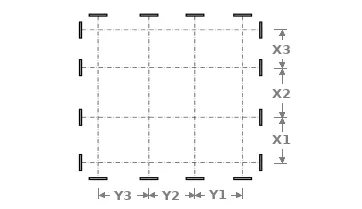

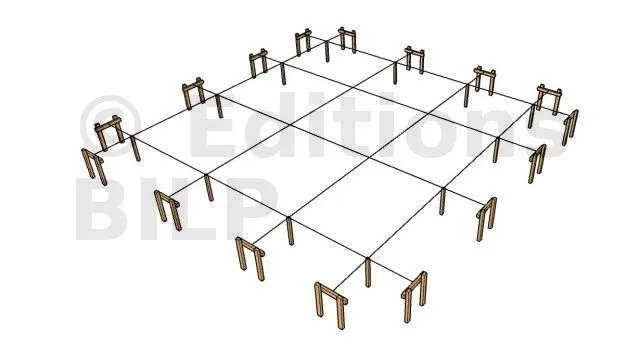

Implantation

Paramètres du composant :

  • Disposition constructive
  • Distance suivant l’axe X
  • Distance suivant l’axe Y

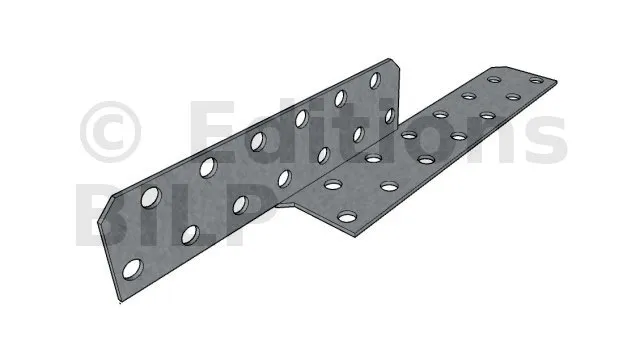

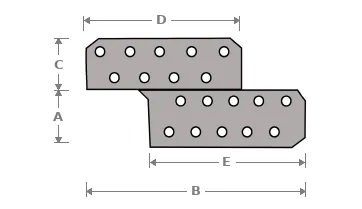

Patte de solivage

Paramètres du composant :

  • Référence
  • Dimensions
  • Perçages

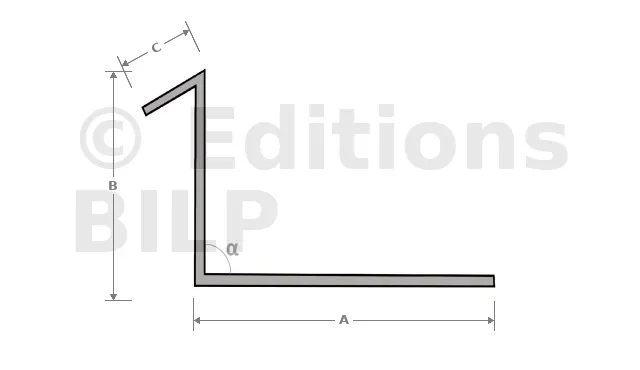

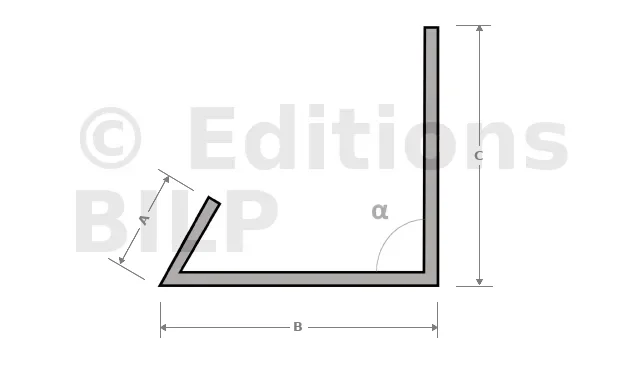

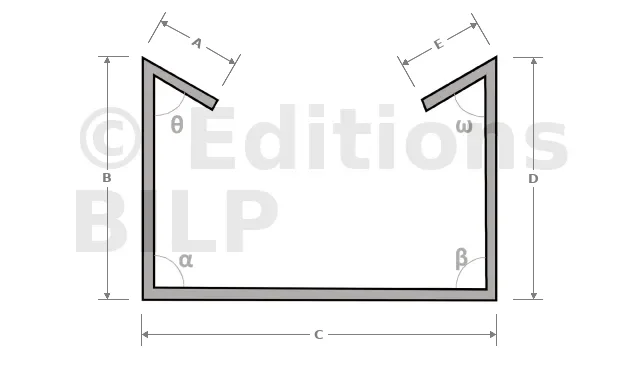

Couvertine à clipser

Paramètres du composant :

  • Dimensions
  • Angles de pliage
  • Angles de coude
  • Couleur

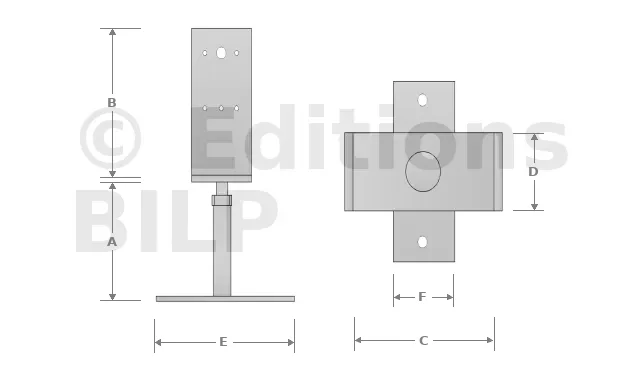

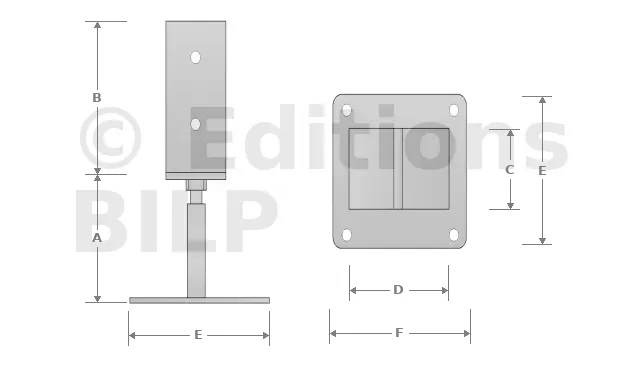

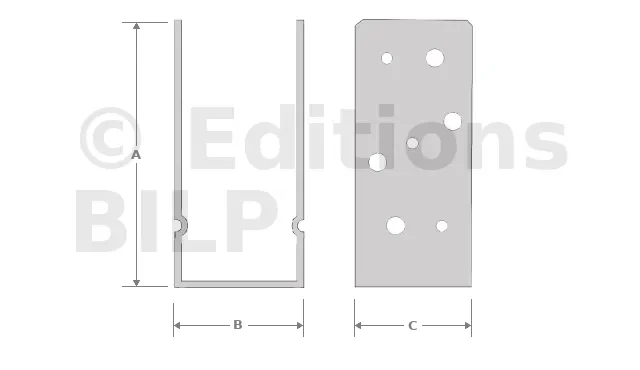

Pied de poteau en U réglable

Paramètres du composant :

  • Dimensions du profil en U
  • Dimensions de la platine
  • Fixations

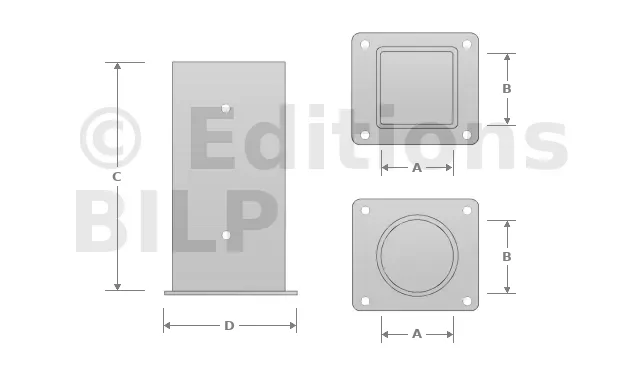

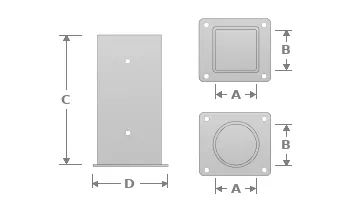

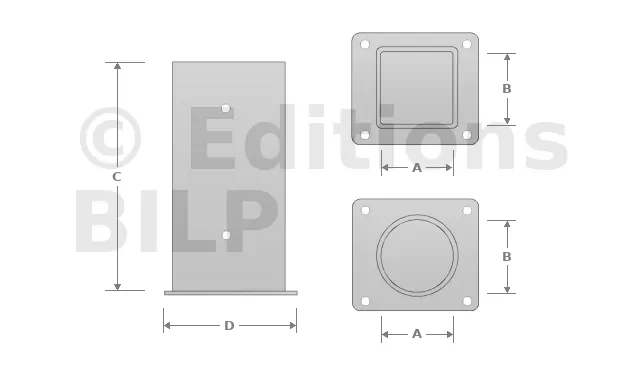

Pied de poteau emboîtable

Paramètres du composant :

  • Dimensions de l’emboîtement
  • Forme de l’emboîtement
  • Fixations

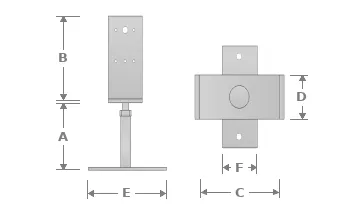

Pied de poteau en âme réglable

Paramètres du composant :

  • Dimensions de l’âme
  • Dimensions de la platine
  • Fixations

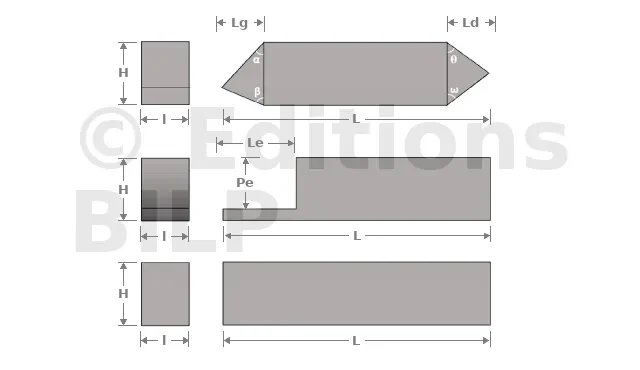

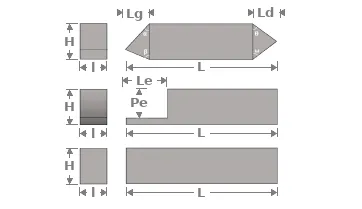

Pièce Bois

Paramètres du composant :

  • Nature
  • Dimensions
  • Entailles
  • Angle sur les extrémités

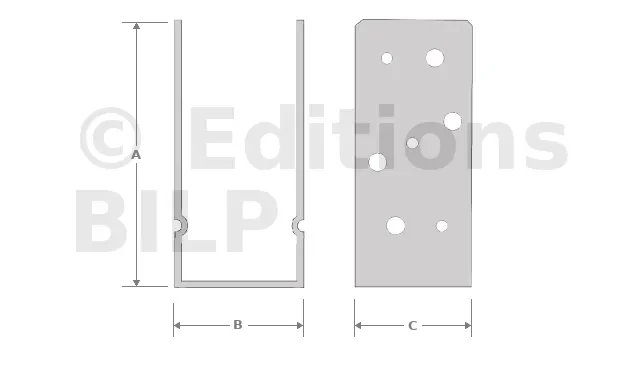

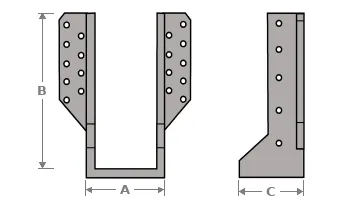

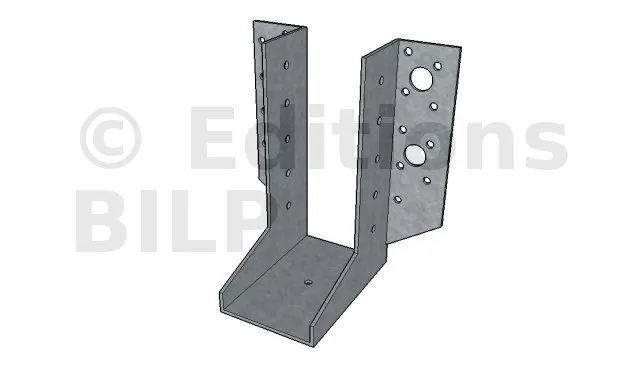

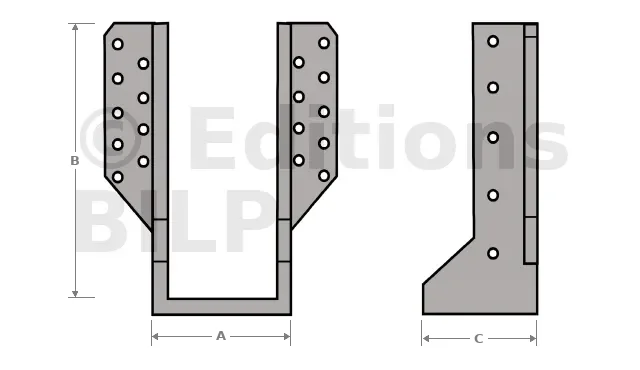

Sabot

Paramètres du composant :

  • Référence
  • Dimensions
  • Perçages sur le porteur
  • Perçages sur le porté

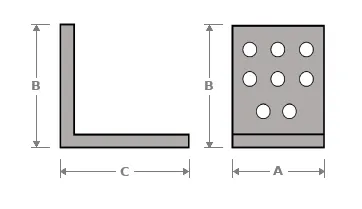

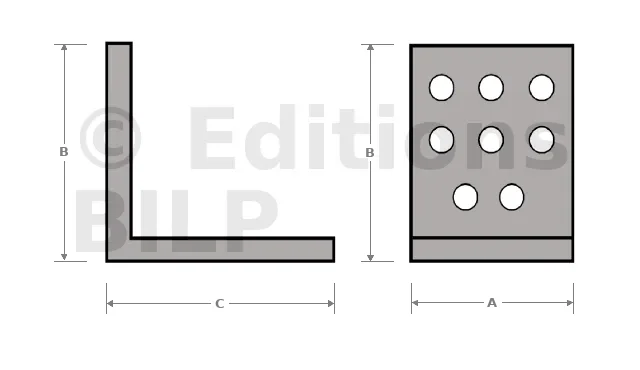

Equerre

Paramètres du composant :

  • Référence
  • Dimensions
  • Perçage de l’aile B
  • Perçage de l’aile C

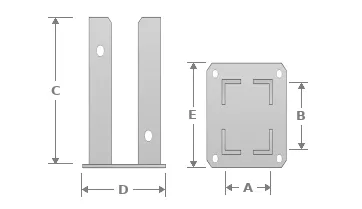

Pied de poteau à quatre angles

Paramètres du composant :

  • Dimensions de l’emboîtement
  • Dimensions de la platine
  • Fixations

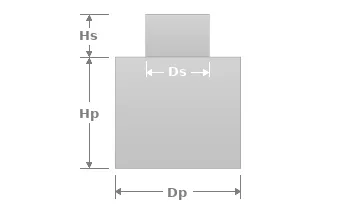

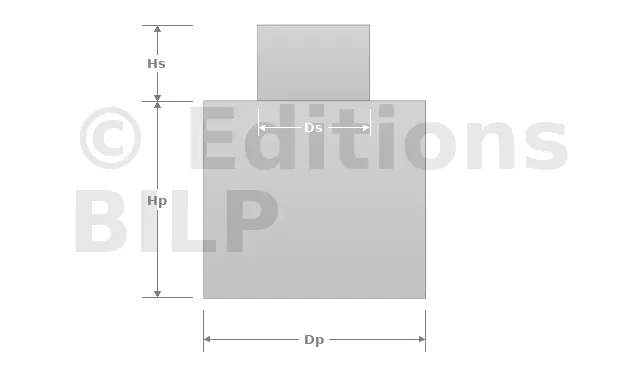

Plot en béton

Paramètres du composant :

  • Dimensions du plot
  • Dimensions du soubassement
  • Dimensions de la cornière
  • Mode de Fixation

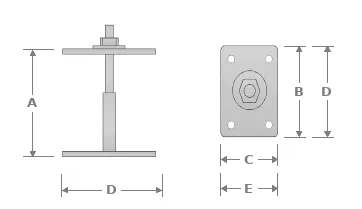

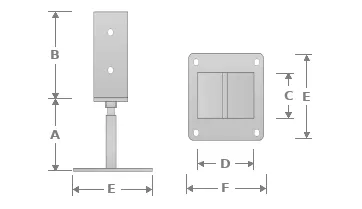

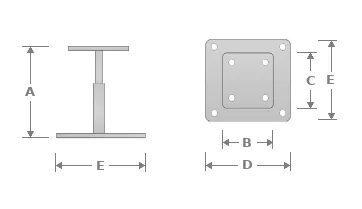

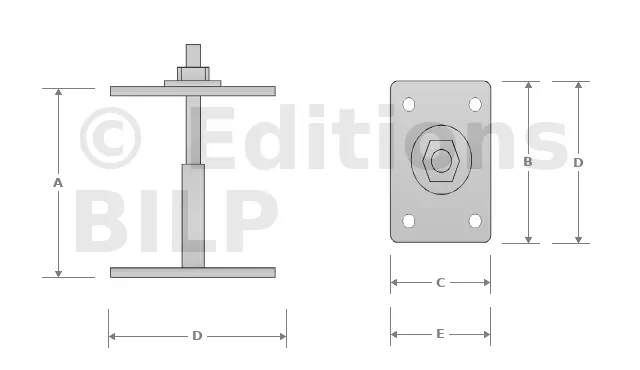

Pieds de poteau mini réglable

Paramètres du composant :

  • Dimensions de la platine haute
  • Dimensions de la platine basse
  • Fixations

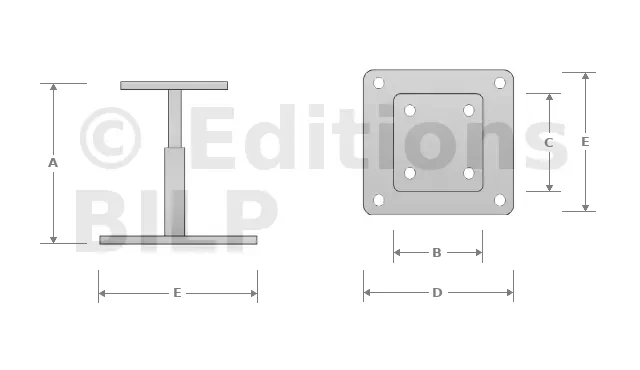

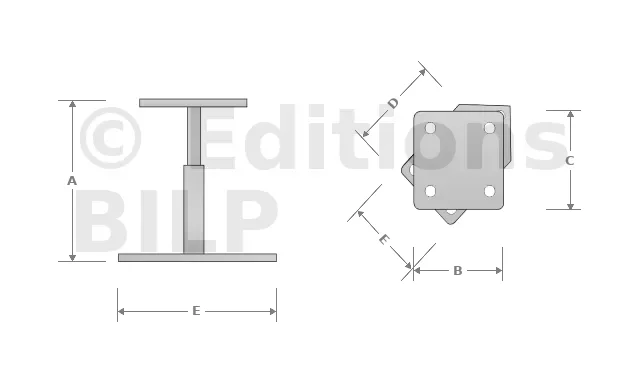

Pied de poteau à deux platines réglables

Paramètres du composant :

  • Dimensions de la platine haute
  • Dimensions de la platine basse
  • Fixations

Pieds de poteau pour angle de dalle béton réglable

Paramètres du composant :

  • Dimensions de la platine haute
  • Dimensions de la platine basse
  • Fixations


Changer la taille d’un composant

Vous pouvez ajuster les dimensions de chaque composant selon vos besoins en utilisant l’outil "MISE A ECHELLE" de SKETCHUP.

Les composants ont généralement une taille initiale en unité, en dizaine ou en centaine (1cm, 10cm, 100cm, ...).

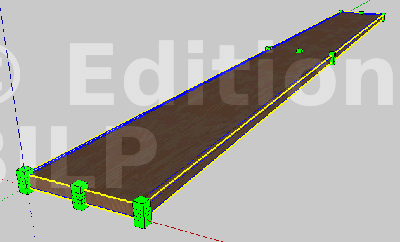

Par exemple : le composant lame-bords arrondis.skp dispose des dimensions suivantes :

  • Largeur : 10 cm
  • Épaisseur : 1 cm
  • Longueur : 100 cm

Ainsi, si vous voulez une lame de 15 cm de largeur, de 2.50 m de longueur et de 21 mm d’épaisseur, vous devrez procéder comme suit :

  • Sélectionner l’outil MISE A ECHELLE
  • Cliquer sur le composant : les poignées de mise à l’échelle vont apparaître
  • Pour l’épaisseur : cliquer sur la poignée se trouvant sur la face horizontale de la lame puis entrer la valeur de 21 au clavier
  • Pour la largeur : cliquer sur la poignée se trouvant sur la face verticale du côté de la lame puis entrer la valeur de 15 au clavier
  • Pour la longueur : cliquer sur la poignée se trouvant sur la face verticale de la section de la lame puis entrer la valeur de 2,5 au clavier.

Changer la couleur d’un composant

Peut-être que la couleur du composant ne vous convient pas ?

Alors, éditez-le en double-cliquant dessus.

  • Sélectionner l’outil POT DE PEINTURE,
  • Puis l’outil [Échantillon de coloriage] dans l’onglet [Sélectionner] du pot de peinture,
  • Cliquer sur une des faces du composant avec la pipette pour en extraire la texture/couleur,
  • Sélectionner l’onglet [Modifier] du pot de peinture,
  • Là, vous pouvez changer la couleur, la luminosité, la texture et les dimensions de la texture. Toutes les faces qui correspondent à cette texture, sur tous les composants, seront modifiées.

Tutoriels sur l’utilisation des composants dynamique

TÉLÉCHARGEMENT de la Bibliothèque SKETCHUP

Si vous êtes un membre BILP et que vous êtes identifié, un lien de téléchargement devrait apparaître juste ci-dessous :
[...]
