Sabot à angle variable
-
Référence
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)124mm
-
Longueur d’aile (D)217mm
-
Epaisseur2mm
-
Perçages sur porteur Ø5 [mm]20
-
Perçages sur porté Ø5 [mm]9
-
Perçages sur porteur Ø11 [mm]4
-
Hauteur97mm
-
Hauteur minimale du bois porté97mm
-
Largeur minimale du bois porté36mm
-
Largeur maximale du bois porté40mm
-
Plage de réglage de l’angle10 à 30°
Sabot à angle variable
Le sabot à angle variable pour bois de fermette a été étudié pour des assemblages compris entre 10° et 30° ou 15° et 30°. Il est décliné pour les fermettes (38 mm) et fermettes doublées (80 mm).
Caractéristiques :
Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2mm
Avantages :
- Grande souplesse d’utilisation, entre 10° et 30° pour le S1030 et entre 15° et 30° pour le S1530.
Applications
Support :
- Porteur : Bois, béton, acier.
- Porté : Bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation :
- Pannes,
- Solives,
- 1/2 fermes,
- Arêtiers.
Données techniques
Dimensions

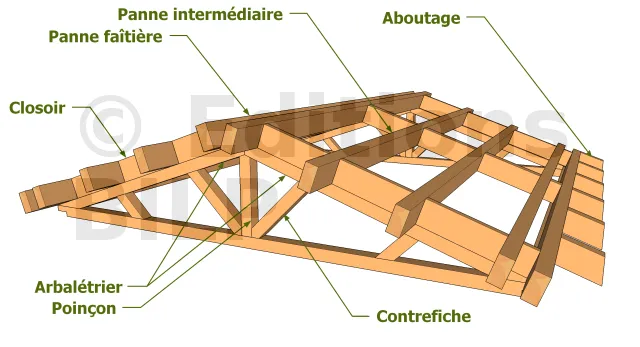

Pour commencer, vous allez mesurer les dimensions du rampant entre la panne faîtière et la panne intermédiaire à recouvrir. Puis coupez la plaque en fonction des dimensions relevées.

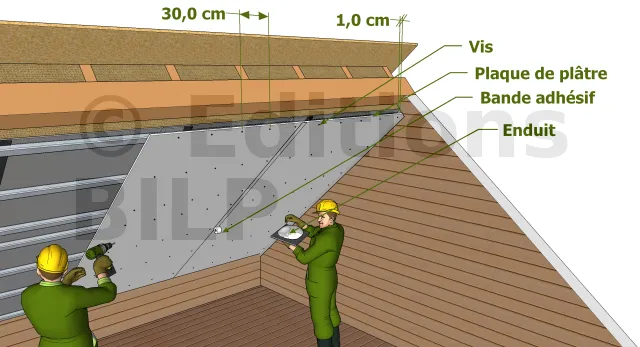

En commençant par un angle, il faudra poser la plaque contre la fourrure et viser à l’intérieur dans l’ossature métallique à 1 cm minimum des bords des plaques puis tous les 30 cm.
Reproduire ces gestes afin de recouvrir l’ensemble de la paroi de haut en bas. Si vous projetez d’installer des boîtiers électriques, les plaques devront être percées avant la pose.
Pour la finition, coupez les excédents de membrane d’étanchéité au cutter. Puis appliquer un enduit pour joint entre les bords des plaques avant d’y poser une bande de calicot bien centrée. Par la suite, à l’aide d’une spatule inclinée, vous allez serrez la bande dans l’enduit. Le lendemain, après le séchage, vous aller refaire une dernière passe d’enduit avec une lame plus large. Enfin, vous allez le lissez et qu’il se sèche totalement avant de poncer et peindre.
Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | D | F | t | Ø5 | Ø11 | Ø5 | |
S1030D/38/2 | 77.5 | 97 | 124 | 217 | - | 2 | 20 | 4 | 9 |
S1030G/38/2 | 77.5 | 97 | 124 | 217 | - | 2 | 20 | 4 | 9 |
S1530D/80/2 | 95 | 125 | 154 | 310 | 200 | 2 | 18 | 4 | 8 |
S1530G/80/2 | 95 | 125 | 154 | 310 | 200 | 2 | 18 | 4 | 8 |
Valeurs caractéristiques - Bois sur bois - Clouage total
Références | Dimensions poutre [mm] | Valeurs Caractéristiques - Bois sur bois - Clouage total | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Largeur | Hauteur | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
Min. | Max. | Min. | Max. | Porteur | Porté | R1.k | R2.k | |||||||
Quantité | Type | Quantité | Type | Angle 10°-CNA4,0x35 | Angle 15°-CNA4,0x35 | Angle 30°-CNA4,0x35 | Angle 10°-CNA4,0x35 | Angle 15°-CNA4,0x35 | Angle 30° - CNA4,0x35 | |||||
S1030D/38/2 | 36 | 40 | 97 | - | 20 | CNA4,0x35 | * | CNA4,0x35 | 9 | 8.7 | 8.4 | 2.2 | 3 | 3.9 |
S1030G/38/2 | 36 | 40 | 97 | - | 20 | CNA4,0x35 | * | CNA4,0x35 | 9 | 8.7 | 8.4 | 2.2 | 3 | 3.9 |
S1530D/80/2 | 76 | 80 | 140 | - | 18 | CNA4,0x35 | 5 | CNA4,0x35 | - | 8.2 | 12.7 | - | 1.2 | 1.2 |
S1530G/80/2 | 76 | 80 | 140 | - | 18 | CNA4,0x35 | 5 | CNA4,0x35 | - | 8.2 | 12.7 | - | 1.2 | 1.2 |
* 7 CNA4,0x35 pour un angle compris entre 10 et 14°, 8 CNA4,0x35 pour un angle compris entre 15 et 30°
Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel
Références | Valeurs Caractéristiques - Bois sur bois - Clouage partiel | ||||||||
---|---|---|---|---|---|---|---|---|---|
Dimensions poutre [mm] | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||
Hauteur | Porteur | Porté | R1,k | R2,k | |||||
Min. | Quantité | Type | Quantité | Type | Angle 15°-CNA4,0x35 | Angle 30°-CNA4,0x35 | Angle 15°-CNA4,0x35 | Angle 30°-CNA4,0x35 | |
S1530D/80/2 | 97 | 10 | CNA4,0x35 | 2 | CNA4,0x35 | 5.4 | 5.4 | 1.2 | 4.3 |
S1530G/80/2 | 97 | 10 | CNA4,0x35 | 6 | CNA4,0x35 | 5.4 | 5.4 | 1.2 | 4.3 |
Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm
Valeurs Caractéristiques - Bois sur bois - avec vis CSA
Références | Dimensions poutre [mm] | Valeurs Caractéristiques - Bois sur bois - avec vis CSA | |||||||
---|---|---|---|---|---|---|---|---|---|
Hauteur | Fixations | Valeurs Caractéristiques - Bois C24 | |||||||
Min. | Porteur | Porté | R1.k | R2.k | |||||
Quantité | Type | Quantité | Type | Angle 10°-CSA5,0x35 | Angle 30°-CSA5,0x35 | Angle 10°-CSA5,0x35 | Angle 30°-CSA5,0x35 | ||
S1030D/38/2 | 97 | 20 | CSA5.0x35 | 7 | CSA5.0x35 | 9 | 8.4 | 4.6 | 5.6 |
S1030G/38/2 | 97 | 20 | CSA5.0x35 | 7 | CSA5.0x35 | 9 | 8.4 | 4.6 | 5.6 |
Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes CNA Ø4.0 x 35 mm.
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M10-120/25 + tamis SH M16-130.
Sur acier :
- Boulons Ø 10.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.

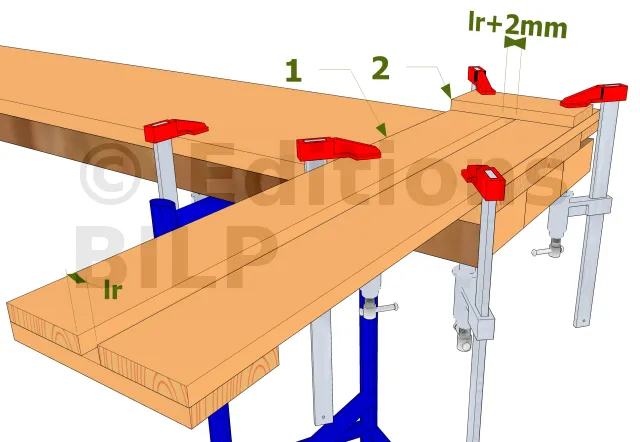

- lr : Largeur de la rainure
- 1 : Règle de guidage
- 2 : Butée d’arrêt
Fixer la pièce à usiner sur l’établi. Ensuite, poser la règle de guidage sur le bois à rainurer. Ajouter sur la règle une butée d’arrêt dans le cas où le rainurage n’est ouvert que sur une extrémité. La largeur de la rainure sur la règle n’est pas parfaitement constante. Nous pouvons constater un jeu de 2 mm sur l’autre extrémité.

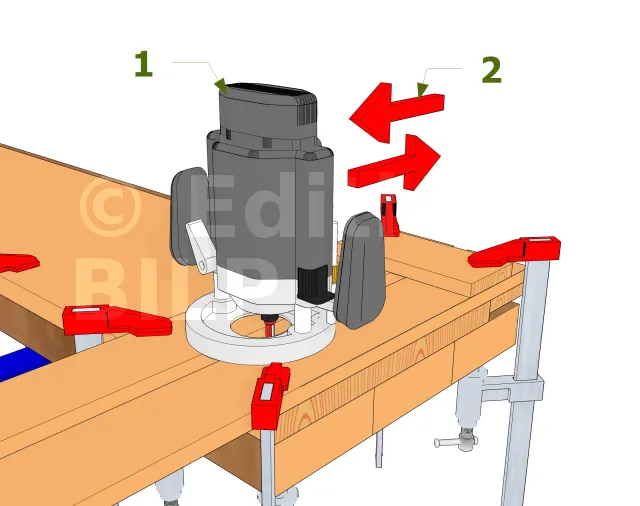

- 1 : Défonceuse
- 2 : Sens de la défonceuse
Commencer par vérifier, ensuite régler la profondeur de fraisage de la défonceuse. Cette profondeur ne doit pas dépasser le tiers de l’épaisseur du bois à usiner. Effectuer maintenant le rainurage en y faisant quelques passes. Pour la finition, utiliser un papier abrasif pour lisser et aplanir le fond de la rainure.
