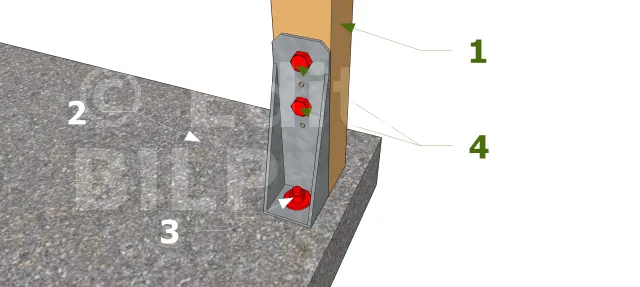

Equerre à angle ajustable

• 1 : Poteau
• 2 : Dalle en béton
• 3 : Tige filetée
• 4 : Tirefonds

C’est une fixation destinée aux montants mais on peut aussi l’utiliser pour fixer des poteaux de petites dimensions. L’aile est fixée au poteau par deux tirefonds, contrairement à la base qui est fixée à la dalle de béton par une tige filetée scellée dans le béton avec du scellement chimique. Elle peut être utilisée par paire sur un poteau. Cette technique a plusieurs avantages à savoir l’ancrage de faible largeur utilisable sur les montants d‘ossature de largeur 45 mm, le fait qu’elle permette l’ancrage solide du mur ossature bois au sol (préconisé en zone sismique) et elle renforce la connexion montant - lisse basse en empêchant le soulèvement du montant. Ainsi, la dissipation d‘énergie dans le panneau s‘effectue au niveau du couturage. Cependant, elle a l’inconvénient de ne convenir que pour les poteaux de petite section et aussi, elle ne permet pas de surélever le poteau pour le mettre hors d’atteinte de l’eau.
Il faut aussi prendre la précaution d’insérer des cales en plastique ou métallique sous le poteau en bois, notamment si celui-ci est exposé aux intempéries. Si le poteau n’est pas exposé, il est sage de tout de même insérer une bande bitumeuse car le béton est un matériau humide et l’extrémité du bois agit comme une pompe.
