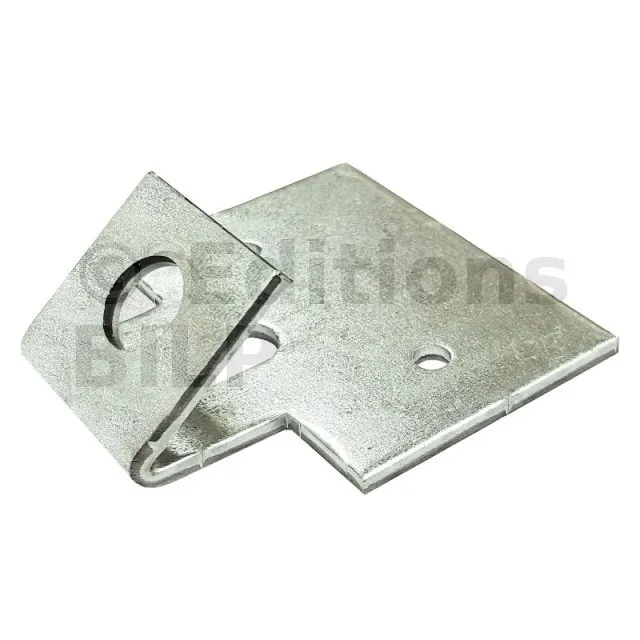

Système d’assemblage de murs d’ossature - Réf. TFPC_50
Le système d’assemblage de murs d’ossature TFPC est utilisé pour assembler des panneaux bois entre eux. Il peut également être utilisé pour fixer les murs sur la lisse de prépositionnement. Le TFPC propose un guide pour la vis, couvert par un brevet, qui garantit une fixation rapide et précise.
-
RéférenceTFPC_50
-
Epaisseur2.5mm
-
Conditionnement50 pièces
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Largeur (C)50mm
-
Profondeur (B)54mm
-
Ecartement (A)21mm
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 2,5 mm.
Avantages
- Méthode simple pour assembler des murs bois entre eux,
- Le guide pour la vis garantit une fixation rapide et précise,
- Le filetage de la vis assure un bon serrage des panneaux entre eux,
- Permet les connexions entre panneaux bois ou entre panneaux et lisses bois,
- Vendu avec un guide, une vis SDW et deux pointes N3.75.
Applications
Support
- Porteur : bois massif, bois composite, bois lamellé-collé,
- Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Fixation de panneaux bois entre eux,
- Fixations de panneaux bois sur lisses bois, ...
Données techniques
Valeurs Caractéristiques

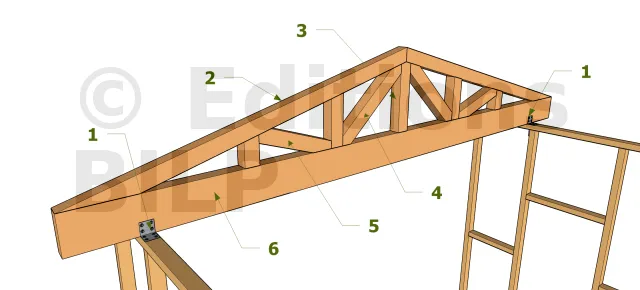

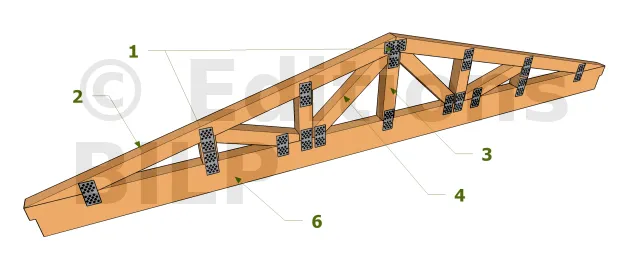

1 : Plaque perforée ;
2 : Arbalétrier ;
3 : Poinçon ;
4 :Jambe de force ;
5 : Contrefiche ;
6 : Entrait ;

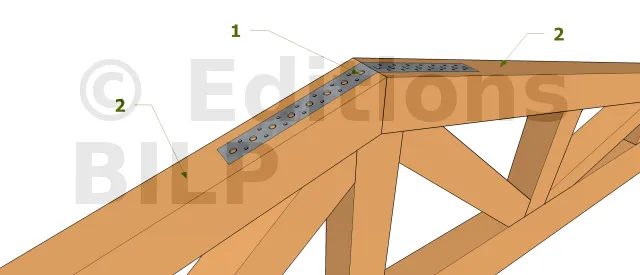

1 : Feuillard perforé
2 : Arbalétrier

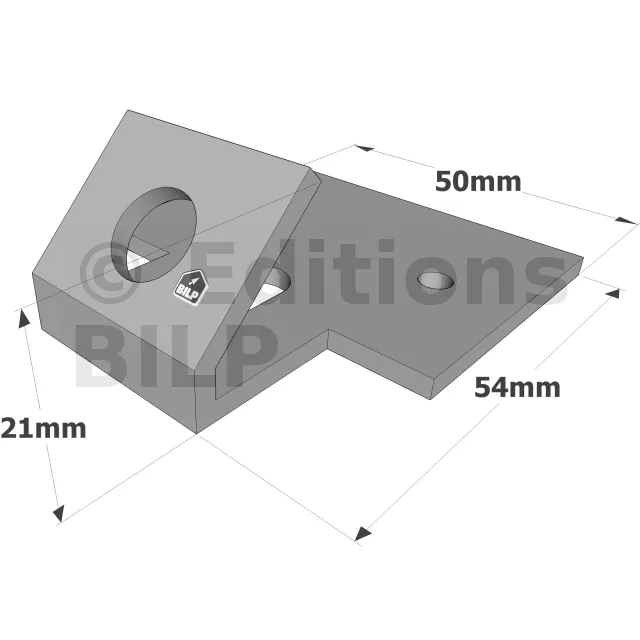

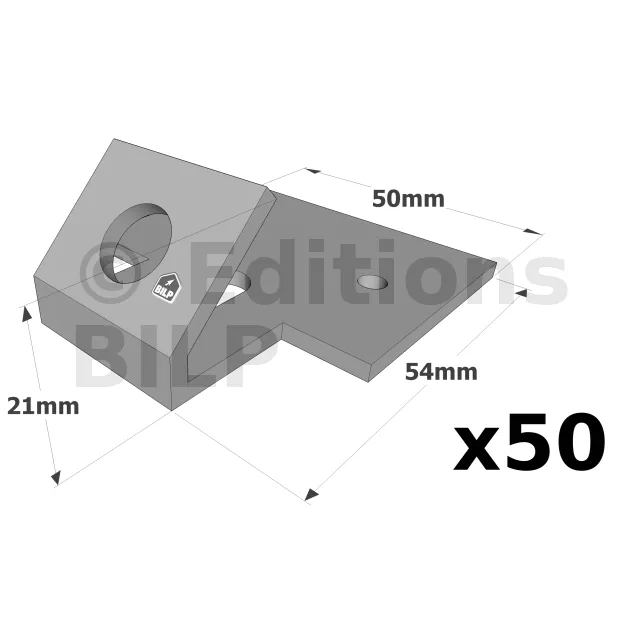

| Références | Dimensions [mm] | |||
|---|---|---|---|---|
| A | B | C | Epaisseur | |
| TFPC | 21 | 54 | 50 | 2.5 |
Valeurs Caractéristiques
| Références | Fixations | Valeurs Caractéristiques [kN] | ||
|---|---|---|---|---|
| Vis (1) | Pointes (2) | Cisaillement R1,k | Soulèvement R2,k | |
| Qté | Qté | |||
| TFPC | 1 | 2 | 3 | 1.9 |
1. SDW22458 fait référence à la vis à bois structurelle SDW de dimensions Ø8,0 x 117mm.
2. N3.75x30 fait référence à la pointe torsadée Ø3,75 x 30mm.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Description du contenu

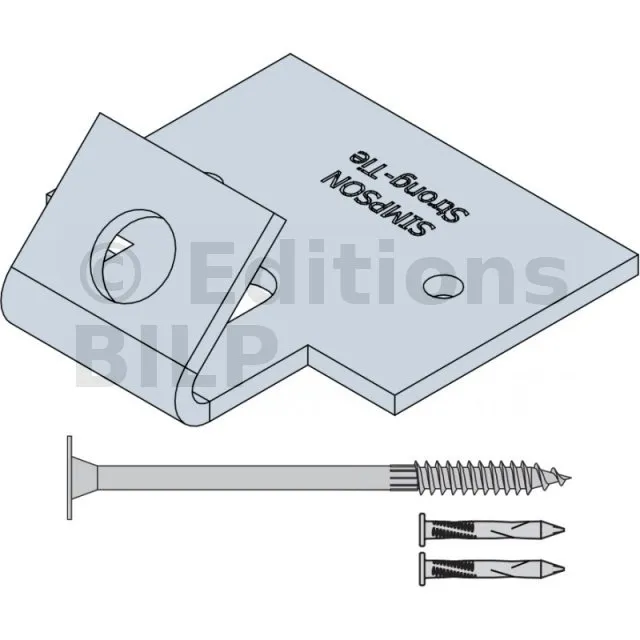

Un conditionnement de TFPC comprend :
- 50 assembleurs TFPC,
- 50 vis structurelles SDW22458 (Ø8 x 117 mm),
- 100 pointes torsadées (Ø3,75 x 30 mm).

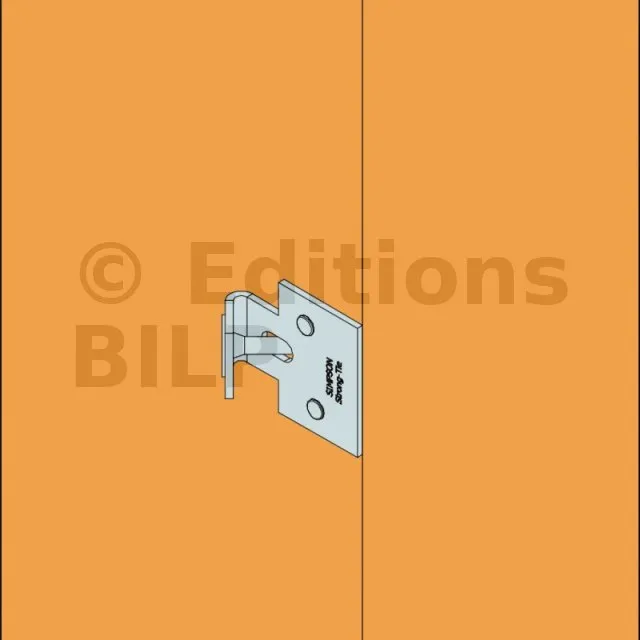

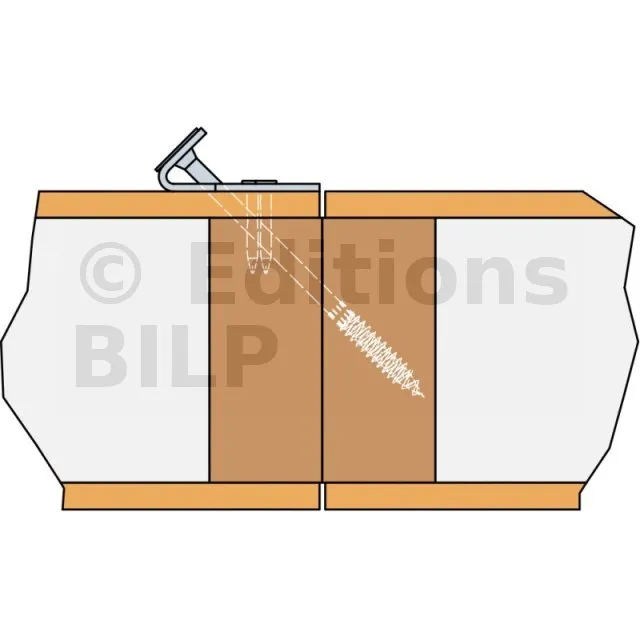

Connexion entre panneaux d’ossature bois
1. Repérer la position des TFPC sur le montant vertical : 4 x TFPC sur un montant vertical de 2,70 m en débutant à 30 cm de l’extrémité basse, puis avec un entraxe de 60 cm. La lisse haute de prépositionnement maintiendra le montant en partie supérieure.
2. Installer le TFPC inférieur, puis le TFPC supérieur, suivi des deux centraux.
3. Positionner les TFPC pour que le bord soit aligné avec le bord du panneau d’ossature.
4. Fixer le TFPC au mur d’ossature à l’aide de deux pointes torsadées Ø3.75 x 30 mm (fournies).
5. Insérer la vis structurelle SDW22458 (fournie) dans le TFPC avec un angle de 45°, visser pour fermer l’espace entre les panneaux.

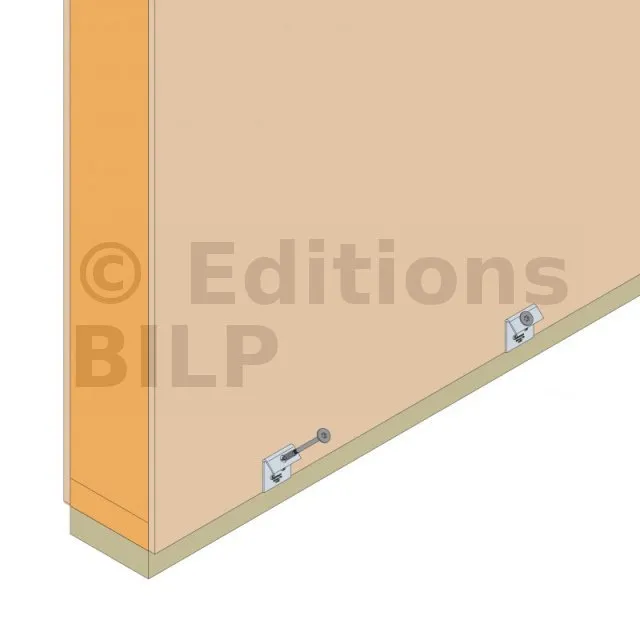

Connexion d’un panneau sur une lisse bois
1. Installer 1 TFPC, centré horizontalement sur le mur bois, ou suivre les spécifications du bureau d’étude.
2. Positionner le TFPC pour que le bord soit aligné avec le bord du panneau d’ossature.
3. Fixer le TFPC au panneau d’ossature à l’aide de deux pointes torsadées Ø3.75 x 30 mm (incluses).
4. Insérer la vis structurelle SDW22458 dans le TFPC, avec un angle de 45°, afin de fixer le panneau à la lisse bois.
- 1 : Équerre renforcée
- 2 : Arbalétrier
- 3 : Poinçon
- 4 : Jambe de force
- 5 : Contrefiche
- 6 : Entrait

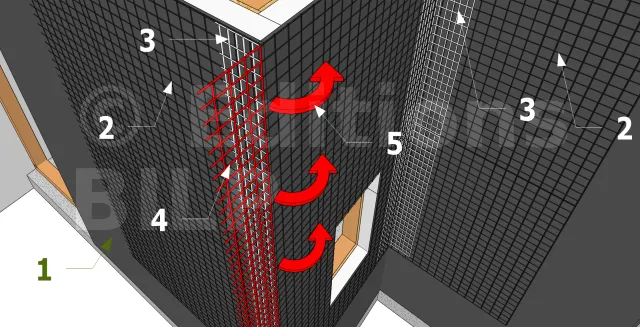

- 1 : Couche d’accrochage
- 2 : Treillis de fibre de verre
- 3 : Partie repliée sur 20 cm
- 4 : Partie à replier de 20 cm
- 5 : Sens du repli du treillis
- Application d’une couche d’accrochage
- Pose des fibres de verre dans cette sous-couche : le recouvrement des lés est de 10 cm au minimum et les armatures seront retournées de 20 cm sur les arêtes des murs et sur toutes les ouvertures.

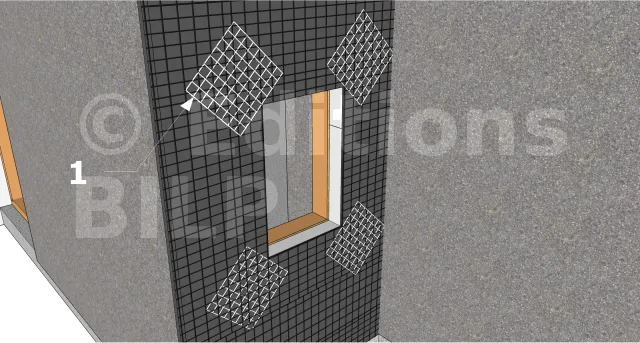

- 1 : Mouchoir en treillis de fibre de verre 35 x 35 cm
Au niveau de tous les angles des ouvertures, maroufler dans la couche d’accrochage des mouchoirs en treillis de fibre de verre de 35 x 35 cm positionnés en diagonale.

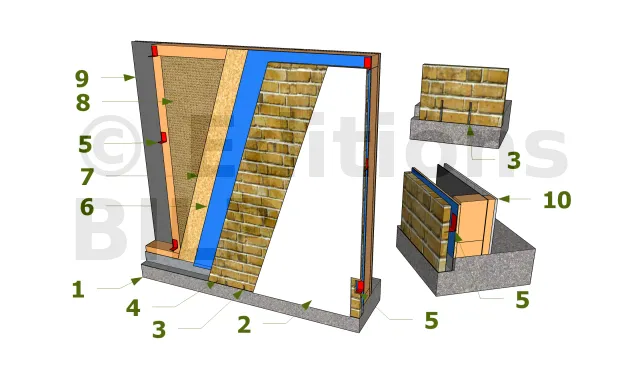

- 1 : Dalle en béton jusqu’au raz de la doublure en maçonnerie
- 2 : Enduit hydraulique
- 3 : Chantepleure à 10 cm²/m de façade
- 4 : Doublure en maçonnerie avec lame d’air d’au moins 2,5 cm d’épaisseur
- 5 : Attaché métallique liant l’ossature et la doublure en maçonnerie. 2 unités/m² de paroi au minimum
- 6 : Pare-pluie
- 7 : Voile de contreventement
- 8 : Isolant
- 9 : Pare-vapeur
- 10 : Revêtement intérieur
La pose des enduits hydrauliques sur une doublure en maçonnerie est réglementée par le DTU 20.1. La paroi est constituée de l’enduit projeté contre la maçonnerie. Cette dernière est montée au-dessus de la dalle et sur une feuillure métallique évitant toute rétention d’humidité. Cette doublure en maçonnerie a une épaisseur maximum de 10 cm et est réalisée en brique pleine ou creuse, en pierre ou en parpaing plein ou creux. Les chantepleures permettent l’évacuation d’éventuelles eaux piégées à l’intérieur de la doublure.

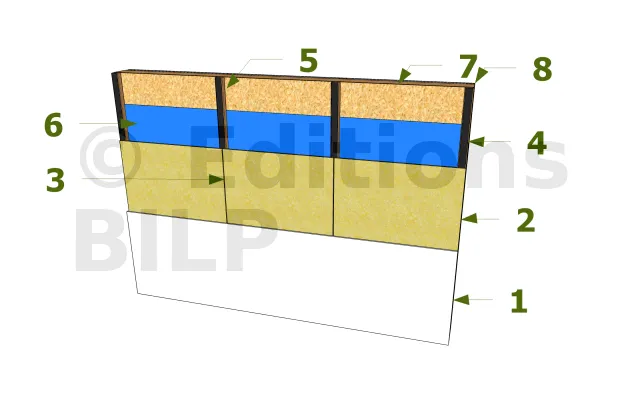

- 1 : RPE
- 2 : Panneau de contreplaqué CTB-X
- 3 : Espacement creux de dilatation des panneaux
- 4 : Bande de protection
- 5 : Tasseau
- 6 : Pare-pluie
- 7 : Voile de contreventement
- 8 : Ossature + revêtement intérieur + accessoires
