Outils de calcul EUROCODE 5

Dernier ajout : 1er décembre 2020.

Les zones d'enneigement

Les zones d’enneigement

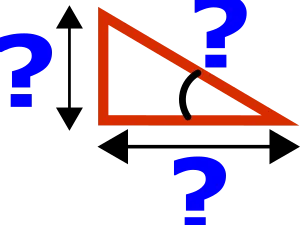

Calcul de pente

Calcul de pente

Calcul de la charge sur la toiture

Calcul de la charge sur la toiture

Vérifier un chevron

Vérifier un chevron

Calculer et vérifier les solives

Calculer et vérifier les solives

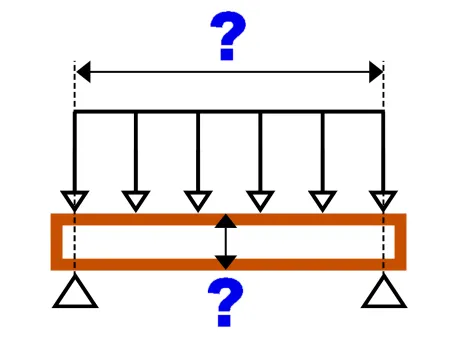

Vérifier une poutre

Vérifier une poutre

Vérification et calcul d'un poteau

Vérification et calcul d’un poteau

Déterminer les entraxes des supports de lames

Déterminer les entraxes des supports de lames

Calculer et vérifier les poutres porteuses d'une plateforme

Calculer et vérifier les poutres porteuses d’une plateforme

Calcul de la section du pilotis

Calcul de la section du pilotis

Outil Estimation du Coût du solivage

Outil Estimation du Coût du solivage

Vérification de la résistance à la compression axiale

Vérification de la résistance à la compression axiale

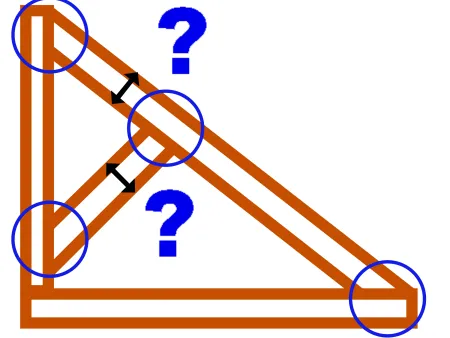

Vérification à la compression oblique

Vérification à la compression oblique

Vérification d'une lisse haute à la compression transversale

Vérification d’une lisse haute à la compression transversale

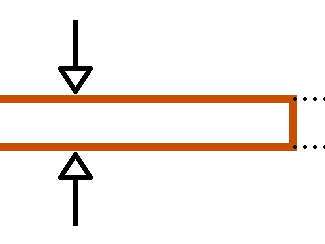

Vérification d'une poutre à la compression transversale

Vérification d’une poutre à la compression transversale

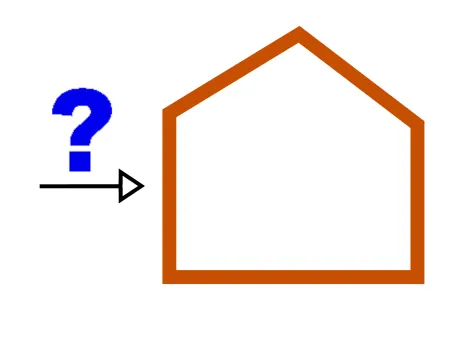

Calcul de l'action du vent sur les parois verticales

Calcul de l’action du vent sur les parois verticales

Vos commentaires
  • 0
  • 10
  • 1.

    Comment fixer des sabots qui se font face ?

    GREVE Philippe 3 mai 19:32

    Bonjour,

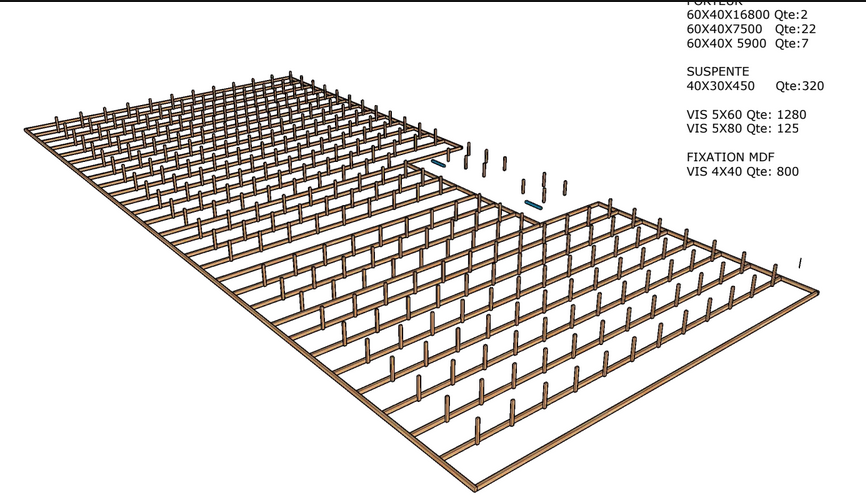

    J’ai fait les plans de ma terrasse sur sketchup et avant d’entamer le chantier, je me pose une question (certainement idiote pour vous) :
    comment fixer les sabots face à face (séparés par une poutre centrale de largeur =68mm) ?
    Que j’utilise des pointe crantées (dia 4 x L 50mm) ou bien des vis (dia 5 x L 40) ou encore des grosses vis SSH (dia 10 x 60) dans les gros trous, le problème est le même : les vis/pointes vont s’entrechoquer car elles sont exactement aux mêmes emplacement des deux côtés.
    J’ai pensé à plusieurs solutions mais aucune n’est satisfaisante à mes yeux :
    1/ Clouer de biais => difficile à faire
    2/ Utiliser des pointes/vis plus courtes. Il faudrait des pointes/vis de moins de 35 mm => cela me semble trop léger
    3/ Clouage / vissage partielle : s’arranger pour ne pas visser sur le trou opposé à celui que l’on visse. => cela me semble trop léger
    4/ Décaler les solives. Pas de pb de structure (mon entraxe est confortable) mais cela ne sera pas esthétique : les vis des lames aboutées seront pas alignées sur les deux parties de la terrasse (au dessus et au dessous de la poutre maitresse).

    Je sèche !
    Merci pour vos idées.
    PS : si vous avez un retour sur pointes versus vis, je suis preneur (je n’ai pas de cloueur et le bon matériel vaut très cher même en loc).

    • ^ Comment fixer des sabots qui se font face ? Langa 6 mai 13:18

      Bonjour,

      Option 1 : Augmenter la largeur de la poutre centrale.

      Option 2 : Remplacer la poutre centrale par deux poutres de dimensions inférieures.

      • ^ Comment fixer des sabots qui se font face ? GREVE Philippe 6 mai 16:40

        Bonjour et merci pour votre réponse.
        Effectivement. J’ai malheureusement déjà acheté tout mon bois.
        J’ai pensé à une option : deux types de sabots. D’un côté de la poutre centrale, des sabots à ailettes extérieures, et de l’autre côté de la poutre : des sabots à ailettes intérieures. Ainsi, les vis ne se croiseront pas. Ca devrait marcher, non ?
        Sinon, de votre expérience, pour fixer les sabots : plutôt des vis (si oui, dans les petits trous ou dans les gros trous avec des vis de gros diametre -10mm- de type SSH) ou bien des pointes crantées ? Je ne possède pas de cloueur mais je pourrai en louer éventuellement.
        Merci et continuez ainsi (j’ai acheté votre grand guide et il m’a été super utile pour la conception ... y’a plus qu’à faire : il va m’être encore très utile).

        • ^ Comment fixer des sabots qui se font face ? Yvan 8 mai 11:48

          Bonjour,
          Oui, vous pouvez effectivement utiliser des sabots à ailes intérieures et des sabots à ailes extérieures. Pour la fixation à utiliser, vous pouvez consulter l’article sur la fixation des sabots. Il faut privilégier les vis, des Vis CSA Ø 5.0 x 40 mm étant que votre poutre fait plus de 60 mm d’épaisseur. On utilise généralement les "gros trous" si le porteur est en acier ou en béton.

          Merci et bonne continuation à vous

  • 2.

    boulonnage charpente

    stievenart julien 9 août 2021 07:55

    Bonjour, je souhaite savoir si il existe un calcul pour la section et l’emplacement des boulons pour une charpente traditionnelle avec entrait moisé.
    Merci d’avance
    Cordialement

    • ^ boulonnage charpente Yvan 16 août 2021 10:01

      Bonjour,

      Oui, comme pour la fixation des poutres muralières, il y a un petit calcul à faire sur la charge appliquée et ce que peut supporter le boulon.

      Bien cordialement

  • 3.

    calcul de charge

    cguyot cedric 21 mai 2021 11:34

    bonjour
    Y a t il quelque chose a faire pour ce servir du calcul de charge, quant je met les renseignent je n ai pas de resultat

    • ^ calcul de charge Yvan 21 mai 2021 12:01

      Bonjour,

      Il faut être membre en vous procurant un des guides https://constructionbois.bilp.fr/27... autres que la maçonnerie pour que les résultats s’affichent.

      Bien cordialement

  • 4.

    Dimensionnement limons

    Thomas 26 février 2021 16:24

    Bonjour,
    Existe-t-il un outil pour dimensionner les limons d’un escalier bois ?
    Merci

    • ^ Dimensionnement limons Yvan 3 mars 2021 11:05

      Bonjour Thomas,

      C’est encore en cours de développement mais vous pouvez utiliser l’outil vérifier une poutre pour faire la vérification.

      Cordialement

      • ^ Dimensionnement limons Thomas 9 mars 2021 14:31

        Bonjour Yvan,
        Merci pour ce retour.
        Pour utiliser cet outil de calcul, j’imagine que je considère mon escalier "à l’horizontale". Existe-t-il une norme ou un standard de charge fonctionnelle à appliquer pour un escalier, ou dois je faire une estimation (2 personnes x 100 kg, ...) ?
        Dans le cas d’un limon à cremaillère, je considère la section minimale au creux de ma crémaillère ?
        Bonne journée,
        Thomas

  • 5.

    Gregory

    Grégory 10 février 2021 10:27

    Bonjour
    J’ai un projet de terrasse bois
    Douglas
    Ep 27
    Largeur 11cm (la scierie fabrique de petites largeurs pour éviter qu’elles remontent aux extrémités)
    E=52 max mais je prends 50
    P=102 max mais je prends 88
    Je dois fixer mes lambourdes 40x100 sur des parpaings ou des planelles béton
    Qu’elle dimension de chevilles à frapper dois je utiliser ?
    Merci de retour
    Cordialement
    Grégory

    • ^ Fixation avec cheville à frapper Yvan 11 février 2021 08:58

      Bonjour Grégory,

      Comme vous l’avez surement remarqué sur le guide, il existe plusieurs méthodes pour réaliser cette fixation.
      Si vous optez pour des chevilles à frapper, pour assurer un ancrage suffisant, il faudrait prendre des 140 mm.

      Cordialement

  • 6.

    calcul poutre

    Le Reste serge 30 juin 2020 11:08

    bonjour,
    pour accéder au calcul il faut remplir le formulaire que je ne trouve pas.
    comment faire ?

  • 7.

    Calcul de chevrons

    BELLET CHRISTIAN 27 mai 2020 02:37

    Bonjour Bruno

    Je suis nouveau sur BILP, et félicitation pour le site et la documentation très intéressante.
    Mon projet est l’extension de mon garage (2 véhicules) avec un garage accolé. Le toit sera monopente et Je me servirai d’un mur de garage comme panne faîtière et du nouveau mur comme sablière. Je ne voudrai pas mettre de panne intermédiaire car la porte de garage sera à enroulement et il faut un minimum de 30 cm au-dessus de son linteau pour le passage du coffre de l’enrouleur. Tout cela limite la pente du toit à 10%, avec une largeur entre mur de 3.50m, une charge permanente tuiles romane à 46 daN/m² et une charge saisonnière neige à 35 daN/m² dans ma région.
    J’ai donc rechercher grâce à la documentation (Pack Deluxe) à calculer la dimension des chevrons. Avec un entraxe entre chevrons de 57.5 cm cela ferai du 50 x 150 avec fixation par le haut. Par sécurité je pense passer sur du 63 x 150.
    J’ai refais les calculs avec cette valeur et il en résulte que c’est toujours avec une fixation par le haut que le résultat est meilleur.
    Etant nouveau sur BILP et dans la charpente, je me pose plein de questions.

    • Pouvez-vous me dire si les calculs ci-dessous sont exact, et le projet vous semble-t-il réalisable ?
    • Si j’ai bien compris La fixation par le haut veut dire que le bat est simplement posé sur la sablière (mur) pour se dilater, et une entretoise (qui ne semble pas nécessaire) serait-elle la bienvenue ou les liteaux sont-ils suffisant pour maintenir l’écartement ?
    • Et enfin, en me renseignant pour les matériaux chez « point P » le conseiller me dit que ce n’est pas suffisant et qu’il faudrait du chevron de 75 x 200. Ça me parait énorme ?
      Voila j’espère que je suis assez clair dans ma présentation en espérant que vous pourrez répondre à mes interrogations.

    ci-joint un schéma du projet et copie d’écran des calculs

    Cordialement
    Christian Bellet

    • ^ Calcul de chevrons Yvan 27 mai 2020 10:34

      Bonjour Mr Christian,

      Oui, avec les informations que vous avez donnez, vos calculs me semble être correct. Vue la portée, il vous faudra insérer au moins une entretoise entre les chevrons pour que l’élancement soit correct.

      Oui, c’est tout à fait réalisable.

      Un chevron de 75 x 200 mm me semble également être surdimensionné car même avec un chevron de 63 x 150 mm que vous avez un taux de travail ne dépassant même pas 50% selon vos hypothèses de calcul et si ils ont aussi la même classe de résistance.

      Pour la méthode de fixation dans l’outil de calcul, vous avez 3 modes de fixation possibles : fixation par le haut c’est-à-dire le chevron est fixé à la panne faîtière, fixation par le bas c’est-à-dire le chevron est fixé à la panne sablière et fixation par en haut et en bas c’est-à-dire le chevron est fixé à la fois à la panne sablière et à la panne faîtière.

      Espérant vous avoir éclairé.

      Cordialement
      Yvan

      • ^ Calcul de chevrons BELLET CHRISTIAN 27 mai 2020 14:21

        Bonjour Yvan
        Merci pour cette réponse rapide qui me conforte dans mes calculs.
        Vous conseillez d’insérer une entretoise malgré que le calcul avec fixation par le haut ne l’impose pas, c’est peut être "mettre la ceinture et les bretelles" comme on dit, mais cela rassure aussi.
        Dans ce cas vous me confirmez qu’il ne faut pas faire de fixation par le bas sur le mur (sablière) pour laisser se dilater et diminuer l’élancement ?

        Cordialement

        Christian Bellet

  • 8.

    section de plot de béton pour montage d’un carport double pente en bois

    TEST TEST1 26 mai 2020 13:48

    Bonjour,
    je vais réaliser très prochainement le montage de mon nouveau artocarpe bois double pente ( x4 pieds
    Celu-ci fera 6m x 7m . La couverture sera de la tuile mécanique.

    Pourrirez vous m’indiquer la section des plots de béton a réaliser ? je pensais partir sur du 50x50x60 de profondeur ? qu’en pensez vous ? merci de votre retour

  • 9.

    Calcul de charge toiture terrasse non accessible.

    Herve 23 août 2019 11:52

    Bonjour,

    Je cherche en vain dans les aides de calcul eurocode 5, ou bien la façon de calculer les sections de mon solivage pour mon toit plat.
    J’ai en effet déjà eu a faire à votre aide en ce qui concerne ma terrasse et j’ai été très satisfait avec le guide, mais en l’occurence ici en ce qui concerne mon extension avec toit plat, il manque visiblement d’informations pour le calcul des sections du toit.
    Peut être je m’y prend mal, mais je ne trouve aucune info spécifique pour mon projet en ce qui concerne le dimensionnement des sections, du coup je dois avouer que je suis un peu déçus du pack gold pensant trouver les bonnes infos comme a l’époque pour ma terrasse.
    Si quelqu’un pouvait m’orienter je lui en serait reconnaissant.

    • ^ Calcul de charge toiture terrasse non accessible. Bruno 23 août 2019 12:19

      Bonjour Hervé

      Effectivement Hervé, la méthode n’est pas clairement explicitée ou ne saute pas aux yeux.
      Nous allons écrire une rubrique sur ce sujet : Calculs des éléments constitutifs d’une toiture-terrasse en bois.
      Cette rubrique se trouvera ici : [https://toiture.bilp.fr/toiture-ter...]
      On vous donnera le lien très bientôt. Pouvez-vous patienter une petite semaine ?

    • ^ Calcul de charge toiture terrasse non accessible. Bruno 23 août 2019 12:20

      Hervé

      Je vois aussi que vous aviez acheté le guide des terrasses. Une toiture-terrasse, c’est différent.

      Par contre, la méthode de conception d’une terrasse en bois est clairement décrite dans le guide.

  • 10.

    Dimensionnement poutres lamellé collé

    LANOTTE Pierre 3 août 2019 23:09

    Bonjour,
    je voudrais connaitre les dimensions possibles pour une charpente monopente à 15%. Je suis en bord de mer, finistere. C’est pour un hangar en ossature bois. La couverture est en bac acier simple, 6kg / m². Pas d’isolation ni de sous toiture.
    La toiture fait 14m x 8m.
    je pensais divisé en 3 par 2 poutres lamellé collé 7,8 m entre appuis (en rouge sur mon plan). Et ensuite repartir dessus avec une poutre en 225 x 72 ( en jaune). Et répartir mes pannes 178 x 63 (en bleu)
    La charge supportée n’est donc pas importante. Le bac acier fait 6 kg/m², le sapin du Nord, 450 kg/m3 et la poutre lamellé collé 120 kg.
    par contre si je prévois une surcharge de neige occasionnelle est ce que ces sections de poutres sont valables,
    Merci pour votre aide. je joins un plan de la charpente.

    • ^ Dimensionnement poutres lamellé collé Bruno 4 août 2019 12:35

      Bonjour Pierre

      Je vais vous aider et vous orienter. Mais au préalable, sachez que je ne refais pas les calculs, ni une étude complète. Donc je ne pourrai pas répondre à votre question finale "Est ce que ces sections de poutre sont valables ?".

      • Oui vous avez raison de prévoir une charge neige occasionnelle. C’est LE facteur dimensionnant principale. Et il neige PARTOUT en France, sans exception aucune. Et il peut neiger très très fort sur le pourtour méditerranéen. Cela arrive TOUS les ans. Idem pour le Finistère.
      • La conception globale de votre structure me semble bien pensée. Il y aurait éventuellement une autre possibilité : supprimer les poutres 225x72 (marron sur votre dessin) et pivoter les solives de 90°. Cela aurait les avantages de réduire la quantité de bois et de mieux répartir la charge sur les poutres lamellé-collé. Certes cela augmenterait un peu la portée des solives bleu. Mais vous pouvez aussi ajouter une 3ème poutre lamellé-collé ce qui réduirait la portée des solives bleu et ce qui diminuerait la charge sur les lamellé-collées.
      • ^ Dimensionnement poutres lamellé collé LANOTTE Pierre 4 août 2019 13:53

        Bonjour et merci Bruno. Je vais réfléchir à cette autre solution. Mais si je pivote les solives à 90 degrés par rapport aux poutres lamellé-collées je vais devoir rajouter un chevronnage par dessus pour fixer mes bacs acier. Mais pourquoi pas et peut-être rajouter une poutre oui. Combien de charge de neige faut il prévoir au m2 ?

  • 0
  • 10
Je donne mon avis ou je pose une question
Forum sur abonnement

Pour participer à ce forum, vous devez vous enregistrer au préalable. Merci d’indiquer ci-dessous l’identifiant personnel qui vous a été fourni. Si vous n’êtes pas enregistré, vous devez vous inscrire.

Connexion | s’inscrire | mot de passe oublié ?

  • Accueil
  • Outils de calcul EUROCODE 5
  • Nous contacter
  • C-G-V
  • Politique de confidentialité
Suivez-nous !

Nous partageons du contenu avec nos abonnés


Pergola | Abris Jardin et Cabanes | Carports, auvents & préaux | Gloriettes, tonnelles & gazebos | Cabanes pour enfants | Terrasses en bois | Garages | Toiture & étanchéïté | Déclaration de travaux

BILP

3 rue du Belvédère - 31120 - GOYRANS

SIRET 522 610 757 RCS Toulouse

Ajout au panier

Voir mon panier
Et si vous avez un compte amazon ou paypal...
Payez avec amazon
