Boulons de charpente et écrous à tête hexagonale

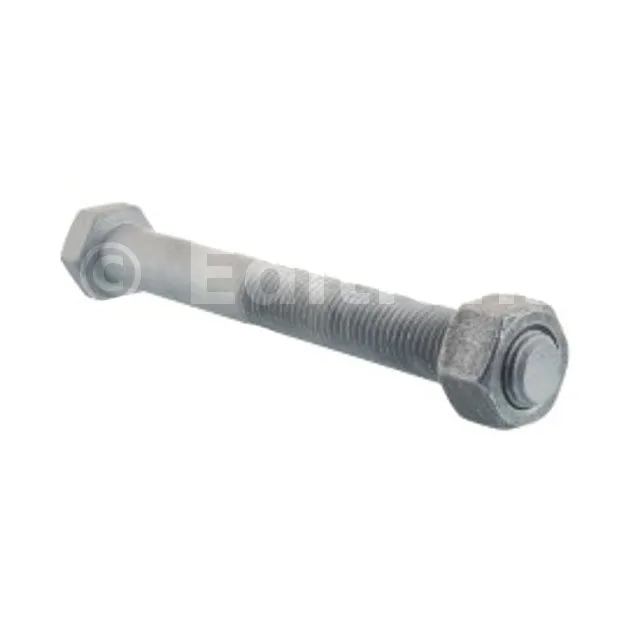

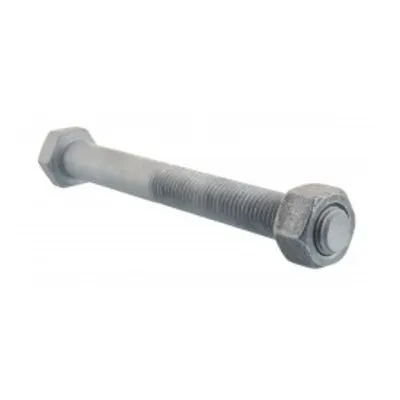

Boulon tête hexagonale

Les boulons de charpente à tête hexagonale sont utilisés dans les assemblages boulonnés. La résistance de ces derniers peut-être calculée suivant l‘Eurocode 5 voire augmentée par l‘utilisation d‘assembleurs mécaniques de type Bulldog ou anneaux.

Caractéristiques

Déclarations de performance : FR-DoP-h10/0003
Matière

  • Acier galvanisé à chaud de classe 6.8
  • Boulons conformes à la norme NF EN ISO 4014:2011,
  • Ecrous conformes à la norme NF EN ISO 4032:2012.

Avantages :

  • Le revêtement en galvanisation à chaud permet une utilisation des boulons en classe de service 3 au sens de l’Eurocode 5,
  • Résistance matière : (classe 6.8)
    Limite ultime σr = 600 MPa
    Limite d‘élasticité σe = 480 Mpa,
  • Résistance matière : (classe 5.6)
    Limite ultime σr = 500 MPa
    Limite d‘élasticité σe = 300 Mpa.

Applications :

Support

  • Porteur : bois massif, bois composite, lamellé collé, acier.
  • Porté : bois massif, bois composite, lamellé collé, acier.

Domaines d’utilisation

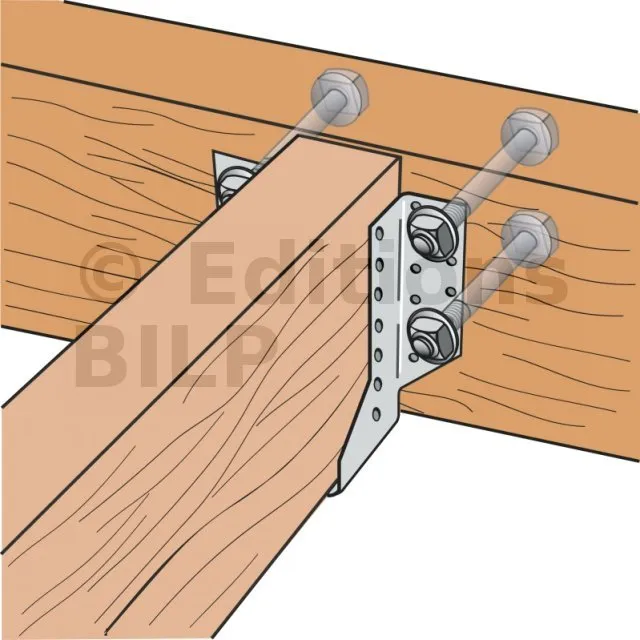

  • Sabots de charpente,
  • Équerres mixtes renforcées,

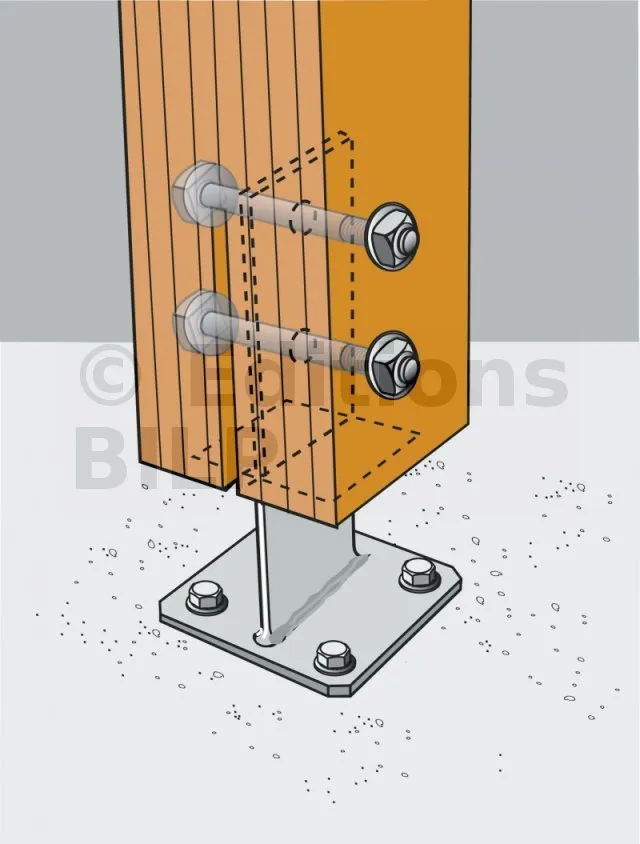

  • Pieds de poteaux.

Données techniques

Dimensions

Deck Designer : gratuit mais simpliste

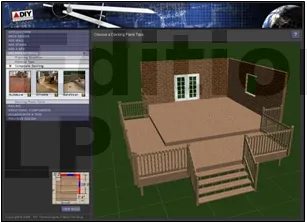

Il existe également des outils accessibles en ligne sur Internet. Deck Designer du site américain DIYonline.com permet de dessiner en 3D une terrasse en bois. Son utilisation est limitée à des projets simples. Ses inconvénients : enregistrement obligatoire pour utiliser le logiciel, travail hors ligne impossible, votre modèle n’est pas archivé sur votre ordinateur mais sur le site, la conception n’est pas adaptée aux standards européens et les unités sont en pouces et pieds.
Arrange-a-deck : pour se donner quelques idées

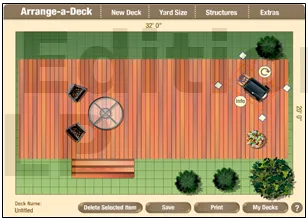

Une autre application, Arrange-a-deck, permet de simuler l’aménagement d’une terrasse. Ce logiciel affiche une vue d’en haut et permet de disposer des éléments d’aménagements prédéfinis, mobilier, accessoires, etc. C’est une bonne application pour commencer à se faire une idée d’un projet à ses débuts, mais il ne faut pas lui en demander plus.

Dimensions fixations [mm]
Références d l lg SW
BSH12/180 12 180 100 18
BSH12/200 12 200 100 18
BSH12/240 12 240 100 18
BSH18/180 16 180 100 24
BSH16/200 16 200 100 24
BSH16/240 16 240 100 24
BSH16/300 16 300 100 24
BSH18/180 18 180 100 27
BSH18/200 18 200 100 27
BSH18/240 18 240 100 27
BSH18/300 300 100 27
BSH18/325 18 325 100 27
BSH18/350 18 350 100 27
BSH18/375 18 375 100 27
BSH18/450 18 450 100 27
BSH20/180 20 180 100 30
BSH20/240 20 240 100 30
BSH20/300 20 300 100 30

Propriétés caractéristiques


Propriétés caractéristiques
Références Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm]
BSH12/180 95.9
BSH12/200 95.9
BSH12/240 95.9
BSH16/180 202.7
BSH16/200 202.7
BSH16/240 202.7
BSH16/300 202.7
BSH18/180 275.3
BSH18/200 275.3
BSH18/240 275.3
BSH18/300 275.3
BSH18/325 275.3
BSH18/350 275.3
BSH18/375 275.3
BSH18/450 275.3
BSH20/180 362.1
BSH20/240 362.1
BSH20/300 362.1


SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
