Sabots Cantilevers renforcés
- Référence
- Fabricationfrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
- MarqueSIMPSON Strong-Tie
- Hauteur minimale du bois porté214mm
- Hauteur maximale du bois porté285mm
- Profondeur (C)90mm
- Epaisseur1,5mm

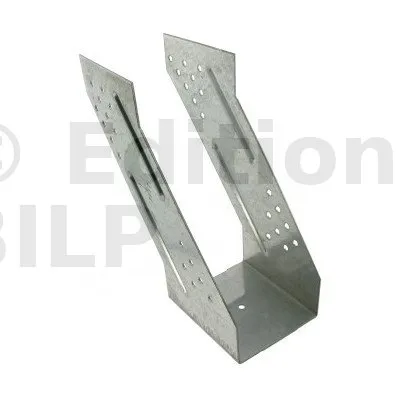

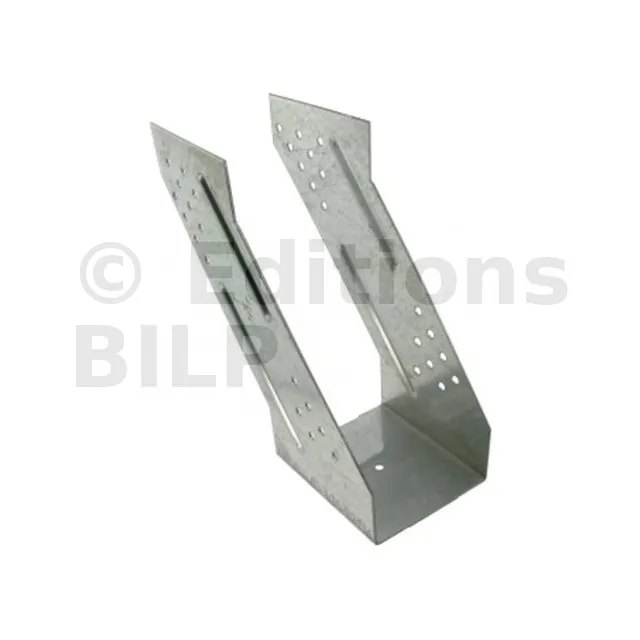

Sabots cantilevers renforcés

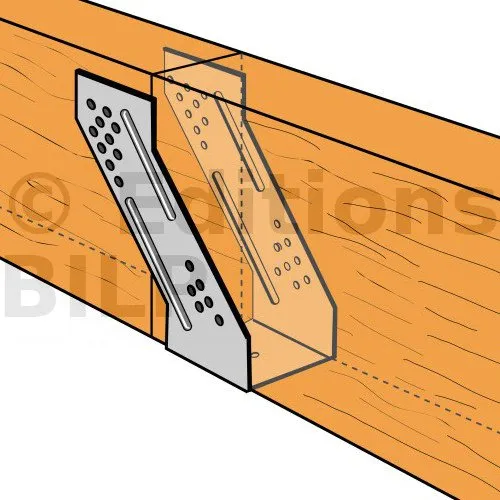

Utilisés pour la mise en place de pannes filantes, les sabots cantilevers renforcés SCR sont spécifiquement conçus pour absorber uniquement les forces de cisaillement.
Caractéristiques des sabots cantilevers renforcés :
Déclarations de performance :FR-DoP-e07/0053
Agréments techniques : ETA-07/0053
Matière :
- Acier galvanisé S250GD + Z275 svt NF EN 10346,
- Épaisseur : 1,5 mm.
Les sabots cantilevers renforcés sont généralement fabriqués à partir de matériaux résistants tels que le métal galvanisé ou l’acier inoxydable, assurant une longue durée de vie et une résistance accrue à la corrosion. Ils comprennent souvent une plaque de montage perforée pour faciliter la fixation avec des vis ou des clous, garantissant une installation sécurisée et stable.
L’acier galvanisé utilisé dans les sabots cantilevers SCR présente une classe de service 2, offrant une grande résistance à la corrosion et une durabilité accrue, ce qui en fait un matériau idéal pour les applications structurelles.

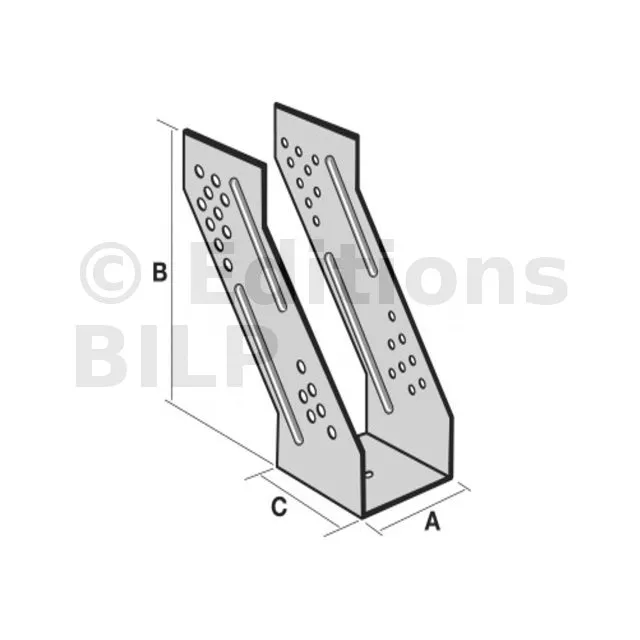

Dimensions et valeurs caractéristiques

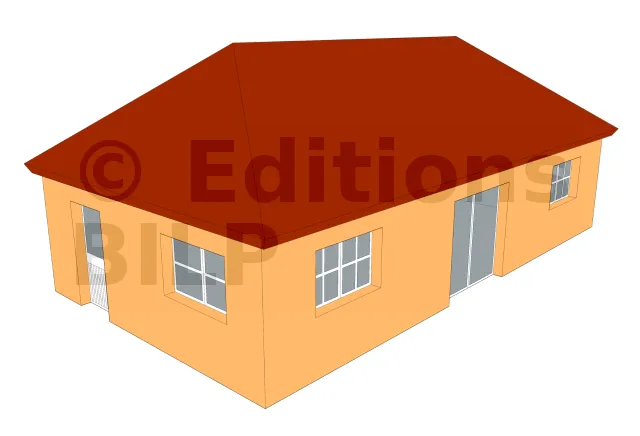

La toiture à 4 pans est une toiture avec 2 pentes et 4 pans déversant sur 4 côtés de l’ouvrage. On le nomme aussi toiture à arrête. A ne pas confondre avec la toiture pyramidale qui a aussi 4 pans.
| Références | Bois porté | Dimensions [mm] | Fixations | Résistances caractéristiques - Bois sur bois - C24 [kN] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur [mm] | Hauteur [mm] | A | B | C | Ep. | Porteur | Porté | Base | Descendante | Ascendante | Lat. | |||||
| Min. | Max. | Nb. | Type | Nb. | Type | Nb. | Type | |||||||||
| SCR64/158 | 64 | 158 | 210 | 64 | 158 | 90 | 1.5 | 16 | CNA4.0x50 | 14 | CNA4.0x50 | 1 | CNA4.0x50 | 19.2 | 6.3 | 4.9 |
| SCR72/214 | 72 | 214 | 285 | 72 | 214 | 90 | 1.5 | 25 | CNA4.0x50 | 21 | CNA4.0x50 | 1 | CNA4.0x50 | 30.6 | 11.2 | 5.9 |
| SCR76/182 | 76 | 182 | 242 | 76 | 182 | 90 | 1.5 | 19 | CNA4.0x50 | 14 | CNA4.0x50 | 1 | CNA4.0x50 | 22.3 | 6.8 | 4.9 |
| SCR80/210 | 80 | 210 | 280 | 80 | 210 | 90 | 1.5 | 25 | CNA4.0x50 | 21 | CNA4.0x50 | 1 | CNA4.0x50 | 30.6 | 11.2 | 5.9 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
Fixations
Utilisation uniquement bois/bois.
- Pointes annelées CNA 4.0 x 50 mm.
- Vis à bois CSA 5.0 x 50 mm.

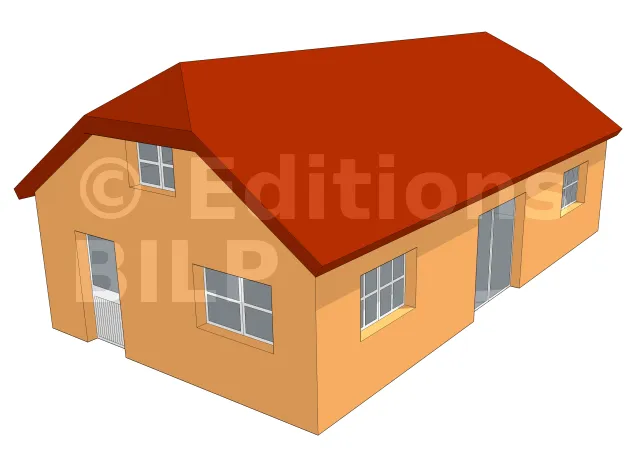

La toiture à croupe est une toiture à deux pentes dont une pour les 2 pans principaux et une autre pour les 2 croupes.

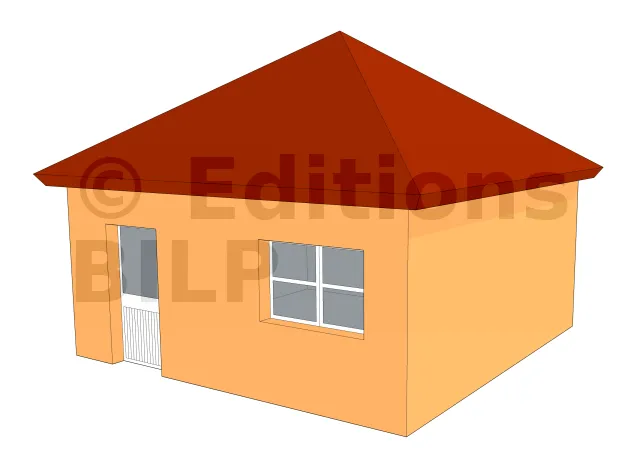

La toiture en pavillon est aussi appelée toiture "pyramidale". C’est une toiture à 4 pans et une seule pente.
Avantages des sabots de charpente SCR :
- Optimisation des sections de bois utilisées : Les sabots cantilevers renforcés permettent de réduire la quantité de bois nécessaire tout en maintenant une structure solide. Cela se traduit par une utilisation plus efficace des matériaux et une diminution des coûts.
- Installation simple et rapide : Grâce à leur conception ingénieuse, Ils peuvent être installés rapidement sans nécessiter d’outils spécialisés, ce qui réduit le temps de travail et les coûts de main-d’œuvre.
- Durabilité et résistance accrues : Les sabots de charpente sont fabriqués à partir d’acier galvanisé ou d’acier inoxydable, garantissant une longévité exceptionnelle même sous des charges lourdes. Cette robustesse assure une répartition uniforme des charges sur toute la structure, améliorant ainsi la stabilité et la sécurité de l’ensemble de la construction. Ils offrent aussi une excellente résistance à la corrosion et aux intempéries.
Applications :
Les sabots cantilevers SCR sont polyvalents et peuvent être utilisés dans diverses configurations structurelles.
Support :
Dans la configuration des sabots cantilevers renforcés, l’association de bois massif, lamellé-collé et bois composite offre une stabilité et une répartition uniforme des charges essentielles pour toute construction. Que ce soit pour des pannes, des fermes ou des toits, l’utilisation de ces connecteurs de charpente en tant que porteur et porté garantit une structure solide et fiable. La mise en œuvre de sabots spécifiquement conçus pour ces types de bois optimise la connexion, augmentant ainsi la durabilité et la résistance de l’ensemble de la charpente. Chaque pièce est traitée pour résister à la corrosion, assurant ainsi une sécurité accrue et un maintien permanent de la qualité structurelle au fil des années.
Domaines d’application :
Les sabots cantilevers sont utilisés dans de nombreux domaines de la construction.
- Pannes : Les sabots sont couramment utilisés pour fixer les pannes aux fermes de toit, assurant une répartition uniforme de la charge et une stabilité accrue.
- Solivage : Ils sont essentiels pour soutenir les solives de plancher, garantissant une structure solide et durable.
- Charpentes : Dans les constructions de charpentes en bois, les sabots cantilevers renforcés offrent une solution fiable pour les connexions entre les différentes pièces de bois. Ils soutiennent des poutres dans des configurations sans support intermédiaire. Ils permettent de créer des extensions comme des balcons suspendus ou des auvents sans avoir à ajouter des colonnes de support qui pourraient entraver l’espace en dessous.
- Toiture : En plus de leur rôle structurel, les sabots cantilevers renforcés contribuent à la stabilité du toit en répartissant uniformément les forces et en diminuant les points fléchissants, assurant ainsi une sécurité maximale et une durabilité accrue de l’ensemble de la construction.
- Structure : Les sabots cantilevers renforcés sont également utilisés dans les structures où des poutres ou autres éléments doivent être fixés en porte-à-faux. Ils sont utilisés pour des extensions comme les terrasses suspendues, balcons, pergolas et autres éléments qui nécessitent un soutien structurel fiable sans avoir à recourir à des colonnes porteuses supplémentaires.
