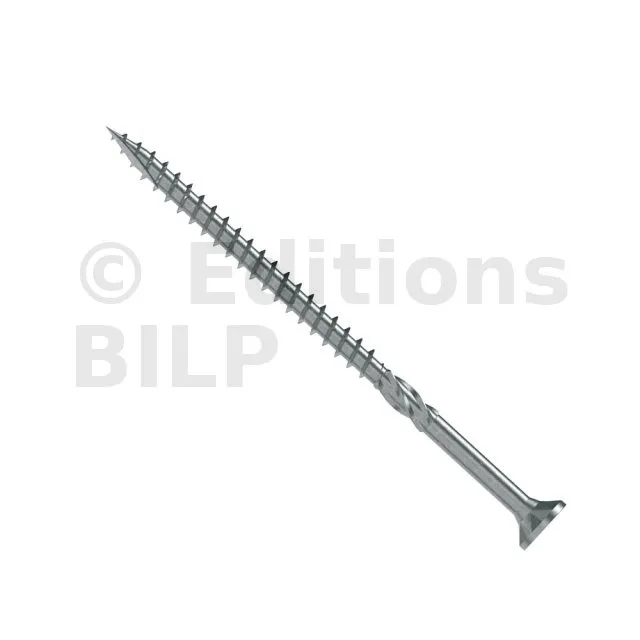

Vis bois tête fraisée SIMPSON TTUFS, pour l’INTERIEUR

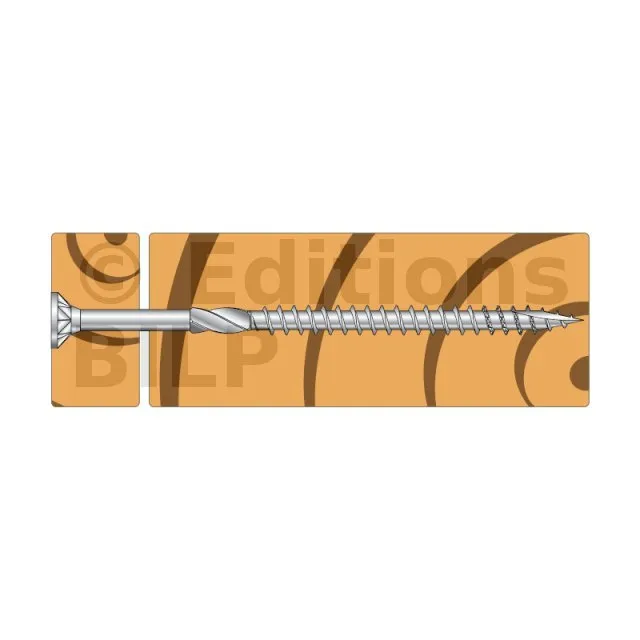

La vis bois polyvalente à tête fraisée TTUFS est préconisée pour les assemblages bois en intérieur.
Caractéristiques
Déclarations de performance : FR-DoP-h17/0010
Matière
- Acier électrozingué blanc
Avantages
- Double cône : meilleure résistance à la rupture,

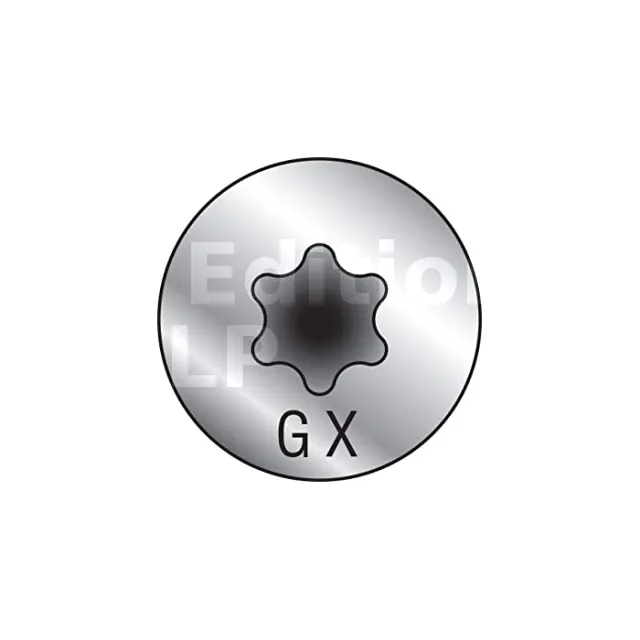

- Nervures sous tête : peu d’éclat sur la surface du bois,
- Alésoir : réduit le frottement, facilite la pénétration,
- Filet asymétrique à grand pas et cranté : forte résistance à l’arrachement, meilleure évacuation des poussières,
- Pointe anti-fendage : amorce parfaite même dans les bois durs.
Applications
Support
- Bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Bois massif, lamellés dérivés du bois pour ossatures,
- Planchers OSB sur poutres en I et solives en bois massif,
- Montants pour pose de systèmes ITE...
Données techniques
Dimensions
Maintenir, percer les poteaux et fixer la ferme
A ce stade, les étapes se ramènent à la fixation de la panne moisée à partir de l’étape 4 :
- maintenir temporairement la ferme avec des serre-joints,
- percer les poteaux,
- fixer la ferme avec des boulons.
Entrer en force l’entrait moisé
- 1 : Si vous ne vous êtes pas trompé dans les mesures, l’entrait devrait, sans aucun effort, entrer dans les encoches facilement.
- 2 : Si au contraire, vous vous êtes trompé, la première chose à faire est de vérifier si l’écartement est suffisant pour pouvoir faire entrer en force l’entrait sur les encoches. Sinon, il faut prendre la scie électrique pour diminuer l’épaisseur de l’encoche. Si on peut passer en force, voilà comment procéder :
- Vous mettre à deux et vous positionner chacun sur une extrémité,
- vérifier que la ferme est bien à l’horizontale et est placée à sa bonne position,
- frapper l’ensemble sur les hauts de l’entrait. L’action simultanée permet d’éviter l’inclinaison de la ferme et ainsi d’avoir à refaire le procédé depuis le début.
| Références | Code article | Dimensions[mm] | |||||
|---|---|---|---|---|---|---|---|
| d | l | da | d1 | lg | Embout | ||
| TTUFS3.0X16 | 74413 | 3 | 16 | 6 | 2 | 11 | T-10 |
| TTUFS3.0X20 | 74415 | 3 | 20 | 6 | 2 | 15 | T-10 |
| TTUFS3.0X25 | 74416 | 3 | 25 | 6 | 2 | 20 | T-10 |
| TTUFS3.0X30 | 74417 | 3 | 30 | 6 | 2 | 25 | T-10 |
| TTUFS3.5X16 | 74418 | 3.5 | 16 | 7 | 2.2 | 11 | T-15 |
| TTUFS3.5X20 | 74419 | 3.5 | 20 | 7 | 2.2 | 15 | T-15 |
| TTUFS3.5X25 | 74420 | 3.5 | 25 | 7 | 2.2 | 20 | T-15 |
| TTUFS3.5X30 | 74421 | 3.5 | 30 | 7 | 2.2 | 25 | T-15 |
| TTUFS3.5X35 | 74422 | 3.5 | 35 | 7 | 2.2 | 30 | T-15 |
| TTUFS3.5X40 | 74423 | 3.5 | 40 | 7 | 2.2 | 35 | T-15 |
| TTUFS4.0X20 | 74425 | 4 | 20 | 8 | 2.5 | 15 | T-20 |
| TTUFS4.0X25 | 74426 | 4 | 25 | 8 | 2.5 | 20 | T-20 |
| TTUFS4.0X30 | 74427 | 4 | 30 | 8 | 2.5 | 25 | T-20 |
| TTUFS4.0X35 | 74428 | 4 | 35 | 8 | 2.5 | 30 | T-20 |
| TTUFS4.0X40 | 74429 | 4 | 40 | 8 | 2.5 | 35 | T-20 |
| TTUFS4.0X45 | 74430 | 4 | 45 | 8 | 2.5 | 29 | T-20 |
| TTUFS4.0X50 | 74431 | 4 | 50 | 8 | 2.5 | 30 | T-20 |
| TTUFS4.5X30 | 74435 | 4.5 | 30 | 8.4 | 2.8 | 25 | T-20 |
| TTUFS4.5X35 | 74436 | 4.5 | 35 | 8.4 | 2.8 | 30 | T-20 |
| TTUFS4.5X40 | 74437 | 4.5 | 40 | 8.4 | 2.8 | 35 | T-20 |
| TTUFS4.5X45 | 74438 | 4.5 | 45 | 8.4 | 2.8 | 29 | T-20 |
| TTUFS4.5X50 | 74439 | 4.5 | 50 | 8.4 | 2.8 | 30 | T-20 |
| TTUFS4.5X60 | 74440 | 4.5 | 60 | 8.4 | 2.8 | 35 | T-20 |
| TTUFS4.5X70 | 74441 | 4.5 | 70 | 8.4 | 2.8 | 40 | T-20 |
| TTUFS5.0X30 | 74373 | 5 | 30 | 9.5 | 3.2 | 25 | T-25 |
| TTUFS5.0X40 | 74374 | 5 | 40 | 9.5 | 3.2 | 35 | T-25 |
| TTUFS5.0X50 | 74375 | 5 | 50 | 9.5 | 3.2 | 30 | T-25 |
| TTUFS5.0X60 | 74376 | 5 | 60 | 9.5 | 3.2 | 35 | T-25 |
| TTUFS5.0X70 | 74377 | 5 | 70 | 9.5 | 3.2 | 40 | T-25 |
| TTUFS5.0X80 | 74378 | 5 | 80 | 9.5 | 3.2 | 40 | T-25 |
| TTUFS5.0X90 | 74379 - 75500 | 5 | 90 | 9.5 | 3.2 | 45 | T-25 |
| TTUFS6.0X50 | 74457 | 6 | 50 | 11.6 | 3.8 | 30 | T-30 |
| TTUFS6.0X60 | 74458 | 6 | 60 | 11.6 | 3.8 | 35 | T-30 |
| TTUFS6.0X70 | 74459 | 6 | 70 | 11.6 | 3.8 | 40 | T-30 |
| TTUFS6.0X80 | 74460 | 6 | 80 | 11.6 | 3.8 | 40 | T-30 |
| TTUFS6.0X90 | 74461 | 6 | 90 | 11.6 | 3.8 | 45 | T-30 |
| TTUFS6.0X100 | 74380 | 6 | 100 | 11.6 | 3.8 | 60 | T-30 |
| TTUFS6.0X120 | 74451 | 6 | 120 | 11.6 | 3.8 | 70 | T-30 |
| TTUFS6.0X140 | 74452 | 6 | 140 | 11.6 | 3.8 | 70 | T-30 |
| TTUFS6.0X160 | 74453 | 6 | 160 | 11.6 | 3.8 | 70 | T-30 |
| TTUFS6.0X180 | 74454 | 6 | 180 | 11.6 | 3.8 | 70 | T-30 |
Les modèles de diamètres 3.0, 3.5 et 4.0 ne sont pas marqués CE
Propriétés Caractéristiques
| Références | Moment d’écoulement plastique caractéristique [Nmm] | Paramètre de résistancecaractéristique à l’arrachement - fax,k,90° [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] |
|---|---|---|---|---|
| TTUFS4.5 | 5452 | 19.2 | 16.8 | 7.6 |
| TTUFS5.0 | 7602 | 13.2 | 18.2 | 9.3 |
| TTUFS6.0 | 12281 | 17.2 | 20.3 | 12.4 |
Voir l’ITTR ou l’ETE correspondantes pour plus de détails.
