Anneau de charpente APPEL (A1)
Les anneaux de charpente type A1 entrent dans la réalisation d‘assemblages boulonnés. Ils permettent d‘augmenter la capacité de reprise de charges de l‘assemblage.
-
Référence
-
FabricationFrançaise
-
MatériauAlliage d‘aluminium EN AC-AISI9Cu3 (Fe) selon EN 1706
-
MarqueSIMPSON Strong-Tie
-
TypeA1
Caractéristiques
Matière
- Alliage d‘aluminium EN AC-AISI9Cu3 (Fe) selon EN 1706,
- Épaisseur : 3,6 à 6 mm selon les modèles.
Avantages
- Augmente la reprise de charge au cisaillement des boulons de charpente.
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé, …
- Porté : bois massif, bois composite, lamellé-collé, acier, …
Domaines d’utilisation

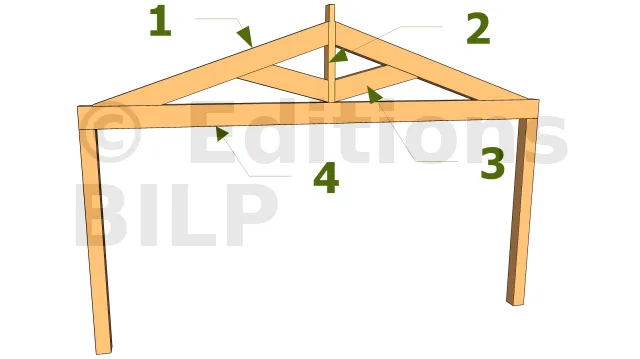

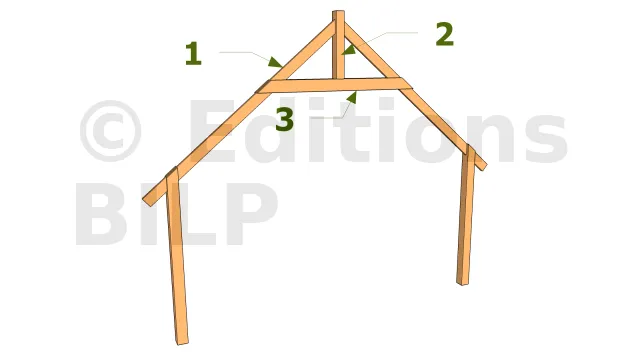

- Tous types d‘assemblages bois/bois
Données techniques
Dimensions - Anneaux de charpente APPEL type A1

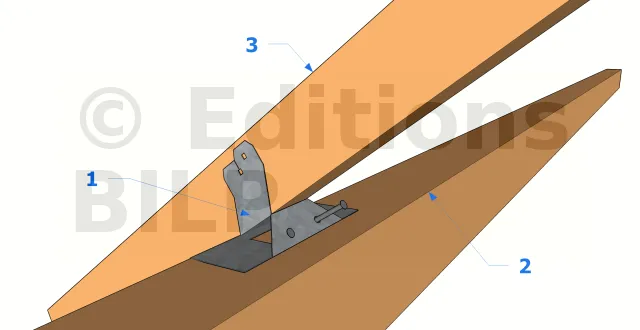

- 1 : Pied de chevron à pente réglable
- 2 : Panne
- 3 : Chevron
Accessoire utilisé pour fixer le chevron au-dessus d’une panne. Cet accessoire est utilisé pour une charpente monopente car il serait difficile de fixer deux chevrons opposés sur une même ligne, sauf dans le cas d’un chevronnage en quinconce.

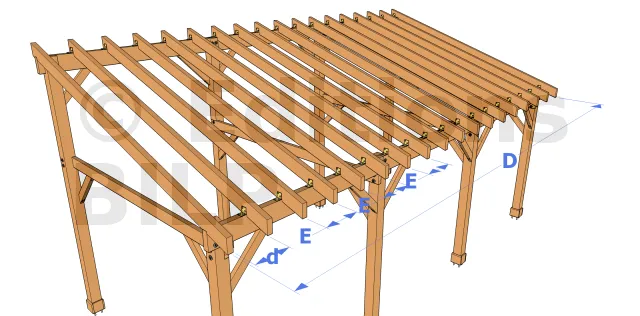

D : entraxe entre les deux chevrons d’extrémité,
E : entraxe pratique entre deux chevrons consécutifs,
d : distance entre les chevrons = longueur de gabarit.
Calculons l’entraxe D lors de la pose des premiers chevrons situés aux extrémités.
Prenons le cas d’un préau de longueur de panne 400 cm et de chevron à 5 cm d’épaisseur.
- Calcul de l’entraxe D : on soustrait les deux demi-épaisseurs des chevrons situés aux extrémités = 400 cm - (2 x (5 cm/ 2)) = 395 cm.
- Le calcul de la section des chevrons donne l’entraxe maximal admissible. Pour notre cas, supposons que le calcul ait donné un entraxe de 60 cm. Le nombre théorique de chevrons est donc = 395 cm / 60 cm = 6,58 chevrons intermédiaires.
- Prenons un nombre définitif de 7 chevrons intermédiaires.Nous avons alors l’entraxe définitif entre les chevrons = 395 cm / 7 = 56,4 cm. Le résultat est inférieur à l’entraxe théorique, ce qui est admissible. Dans le cas contraire, il faut refaire le calcul en prenant un nombre de chevrons intermédiaires plus élevé (+ 1).
- La distance entre chaque chevron est donc = 56,4 cm - (2 x (5 cm/2)) = 51,4 cm.
ATTENTION, dans le cas d’une toiture isolée entre chevrons, il faut prendre en compte la largeur de l’isolant. Généralement, un rouleau d’isolant fait 60 cm de large et avec une compression de 2 cm du rouleau, l’espacement entre deux chevrons est obligatoirement de 58 cm. Cette mesure correspondra à la longueur du gabarit.
Références | Type | Dimensions des crampons | |||||||
---|---|---|---|---|---|---|---|---|---|
Diamètre extérieur | Hauteur | Epaisseur | Rayon | Rondelle | Diamètre du boulon | ||||
dc [mm] | hc [mm] | Ep. [mm] | r [mm] | Diamètre | Epaisseur | db,min [mm] | db,max [mm] | ||
dw [mm] | tw [mm] | ||||||||
A1-65-B | A1 | 65 | 30 | 5 | 50 | 36 | 3.6 | 12 | 24 |
A1-80-B | A1 | 80 | 30 | 6 | 50 | 36 | 3.6 | 12 | 24 |
A1-95-B | A1 | 95 | 30 | 6 | 60 | 36 | 3.6 | 12 | 24 |
A1-126-B | A1 | 126 | 30 | 6 | 60 | 36 | 3.6 | 12 | 24 |
Distances minimum et Valeurs caractéristiques
Références | Type | Epaisseur du bois | Distances minimum | Valeurs Caractéristiques au cisaillement | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
t1 [mm] | t2 [mm] | Distance parallèlement aux fibres | Distance perpendiculairement aux fibres | Distance de rive chargé | Distance de rive non chargé | Distance de rive chargé | Distance de rive non chargé | Rv.0.k [kN] | Rv.30.k [kN] | Rv.60.k [kN] | Rv.90.k [kN] | ||
a1 α=0° [mm] | a2 [mm] | a3.t [mm] | a3.c α=90° [mm] | a4.t α=90° [mm] | a4.c [mm] | ||||||||
A1-65-B | A1 | 45 | 75 | 130 | 78 | 130 | 130 | 52 | 39 | 18.3 | 16.8 | 14.4 | 13.4 |
A1-80-B | A1 | 45 | 75 | 160 | 96 | 160 | 160 | 64 | 48 | 25 | 22.9 | 19.5 | 18.1 |
A1-95-B | A1 | 45 | 75 | 190 | 114 | 190 | 190 | 76 | 57 | 32.4 | 29.5 | 25 | 23.2 |
A1-126-B | A1 | 45 | 75 | 252 | 152 | 252 | 252 | 100.8 | 75.6 | 49.5 | 44.7 | 37.5 | 34.7 |
Les valeurs caractéristiques en cisaillement par connecteur par plan de cisaillement Rv.k est calculée suivant les distances minimales données dans ce tableau pour un bois de classe C24. Cette valeur peut être augmentée avec une classe de bois supérieure (voir coefficient k3 suivant EN1995). Cette valeur peut aussi être réduite/augmentée avec a3.t (voir coefficient k2 suivant EN1995). Dans le cas de valeurs de t1 et t2 plus faibles, se référer à l’EN1995. La valeur caractéristique de résistance en cisaillement d’un boulon n’est pas incluse et il est seulement considéré pour le serrage.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
- Le montage des anneaux nécessite une fraise spécifique pour réaliser une gorge circulaire suivant la forme de l‘anneau. Une fois le serrage effectué, l‘assemblage est réalisé,
- Le montage d‘un boulon nécessite obligatoirement deux rondelles (voir dimensions minimum dans le tableau).
Installation
1. Usiner les deux éléments bois en réalisant les gorges circulaires et les perçages pour le boulon.
2. Mettre en place l’anneau.
3. Serrer les éléments bois.
4. Insérer le boulon et serrer.
