Feuillards torsadés
Feuillards torsadés

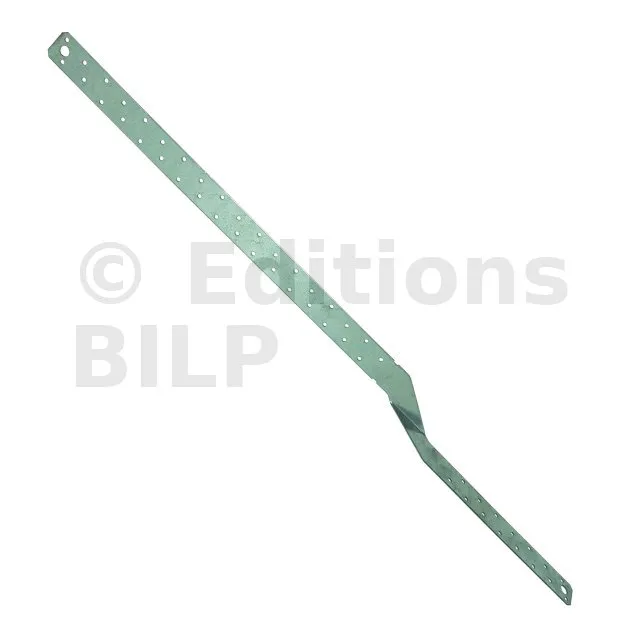

Les feuillards torsadés MTS assurent une résistance à la traction entre 2 éléments. Plus adaptés aux charpentes et aux contrevenements, ces feuillards offrent de nombreuses fonctionnalités. Le coude permet le pliage à 90° dans le sens de la longueur permettant ainsi l‘assemblage d‘éléments croisés à 90°.
Caractéristiques :
Matière :
- Acier galvanisé G90 suivant ASTM A-653.
- Epaisseur 1,5 mm.
Avantages :
- Longueurs prédécoupées et torsadées.
Applications
Support :
- Porteur : bois
- Porté : bois massif, lamellé-collé, bois composites, poutres en I.
Domaines d’utilisation :
- Liaisons sablières/chevrons.
Dimensions et valeurs caractéristiques
Les sabots à deux éléments (droit et gauche) permettent l’assemblage de deux éléments de charpente entre eux où chacun se fixe à un côté du sabot. Certains modèles sont ajustables tant en hauteur qu’en largeur afin de s’intégrer plus facilement dans de nombreux montages.
Le grand sabot à ailes extérieures GLE est un modèle GSE mais qui est plus économique car c’est une gamme un peu plus réduite. Ce modèle est en mesure de couvrir les sections standard de bois massif et lamellé-collé.

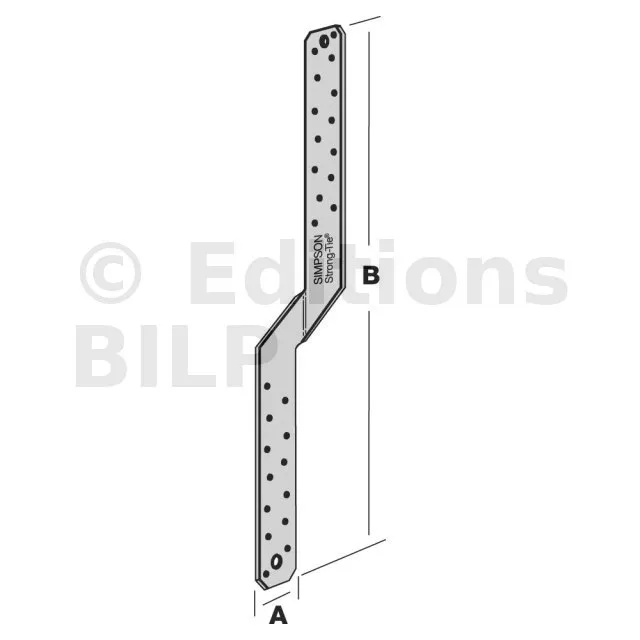

| Références | Dimensions [mm] | Valeurs caractéristiques Soulèvement ( Bois C24)Nb. de pointes ( sur chaque côté du feuillard) [kN] | ||||
|---|---|---|---|---|---|---|
| A | B | Ep. | Ø 3.1 x 35 | Ø 3.75 x 30 | ||
| 4-5-6-7 | 4 | 5-6-7 | ||||
| MTS12 | 32 | 305 | 1.5 | 3.6 | 3.4 | 3.6 |
| MTS30 | 32 | 765 | 1.5 | 3.6 | 3.4 | 3.6 |
