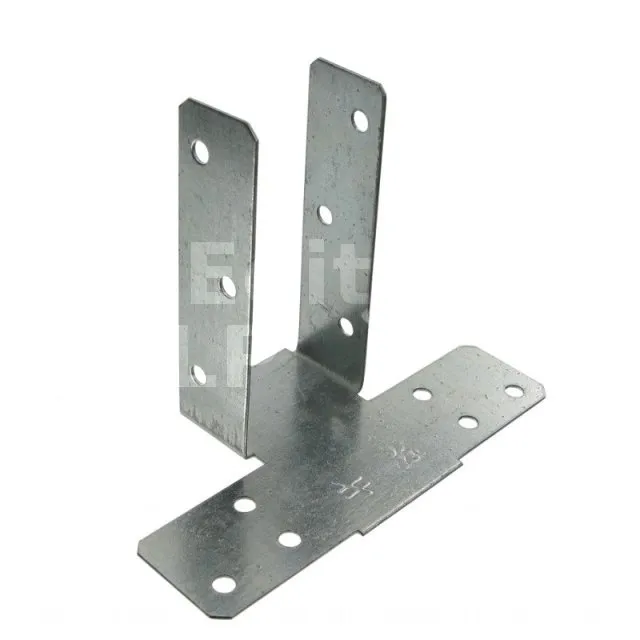

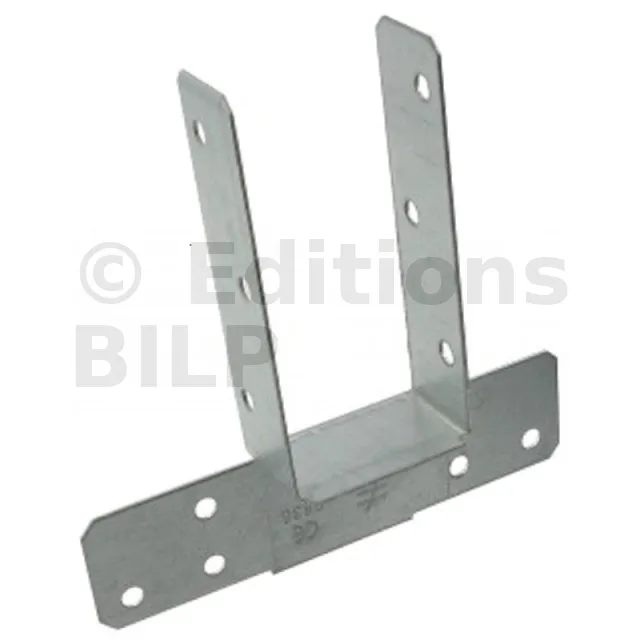

Pied de fermette
Les pieds de fermettes permettent un ancrage rapide et précis des fermettes, chevrons ou solivettes. Le modèle à plat est utilisé principalement pour reprendre des efforts horizontaux. Le modèle plié est plus adapté aux efforts de soulèvement importants.
Caractéristiques
Déclarations de performance : FR-DoP-e07/0317
Agréments techniques : ETA-07/0317
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Epaisseur 1 mm
Avantages
- Les trous de pointes sont décalés afin d’éviter le fendage du bois.
Applications
Support
- Porteur : bois massif, bois lamellé-collé...
- Porté : bois massif, bois lamellé-collé, fermes triangulées...
Domaines d’utilisation
- Pied de fermettes,
- Pied de chevrons,
- Ancrage de solivettes...
Données techniques
Dimensions

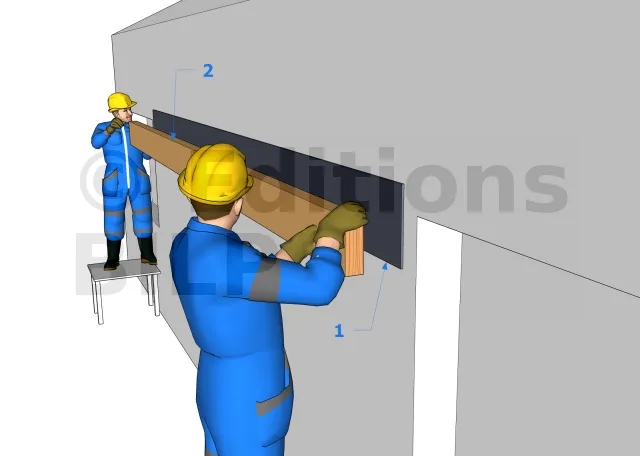

- 1 : Bande bitumineuse
- 2 : Panne muralière
Interposer une bande bitumineuse épaisse entre la muralière et le mur. Laisser dépasser la bande vers le haut sur une largeur équivalente à l’épaisseur de la panne + 3 cm. Aucune partie de la panne ne doit être en contact avec le mur, la largeur totale de la bande est donc égale à la largeur de la panne + épaisseur de la panne + 3 cm.

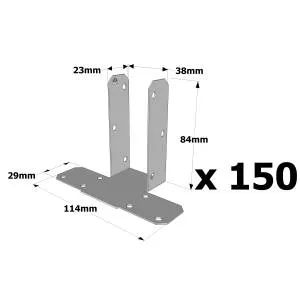

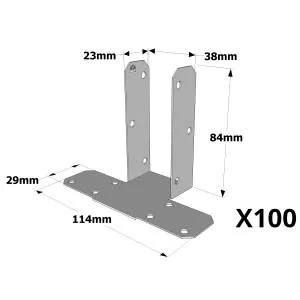

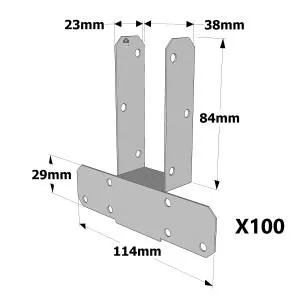

| Références | Dimensions [mm] | Holes | |||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | E | Ep | |
| PFA38 | 38 | 84 | 23 | 114 | 29 | 1 | 12 |
| PFP38 | 38 | 84 | 23 | 114 | 29 | 1 | 12 |
Valeurs Caractéristiques
| Références | Valeurs Caractéristiques - Bois C24 [kN] | |
|---|---|---|
| R2,k | R3,k | |
| PFA38 | 0.1 | 3.8 |
| PFP38 | 3.3 | - |
