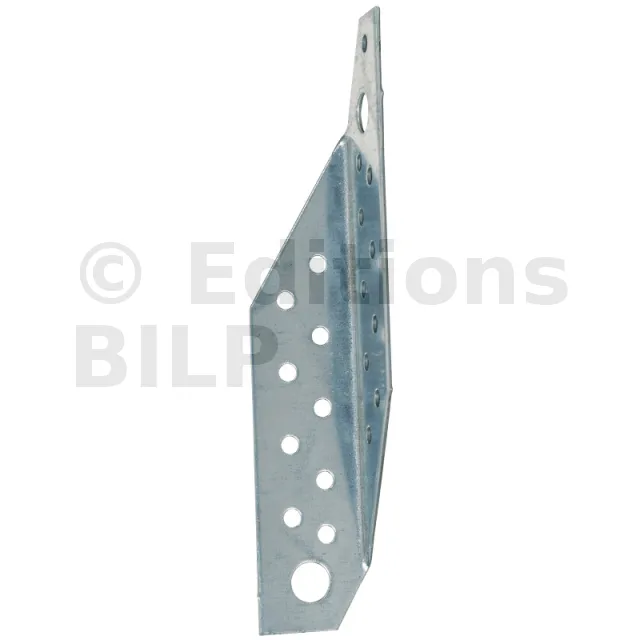

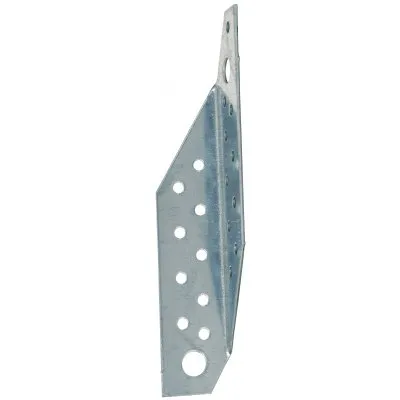

Patte de solivage trapézoïdale gauche - Réf. PSTG180/30/1.5_10
-
RéférencePSTG180/30/1.5_10
-

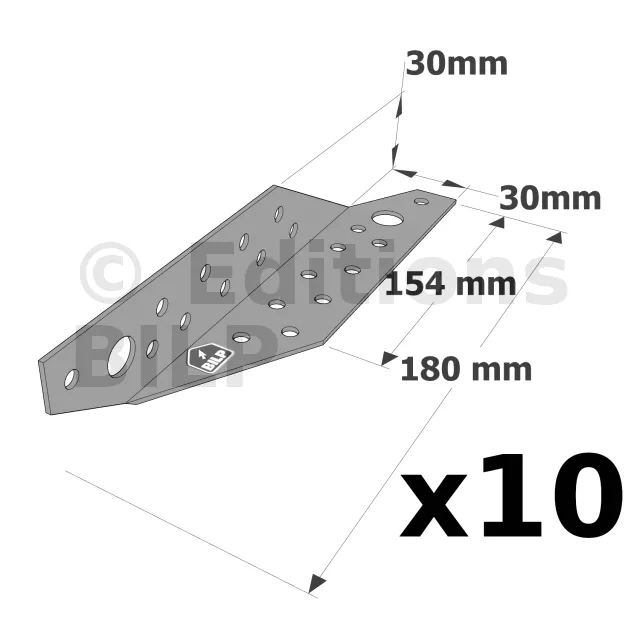

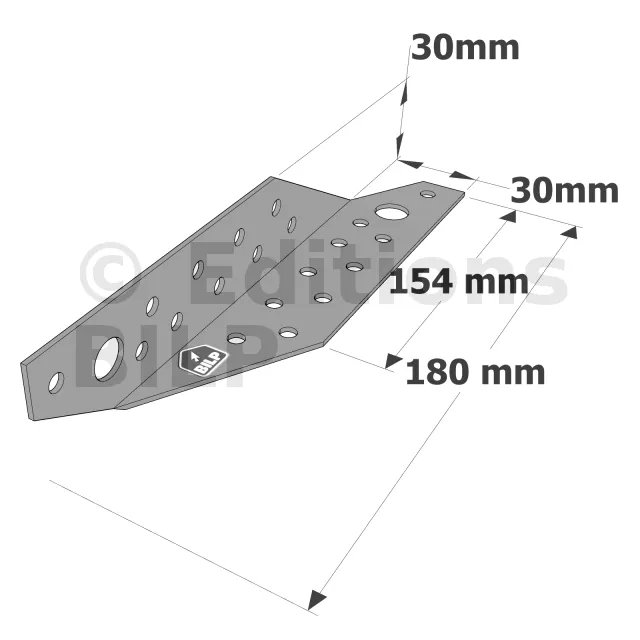

Largeur (C)30mm
-
Largeur (A)30mm
-
Hauteur (E)154mm
-
Hauteur (B)180mm
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Epaisseur1.5mm
-
Fabricationfrançaise
-
Nombre de pointes par pattes de solivage10
Patte de solivage trapézoïdale

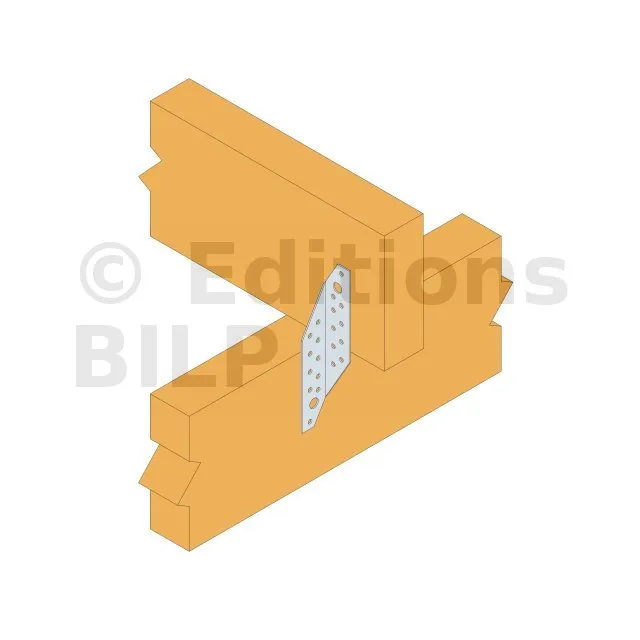

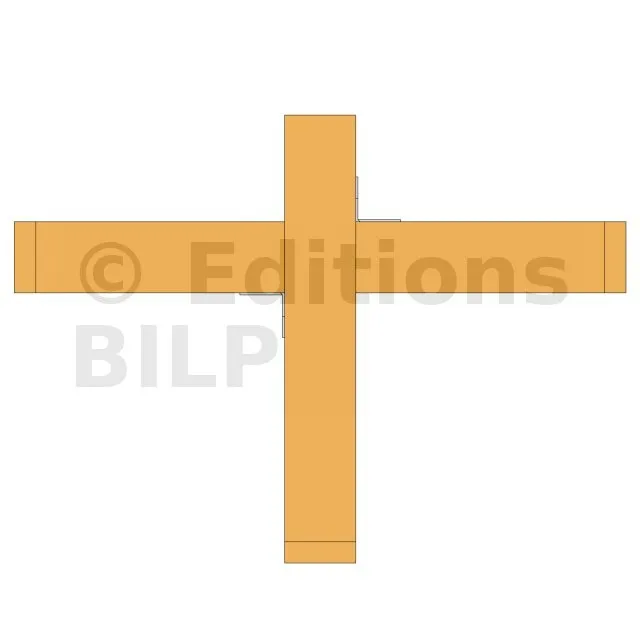

Les pattes de solivage droite ou gauche PSTD/G permettent d’assembler deux pièces de bois se chevauchant à 90°.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
- Épaisseur : 1,5 à 2 mm selon les modèles.
Avantages :
- Polyvalence d’utilisation pour la fixation d’éléments bois se croisant à 90°.
Applications
Support :
- Porteur : assemblage pour fermettes entre 2 éléments perpendiculaires,
- Porté : bois massif, bois lamellé-collé, bois et profilés composites.
Domaines d’utilisation :
- Fixation d’éléments bois se croisant à 90°.
Données techniques
Dimensions et valeurs caractéristiques
Selon les techniques de fixation, les accessoires à utiliser sont différents. Ainsi, nous pouvons avoir recours au clouage, au vissage, au tire-fonds, au boulonnage (comme sur l’image) ou encore au tenon-mortaise.
Pour découvrir quel type de fixation employer pour la réalisation de votre contreventement ainsi que les accessoires adéquats , vous pouvez consulter l’article sur Les accessoires et techniques de fixation du bras de contreventement.
Après avoir déterminé les types de pose et les accessoires, pour connaître les étapes à suivre lors de la mise en œuvre, il vous sera nécessaire de consulter l’article sur La pose des bras de contreventement.
Le bras de contreventement peut être placé :
- sur la face d’un poteau et sous la face d’une panne ou d’un chevron
- entre un poteau et un moisage (comme sur l’image)
- à l’extérieur de la structure sous encoches
- à l’extérieur de l’ouvrage
Mais dans certains cas, ces systèmes ne sont pas possibles et il faudra réaliser un entretoisement et un contreventement.
Pour plus de détails, nous vous invitons à consulter l’article sur Les techniques de pose des bras de contreventement.
| Références | Dimensions [mm] | Perçages | Nb. pointes par connecteur | Résistances caractéristiques [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | Ep. | Pointes | Boulons | CNA4.0x35 | CNA4.0x50 | ||||||
| Nb. | Diamètre | Nb. | Diamètre | R1,k | R2,k | R1,k | R2,k | |||||||
| PSTD180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
| PSTG180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
