La pose des bras de contreventement

bruno

Les différentes techniques de pose d’un bras de contreventement sont listées ici. Leurs manières de fixation sont exposées dans les les accessoires et techniques de fixation du bras de contreventement. Le présent article guide le bricoleur à la mise en oeuvre de ces techniques.

Voici un extrait gratuit du guide de construction :

Cas d’un moisage

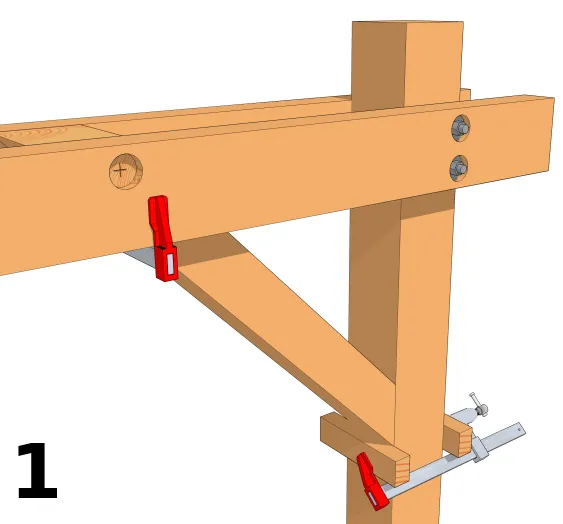

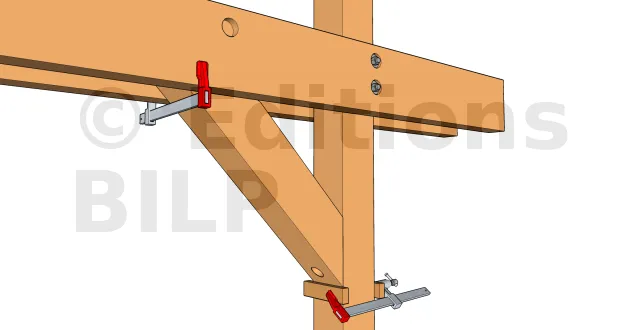

Positionner la jambe
  • 1 : Mettre en place la jambe en alignant l’extrémité supérieure de cette jambe avec la face supérieure des pannes. Fixer un premier serre-joint sous la jambe au poteau pour la tenir à sa position. Des petits tasseaux de part et d’autre permettront de faciliter l’alignement. Si la partie haute de la jambe n’est pas conçue pour s’aligner aux pannes, il suffit d’aligner sa partie basse au poteau.

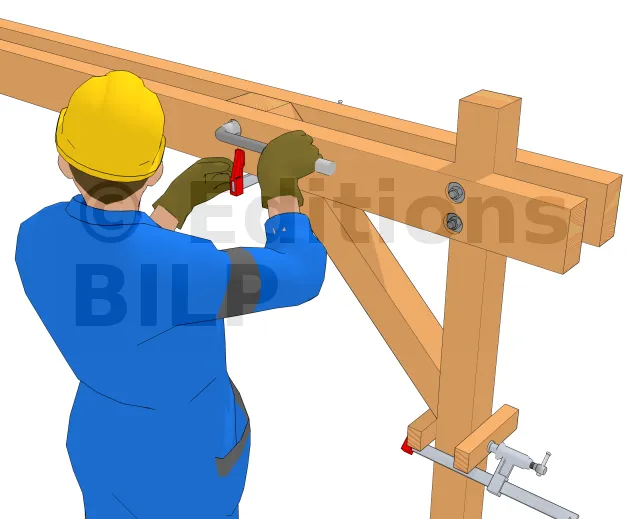

  • 2 : Positionner un 2ème serre-joint sous la jambe fixée aux pannes pour l’autre extrémité.

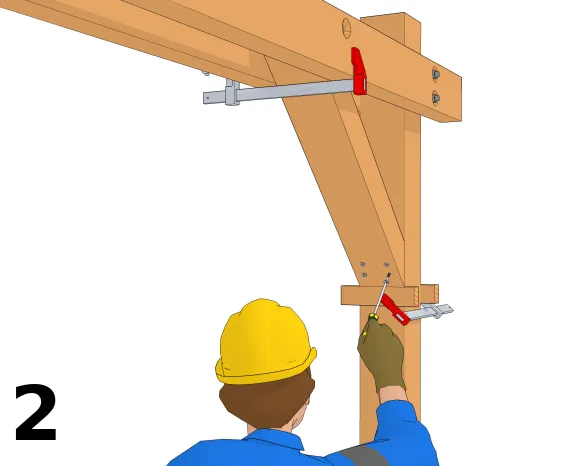

Fixer la partie basse

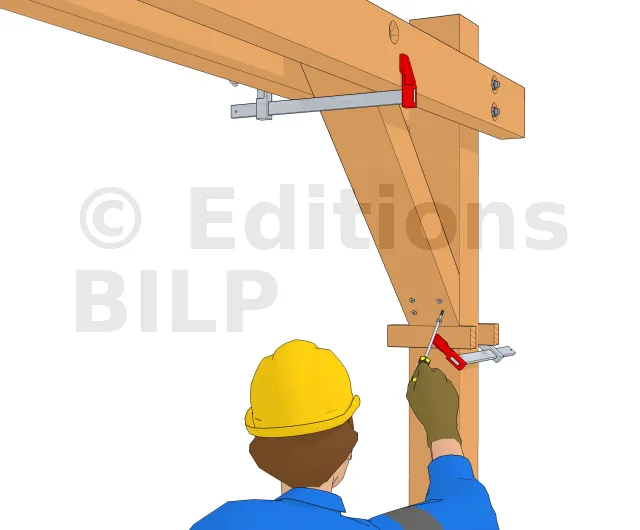

Image pour le cas de l’assemblage avec vis.

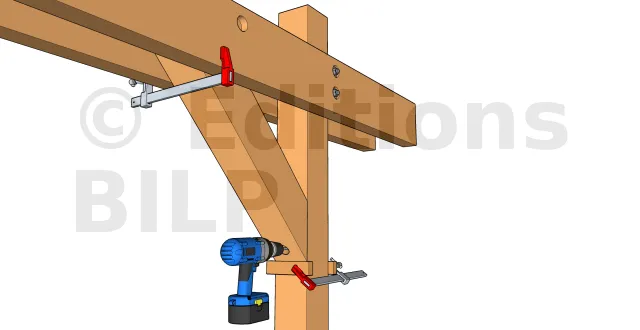

Avec quatre vis bois, fixer le bras aux points pré-percés. Sur un bois résineux tendre, il n’est pas nécessaire de pré-percer le poteau. Pour une finition cachée, enfoncer la tête des vis dans le bois pour ensuite ajouter une couche de mastic après.


Boulonnage de la partie basse

Si la partie basse est fixée avec un boulon, le bras doit déjà contenir un avant-trou avec un trou borgne à la préparation.

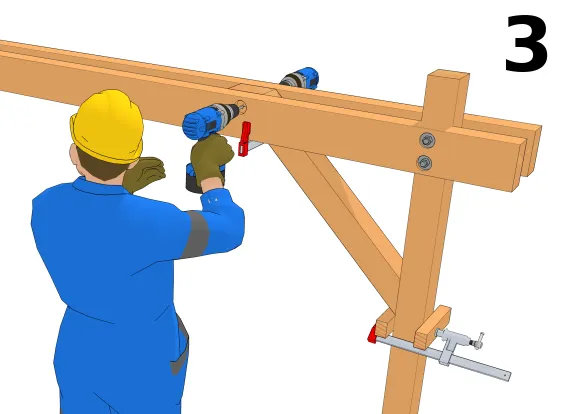

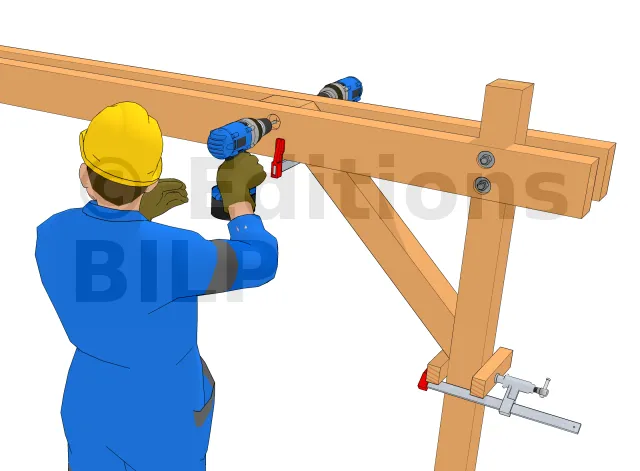

Pré-percer la fixation par boulon de la partie haute

Avec une mèche à bois, pré-percer le bras en passant au travers des orifices présents sur la panne. Faites en deux passes de part et d’autre pour réussir l’alignement du trou par rapport aux orifices de la panne.


Percer le poteau à la partie basse du bras

A travers l’avant-trou du bras, percer le poteau. La mèche à bois doit être le plus alignée possible.

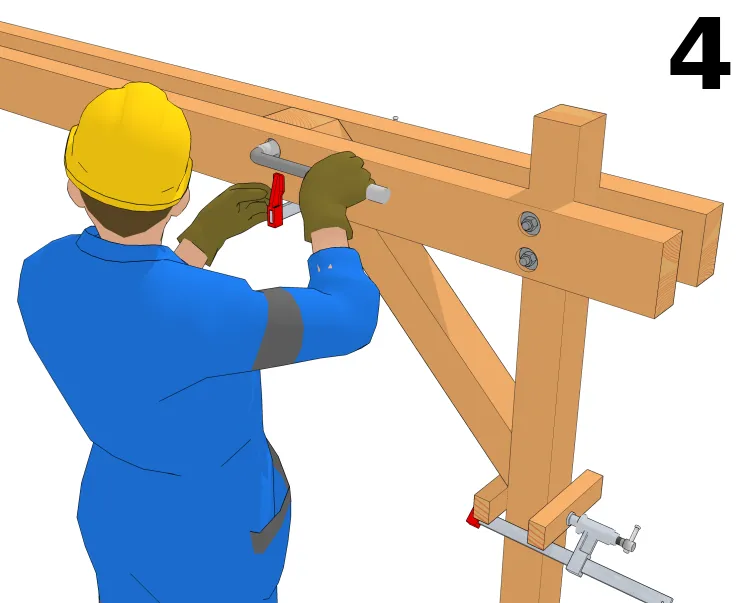

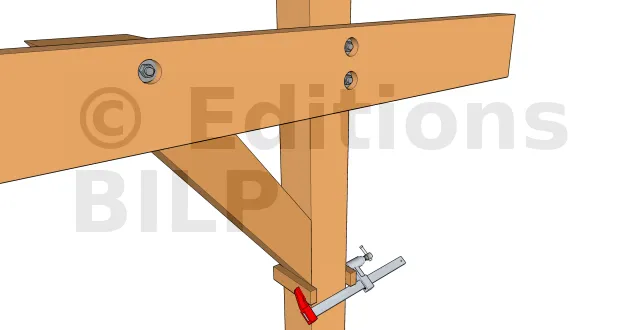

Placer le boulon

Entrer la tige filetée à travers le trou de l’ensemble panne - jambe, placer les rondelles et les écrous et serrer jusqu’au refus.
Faire de même pour la partie basse en cas de boulonnage.

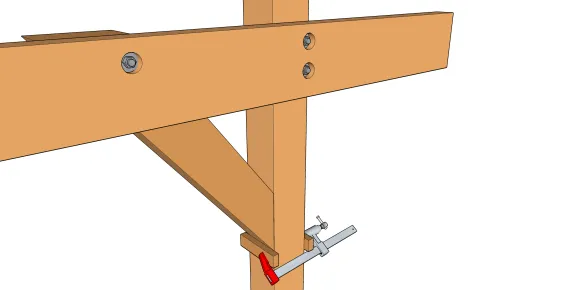

Cas d’une panne simple

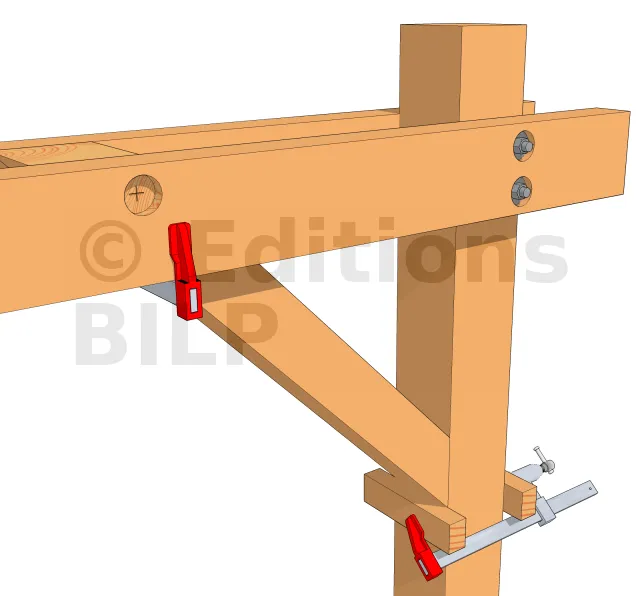

Boulonnage sur panne simple
  • Il se peut que le haut de la jambe soit fixé sur une panne simple, les étapes restent les mêmes.
  • Il se peut aussi qu’on a toujours un moisage mais que l’espace entre ces deux pannes est plus grand que l’épaisseur de la jambe. La partie haute de la jambe va donc être fixée sur une seule panne.

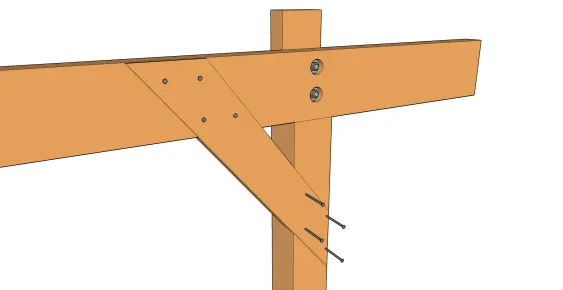

Cas d’un bras aux faces externes des éléments de structure

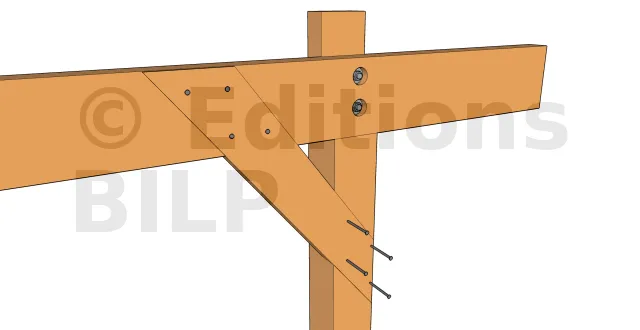

Fixer les pointes
  • Les encoches étant déjà présentes, disposer le bras dedans.
  • Si le bois est dur, il faut pré-percer les points de fixation à la mèche à bois de diamètre moins 1 mm au diamètre des pointes.
  • Fixer ensuite les pointes au marteau.

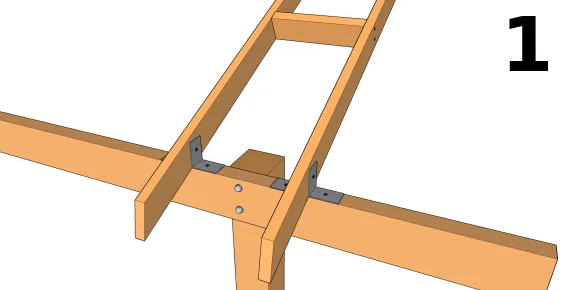

Cas d’un entretoisement

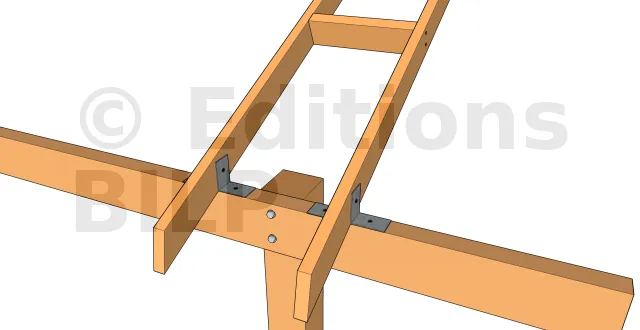

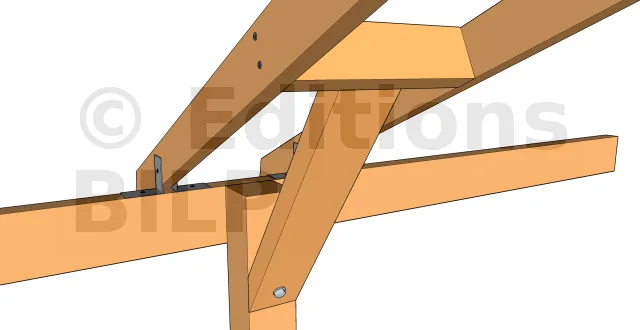

Fixer l’entretoise
  • La longueur de l’entretoise est égale à l’espace entre les chevrons de fixation.
  • Pré-disposer l’entretoise et le bras de contreventement pour vérifier les alignements et les positions.
  • Fixer l’entretoise de part en part des chevrons avec des pointes ou des tire-fonds si la structure nécessite de plus grande entretoise de par sa dimension.

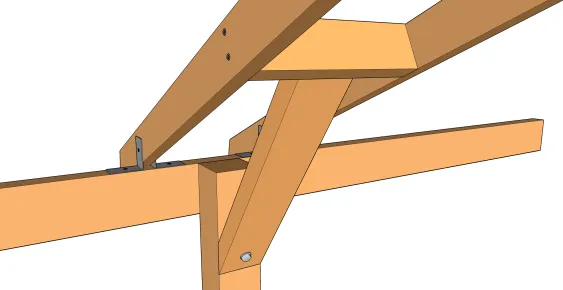

Fixer le bras de contreventement

Avec des pointes, des vis, des tire-fonds ou boulons, fixer le bras de contreventement selon les dispositions pré-requises.

Quand vous aurez terminé de mettre toutes les jambes de contreventement sur le long et les latéraux de la structure, vous pourrez enlever les tasseaux de montage des poteaux et contreventements temporaires.

[...]
