Patte de solivage trapézoïdale
Patte de solivage trapézoïdale

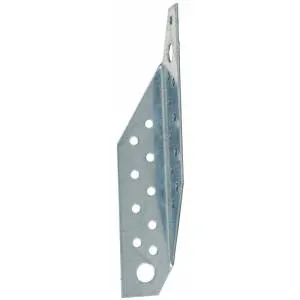

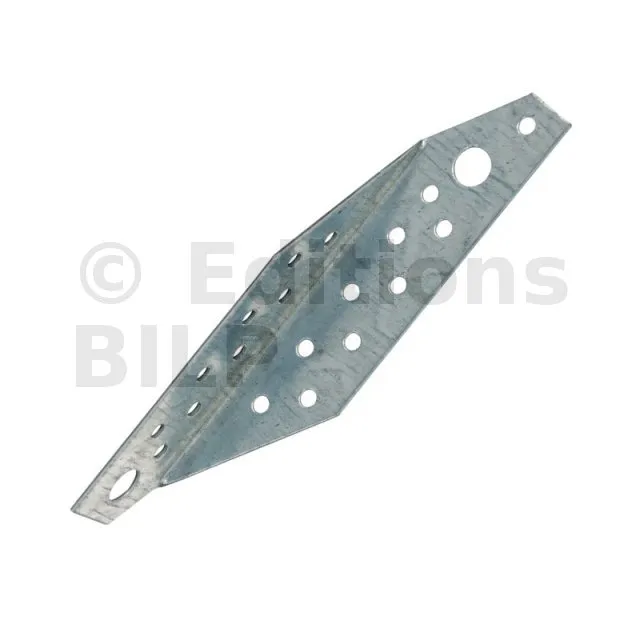

Les pattes de solivage droite ou gauche PSTD/G permettent d’assembler deux pièces de bois se chevauchant à 90°.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z 275 suivant NF EN 10346,
- Épaisseur : 1,5 à 2 mm selon les modèles.
Avantages :
- Polyvalence d’utilisation pour la fixation d’éléments bois se croisant à 90°.
Applications
Support :

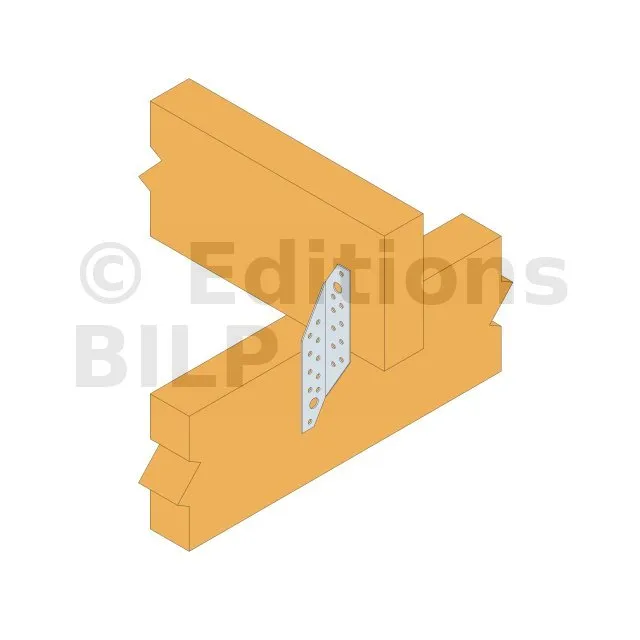

- Porteur : assemblage pour fermettes entre 2 éléments perpendiculaires,
- Porté : bois massif, bois lamellé-collé, bois et profilés composites.
Domaines d’utilisation :

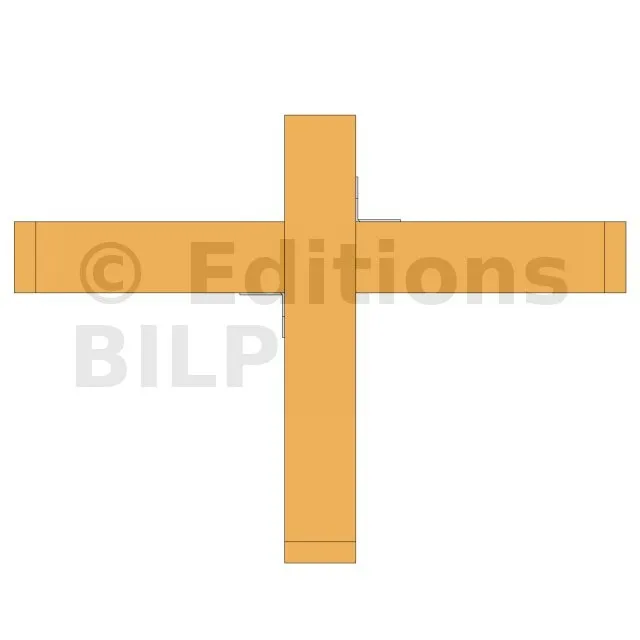

- Fixation d’éléments bois se croisant à 90°.
Données techniques
Dimensions et valeurs caractéristiques
Selon les techniques de fixation, les accessoires à utiliser sont différents. Ainsi, nous pouvons avoir recours au clouage, au vissage, au tire-fonds, au boulonnage (comme sur l’image) ou encore au tenon-mortaise.
Pour découvrir quel type de fixation employer pour la réalisation de votre contreventement ainsi que les accessoires adéquats , vous pouvez consulter l’article sur Les accessoires et techniques de fixation du bras de contreventement.
Après avoir déterminé les types de pose et les accessoires, pour connaître les étapes à suivre lors de la mise en œuvre, il vous sera nécessaire de consulter l’article sur La pose des bras de contreventement.
Le bras de contreventement peut être placé :
- sur la face d’un poteau et sous la face d’une panne ou d’un chevron
- entre un poteau et un moisage (comme sur l’image)
- à l’extérieur de la structure sous encoches
- à l’extérieur de l’ouvrage
Mais dans certains cas, ces systèmes ne sont pas possibles et il faudra réaliser un entretoisement et un contreventement.
Pour plus de détails, nous vous invitons à consulter l’article sur Les techniques de pose des bras de contreventement.
| Références | Dimensions [mm] | Perçages | Nb. pointes par connecteur | Résistances caractéristiques [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | Ep. | Pointes | Boulons | CNA4.0x35 | CNA4.0x50 | ||||||
| Nb. | Diamètre | Nb. | Diamètre | R1,k | R2,k | R1,k | R2,k | |||||||
| PSTD180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
| PSTG180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22 | Ø5 | 2 | Ø11 | 10 | 8.7 | 3.8 | 8.7 | 4.8 |
