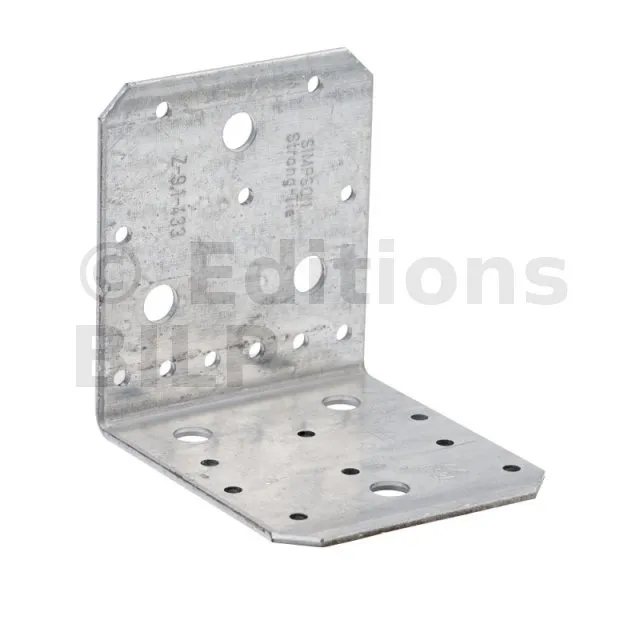

Équerres renforcées SPÉCIALES symétriques pour le BOIS - Réf. AB105
-
RéférenceAB105
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346,
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)-
-
Epaisseur3mm
-
Perçages Aile B11Ø5 - 3Ø11
-
Perçages Aile A8Ø5 - 3Ø11
-

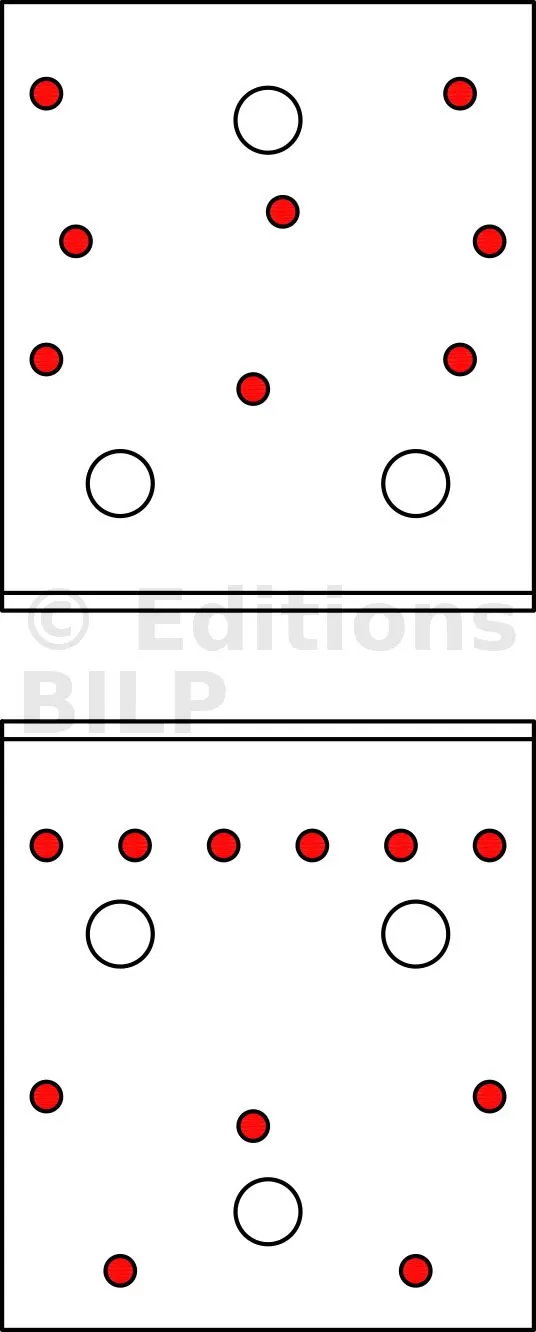

Fixation BOIS/BOIS - clouage totalAile A : 8 et Aile B : 11 CNA Ø4.0x35 ou Ø4.0x50 mm
-

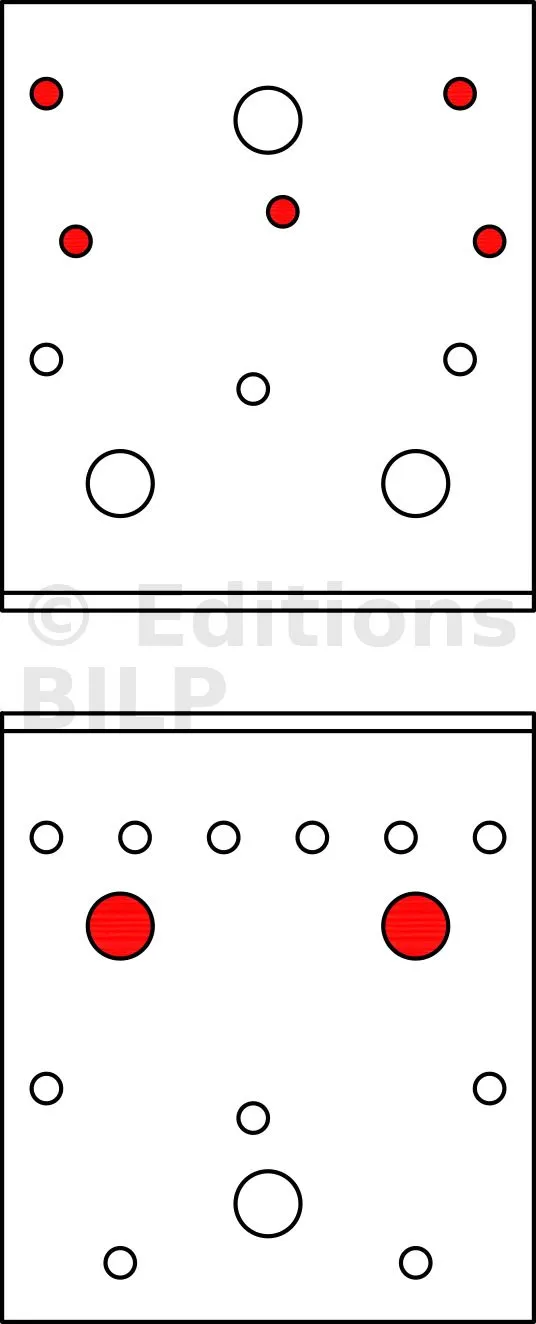

Fixation BOIS/BOIS - clouage partielAile A : 4 et Aile B : 5 CNA Ø4.0x35 ou Ø4.0x50 mm
-
Connexion bois sur support rigideAile A : 5 CNA Ø4.0x35 ou Ø4.0x50 mm et Aile B : 2 boulons ou tirefond Ø10
-
Fixation bois/bois - type poteau/poutre-
-
Fixation BOIS/support rigide - clouage total-
-
Fixation BOIS/support rigide - clouage partiel-
-
Hauteur103mm
Équerre structurelle (105)
L’équerre AB105 répond à des applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3 mm.
Avantages
- Grande résistance au cisaillement,
- Polyvalence d’utilisations.
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier, ...
- Porté : bois massif, bois composite, lamellé-collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres, ...
Données techniques
Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
AB90 | 88 | 88 | 65 | 2.5 | 6 | 3 | 9 | 2 |
AB105 | 103 | 103 | 90 | 3 | 8 | 3 | 11 | 3 |
Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 2 équerres

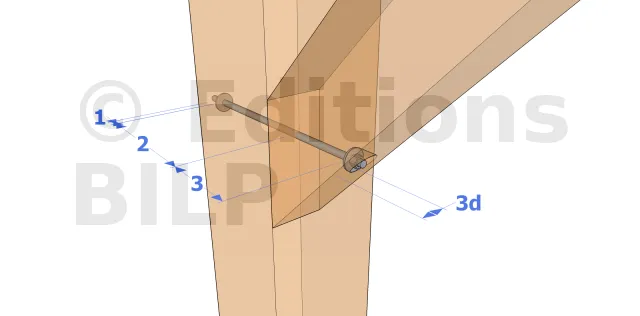

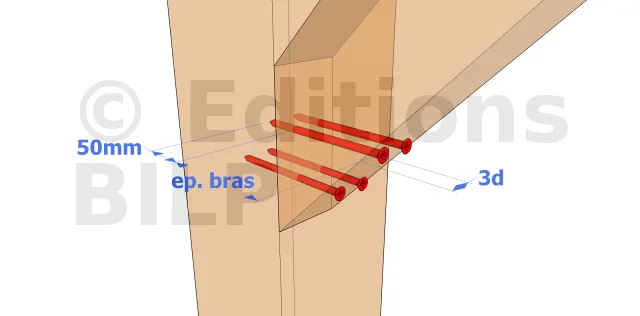

- 1 : épaisseur écrou et rondelle
- 2 : épaisseur panne ou chevron
- 3 : épaisseur bras de contreventement

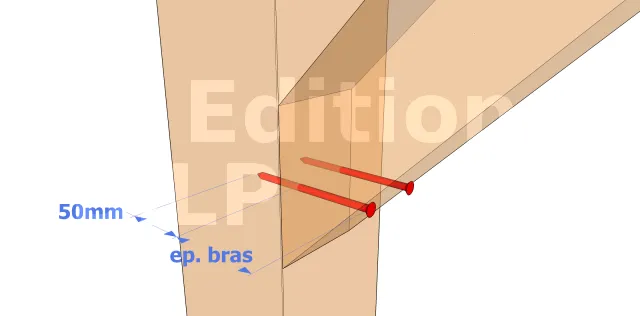

- Longueur de la tige filetée = épaisseur du bras de contreventement (- profondeur du trou borgne si nécessaire) + épaisseur de la panne ou du chevron (double épaisseur si moisé) + double épaisseur de l’écrou + double épaisseur de la rondelle + 1 cm de marge.
- Distance au bord = 3d

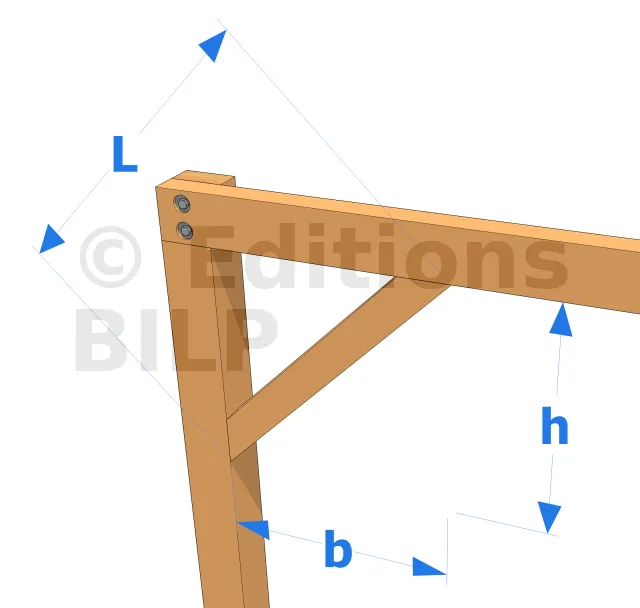

- L : Longueur partie externe,
- b : Distance horizontale entre le poteau et l’extrémité extérieure,
- h : Hauteur totale des deux extrémités.
Utiliser la formule de Pythagore pour un triangle rectangle : L² = b² + h². Or, comme l’angle formé est de 45°, les distances b et h sont donc égales. La formule devient L² = 2 h², c’est-à-dire L = 1,414 x h
Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R1.k* | R2.k = R3.k* | |||
Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
AB90 | 6 | 9 | 4.3 | 6.9 | 6.8 | 9.4 |
AB105 | 8 | 11 | 7.2 | 11.5 | 12.2 | 16.9 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.
Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 2 équerres
- 1 : épaisseur écrou et rondelle
- 2 : épaisseur panne ou chevron
- 3 : épaisseur bras de contreventement
- Longueur de la tige filetée = épaisseur du bras de contreventement (- profondeur du trou borgne si nécessaire) + épaisseur de la panne ou du chevron (double épaisseur si moisé) + double épaisseur de l’écrou + double épaisseur de la rondelle + 1 cm de marge.
- Distance au bord = 3d
- L : Longueur partie externe,
- b : Distance horizontale entre le poteau et l’extrémité extérieure,
- h : Hauteur totale des deux extrémités.
Utiliser la formule de Pythagore pour un triangle rectangle : L² = b² + h². Or, comme l’angle formé est de 45°, les distances b et h sont donc égales. La formule devient L² = 2 h², c’est-à-dire L = 1,414 x h
Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
AB90 | 4 | - | 4 | - | 2.6 | 3.2 | 3.6 | 4.5 | 5 | 5.5 | 6.9 | 7.3 |
AB105 | 4 | - | 5 | - | 4.3 | 5.3 | 6.1 | 7.6 | 3.6 | 4 | 7 | 7.5 |
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 2 équerres

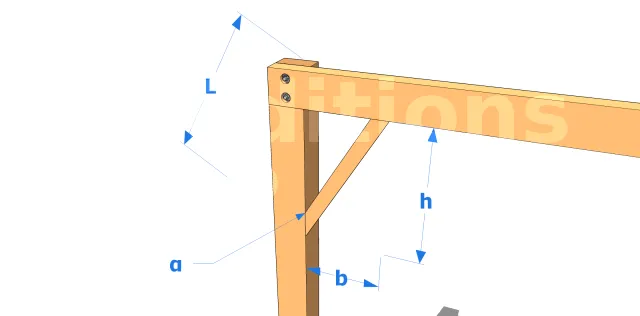

- L : Longueur partie externe,
- b : Distance horizontale entre le poteau et l’extrémité extérieure,
- h : Hauteur totale des deux extrémités,
- α : angle par rapport au poteau.
cas d’un poteau et panne formant un angle de 45°
Utiliser la formule de Pythagore pour un triangle rectangle : L² = b² + h². Or, comme l’angle formé est de 45°, les distances b et h sont donc égales. La formule devient L² = 2 h², c’est-à-dire L = 1,414 x h
cas d’un poteau et panne formant un angle inférieur à 45°
Pour le calcul dans le cas d’un angle quelconque, il faut utiliser l’angle formé par le bras et le poteau.
L = h / cos α. α en degré.
L’angle de coupe aux extrémités est égal à l’ange entre le poteau et le bras, ou l’angle entre la panne et le bras.
Tracer à l’équerre droite ou avec un rapporteur et une règle.
Si vous utilisez une scie radiale, il suffit de rapporter la coupe à l’angle nécessaire.
Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
Aile A | Aile B | R1.k* | R2.k = R3.k | |||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
AB90 | 5 | CNA* | 2 | Ø10 | 6 | 6 | 4.7 | 6.2 |
AB105 | 5 | CNA* | 2 | Ø10 | 12.3 | 12.5 | 4.9 | 6.4 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.
Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisées dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

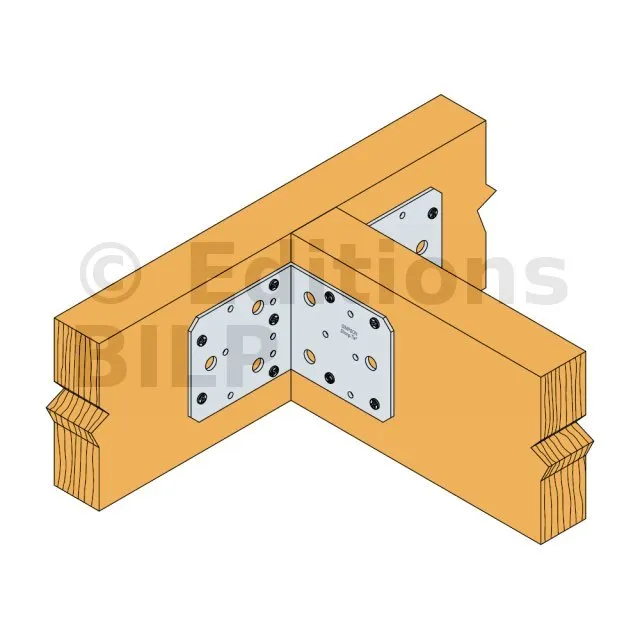

Valeurs caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage total
- 1 : épaisseur écrou et rondelle
- 2 : épaisseur panne ou chevron
- 3 : épaisseur bras de contreventement
- Longueur de la tige filetée = épaisseur du bras de contreventement (- profondeur du trou borgne si nécessaire) + épaisseur de la panne ou du chevron (double épaisseur si moisé) + double épaisseur de l’écrou + double épaisseur de la rondelle + 1 cm de marge.
- Distance au bord = 3d
- L : Longueur partie externe,
- b : Distance horizontale entre le poteau et l’extrémité extérieure,
- h : Hauteur totale des deux extrémités.
Utiliser la formule de Pythagore pour un triangle rectangle : L² = b² + h². Or, comme l’angle formé est de 45°, les distances b et h sont donc égales. La formule devient L² = 2 h², c’est-à-dire L = 1,414 x h
Références | Valeurs Caractéristiques - Bois sur bois - Clouage total | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k (1) | ||||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
AB90 | 6 | 9 | 4.2/kmod^0.3 | 5.1/kmod^0.3 | 6.7/kmod^0.3 | 7.5/kmod^0.3, max : 6.9/kmod | 6.8 | 7.1 | 9.4 | 10.4 | 1.9/kmod^0.3 | 2.5/kmod^0.5 |
AB105 | 8 | 11 | 7.0/kmod^0.3 | 8.5/kmod^0.3 | 11.2/kmod^0.3 | 12.7/kmod^0.3 | 12.2 | 13.3 | 16.9 | 18.1 | 3.3/kmod^0.3 | 4.7/kmod^0.3 |
1) R4/5,k est déterminé pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir l’ETA pour d’autres valeurs de b et e.
Si la structure empêche la rotation de la poutre, les valeurs R1,k and R2/3,k pour un assemblage avec 1 seule équerre sont égales à la moitié des valeurs données pour 2 équerres. Voir l’ETA pour les valeurs si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage partiel
- 1 : épaisseur écrou et rondelle
- 2 : épaisseur panne ou chevron
- 3 : épaisseur bras de contreventement
- Longueur de la tige filetée = épaisseur du bras de contreventement (- profondeur du trou borgne si nécessaire) + épaisseur de la panne ou du chevron (double épaisseur si moisé) + double épaisseur de l’écrou + double épaisseur de la rondelle + 1 cm de marge.
- Distance au bord = 3d
- L : Longueur partie externe,
- b : Distance horizontale entre le poteau et l’extrémité extérieure,
- h : Hauteur totale des deux extrémités.
Utiliser la formule de Pythagore pour un triangle rectangle : L² = b² + h². Or, comme l’angle formé est de 45°, les distances b et h sont donc égales. La formule devient L² = 2 h², c’est-à-dire L = 1,414 x h
Références | Valeurs caractéristiques - Bois sur bois - Clouage partiel | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k(1) | ||||
Qté | Qté | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
AB90 | 4 | 4 | 3.1/kmod^0.3 | 4.4/kmod^0.3 | 5.5 | 7.3 | 1.2/kmod^0.5 | 1.7/kmod^0.3 |
AB105 | 4 | 5 | 5.4/kmod^0.3 | 7.4/kmod^0.3 | 4 | 7.5 | 2.1/kmod^0.5 | 2.9/kmod^0.4 |
1) R4/5,k est déterminé pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir l’ETA pour d’autres valeurs de b et e.
Si la structure empêche la rotation de la poutre, les valeurs R1,k and R2/3,k pour un assemblage avec 1 seule équerre sont égales à la moitié des valeurs données pour 2 équerres. Voir l’ETA pour les valeurs si la poutre est libre en rotation.

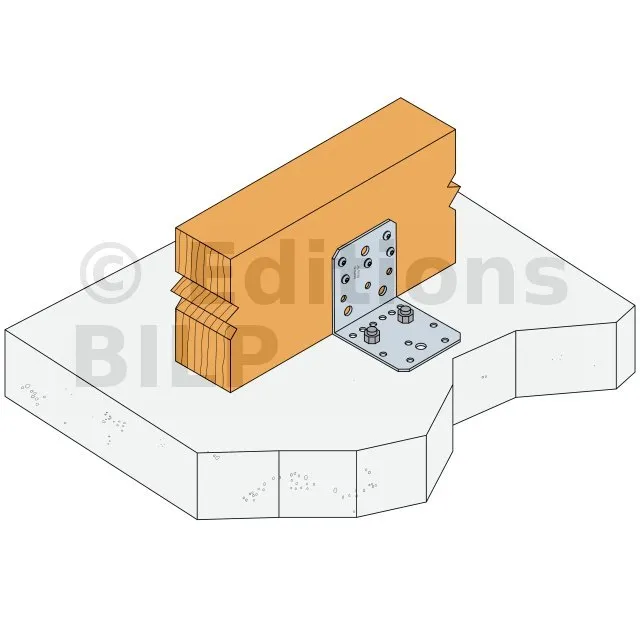

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
- L : Longueur partie externe,
- b : Distance horizontale entre le poteau et l’extrémité extérieure,
- h : Hauteur totale des deux extrémités,
- α : angle par rapport au poteau.
cas d’un poteau et panne formant un angle de 45°
Utiliser la formule de Pythagore pour un triangle rectangle : L² = b² + h². Or, comme l’angle formé est de 45°, les distances b et h sont donc égales. La formule devient L² = 2 h², c’est-à-dire L = 1,414 x h
cas d’un poteau et panne formant un angle inférieur à 45°
Pour le calcul dans le cas d’un angle quelconque, il faut utiliser l’angle formé par le bras et le poteau.
L = h / cos α. α en degré.
L’angle de coupe aux extrémités est égal à l’ange entre le poteau et le bras, ou l’angle entre la panne et le bras.

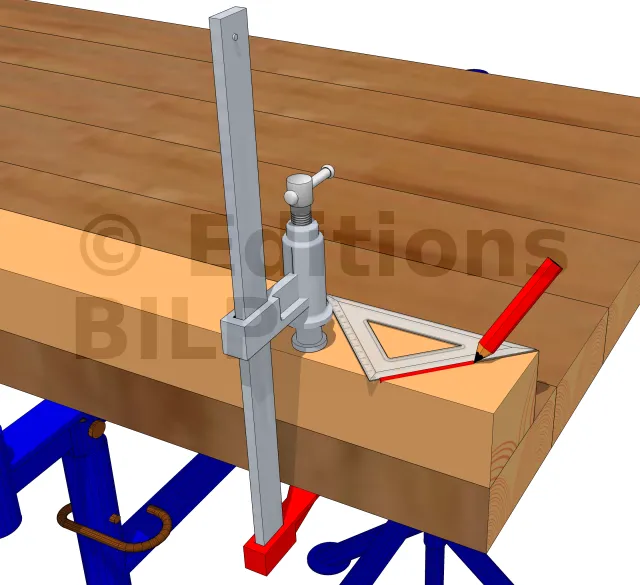

Tracer à l’équerre droite ou avec un rapporteur et une règle.
Si vous utilisez une scie radiale, il suffit de rapporter la coupe à l’angle nécessaire.
Références | Valeurs caractéristiques - bois sur support rigide | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
AB90 | 5 | CNA* | 2 | Ø10 | 5.4/kmod | 5.4/kmod | 5.4/kmod | 5.4/kmod | 4.73 | 5.03 | 6.3 | 6.66 |
AB105 | 5 | CNA* | 2 | Ø10 | min (12.3 ; 11.3/kmod) | min (13.7 ; 11.3/kmod) | min (17.5 ; 11.3/kmod) | min (19.7 ; 11.3/kmod) | 4.8 | 5.1 | 6.4 | 6.8 |
Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

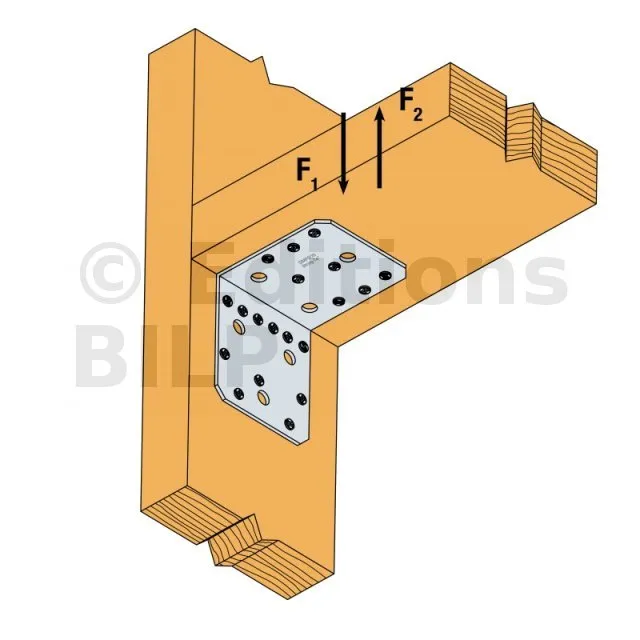

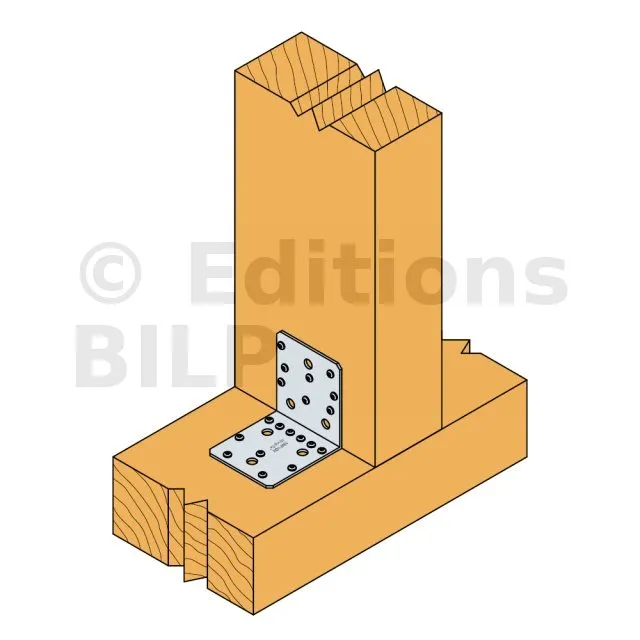

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 1 équerre

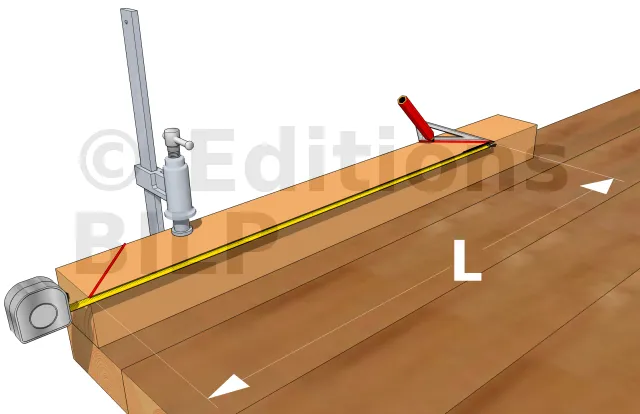

A partir d’une extrémité, reporter la longueur L sur la partie externe de la jambe. Tracer ensuite l’angle de coupe de cette seconde extrémité.
Pour repérer les distances des trous dans les pannes, voir l’article sur la préparation des pannes.
Références | Valeurs Caractéristiques - Poutre bois sur poteau | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | |||||||
Aile A | Aile B | R1.k | R2.k | |||||
Qté | Qté | Aile vers le haut | Aile vers le bas | CNA4.0x40 | CNA4.0x60 | |||
CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |||||
AB90 | 4 | 4 | 5.2/ kmod^0.55 | 5.2/ kmod^0.55 | 4.0/ kmod^0.5 | 4.0/ kmod^0.5 | 0.7/ kmod | 0.7/ kmod |
AB105 | 6 | 5 | 10,0 ; max:9,8/ kmod | 9.4/ kmod^0.6 | 8.1/ kmod^0.75 | 8.1/ kmod^0.75 | 1.4/ kmod | 1.4/ kmod |
Valeurs caractéristiques - Connexion poutre sur poteau bois C24 - 2 équerres
Références | Valeurs caractéristiques - Bois sur bois | |||
---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||
Aile A | Aile B | R2.k = R3.k | ||
Qté | Qté | CNA4.0x40 | CNA4.0x60 | |
AB90 | 9 | 6 | 7.2 | 10.2 |
AB105 | 11 | 8 | 13.3 | 18.1 |
Notes techniques
Informations techniques

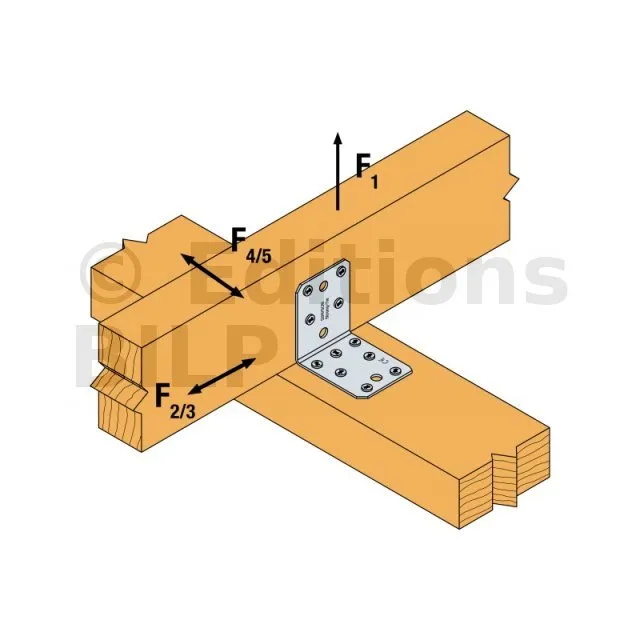

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.

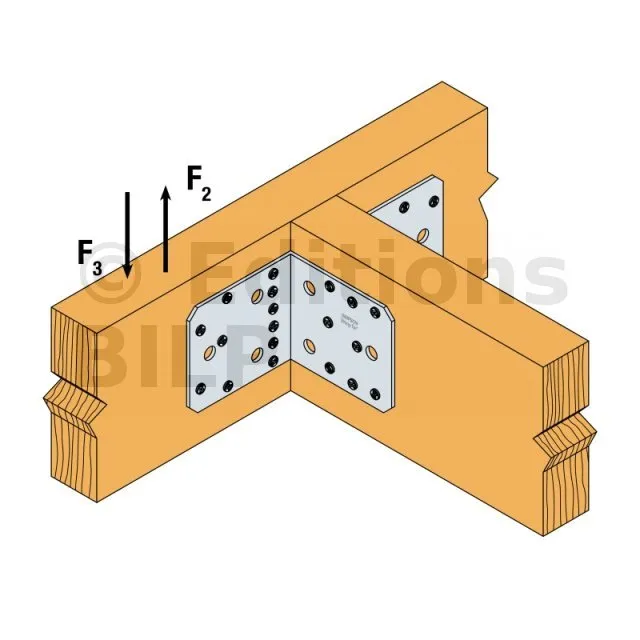

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge,
- Pour consulter les charges correspondantes, contactez-nous.
Équerres renforcées SPÉCIALES
L’équerre renforcée ABR a été développée pour offrir une grande rigidité. Son gabarit permet une grande polyvalence d’applications sur bois.
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3mm.
Avantages
- Haute rigidité,
- Grande polyvalence d’applications...
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier...
- Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres...
Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
ABR70 | 70 | 70 | 55 | 2 | 6 | - | 6 | - |
ABR90 | 90 | 90 | 65 | 2.5 | 10 | 1 | 10 | 1 |
ABR105 | 105 | 105 | 90 | 3 | 10 | 3 | 14 | 1 |
Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 Equerres
Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage total | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
ABR70 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 4.55 | 5 | 6.89 | 7.33 | 3,0 / kmod^0,5 | - |
ABR90 | 8 | 10 | 6.46 | 7.87 | 10.66 | 13.32 | 8.38 | 9.21 | 11.07 | 11.78 | 8,1 / kmod^0,85 | 9,1 / kmod^0,75 |
ABR105 | 10 | 14 | 8.84 | 10.78 | 14.33 | 17.91 | 13.26 | 14.57 | 19.01 | 20.22 | 12,9 / kmod^0,5 | 14,5 / kmod^0,75 |
* b = 75 mm et e = 130 mm
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 Equerres
Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR70 | 4 | 4 | 2,4 / kmod^0,25 | 2,92 / kmod^0,25 | 3.9 | 4.87 | 4.44 | 4.88 | 6.48 | 6.89 |
ABR90 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 5.17 | 5.68 | 6.9 | 7.34 |
ABR105 | 6 | 6 | 4.81 | 5.87 | 7.91 | 9.89 | 6.98 | 7.67 | 10.97 | 11.67 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur support rigide - 2 Equerres
Références | Valeurs Caractéristiques - Connexion bois sur support rigide | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR105 | 10 | CNA | 1 | Ø10 | min(4,08 ; 7,7 / kmod) | min(4,88 ; 7,7 / kmod) | min(6,48 ; 7,7 / kmod) | min(8,08 ; 7,7 / kmod) | 2.25 | 2.68 | 3.55 | 4.37 |
Référez-vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l’entraxe et des distances aux bords.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Équerres
Références | Valeurs caractéristiques - Bois sur bois - Assemblage avec vis connecteurs Ø10 | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN] | |||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||
Quantité | Type | Quantité | Type | SSH10x40 | SSH10x80 | SSH10x40 | SSH10x80 | |
ABR105 | 1 | SSH | 3 | SSH | 6.3 | 12.2 | 5.7 | 9.9 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm,
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
- Boulons Ø10,
- Tirefonds Ø10.
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130.
Sur acier :
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

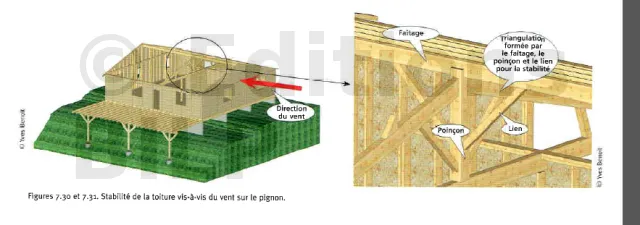

Dans la profondeur de l’ouvrage, on tombe souvent entre un poteau qui n’est pas au droit d’un chevron. Ce n’est donc pas possible de fixer le bras de contreventement dans ce cas. Il est possible de faire un entretoisement qui est fixé sur les deux chevrons voisins et par la suite fixer le bras de contreventement entre le poteau et l’entretoise. Le bras de contreventement doit tomber au milieu de l’entretoise pour la répartition des forces de ce dernier.
A noter que cette technique est réservée uniquement pour de petites structures d’une surface inférieure à 10 m² car les efforts de cisaillement qui travaillent sur l’entretoise vont être énormes. Les points de fixation du bras de contreventement et de l’entretoise doivent être bien solides.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35, CNA Ø4.0x40, CNA Ø4.0x50 ou CNA Ø4.0x60 mm,
- Vis CSA Ø5.0x35, CSA Ø5.0x40 ou CSA Ø5.0x50 mm,
- Vis SSH Ø10.0x40 ou SSH Ø10.0x80 mm,
- Tirefonds Ø10 mm,
- Boulons Ø mm.
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.
Sur acier :
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
