La préparation de la panne

Bruno

Voici un extrait gratuit du guide de construction :

Pour montrer la préparation de la panne, prenons le cas d’un moisage simple. La technique reste la même pour chaque situation, excepté au niveau des longueurs dans le cas d’une panne inclinée.

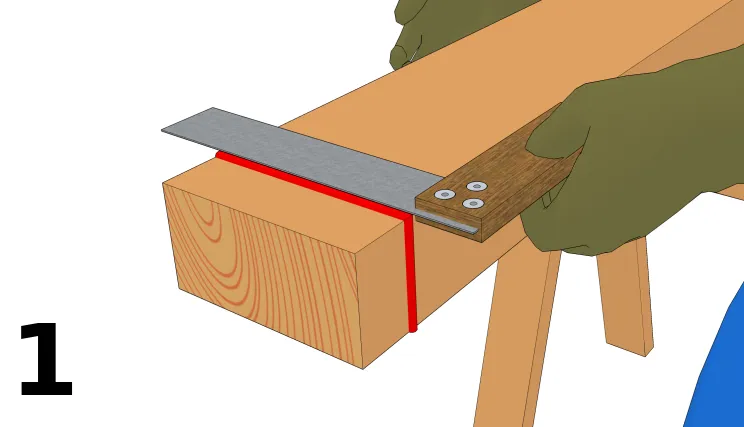

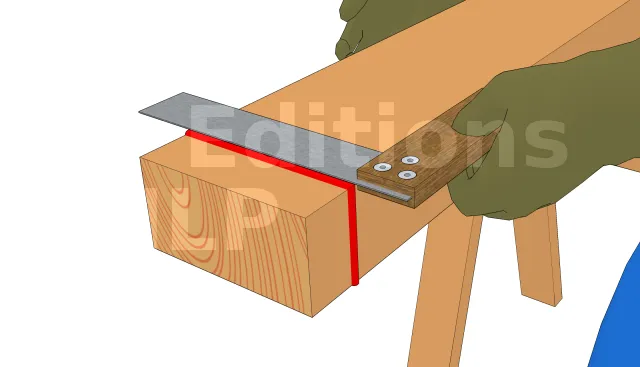

Équerrage d’une extrémité
Équerrage d’une extrémité

Cette première étape doit être un réflexe pour toute personne travaillant le bois. On prend l’équerre sur un côté de la poutre et on la coupe avec une scie circulaire ou une égoïne. Si, après vérification de la panne achetée, l’extrémité est déjà bien à l’équerre, cette étape peut être sautée.

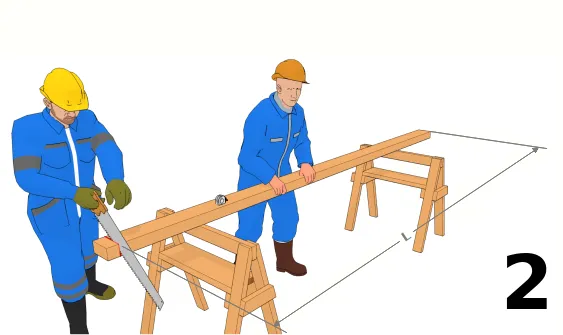

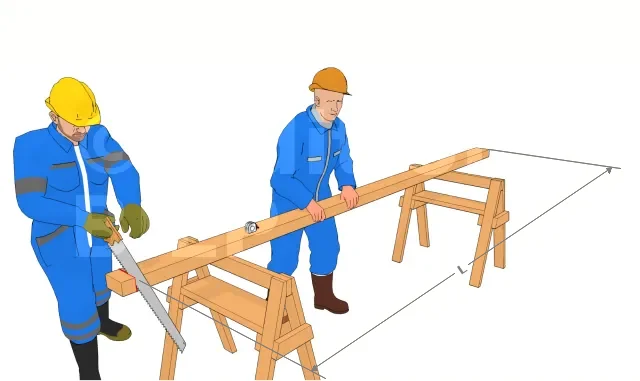

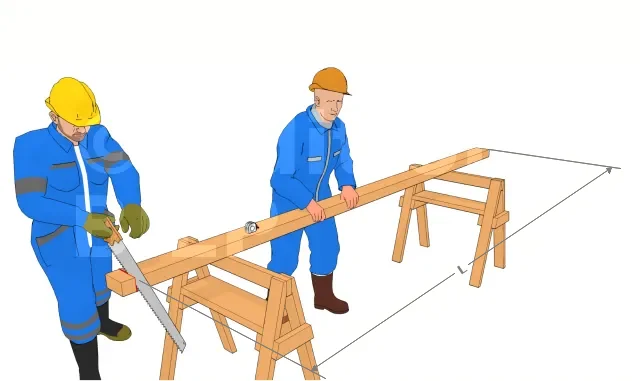

Découpage de la panne à sa longueur
Découpage de la panne à sa longueur

A partir du côté précédemment mis à l’équerre, prendre la longueur de la panne, équerrer et découper.

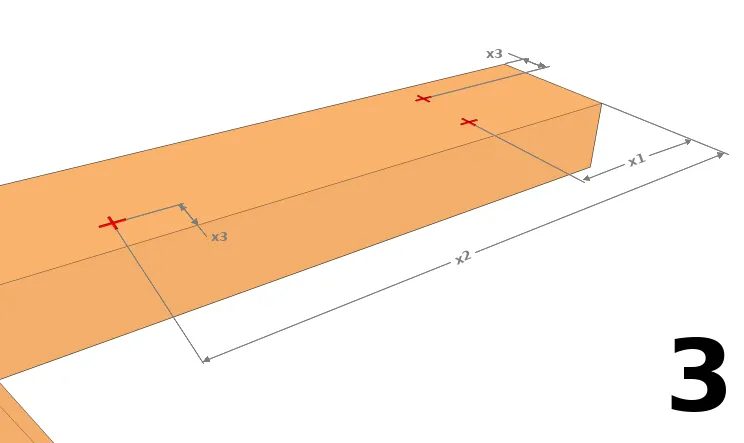

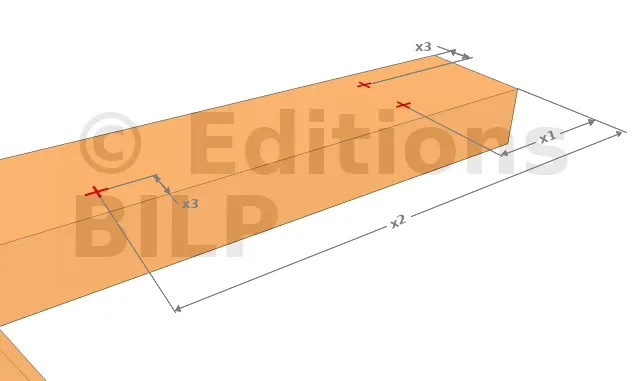

Repérage des trous de fixation aux deux extrémités
Repérage des trous de fixation aux deux extrémités

Cette étape suppose l’utilisation de boulons pour fixer les bras de contreventement.
Sur les deux extrémités de la panne, créer des repères aux distances x1, x2 et x3.

  • x1 : distance entre le centre du trou de fixation aux poteaux et le bout de la panne,
  • x2 : distance entre le centre du trou de fixation des bras de contreventement et le bout de la panne,
  • x3 : décalage du centre du trou par rapport au côté de la panne.

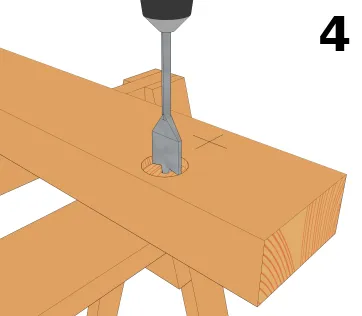

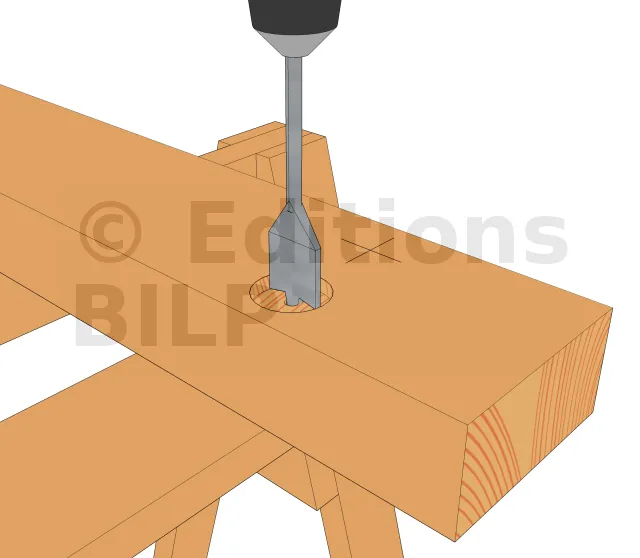

Perçage des trous borgnes
Perçage des trous borgnes

Si vous voulez que les fixations soient totalement apparentes, c’est-à-dire affleurant à la surface des poutres, sauter cette étape. En effet, le trou borgne sert à cacher la rondelle et l’écrou dans le bois. Il améliore notablement le rendu esthétique.
A l’aide d’une mèche à bois plate de diamètre légèrement supérieur à celui de la rondelle, percer à partir du centre des trous à une profondeur = épaisseur de l’écrou + épaisseur de la rondelle + marge de longueur de la tige.

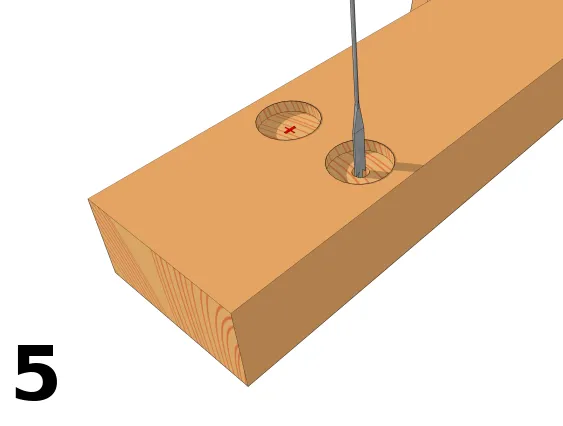

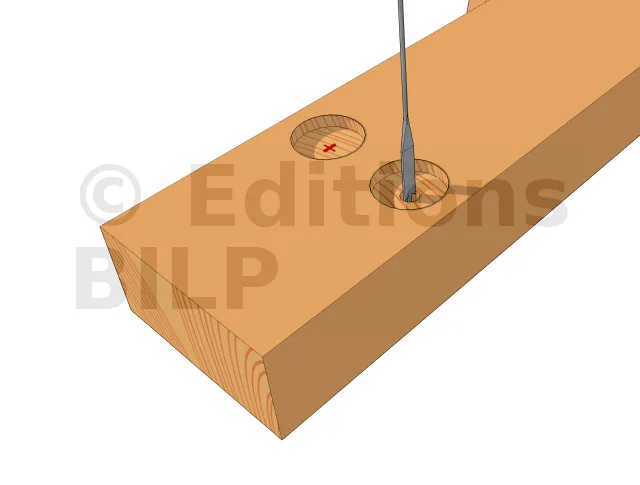

Perçage des trous des tiges filetées
Perçage des trous des tiges filetées

Avec un foret à bois au diamètre de la tige filetée (diamètre au filetage), percer la panne. La mèche plate a normalement laissé une empreinte matérialisant le centre du trou borgne.
Vue 3d

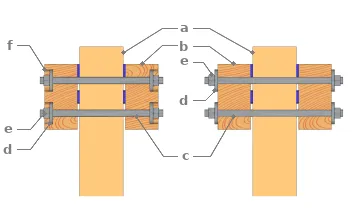

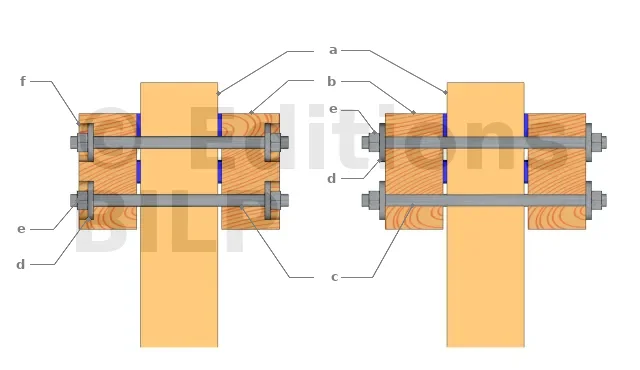

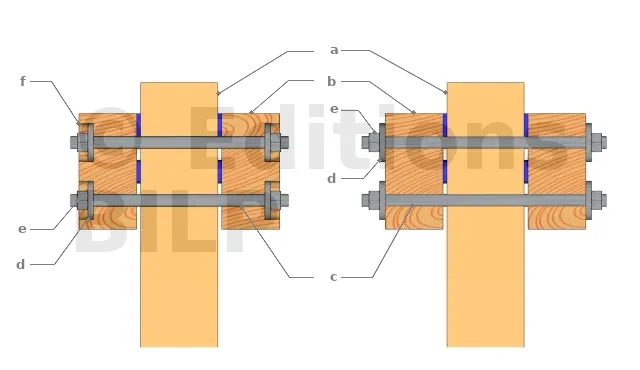

Coupes de la zone de fixation de la panne avec et sans trous borgnes (cas d’un moisage)
Coupes de la zone de fixation de la panne avec et sans trous borgnes (cas d’un moisage)
  • a : poteau
  • b : panne
  • c : tige filetée
  • d : rondelle
  • e : écrou
  • f : trou borgne
  • g : cales
Vue 3d

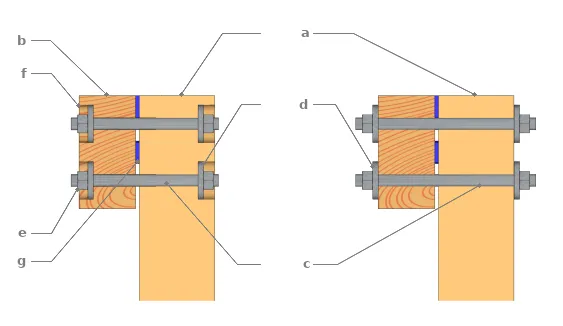

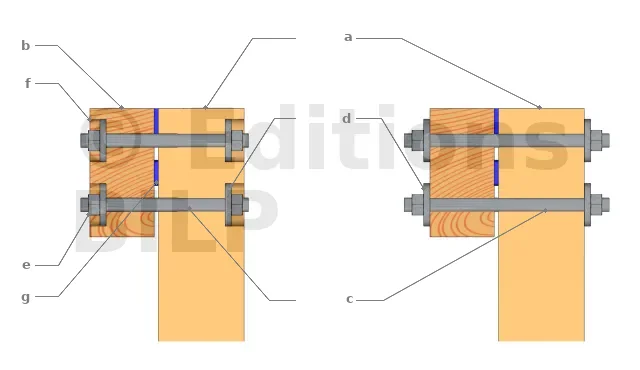

Coupes de la zone de fixation de la panne avec et sans trous borgnes (cas d’une panne simple)
Coupes de la zone de fixation de la panne avec et sans trous borgnes (cas d’une panne simple)
  • a : poteau
  • b : panne
  • c : tige filetée
  • d : rondelle
  • e : écrou
  • f : trou borgne
  • g : cales

[...]
