Vis béton à tête LARGE pour fixation de structure métal/PVC

  • picto
  • picto
  • picto
  • picto
  • picto

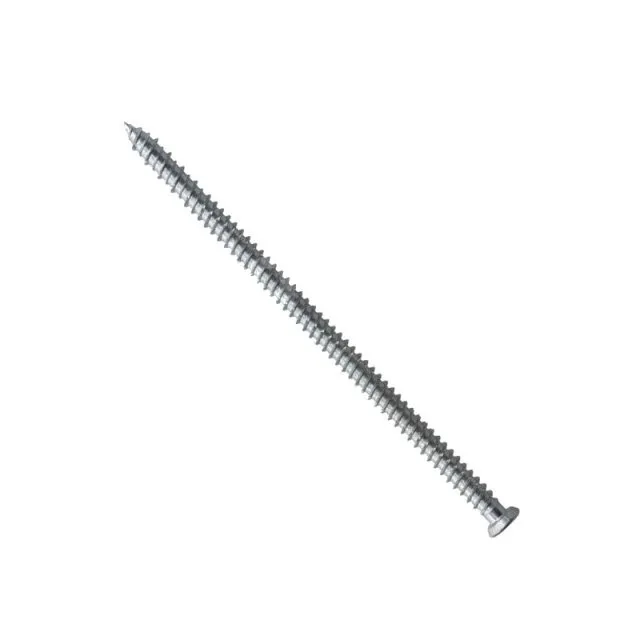

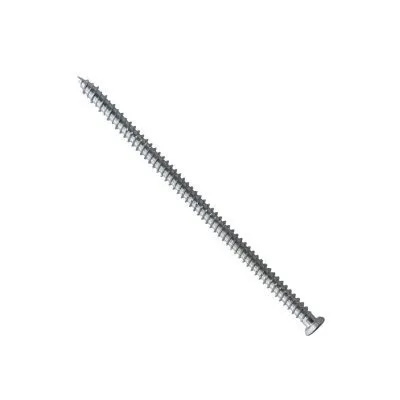

Vis à tête fraisée SAC

La vis béton SAC est un système de fixation directe par vissage pour charges légères.

Caractéristiques

Matière

  • Acier électrozingué blanc 5 microns.

Avantages

  • Pose simple et rapide : percer et visser.
  • Distance au bord et entraxes faibles.
  • Entièrement et facilement démontable.

Applications

Support

  • Béton non fissuré.
  • Béton cellulaire.
  • Maçonnerie creuse et pleine.

Domaines d’utilisation

  • Fixation temporaires.
  • Fixation de lisses basses.
  • Fixation de chemins de câbles, de ventilation et colliers.

Données techniques

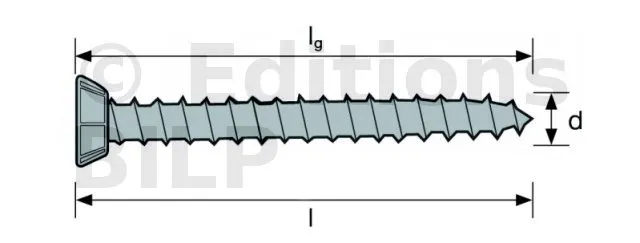

Dimensions

Ep. max pce à fixer selon support [tfix] [mm]
Références Code article Diamètre du filetage [mm] Longueur [L] [mm] Béton Brique pleine Béton cellulaire Brique creuse Ø max. pce à fixer [df] [mm]
SAC06X62 SAC06X62 7.5 62 42 22 12 2 8
SAC06X82 SAC06X82 7.5 82 62 42 32 22 8
SAC06X92 SAC06X92 7.5 92 72 52 42 32 8
SAC06X102 SAC06X102 7.5 102 82 62 52 42 8
SAC06X112 SAC06X112 7.5 112 92 62 52 52 8
SAC06X122 SAC06X122 7.5 122 105 82 72 62 8
SAC06X132 SAC06X132 7.5 132 112 92 82 72 8
SAC06X152 SAC06X152 7.5 152 122 112 102 92 8
SAC06X182 SAC06X182 7.5 182 162 142 132 122 8

Charges de service

Traction [Rds,N] [kN]Cisaillement [Rds,V] [kN]
Références Béton non fissuré C20/25 à C50/60 Brique pleine Béton cellulaire Brique creuse Béton non fissuré C20/25 à C50/60 Brique pleine Béton cellulaire Brique creuse
SAC06X62 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X82 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X92 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X102 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X112 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X122 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X132 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X152 1 1 0.2 0.1 1.6 1.1 0.3 0.4
SAC06X182 1 1 0.2 0.1 1.6 1.1 0.3 0.4
