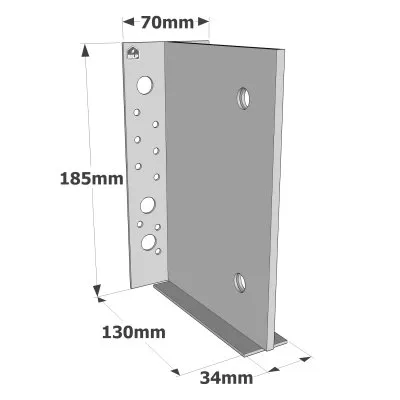

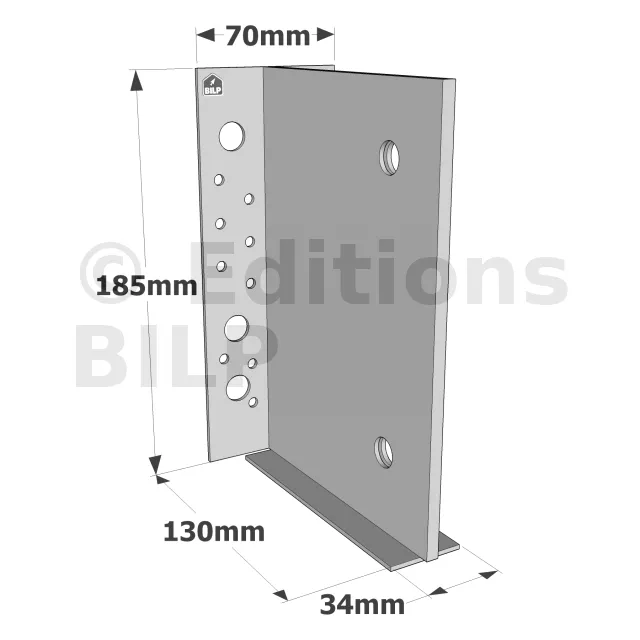

Etrier à âme intérieure pour le BOIS - Réf. ETNM185/130/2

EN STOCK
Expédition immédiate disponible pour 39 unité(s).
20€77
  HT  / Etriers
(24.92 € TTC)

  • Référence
    ETNM185/130/2
  • Epaisseur
    2mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346. Epaisseur 2 mm
  • Marque
    SIMPSON Strong-Tie
  • Hauteur minimale du bois porté
    185mm
  • Hauteur maximale du bois porté
    270mm
  • Code EAN
    3523140202266
  • Largeur
    70mm
  • Profondeur
    130mm

Étriers en âme intérieures

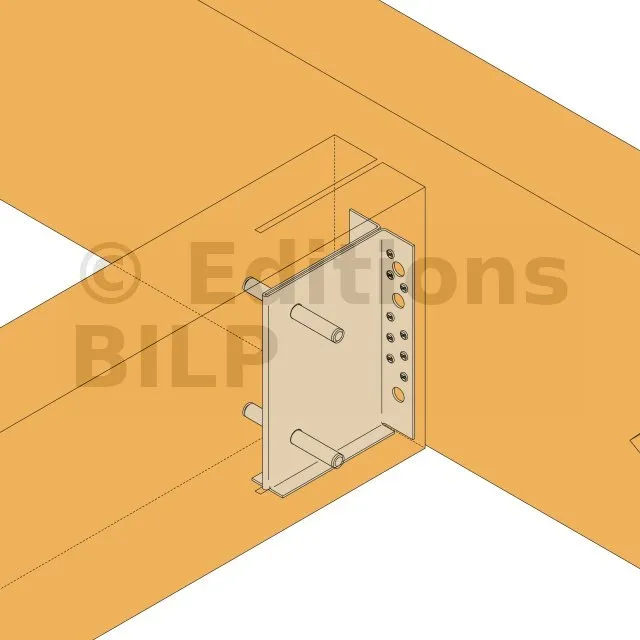

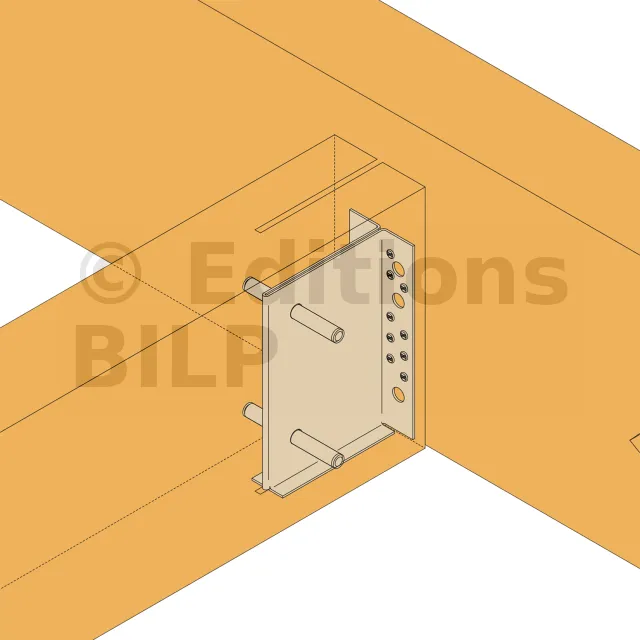

L‘étrier en âme intérieure permet un assemblage discret. Le talon inférieur positionne l‘étrier par rapport au bois, facilitant le montage des broches.

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0245
Agréments techniques : ETA-07/0245

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Épaisseur 2 mm

Avantages :

  • Assemblage invisible,
  • Mise en œuvre optimisée conforme aux Eurocodes.

Applications

Support :

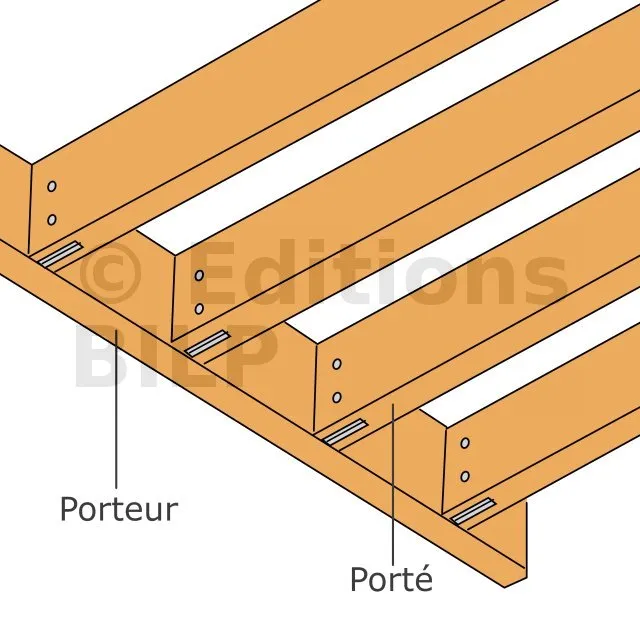

  • Porteur : bois massif, bois composite, lamellé-collé.
  • Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation :

  • Solives
  • Pannes
  • Poutres lisses et montants

Dimensions

Installer la rangée suivante

Placez le second parement en prenant comme référence la première rangée. Comme pour la première rangée, toujours clouer contre le mur au niveau de l’emplacement des poteaux. Tracez des lignes de craie de niveau sur le mur pour marquer les lignes de référence tout en s’assurant que pour chaque rangée, les parements se superposent entre eux de 3 cm.
Installer les autres rangées

Décaler les joints d’about et les autres joints au moins d’un poteau mural tout en continuant l’installation des autres rangées pour assurer l’articulation.

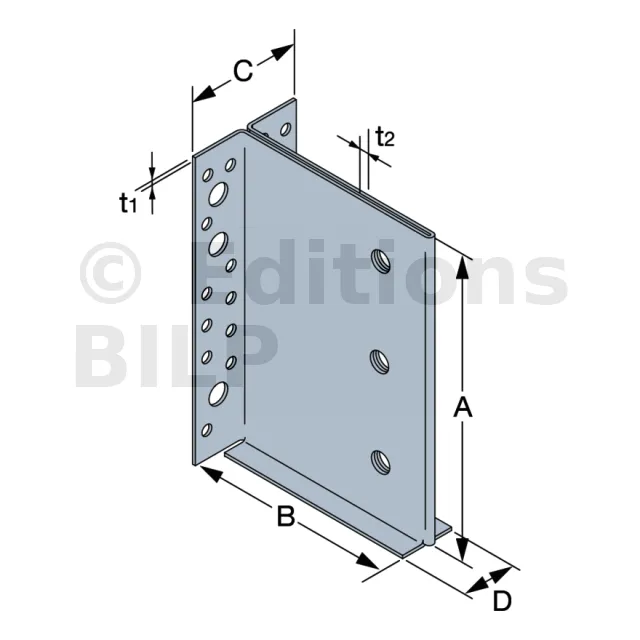

RéférencesDimensions poutre [mm]Dimensions bois porteur [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur Largeur poteau Hauteur Profondeur largeur (C) largeur (D) Epaisseur (t1) Epaisseur (t2) Ø13 Ø5 Ø13
Min. Max. Max. Min.
ETNM135/130/2 70 160 200 92 135 130 70 34 2 5.5 5 14 2
ETNM155/130/2 70 160 230 92 155 130 70 34 2 5.5 6 15 2
ETNM185/130/2 70 160 270 92 185 130 70 34 2 5.5 6 18 2
ETNM230/130/2 80 160 345 92 230 130 80 34 2 5.5 6 22 3

Valeurs caractéristiques - Solive sur poutre

Installer les bandes de démarrage

Découper la bande de démarrage de même épaisseur que les planches à installer. Placez-la le long de la partie inférieure des murs. Installez les bandes découpées à partir du bord, alignées sur les bords inférieurs du revêtement mural. Les premières rangées du parement chevaucheront cette bande et serviront de base pour les autres rangées à installer. Tracez des lignes de craies verticales pour marquer l’emplacement des poteaux muraux. Clouez par la suite les bandes de démarrage avec des clous galvanisés de types 6d suivant les lignes de craies.
Installer les autres rangées

Décaler les joints d’about et les autres joints au moins d’un poteau mural tout en continuant l’installation des autres rangées pour assurer l’articulation.

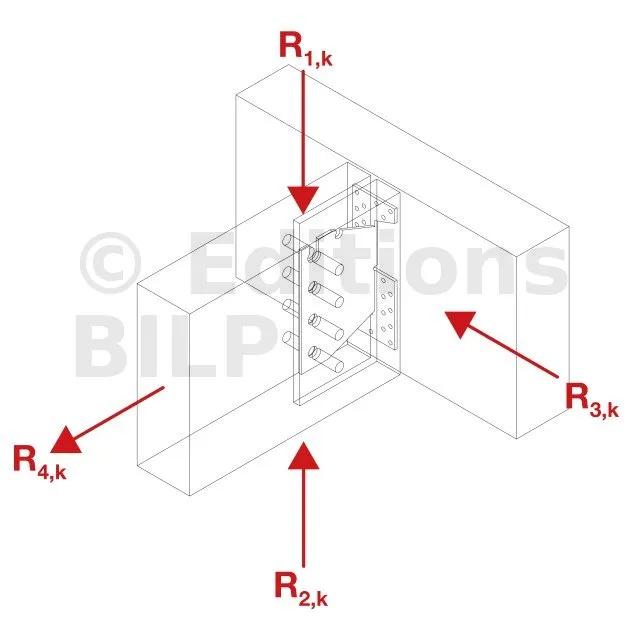

RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k
Quantité Type Quantité Type Longueur de broches [mm]
60 80 100 120 140 160
ETNM135/130/2 14 CNA4,0x50 2 STD12 11.7 12.2 13.1 14.2 15.4 16.6
ETNM155/130/2 15 CNA4,0x50 2 STD12 14.4 15 16 17.2 18.6 20
ETNM185/130/2 18 CNA4,0x50 2 STD12 17.1 17.8 18.9 20.4 22 23.8
ETNM230/130/2 22 CNA4,0x50 3 STD12 26.2 27 28.6 30.6 32.8 35.1

Valeurs caractéristiques - Solive sur poteau

Percez des avant-trous

Il est vrai qu’on peut planter les clous avec un simple marteau. Mais étant donné que les panneaux de fibrociment sont plus durs que le simple bois, il serait préférable de percer des avant-trous dans les coins pour éviter à ce que les extrémités ne se cassent. Toujours s’assurer que les clous soient bien placés avant de les enfoncer.
Installer les bandes de démarrage

Découper la bande de démarrage de même épaisseur que les planches à installer. Placez-la le long de la partie inférieure des murs. Installez les bandes découpées à partir du bord, alignées sur les bords inférieurs du revêtement mural. Les premières rangées du parement chevaucheront cette bande et serviront de base pour les autres rangées à installer. Tracez des lignes de craies verticales pour marquer l’emplacement des poteaux muraux. Clouez par la suite les bandes de démarrage avec des clous galvanisés de types 6d suivant les lignes de craies.
Installer les autres rangées

Décaler les joints d’about et les autres joints au moins d’un poteau mural tout en continuant l’installation des autres rangées pour assurer l’articulation.

RéférencesValeurs caractéristiques - Solive sur poteau
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k
Quantité Type Quantité Type Longueur de broches [mm]
60 80 100 120 140 160
ETNM135/130/2 11 CNA4,0x50 2 STD12 11 11.6 12.5 13.6 14.7 15.9
ETNM155/130/2 10 CNA4,0x50 2 STD12 13.1 13.7 14.7 15.8 17.1 18.4
ETNM185/130/2 12 CNA4,0x50 2 STD12 15.5 16.2 17.3 18.7 20.3 21.9
ETNM230/130/2 18 CNA4,0x50 3 STD12 25.1 25.9 27.4 29.2 31.3 33.4
