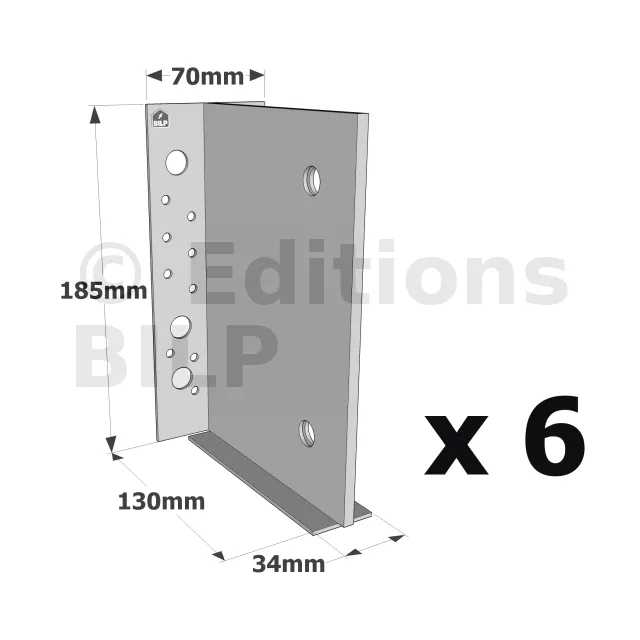

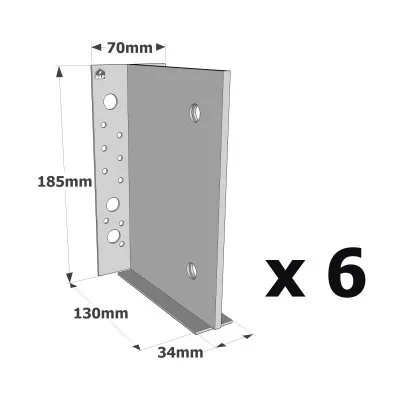

Etrier à âme intérieure pour le BOIS - Réf. ETNM185/130/2_6
- RéférenceETNM185/130/2_6
- Epaisseur2mm
- Fabricationfrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346. Epaisseur 2 mm
- MarqueSIMPSON Strong-Tie
- Hauteur minimale du bois porté185mm
- Hauteur maximale du bois porté270mm
- Code EAN3523140202242
- Largeur70mm
- Profondeur130mm
- Perçages sur porté2Ø13mm
- Perçages sur porteur6Ø13mm - 18Ø5mm
- Fixation solive sur poutre - clouage totalPorteur : 18XCNA4,0X50 - Porté : 2XSTD12
- Fixation solive sur poteauPorteur : 12XCNA4,0X50 - Porté : 2XSTD12
- Entraxe E199mm
- Entraxe E235mm
- Entraxe E3120mm
Étriers en âme intérieures
L‘étrier à âme intérieure permet un assemblage discret sur support bois. Le talon intérieur positionne l’étrier par rapport au bois facilitant le montage des broches.
Caractéristiques :
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Épaisseur 2 mm
Avantages :
- Assemblage invisible,
- Fixation sur bois,
- Mise en œuvre optimisée conforme aux Eurocodes.
Applications
Support :
Porteur :
bois massif, bois composite, lamellé-collé.
Porté :
bois massif, bois composite, lamellé-collé.
Domaines d’utilisation :
- Solives
- Pannes
- Poutres lisses et montants

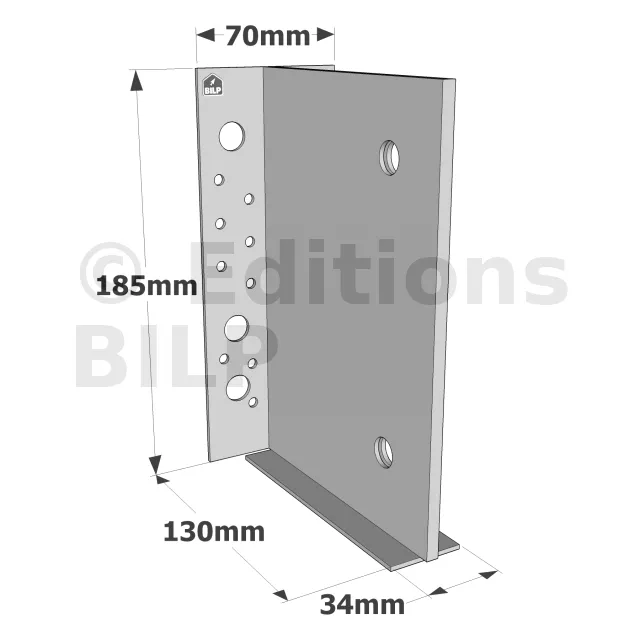

Dimensions
| Références | Dimensions poutre [mm] | Dimensions bois porteur [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | Largeur poteau | Hauteur (A) | Profondeur (B) | largeur (C) | largeur (D) | Epaisseur (t1) | Epaisseur (t2) | Ø13 | Ø5 | Ø13 | ||
| Min. | Max. | Max. | Min. | ||||||||||
| ETNM135/130/2 | 70 | 160 | 200 | 92 | 135 | 130 | 70 | 34 | 2 | 5.5 | 5 | 14 | 2 |
| ETNM155/130/2 | 70 | 160 | 230 | 92 | 155 | 130 | 70 | 34 | 2 | 5.5 | 6 | 15 | 2 |
| ETNM185/130/2 | 70 | 160 | 270 | 92 | 185 | 130 | 70 | 34 | 2 | 5.5 | 6 | 18 | 2 |
| ETNM230/130/2 | 80 | 160 | 345 | 92 | 230 | 130 | 80 | 34 | 2 | 5.5 | 6 | 22 | 3 |
Valeurs caractéristiques - Solive sur poutre
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
| Porteur | Porté | R1,k | ||||||||
| Quantité | Type | Quantité | Type | Longueur de broches [mm] | ||||||
| 60 | 80 | 100 | 120 | 140 | 160 | |||||
| ETNM135/130/2 | 14 | CNA4,0x50 | 2 | STD12 | 11.7 | 12.2 | 13.1 | 14.2 | 15.4 | 16.6 |
| ETNM155/130/2 | 15 | CNA4,0x50 | 2 | STD12 | 14.4 | 15 | 16 | 17.2 | 18.6 | 20 |
| ETNM185/130/2 | 18 | CNA4,0x50 | 2 | STD12 | 17.1 | 17.8 | 18.9 | 20.4 | 22 | 23.8 |
| ETNM230/130/2 | 22 | CNA4,0x50 | 3 | STD12 | 26.2 | 27 | 28.6 | 30.6 | 32.8 | 35.1 |
Valeurs caractéristiques - Solive sur poteau
| Références | Valeurs caractéristiques - Solive sur poteau | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||
| Porteur | Porté | R1,k | ||||||||
| Quantité | Type | Quantité | Type | Longueur de broches [mm] | ||||||
| 60 | 80 | 100 | 120 | 140 | 160 | |||||
| ETNM135/130/2 | 11 | CNA4,0x50 | 2 | STD12 | 11 | 11.6 | 12.5 | 13.6 | 14.7 | 15.9 |
| ETNM155/130/2 | 10 | CNA4,0x50 | 2 | STD12 | 13.1 | 13.7 | 14.7 | 15.8 | 17.1 | 18.4 |
| ETNM185/130/2 | 12 | CNA4,0x50 | 2 | STD12 | 15.5 | 16.2 | 17.3 | 18.7 | 20.3 | 21.9 |
| ETNM230/130/2 | 18 | CNA4,0x50 | 3 | STD12 | 25.1 | 25.9 | 27.4 | 29.2 | 31.3 | 33.4 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Installation
Fixation de la partie femelle de l’ETS :
1. Réaliser une entaille verticale dans la poutre portée (largeur 6 mm).
2. Identifier la position des broches sur la poutre portée.
3. Percer transversalement la poutre portée pour y insérer les broches (Ø12 mm).
4. Réaliser un lamage d’une profondeur de 4 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage.
5. Fixer l’étrier sur le support à l’aide de pointes ou de vis.
6. Présenter la poutre portée de manière à aligner les perçages de la poutre portée et ceux de l’étrier.
7. Mettre en place les broches.
Fixations
Sur porteur bois (exemple : La poutre sur laquelle les étriers seront fixés) :
- Pointes annelées CNA Ø4,0x50 mm ou vis CSA Ø5,0x40 mm
OU
Pour connaître le nombre de pointes ou de vis nécessaires à la fixation des étriers sur le porteur, veuillez consulter les tableaux dans l’onglet "Description" ou l’onglet "Caractéristiques" de chaque fiche produit.
Sur porté (exemple : La poutre que l’étrier va soutenir) :
- Broches en acier S235JR type STD12
- La longueur des broches doit être inférieure ou égale à la largeur de la solive portée
