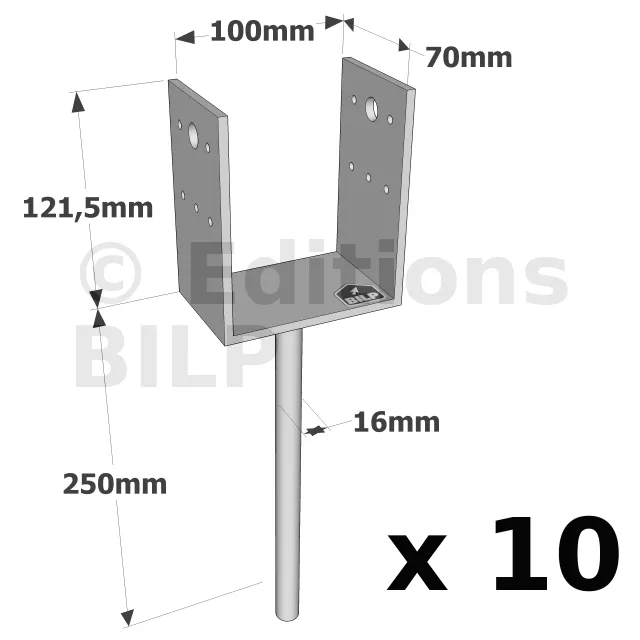

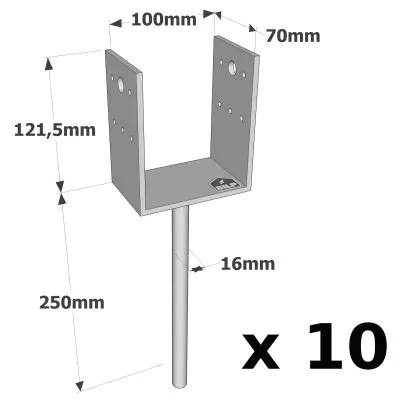

Pieds de poteau en U à sceller - Réf. PPD100/70G_10

EN STOCK
Expédition immédiate disponible pour 1 unité(s).
14€11
  HT  / pied
soit 141.13€ pour 10 pieds de poteau
(169.35 € TTC)
    • 100mm
    • 10 pièces
  • Autres choix

  • Référence
    PPD100/70G_10
  • Epaisseur
    5mm
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF EN 10025 galvanisée à chaud suivant NF EN ISO 1461
  • Marque
    SIMPSON Strong-Tie
  • Perçages platine haute
    10Ø5 - 2Ø13,5
  • Charge maximale admissible en compression
    2.75 tonnes

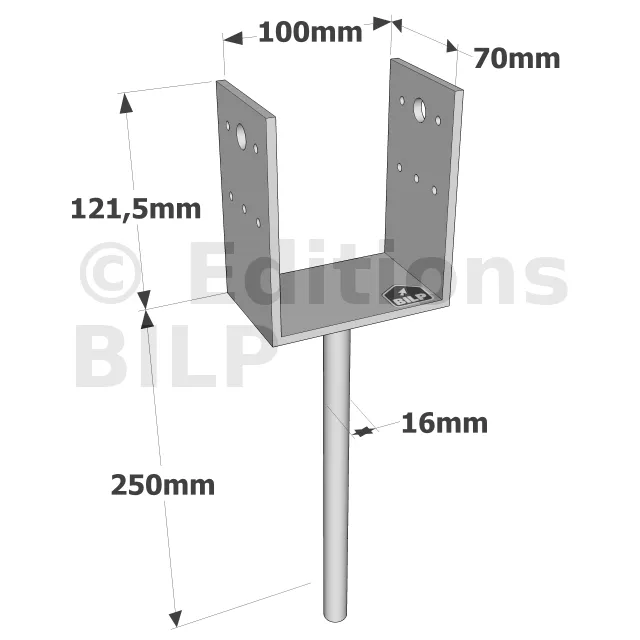

  • Hauteur
    121.5mm
  • Profondeur
    70mm
  • Longueur de la tige
    250mm
  • Diamètre de la tige
    16mm

Pieds de poteau en U à sceller

Caractéristiques :

Matière :

  • Acier S235JR suivant NF EN 10025,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur : 5 mm.

Avantages :

  • Reprise de charge en soulèvement,

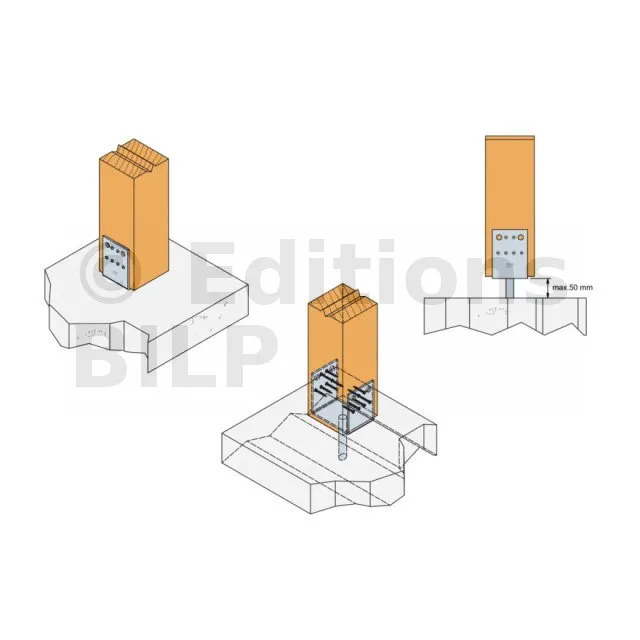

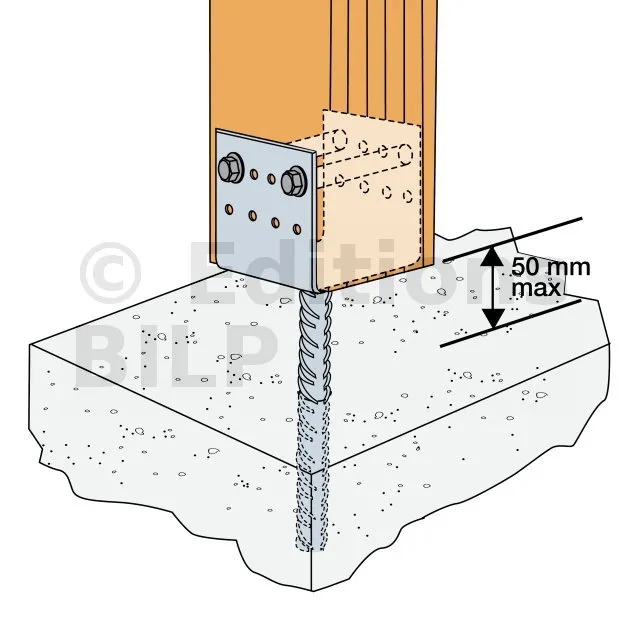

  • Hauteur réglable grâce à la tige à sceller,
  • Discrétion améliorée.

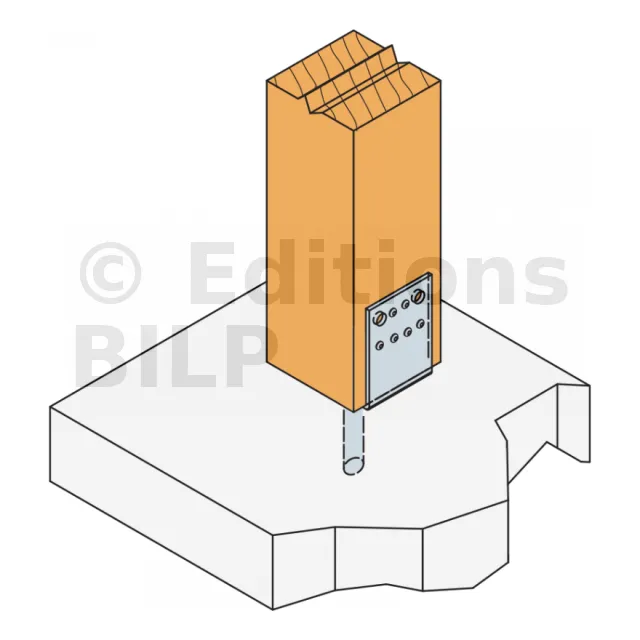

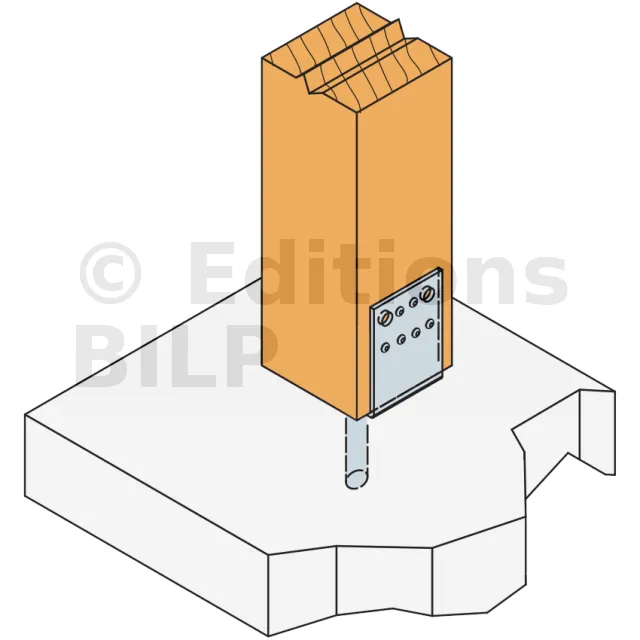

Applications

Support :

  • Porteur : béton.
  • Porté : bois massif, lamellé collé, bois composite.

Domaines d’utilisation :

  • Poteaux de auvent, de pergola.
  • Poteaux de véranda.
  • Poteaux de terrasse.
  • Poteaux de garde corps.

Données techniques

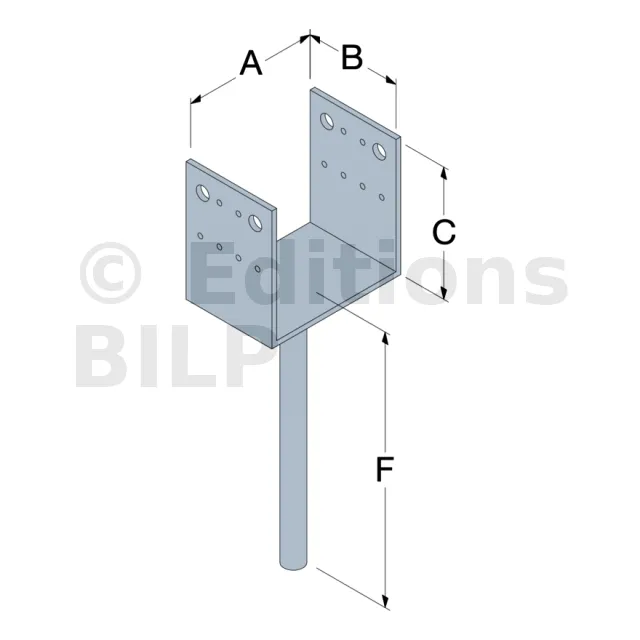

Dimensions


RéférencesDimensions [mm]Perçages platine haute
A B C F G t Ø5 Ø13,5
PPD70/70G 70 70 126.5 250 16 5 10 2
PPD80/70G 80 70 121.5 250 16 5 10 2
PPD90/70G 90 70 126.5 250 16 5 10 2
PPD100/70G 100 70 121.5 250 16 5 10 2
PPD120/90G-FR 120 90 121.5 250 20 5 12 4
PPD140/90G 140 90 121.5 250 20 5 12 4

Valeurs caractéristiques
RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau R1.k
Quantité Type Béton R2.k R3.k R4.k
C20/25
PPD70/70G 10 CNA Ø4.0x40 min( 63.5 ; 40.9/kmod ) min( 18.4 ; 13.5/kmod ) 3.6/kmod min( 10.9 ; 5.8/kmod )
PPD80/70G 10 CNA Ø4.0x40 min( 81.9 ; 40.9/kmod ) min( 18.4 ; 11.4/kmod ) 3.7/kmod min( 10.9 ; 5.8/kmod )
PPD90/70G 10 CNA Ø4.0x40 min( 94.8 ; 54.5/kmod ) min( 18.4 ; 10.4/kmod ) 5.5/kmod min( 14.6 ; 10.8/kmod )
PPD100/70G 10 CNA Ø4.0x40 40.9/kmod 8.7/kmod 3.7/kmod 5.8/kmod
PPD120/90G-FR 12 CNA Ø4.0x40 54.5/kmod 9.4/kmod 7.2/kmod 11.4/kmod
PPD140/90G 12 CNA Ø4.0x40 min( 102.2 ; 54.5/kmod ) 7.8/kmod 7.2/kmod 11.4/kmod

Valeurs caractéristiques simplifiées
RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau R1.k*
Quantité Type Béton R2.k* R3.k* R4.k*
C20/25
PPD70/70G 10 CNA Ø4.0x40 58.4 18.4 5.1 8.2
PPD80/70G 10 CNA Ø4.0x40 58.4 16.2 5.2 8.2
PPD90/70G 10 CNA Ø4.0x40 77.8 14.8 7.8 15.4
PPD100/70G 10 CNA Ø4.0x40 58.4 12.4 5.2 8.2
PPD120/90G-FR 12 CNA Ø4.0x40 77.8 13.4 10.2 16.2
PPD140/90G 12 CNA Ø4.0x40 77.8 11.1 10.2 16.2

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
