Pieds de poteau en U à sceller - Réf. PPD80/70G_10

EN STOCK
Expédition immédiate disponible pour 1 unité(s).
13€03
  HT  / pied
soit 130.27€ pour 10 pieds de poteau
(156.32 € TTC)
    • 80mm
    • 10 pièces
  • Autres choix

  • Référence
    PPD80/70G_10
  • Epaisseur
    5mm
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF EN 10025 galvanisée à chaud suivant NF EN ISO 1461
  • Marque
    SIMPSON Strong-Tie
  • Perçages platine haute
    10Ø5 - 2Ø13,5
  • Charge maximale admissible en compression
    5.96T
  • Hauteur
    126.5mm
  • Profondeur
    70mm
  • Longueur de la tige
    250mm
  • Diamètre de la tige
    16mm

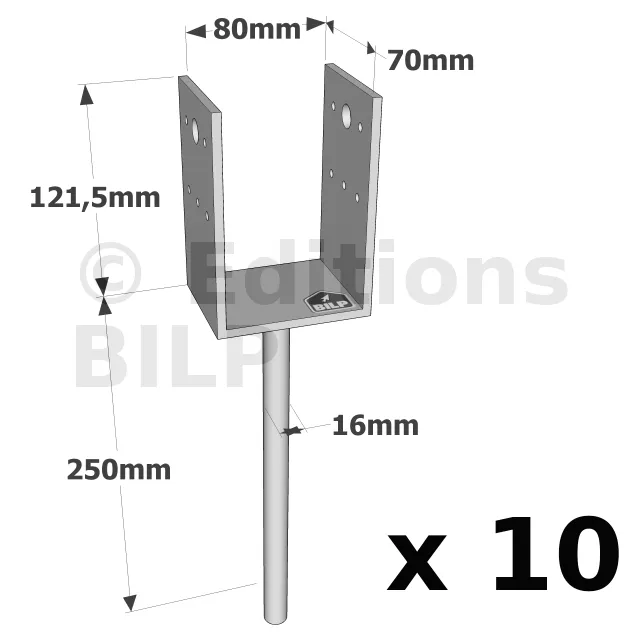

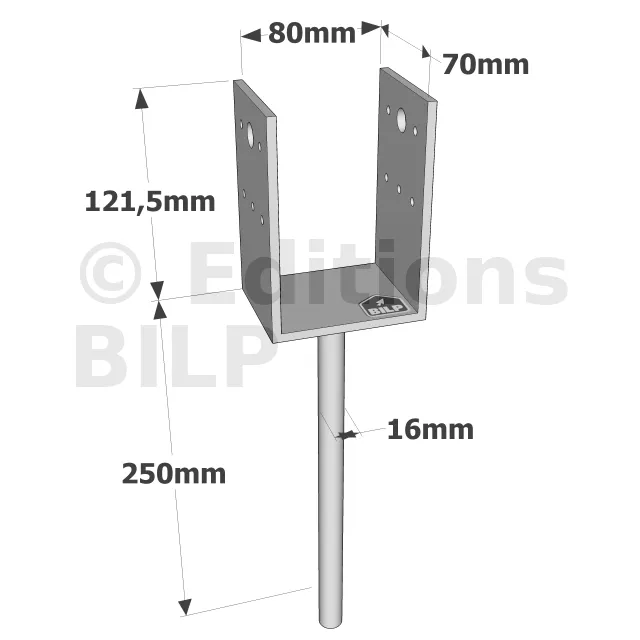

Pieds de poteau en U à sceller

Caractéristiques :

Matière :

  • Acier S235JR suivant NF EN 10025,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur : 5 mm.

Avantages :

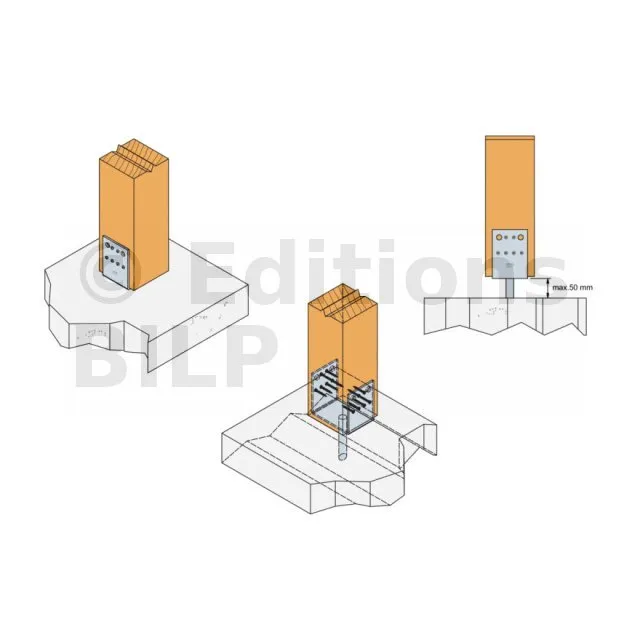

  • Reprise de charge en soulèvement,
  • Hauteur réglable grâce à la tige à sceller,
  • Discrétion améliorée.

Applications

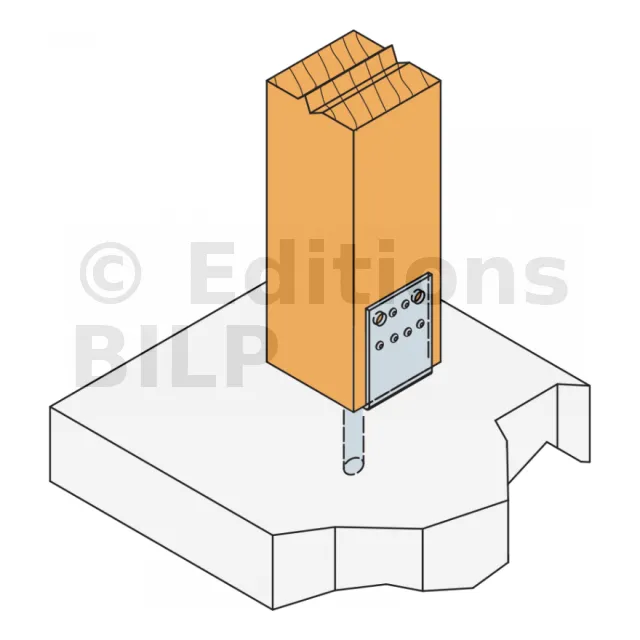

Support :

  • Porteur : béton.
  • Porté : bois massif, lamellé collé, bois composite.

Domaines d’utilisation :

  • Poteaux de auvent, de pergola.
  • Poteaux de véranda.
  • Poteaux de terrasse.
  • Poteaux de garde corps.

Données techniques

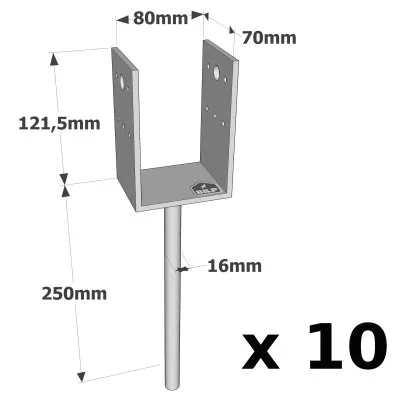

Dimensions


RéférencesDimensions [mm]Perçages platine haute
A B C F G t Ø5 Ø13,5
PPD70/70G 70 70 126.5 250 16 5 10 2
PPD80/70G 80 70 121.5 250 16 5 10 2
PPD90/70G 90 70 126.5 250 16 5 10 2
PPD100/70G 100 70 121.5 250 16 5 10 2
PPD120/90G-FR 120 90 121.5 250 20 5 12 4
PPD140/90G 140 90 121.5 250 20 5 12 4

Valeurs caractéristiques
RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau R1.k
Quantité Type Béton R2.k R3.k R4.k
C20/25
PPD70/70G 10 CNA Ø4.0x40 min( 63.5 ; 40.9/kmod ) min( 18.4 ; 13.5/kmod ) 3.6/kmod min( 10.9 ; 5.8/kmod )
PPD80/70G 10 CNA Ø4.0x40 min( 81.9 ; 40.9/kmod ) min( 18.4 ; 11.4/kmod ) 3.7/kmod min( 10.9 ; 5.8/kmod )
PPD90/70G 10 CNA Ø4.0x40 min( 94.8 ; 54.5/kmod ) min( 18.4 ; 10.4/kmod ) 5.5/kmod min( 14.6 ; 10.8/kmod )
PPD100/70G 10 CNA Ø4.0x40 40.9/kmod 8.7/kmod 3.7/kmod 5.8/kmod
PPD120/90G-FR 12 CNA Ø4.0x40 54.5/kmod 9.4/kmod 7.2/kmod 11.4/kmod
PPD140/90G 12 CNA Ø4.0x40 min( 102.2 ; 54.5/kmod ) 7.8/kmod 7.2/kmod 11.4/kmod

Valeurs caractéristiques simplifiées
RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau R1.k*
Quantité Type Béton R2.k* R3.k* R4.k*
C20/25
PPD70/70G 10 CNA Ø4.0x40 58.4 18.4 5.1 8.2
PPD80/70G 10 CNA Ø4.0x40 58.4 16.2 5.2 8.2
PPD90/70G 10 CNA Ø4.0x40 77.8 14.8 7.8 15.4
PPD100/70G 10 CNA Ø4.0x40 58.4 12.4 5.2 8.2
PPD120/90G-FR 12 CNA Ø4.0x40 77.8 13.4 10.2 16.2
PPD140/90G 12 CNA Ø4.0x40 77.8 11.1 10.2 16.2

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
