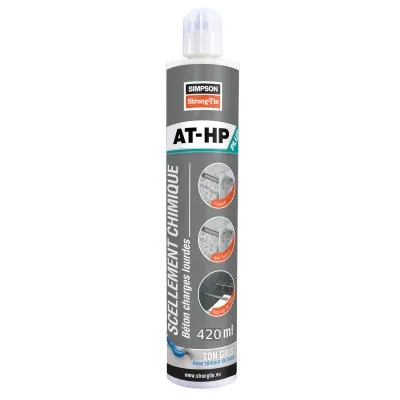

Résine béton charges lourdes avec témoin de pose - Gris - cdt. 420ml - Réf. ATHP420PLUSG-FR

EN STOCK
Expédition immédiate disponible pour 2 unité(s).
26€08
  HT  / cartouche de 420ml
(31.29 € TTC)

  • Référence
    ATHP420PLUSG-FR
  • Conditionnement
    Cartouche
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Contenu
    420ml

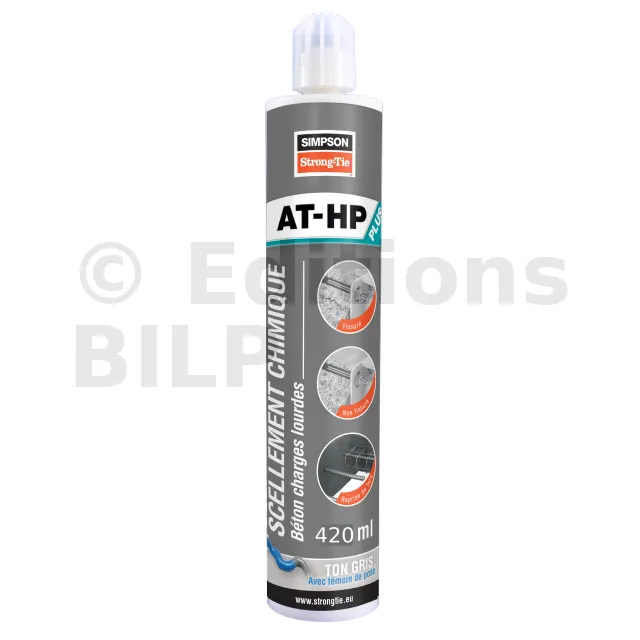

Résine béton charges lourdes avec témoin de pose AT-HP PLUS

L’AT-HP PLUS est une résine béton charges lourdes, préconisée pour la fixation haute performance de tiges filetées ou de fers à béton dans le béton fissuré et non fissuré de C20/25 à C50/60.

Caractéristiques

Matière

  • Résine méthacrylate sans styrène
  • ​Tige filetée : acier électrozingué et inox A4-70

Avantages

  • Témoin de pose : gain de temps et sécurité de pose. Le temps de prise ne se calcule plus, il se voit,
  • Valeur d’adhérence élevée dans le béton,
  • Utilisable en eau potable : certification WRAS,
  • 2 buses fournies.

Applications

Support

  • Béton fissuré et non fissuré : M8 à M30 (charges statiques et quasi statiques, béton sec ou humide),
  • Fer à béton Ø8 à Ø32 (charges statiques et quasi statiques, exposition au feu R180).

Domaines d’utilisation

  • Fixation de garde-corps, grilles, pare-soleils,
  • Extension de balcons,
  • Poutres et poteaux béton,
  • Fixation de poutres métalliques, ponts roulants et échafaudages...

Données techniques

RéférencesInformation produit
Couleur grise Couleur beige Quantité [ml] Poids [kg]
ATHP300PLUSG-FR x - 300 0.575
ATHP420PLUSG-FR x - 420 0.828

Résistance design - Traction - NRd [kN] – hef = 8d – Acier 5.8

RéférencesRésistance design – hef = 8d – Acier 5.8
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP PLUS + LMAS M8 - - - - 10.7 12 12 12
AT-HP PLUS + LMAS M10 - - - - 15.9 17.8 19.3 19.3
AT-HP PLUS + LMAS M12 8.4 8.8 9 9.2 21.7 24.3 26.7 28
AT-HP PLUS + LMAS M16 15 15.6 16.1 16.4 34.3 38.4 42.2 44.6
AT-HP PLUS+ LMAS M20 - - - - 50.2 56.3 61.8 65.3
AT-HP PLUS+ LMAS M24 - - - - 67.5 75.6 83.1 87.8

Béton :

  • Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  • Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.

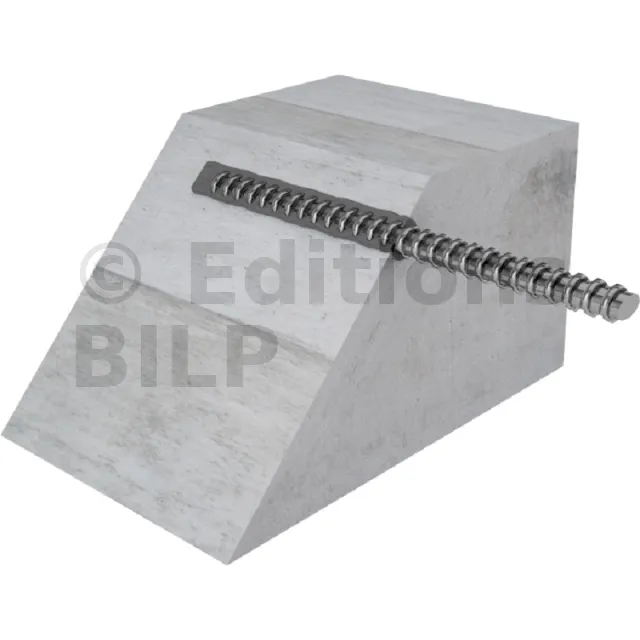

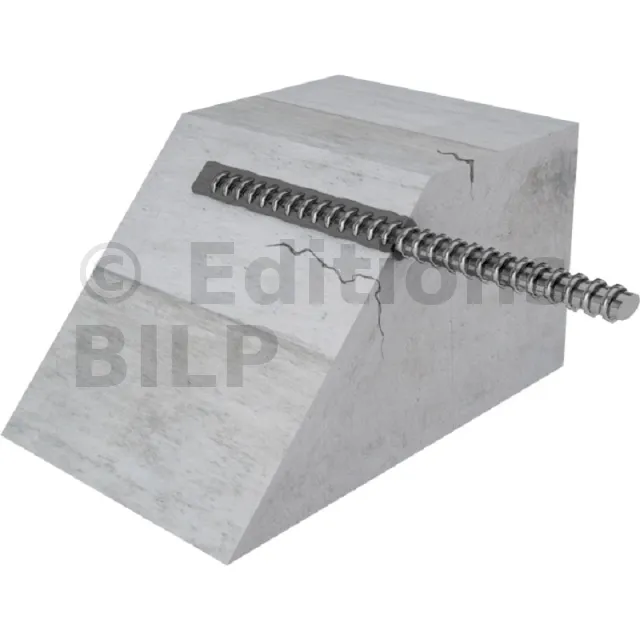

  • Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction - NRd [kN] – hef = 12d – Acier 5.8

RéférencesRésistance design – hef = 12d – Acier 5.8
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP PLUS + LMAS M8 - - - - 12 12 12 12
AT-HP PLUS + LMAS M10 - - - - 19.3 19.3 19.3 19.3
AT-HP PLUS + LMAS M12 12.7 13.2 13.5 13.8 28 28 28 28
AT-HP PLUS + LMAS M16 22.5 23.4 24.1 24.5 51.4 52.7 52.7 52.7
AT-HP PLUS+ LMAS M20 - - - - 75.4 82 82 82
AT-HP PLUS+ LMAS M24 - - - - 101.3 113.4 118 118

Béton :

  • Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  • Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
  • Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction - NRd [kN] – hef = 8d – Acier inox A4-70

RéférencesRésistance design – hef = 8d – Acier inox A4-70
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP PLUS + LMAS M8 - - - - 10.7 12 13.2 13.9
AT-HP PLUS + LMAS M10 - - - - 15.9 17.8 19.6 20.7
AT-HP PLUS + LMAS M12 8.4 8.8 9 9.2 21.7 24.3 26.7 28.2
AT-HP PLUS + LMAS M16 15 15.6 16.1 16.4 34.3 38.4 42.2 44.6
AT-HP PLUS+ LMAS M20 - - - - 50.2 56.3 61.8 65.3
AT-HP PLUS+ LMAS M24 - - - - 67.5 75.6 83.1 87.8

Béton :

  • Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  • Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
  • Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction - NRd [kN] – hef = 12d – Acier inox A4-70

RéférencesRésistance design – hef = 12d – Acier inox A4-70
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP PLUS + LMAS M8 - - - - 13.9 13.9 13.9 13.9
AT-HP PLUS + LMAS M10 - - - - 21.9 21.9 21.9 21.9
AT-HP PLUS + LMAS M12 12.7 13.2 13.5 13.8 31.6 31.6 31.6 31.6
AT-HP PLUS + LMAS M16 22.5 23.4 24.1 24.5 51.4 57.6 58.8 58.8
AT-HP PLUS+ LMAS M20 - - - - 75.4 84.4 92 92
AT-HP PLUS+ LMAS M24 - - - - 101.3 113.4 124.6 131.7

Béton :

* Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
* Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dall doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
* Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement – VRd [kN] – hef = 8d – Acier 5.8

RéférencesRésistance design – hef = 8d – Acier 5.8
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50
AT-HP PLUS +LMAS M8 - - - 7.2 7.2 7.2 7.2
AT-HP PLUS + LMAS M10 - - - 12 12 12 12
AT-HP PLUS + LMAS M12 16.8 16.8 16.8 16.8 16.8 16.8 16.8
AT-HP PLUS + LMAS M16 30 31.2 31.2 31.2 31.2 31.2 31.2
AT-HP PLUS+ LMAS M20 - - - 48.8 48.8 48.8 48.8
AT-HP PLUS + LMAS M24 - - - 70.4 70.4 70.4 70.4

Béton :

  • Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  • Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
  • Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement – VRd [kN] – hef = 12d – Acier 5.8

RéférencesRésistance design – hef = 12d – Acier 5.8
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP PLUS + LMAS M8 - - - - 7.2 7.2 7.2 7.2
AT-HP PLUS + LMAS M10 - - - - 12 12 12 12
AT-HP PLUS + LMAS M12 16.8 16.8 16.8 16.8 16.8 16.8 16.8 16.8
AT-HP PLUS + LMAS M16 31.2 31.2 31.2 31.2 31.2 31.2 31.2 31.2
AT-HP PLUS+ LMAS M20 - - - - 48.8 48.8 48.8 48.8
AT-HP PLUS + LMAS M24 - - - - 70.4 70.4 70.4 70.4

Béton :

  • Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  • Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
  • Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [KN] – hef = 8D – Acier INOX A4-70

RéférencesRésistance design – hef = 8d – Acier inox A4-70
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP PLUS + LMAS M8 - - - - 8.3 8.3 8.3 8.3
AT-HP PLUS + LMAS M10 - - - - 12.8 12.8 12.8 12.8
AT-HP PLUS + LMAS M12 16.9 17.6 18.1 18.4 19.2 19.2 19.2 19.2
AT-HP PLUS + LMAS M16 30 31.2 32.1 32.7 35.3 35.3 35.3 35.3
AT-HP PLUS+ LMAS M20 - - - - 55.1 55.1 55.1 55.1
AT-HP PLUS + LMAS M24 - - - - 79.5 79.5 79.5 79.5

Béton :

  • Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  • Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
  • Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [KN] – hef = 12D – Acier INOX A4-70

RéférencesRésistance design – hef = 12d – Acier inox A4-70
Traction - NRd [kN]
Béton fissuré Béton non fissuré
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP PLUS + LMAS M8 - - - - 8.3 8.3 8.3 8.3
AT-HP PLUS + LMAS M10 - - - - 12.8 12.8 12.8 12.8
AT-HP PLUS + LMAS M12 19.2 19.2 19.2 19.2 19.2 19.2 19.2 19.2
AT-HP PLUS + LMAS M16 35.3 35.3 35.3 35.3 35.3 35.3 35.3 35.3
AT-HP PLUS+ LMAS M20 - - - - 55.1 55.1 55.1 55.1
AT-HP PLUS + LMAS M24 - - - - 79.5 79.5 79.5 79.5

Béton :

  • Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  • Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
  • Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design – Moment de flexion – MRd [Nm] – Béton

RéférencesRésistance design – Moment de flexion – MRd [Nm]
Acier 5.8 Acier inox A4-70
AT-HP PLUS + LMAS M8 15.2 16.7
AT-HP PLUS + LMAS M10 29.6 34
AT-HP PLUS + LMAS M12 52.8 59
AT-HP PLUS + LMAS M16 133.6 149.4
AT-HP PLUS+ LMAS M20 260.8 29
AT-HP PLUS + LMAS M24 448.8 502.6

Béton :

  • Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
  • Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
  • Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design – Traction – NRd [kN] – Fers à béton

RéférencesRésistance design – NRd – Acier 5.8 [kN]
​Béton non fissuré
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP PLUS + Ø8 6.3 7 7.7 8.1 9.4 10.5 11.5 12.2
AT-HP PLUS + Ø10 10.5 11.7 12.9 13.6 15.7 17.6 19.3 20.4
AT-HP PLUS+ Ø12 14.1 15.8 17.3 18.3 21.1 23.6 26 27.4
AT-HP PLUS + Ø14 19.1 21.4 23.6 24.9 28.7 32.2 35.3 37.3
AT-HP PLUS + Ø16 23.2 26 28.6 34.8 34.8 39 42.8 52.2
AT-HP PLUS + Ø20 36.3 40.6 44.6 47.2 54.4 61 66.9 70.8
AT-HP PLUS + Ø25 52.3 58.6 64.4 68 78.5 87.9 96.6 102.1

Résistance design – Cisaillement – VRd [kN] – Fers à béton

RéférencesRésistance design – VRd – Acier 5.8 [kN]
​Béton non fissuré
hef = 8d hef = 12d
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
AT-HP PLUS + Ø8 9.3 9.3 9.3 9.3 9.3 9.3 9.3 9.3
AT-HP PLUS + Ø10 14.7 14.7 14.7 14.7 14.7 14.7 14.7 14.7
AT-HP PLUS + Ø12 20.7 20.7 20.7 20.7 20.7 20.7 20.7 20.7
AT-HP PLUS + Ø14 28 28 28 28 28 28 28 28
AT-HP PLUS + Ø16 36.7 36.7 36.7 36.7 36.7 36.7 36.7 36.7
AT-HP PLUS + Ø20 57.3 57.3 57.3 57.3 57.3 57.3 57.3 57.3
AT-HP PLUS + Ø25 90 90 90 90 90 90 90 90

Résistance design – Moment de flexion – MRd [Nm] – Fers à béton

RéférencesRésistance design – Moment de flexion – MRd [Nm]
AT-HP PLUS + Ø8 22
AT-HP PLUS + Ø10 43.3
AT-HP PLUS + Ø12 74.7
AT-HP PLUS + Ø14 118.7
AT-HP PLUS + Ø16 176.7
AT-HP PLUS + Ø20 345.3
AT-HP PLUS + Ø25 674.7
