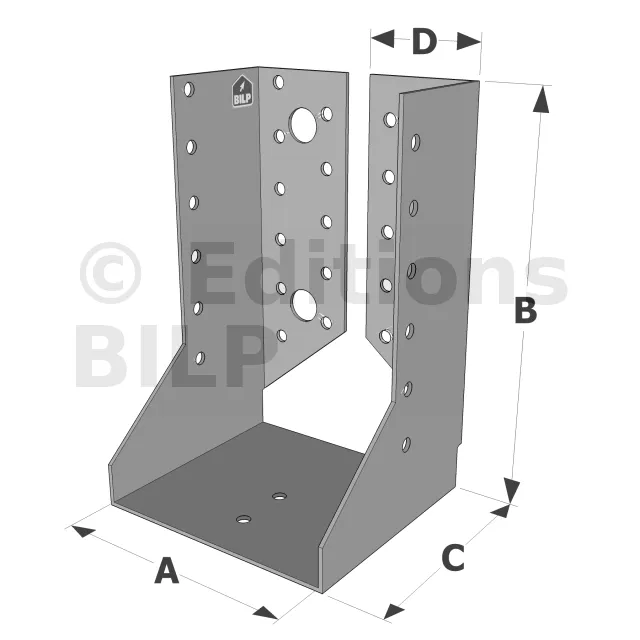

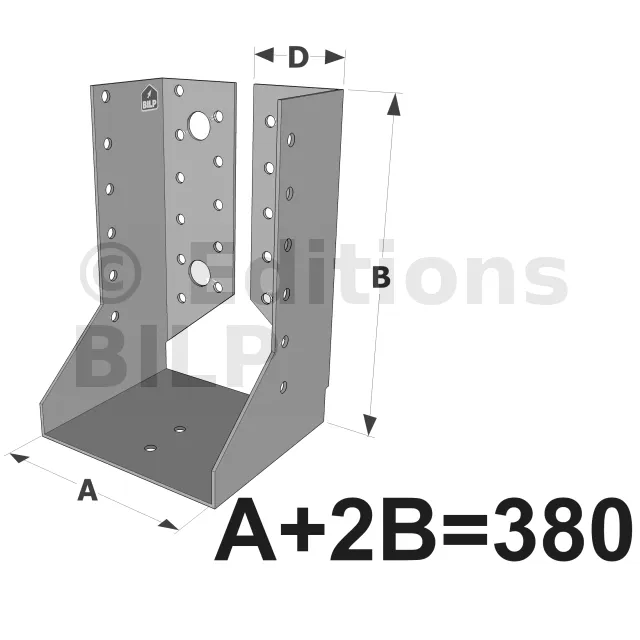

Sabot à ailes intérieures - Inox A4 - Réf. SAIX380/64/1,5
Mise en œuvre
Fixations
ATTENTION : l’utilisation de fixations inox est obligatoire avec les sabots inox. L’utilisation de matériaux différents entraine une corrosion prématurée de l’inox.
Sur porté :
- Pointes annelées CNA4.0 x 50S,
- Pointes annelées CNA4.0 x 35S pour les épaisseurs inférieures à 64 mm,
- Vis inox CSAS Ø5.0 x 40 mm,
- Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA4,0 x 50S,
- Pointes annelées CNA4,0 x 35S pour les épaisseurs inférieures à 64 mm,
- Vis inox CSAS Ø 5.0 x 40 mm,
- Vis inox CSAS Ø 5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur.
2. Présenter le sabot et préfixer les ailes de chaque côté.
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.
4. Finaliser la fixation sur chaque aile.
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Assemblage bois massif sur solive bois
Assemblage bois massif sur poteau bois
