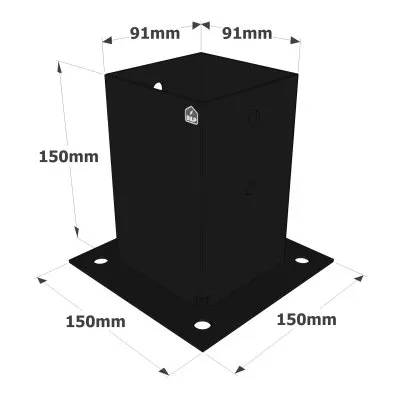

Pied de poteau carré de jardin - Finition NOIRE - Réf. PPJBT90PB
-
RéférencePPJBT90PB
-
Fabricationfrançaise
-
MatériauAcier DD11 suivant NF EN 10111, primaire électrozinguée suivant ISO 2081,
-
MarqueSIMPSON Strong-Tie
-

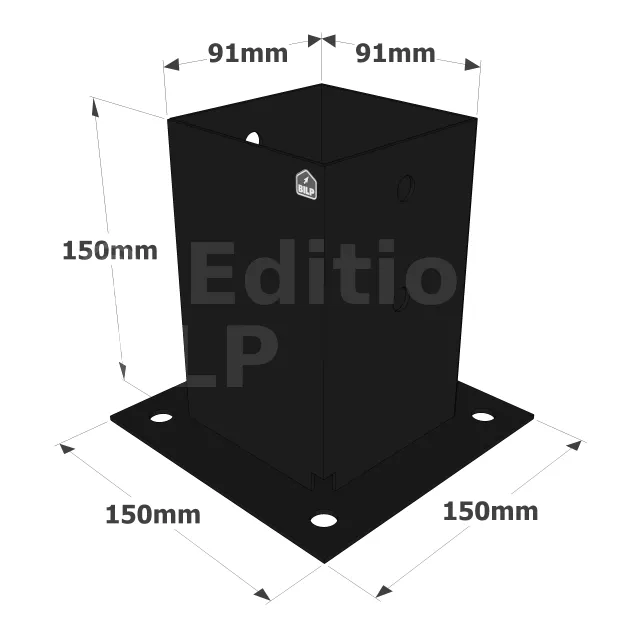

Largeur (D)150mm
-
Largeur (C)91mm
-
Largeur (E)150mm
-
Épaisseur t12mm
-
Épaisseur t22.5mm
-
Perçage sur le corps4Ø11
-
Perçage sur la platine4Ø12
-
FinitionNOIRE (Peinture en poudre Polyester Architecture RAL9005)

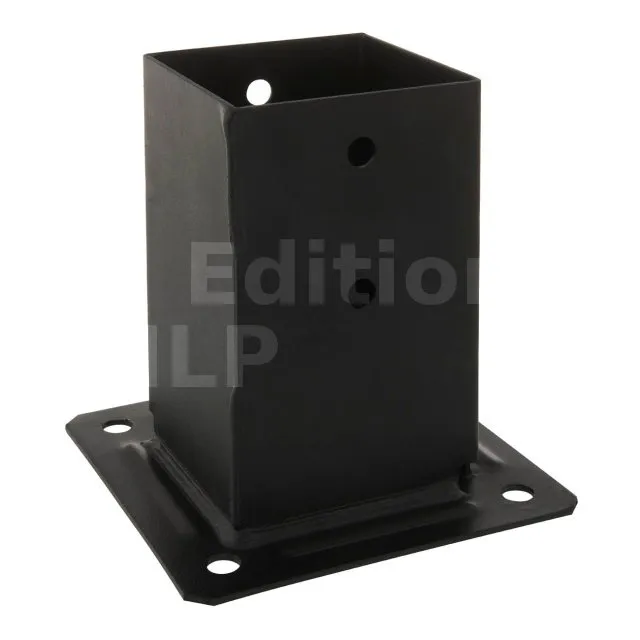

Pied de poteau carré de jardin - Finition noire
Les pieds de poteau carrés sur platine noirs PPJBTPB sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à monter, ils offrent un résultat discret dans la structure.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Primaire électrozinguée suivant ISO 2081,
- Finition peinture en poudre Polyester Architecture RAL9005,
- Épaisseur : 2 mm (corps) et 2.5 mm (platine).
Avantages
- Finition noire pour un assemblage discret dans la structure,
- Double traitement de surface pour une meilleure résistance à la corrosion,
- Platine renforcée pour une plus grande résistance à la déformation,
- Angles de la platine découpés pour plus de sécurité,
- Compatible avec les sections de poteau 70 x 70 mm et 90 x 90 mm du marché.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques
Dimensions

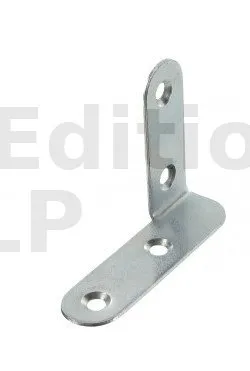

La fixation par des équerres : elles sont spécialement adaptées pour un assemblage de bois perpendiculaires l’un contre l’autre. Elles sont fixées par des pointes D4 ou des vis D5 avec une longueur d’ancrage de 30mm au minimum.

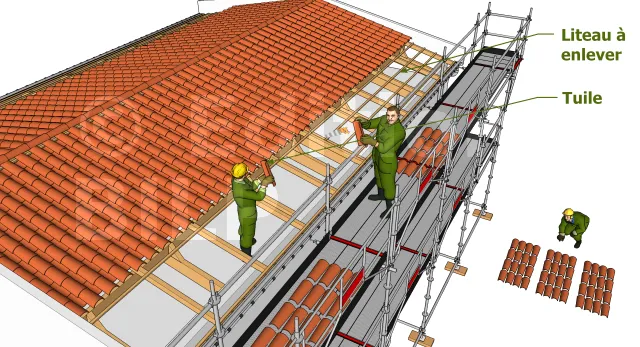

Vous devrez retirer et mettre de côté les tuiles de la toiture existante du bas du rampant sur quelques rangs en fonction de votre toiture. Ces derniers pourront encore servir si vous le souhaitez pour la couverture de la nouvelle toiture. Si la pente de votre toiture est assez faible, il vous faudra également enlever les liteaux en les découpant.
| Références | Dimensions [mm] | Perçages | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Partie haute | Platine | |
| Ø11 | Ø12 | ||||||||
| PPJBT70PB | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT90PB | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Poteau :
- Boulons,
- Tirefonds LAG Ø10 mm.
Platine :
- Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Mise en garde
La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en œuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).

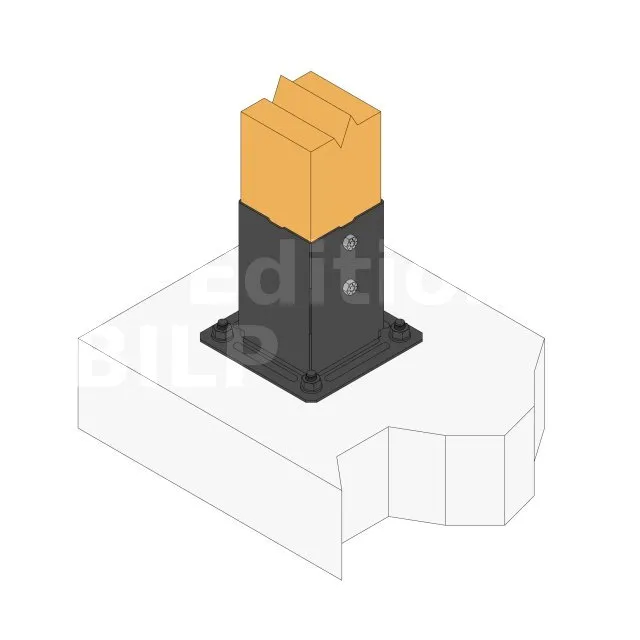

Installation
Partie basse :
1. Positionner le pied de poteau dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées
Partie haute :
- Placer le poteau dans le pied de poteau.
- Fixer le poteau dans le pied de poteau.

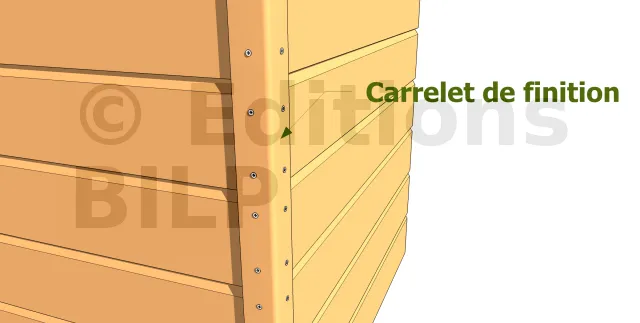

Quand on parle de construction bois, les vis sont les premières fixations à qui l’on pense immédiatement. Son avantage dans cet assemblage est que l’on peut mettre en œuvre le carrelet de finition même après la pose du bardage, mais c’est un peu relatif car il est tout à fait préférable de poser les carrelets avant pour qu’ils servent de base pour le départ des fixations de bardages, un autre inconvénient aussi est que les vis sont ancrées en bout des lames de bardage, ce qui rend l’assemblage pas très résistant.

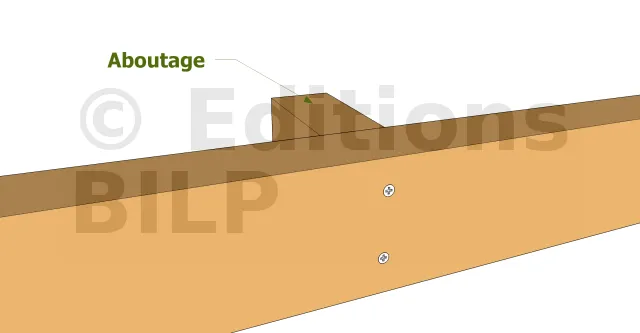

- Technique 1 : la fixation par des vis : dans ce type d’assemblage, quand il s’agit de fixation bois sur bois, les vis sont incontournables. En effet, elles ont l’avantage de permettre un montage et un démontage très facile. Afin d’avoir une bonne emprise de fixation, il faudra une longueur d’ancrage de 30mm au minimum dans la pièce de bois à fixer.
- Technique 2 : la fixation par des pointes : tout comme la technique précédente, cette fixation est aussi incontournable dans un assemblage de bois sur bois. Cependant, la différence réside dans le fait que la pointe est une fixation définitive et ne permet donc pas un démontage. Afin d’avoir une bonne emprise de fixation, il faudra une longueur d’ancrage de 30mm au minimum dans la pièce de bois à fixer.
