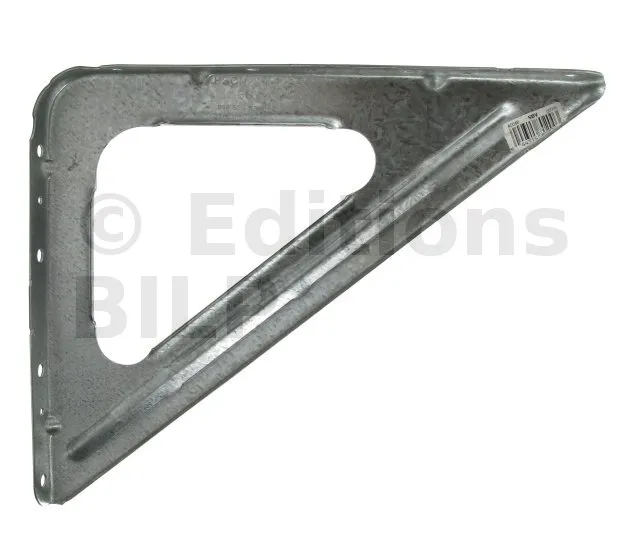

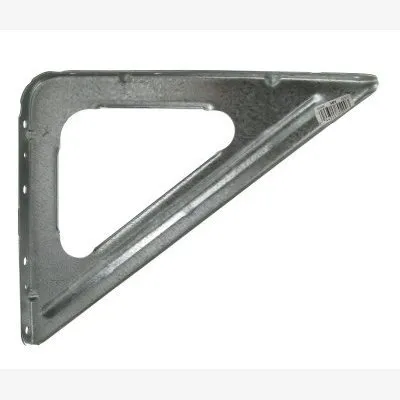

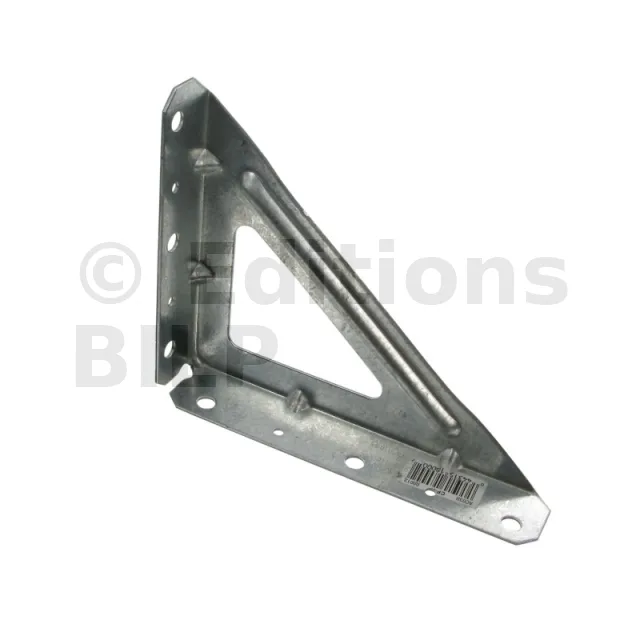

Console pour fortes charges - Pour étagères à partir de 280mm de profondeur - Réf. SBV-FR_24
La console SBV est utilisée pour la mise en œuvre d’étagères. Elle est renforcée afin de pouvoir reprendre de fortes charges.
-
RéférenceSBV-FR_24
-
Epaisseur1.6mm
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 suivant ASTM A653
-
MarqueSIMPSON Strong-Tie
-
PerçagesAile A : 2Ø4 et 4Ø7 ; Aile B : 3Ø4 et 4Ø7
-
Largeur19mm
-
Hauteur278mm
-
Profondeur229mm
Caractéristiques
Matière :
- Acier galvanisé G90 suivant ASTM A653
- Épaisseur : 1,6 mm.
Avantages
- Bonne rigidité de l’équerre,
- Pour étagères à partir de 280 mm de profondeur.

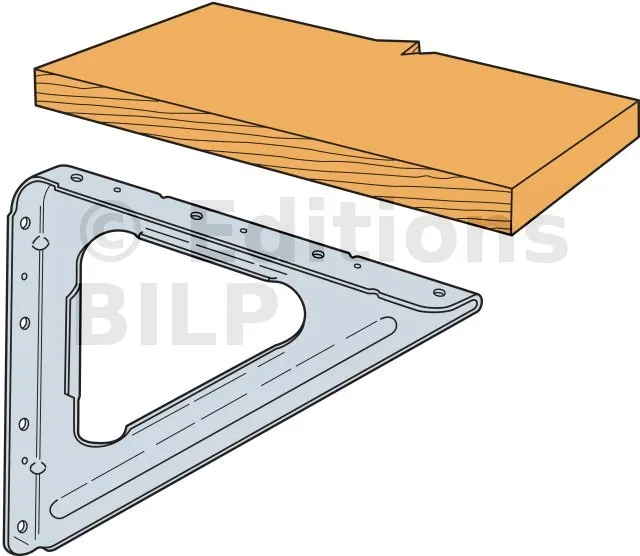

Applications
Supports :
- Porteur : béton, maçonnerie, bois, acier
- Porté : planchers ou bois massif, panneaux.
Domaines d’utilisation :
- Étagère de rangement pour fortes charges
- Appui de fenêtre
- Support de comptoir
- Ancrage de planches de coffrage, ...
Données techniques

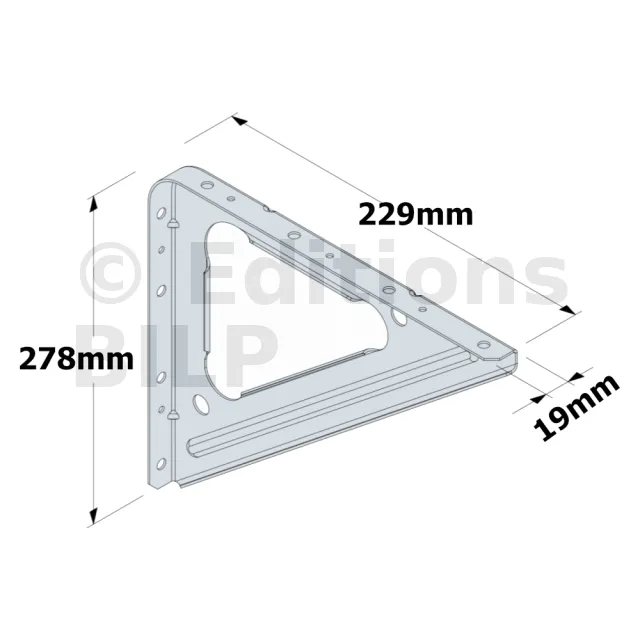

Dimensions

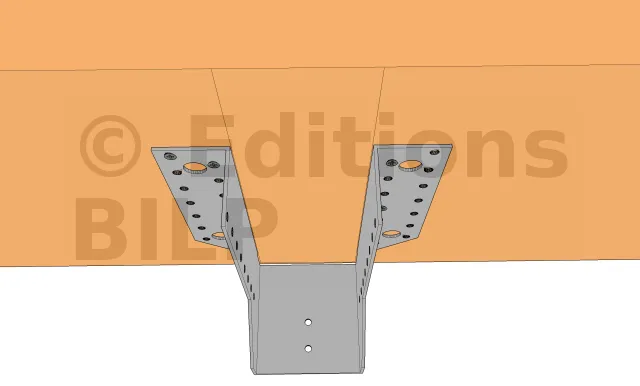

Pour faciliter l’installation de la poutre portée, il faut que le sabot soit légèrement plus ouvert tant en haut qu’en bas

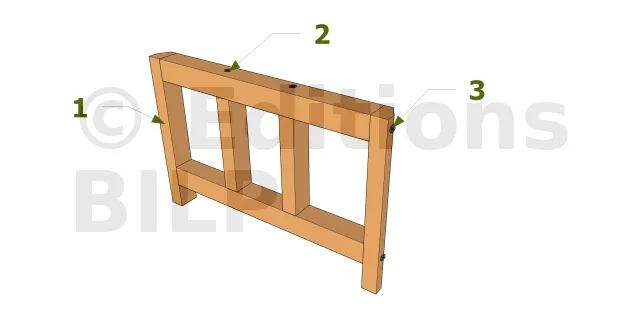

- 1 : Assembler les traverses et les entretoises
- 2. Fixer les extrémités des entretoises intérieures aux traverses par vissage ou par clouage
- 3. Fixer les entretoises latérales aux traverses par vissage ou par clouage

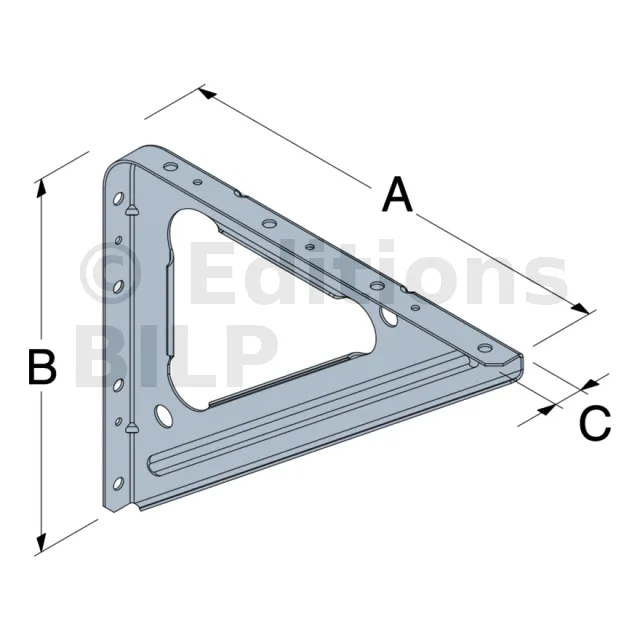

| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø4[mm] | Ø7[mm] | Ø4[mm] | Ø7[mm] | |
| SBV-FR | 229 | 278 | 19 | 1.6 | 2 | 4 | 3 | 4 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
Sur béton :
Sur métal :
- Boulons
- Rivets.

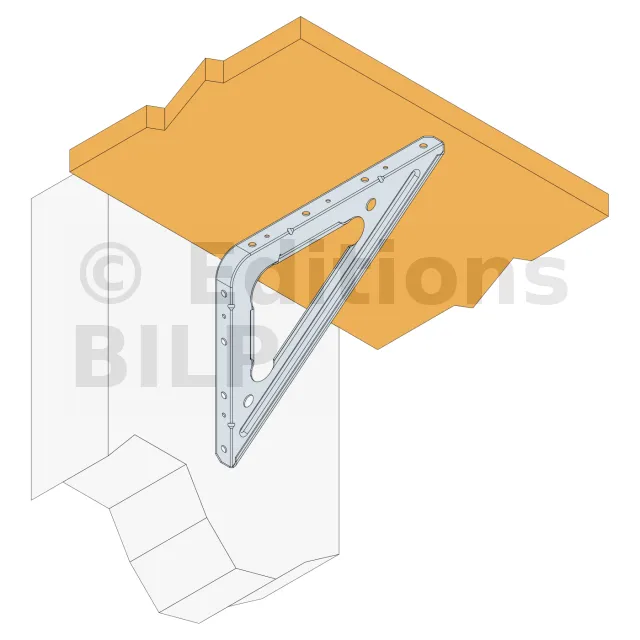

Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.

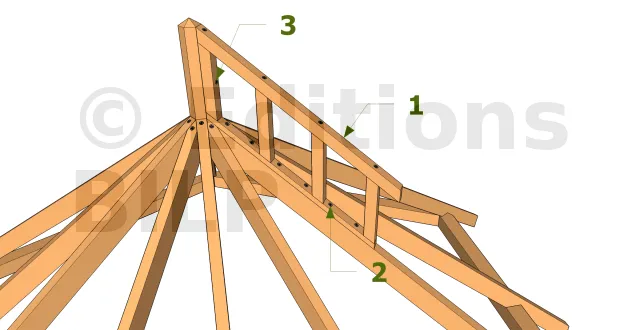

- 1. Poser les modules de chevrons de gradin au-dessus des chevrons principaux
- 2. Fixer les modules de chevrons aux chevrons principaux par vissage ou par clouage
- 3. Fixer les modules de chevrons à la clé de charpente par vissage ou par clouage
