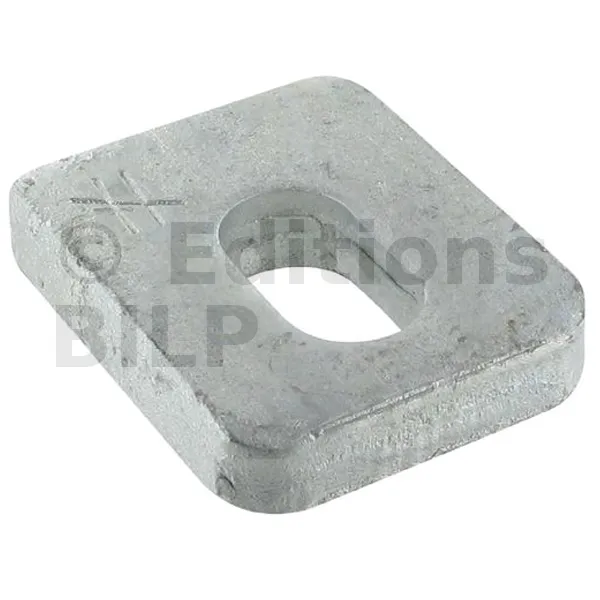

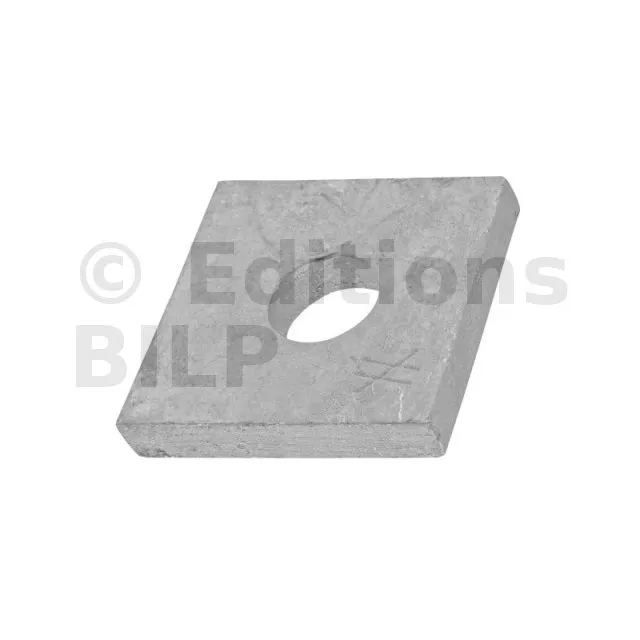

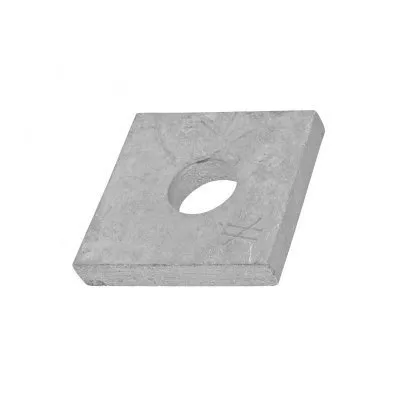

Rondelle pour ancrages AH 50x50x8mm - Réf. US50/50/8G-B
-
RéférenceUS50/50/8G-B
-
Epaisseur8mm
-
FabricationFrançaise
-
MatériauAcier S235JR
-
MarqueSIMPSON Strong-Tie
-
FinitionGalvanisation à chaud
-
Perçages18mm
Rondelle pour ancrages AH et HTT5
Produit complémentaire aux ancrages pour montant d’ossature AH et HTT5. Utilisable pour divers assemblages bois.
Caractéristiques
Matière
- Acier S235JR,
- Finition galvanisation à chaud.
Avantages

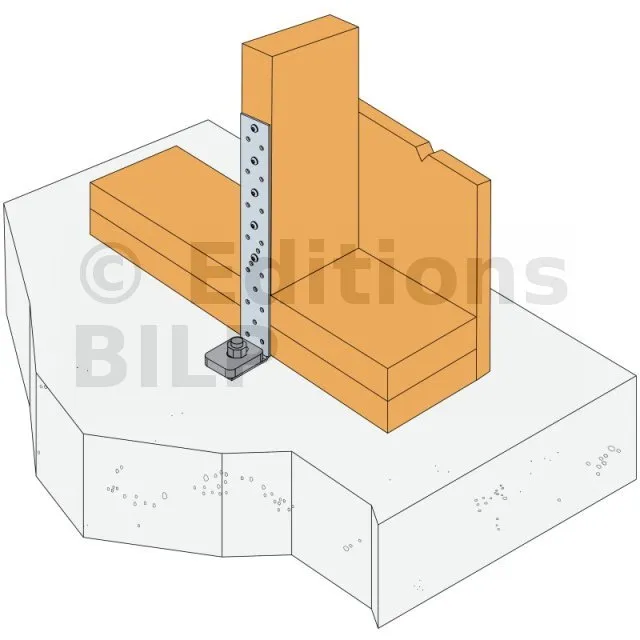

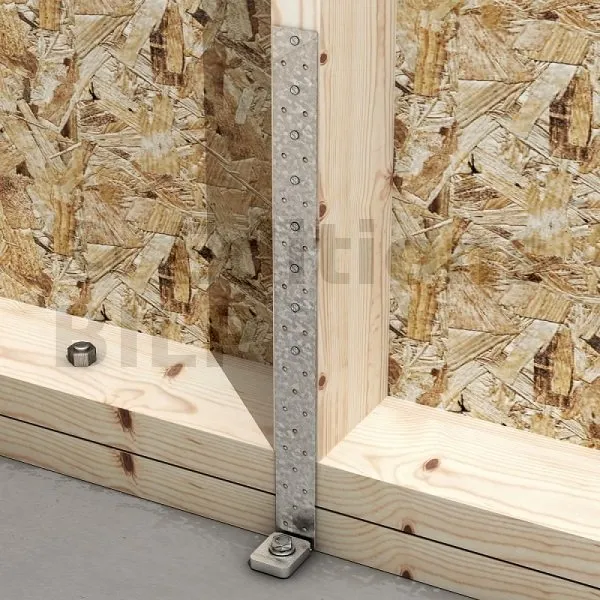

US50/50/8G, associée à l’ancrage AH :
- Renforce la connexion montant-lisse basse,
- Empêche le soulèvement du montant,
- Compatible avec les montants de 45 mm.
US50/50/8G, associée à l’ancrage HTT5 :
- Permet d’augmenter la résistance au soulèvement de l’ancrage HTT5.
Applications
Support
- Bois,
- Béton, ...
Domaines d’utilisation
- Doublage des montants de murs ossature bois,
- Assemblages bois, ...
Données techniques
Dimensions

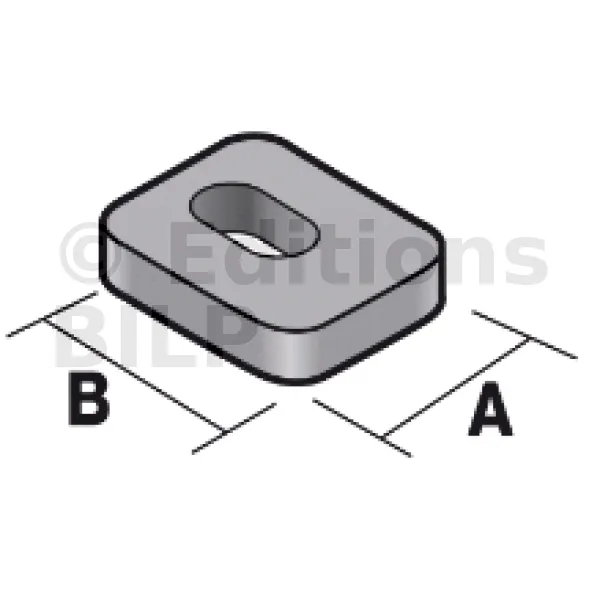

| Références | DB nr. | NOBB nr. | Dimensions [mm] | |||
|---|---|---|---|---|---|---|
| A | B | Ep. | Perçages | |||
| US50/50/8G | 7742588 | 21744487 | 40 | 50 | 10 | 13,5x25 |
| US50/50/8G | 5104727 | 43815236 | 50 | 50 | 8 | 18 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation

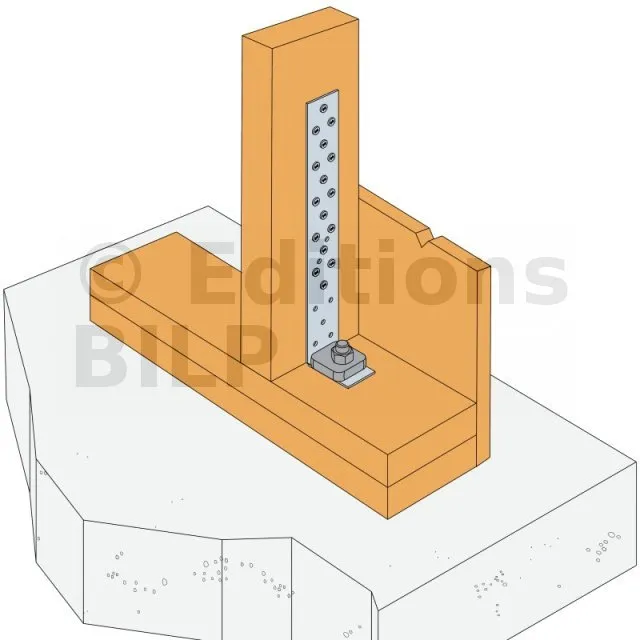

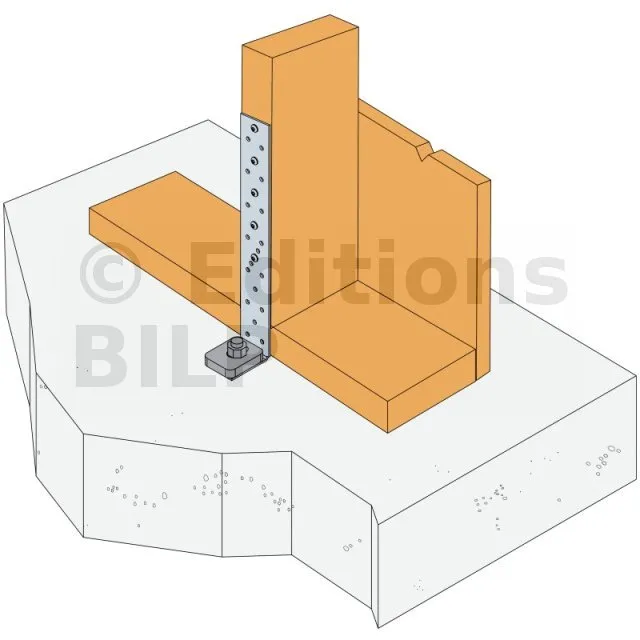

- En association avec l’ancrage AH, la rondelle US40/50/10G garantit les efforts de reprise de charge : elle évite le dépliage de l’équerre lors du soulèvement. La rondelle US50/50/8G est fournie directement collée sur l’ancrage AH.

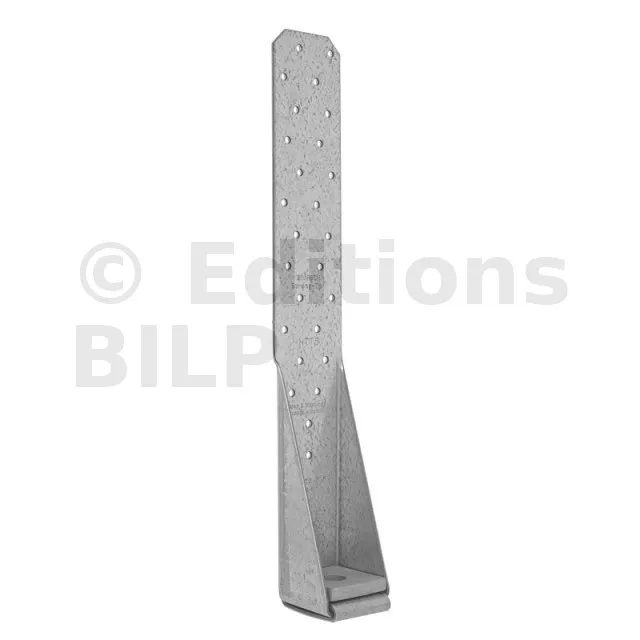

- En association avec l’ancrage HTT5, la rondelle US50/50/8G permet d’augmenter sa capacité au soulèvement. La résistance de la fixation dans le support est néanmoins à vérifier.
[%]
[en degré]

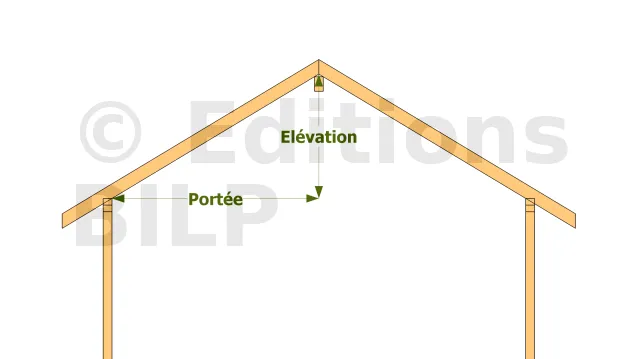

Exemple : une pente qui s’élève de 1m (Élévation) pour 1m parcouru horizontalement (portée), correspond à une pente de 100% (1/1) ou 45° (ArcTan[1]).
La sous-face des poutres de renfort peut optionnellement recevoir un lambris ou du placo. Le volume formé entre les renforts et les chevrons peut être utilisé pour le stockage, dans la limite du raisonnable.
C’est la solution la plus sophistiquée.

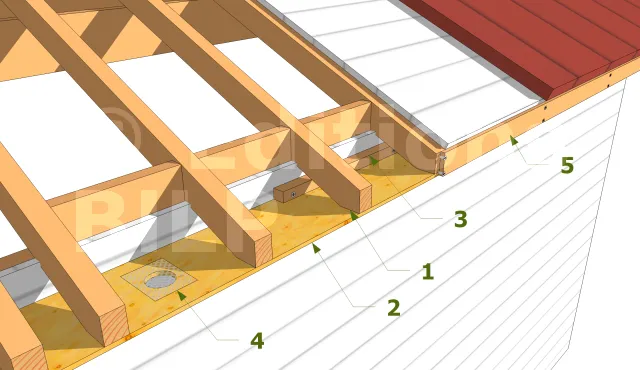

- 1 : le bas des chevrons doit être taillé à l’horizontale de façon un offrir une surface d’appui plane
