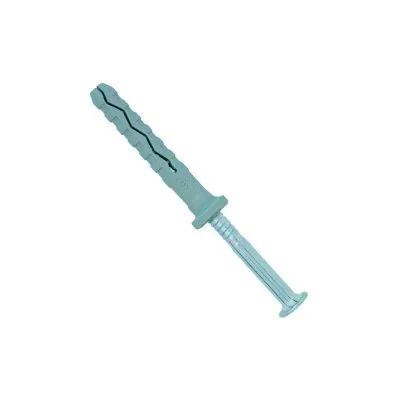

Cheville à frapper douille fraisée ou ronde - Réf. HIPC06040RP
-
RéférenceHIPC06040RP
-
FabricationFrançaise
-
Epaisseur maximale des pièces à fixer (tfix)10mm
-
Diamètre perçage x profondeur minimale perçage (d0 x h1)6x40mm
-
MarqueSIMPSON Strong-Tie
-
Diamètre de la cheville x LD [mm]6x40
-
Diamètre du clou x LN [mm]3,8x45
-
MatériauPointe en acier électrozingué et cheville 100% nylon

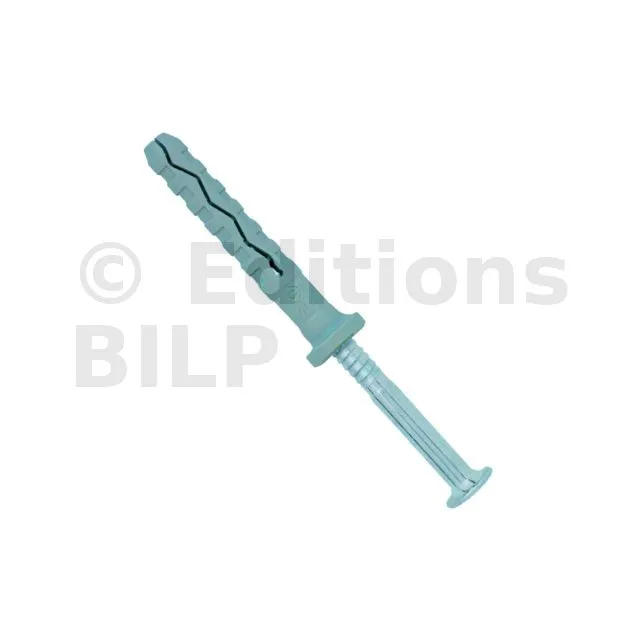

Cheville à frapper douille ronde
Les chevilles à frapper sont des systèmes de fixations à frapper multi-matériaux pour charges légères.
Caractéristiques
Déclarations de performance : FR-DoP-e12/0359 ;
Agréments techniques : ETA-12/0359 ;
Matière
- Pointe en acier électrozingué et cheville 100% nylon.
Avantages
- Montage et démontage très simple grâce au clou fileté.
- Expansion par vissage ou frappe.
- Plaquage parfait contre le matériau.
Applications
Support
- Béton non fissuré.
- Maçonnerie creuse et pleine
Domaines d’utilisation
- Fixation de chevrons ou tasseaux.

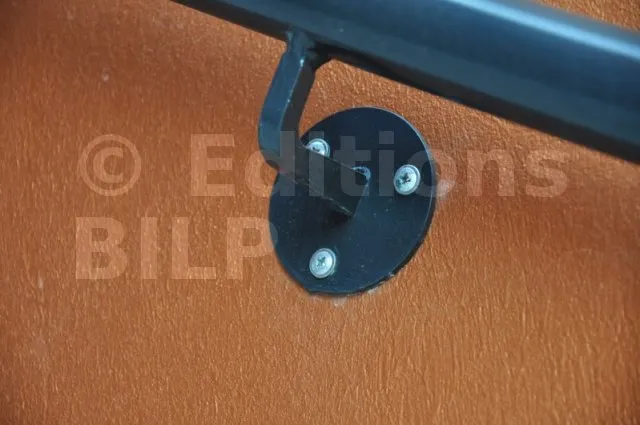

- Fixation d’équerres simples et de menuiseries.
- Fixation de rails et colliers pour câbles et tuyaux.

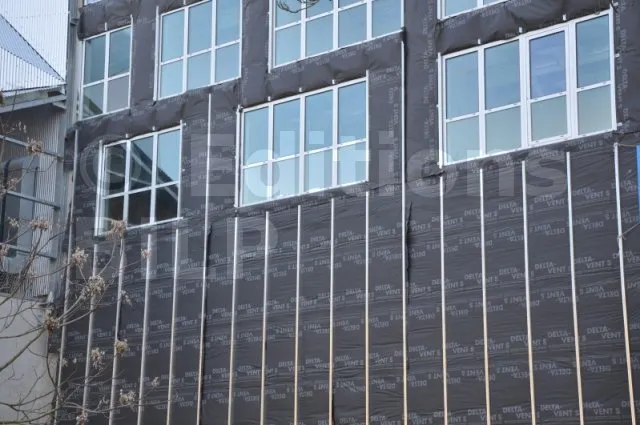

- Fixation de revêtements minces en façades extérieur et intérieur.
Données techniques
Dimensions
Références | Code article | Diamètre de la cheville x LD [mm] | Diamètre du clou x LN [mm] | Ep. max pce à fixer [tfix] [mm] | Longueur [L] [mm] | Ø du perçage x prof. mini du perçage [d0 x h1] [mm] | Cdt. boite[Cdt] [pcs] |
---|---|---|---|---|---|---|---|
HIPC 5-30/5 | HIPC05030 | 5 x 30 | 3,4 x 35 | 5 | 30 | 5 x 35 | 300 |
HIPC 5-40/15 | HIPC05040 | 5 x 40 | 3,4 x 45 | 15 | 40 | 5 x 35 | 200 |
HIPC 5-50/25 | HIPC05050 | 5 x 50 | 3,4 x 55 | 25 | 50 | 5 x 35 | 200 |
HIPC 6-40/10 | HIPC06040 | 6 x 40 | 3,8 x 45 | 10 | 40 | 6 x 40 | 200 |
HIPC 6-50/20 | HIPC06050 | 6 x 50 | 3,8 x 55 | 20 | 50 | 6 x 40 | 100 |
HIPC 6-60/30 | HIPC06060 | 6 x 60 | 3,8 x 65 | 30 | 60 | 6 x 40 | 100 |
HIPC 8-60/20 | HIPC08060 | 8 x 60 | 4,8 x 65 | 20 | 60 | 8 x 50 | 150 |
HIPC 8-80/40 | HIPC08080 | 8 x 80 | 4,8 x 85 | 40 | 80 | 8 x 50 | 150 |
HIPC 8-100/60 | HIPC08100 | 8 x 100 | 4,8 x 105 | 60 | 100 | 8 x 50 | 100 |
HIPC 8-120/80 | HIPC08120 | 8 x 120 | 4,8 x 125 | 80 | 120 | 8 x 50 | 100 |
HIPC 8-140/100 | HIPC08140 | 8 x 140 | 4,8 x 145 | 100 | 140 | 8 x 50 | 100 |
Charges de service
Références | Traction [Rds,N] [kN] | Cisaillement [Rds,V] [kN] | Moment de flexion [Mzul] [Nm] | ||||||
---|---|---|---|---|---|---|---|---|---|
Béton non fissuré C20/25 | Brique creuse | Brique pleine | Parpaing plein | Béton non fissuré C20/25 | Brique creuse | Brique pleine | Parpaing plein | ||
HIPC 5-30/5 | 0.15 | 0.1 | 0.13 | 0.1 | 0.4 | 0.5 | 0.4 | 0.5 | 0.8 |
HIPC 5-40/15 | 0.15 | 0.1 | 0.13 | 0.1 | 0.4 | 0.5 | 0.4 | 0.5 | 0.8 |
HIPC 5-50/25 | 0.15 | 0.1 | 0.13 | 0.1 | 0.4 | 0.5 | 0.4 | 0.5 | 0.8 |
HIPC 6-40/10 | 0.43 | 0.2 | 0.24 | 0.2 | 0.42 | 0.6 | 0.42 | 0.6 | 1 |
HIPC 6-50/20 | 0.43 | 0.2 | 0.24 | 0.2 | 0.42 | 0.6 | 0.42 | 0.6 | 1 |
HIPC 6-60/30 | 0.43 | 0.2 | 0.24 | 0.2 | 0.42 | 0.6 | 0.42 | 0.6 | 1 |
HIPC 8-60/20 | 0.43 | 0.35 | 0.3 | 0.4 | 0.8 | 0.8 | 0.8 | 0.8 | 2.1 |
HIPC 8-80/40 | 0.43 | 0.35 | 0.3 | 0.4 | 0.8 | 0.8 | 0.8 | 0.8 | 2.1 |
HIPC 8-100/60 | 0.43 | 0.35 | 0.3 | 0.4 | 0.8 | 0.8 | 0.8 | 0.8 | 2.1 |
HIPC 8-120/80 | 0.43 | 0.35 | 0.3 | 0.4 | 0.8 | 0.8 | 0.8 | 0.8 | 2.1 |
HIPC 8-140/100 | 0.43 | 0.35 | 0.3 | 0.4 | 0.8 | 0.8 | 0.8 | 0.8 | 2.1 |
1. Charges de service : elles sont calculées à partir des valeurs caractéristiques données dans les ETA sur lesquelles des coefficients partiels de sécurité issus de l’ETAG001 ainsi qu’un coefficient partiel d’actions ɣf =1,4 sont appliqués.
2. Charges de service en traction : elles sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de S≤15 cm ou de S≤10 cm si leurs diamètre est inférieur ou égal à 10 mm.
3. Charges de service en cisaillement : les charges de services au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les charges de cisaillement appliquées près du bord (C≤10hef ou 60d). La rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.
4. Béton non fissuré : le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
5. Parpaing creux : dans le cas d’une utilisation sur parpaing creux, il est impératif que la cheville traverse la 2ème alvéole. Pour connaître les charges de service sur ce support, contactez notre service technique.
La cheville à frapper se pose au travers de la pièce à fixer et s’expanse sur la longueur du trou par friction lors de son installation au marteau.
La collerette aide au maintien de la pièce. Pour la pose en maçonnerie creuse, l’expansion de la cheville doit se faire dans au moins une des parois du support.
en tenant compte des dimensions souhaitées de la plateforme. Répartissez les solives selon l’entraxe E. Aux extrémités des solives, dessinez les poutres porteuses. La distance entre les poutres porteuses correspond à la portée Ps.
- Exemple :
Avec la configuration "1 quadrilatère", je dois avoir des solives d’environ 400cm de portée. La calculatrice de section m’indique une section de 200mmx100mm. J’ai beau chercher mais je ne trouve pas de telles solives près de chez moi. Je décide alors d’ajouter une ligne de poutre porteuse intermédiaire ce qui ramène la portée des solives à 185cm. La calculatrice m’indique alors une section de 185x50. Mon marchand de bois me propose du 150x40 en 2m de long. Je vérifie avec la 2ème calculatrice et je trouve une portée max. de 192cm. C’est OK
Si vos quadrilatères ont des tailles différentes, sélectionnez la plus grande portée Ps, puis déterminez la section des solives. Si cette section et cette longueur Ps correspond à des solives que vous pouvez réellement acheter, passez à l’étape suivante. Sinon, recommencez à l’étape 1 en diminuant la taille du quadrilatère selon l’axe des solives de façon à diminuer la portée Ps.
- Exemple :
- Ee1 = 50 - (4/2) = 48cm
- Ee2 = 500 - (11-3)*50 - 48 - 4 = 48cm
- 1 : Papier isolant ; 2 : Lattis ; 3 : Mortier ; 4 : Faux pierre ; 5 : joint
comme les pierres de placage de fonte, sont souvent utilisés pour couvrir partiellement le mur. Ils peuvent être aussi utilisés pour orner les parois d’une structure. Mais pour certains, leur intérêt diminuerait et le budget exploserait si on les utilisait pour tout recouvrir.
Données d’installation
Références | Ø perçage [d0] [mm] | Prof. perçage [h1] [mm] | Ø clou [d] [mm] | Ø collerette [dr] [mm] | Prof. d’ancrage [hef] [mm] | Dist. entraxes mini [Smin] [mm] | Distance au bord mini [Cmin] [mm] | Ep. mini du support [hmin] [mm] |
---|---|---|---|---|---|---|---|---|
HIPC 5-30/5 | 5 | 35 | 3.4 | 11 | 25 | 40 | 50 | 50 |
HIPC 5-40/15 | 5 | 35 | 3.4 | 11 | 25 | 40 | 50 | 50 |
HIPC 5-50/25 | 5 | 35 | 3.4 | 11 | 25 | 40 | 50 | 50 |
HIPC 6-40/10 | 6 | 40 | 3.8 | 13 | 30 | 100 | 100 | 100 |
HIPC 6-50/20 | 6 | 40 | 3.8 | 13 | 30 | 100 | 100 | 100 |
HIPC 6-60/30 | 6 | 40 | 3.8 | 13 | 30 | 100 | 100 | 100 |
HIPC 8-60/20 | 8 | 50 | 4.8 | 15 | 40 | 100 | 100 | 100 |
HIPC 8-80/40 | 8 | 50 | 4.8 | 15 | 40 | 100 | 100 | 100 |
HIPC 8-100/60 | 8 | 50 | 4.8 | 15 | 40 | 100 | 100 | 100 |
HIPC 8-120/80 | 8 | 50 | 4.8 | 15 | 40 | 100 | 100 | 100 |
HIPC 8-140/100 | 8 | 50 | 4.8 | 15 | 40 | 100 | 100 | 100 |
