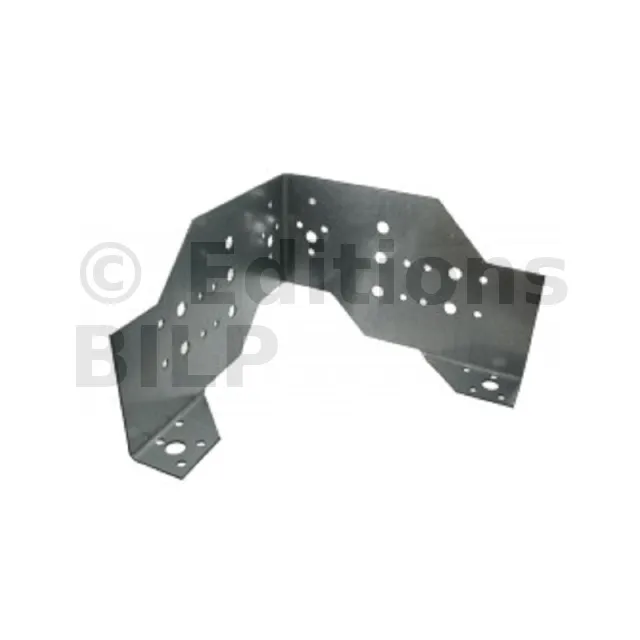

Connecteur pour panneaux bois - Réf. FCC_25

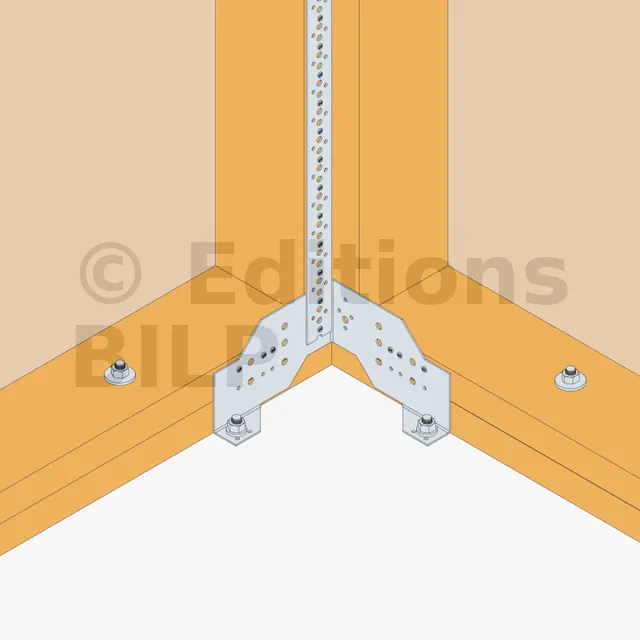

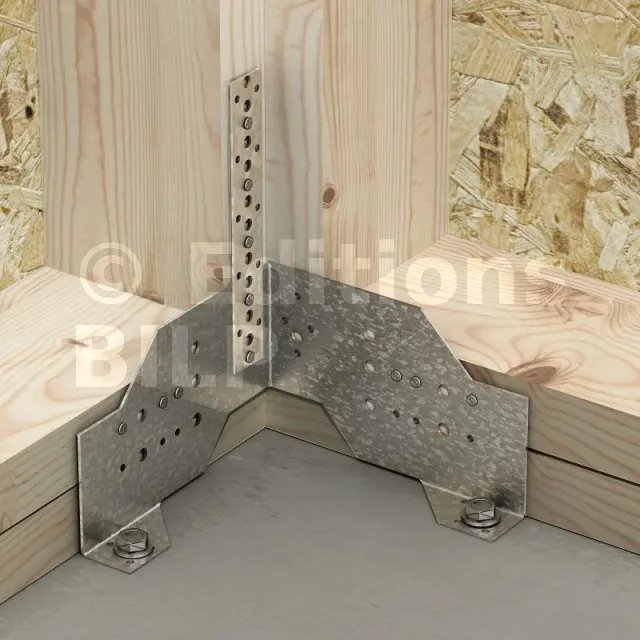

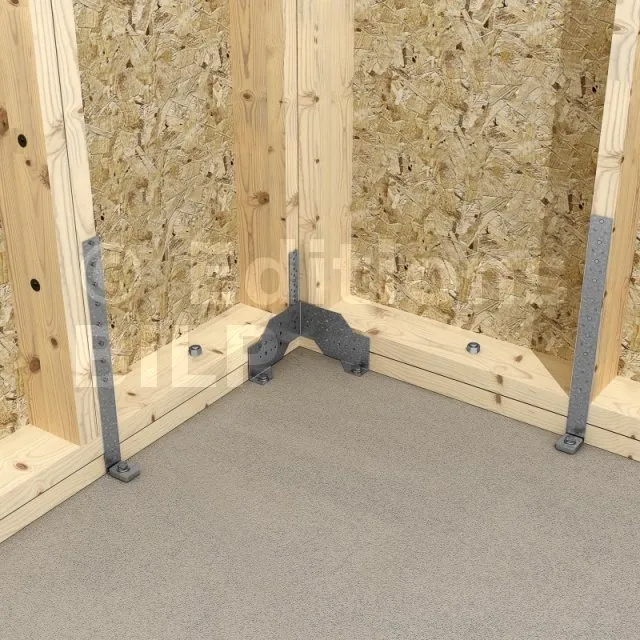

Le connecteur pour panneau bois FCC assure la liaison de murs d‘ossature sur dalle béton. Les trous de pointes et de boulons permettent d‘adapter la fixation en fonction des configurations. Cette référence peut éventuellement être associée à un feuillard perforé type FP30 à fixer sur les montants.

bientôt DISPO
Expédition estimée dans 10 jours.
11€34
  HT  / pièce
soit 283.58€ pour 25 pièces
(340.30 € TTC)

  • Référence
    FCC_25
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (B)
    190mm
  • Perçages Aile B
    6Ø3.8
  • Perçages Aile A
    6Ø3.8
  • Hauteur (C)
    118mm
  • Profondeur (A)
    190mm
  • Perçages
    Dalle béton : Ø12 ; Panneaux bois : Ø5 - Ø9

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346.
  • Epaisseur : 2 mm.

Avantages

  • Produit idéal pour la Maison Ossature Bois,
  • Bonne visibilité des lisses et bas de montants,
  • Complémentaire du feuillard FP30.

Applications

Support

  • Porteur : bois, béton,
  • Porté : bois.

Domaines d’utilisation

  • Montants ossature bois.

Données techniques

Dimensions

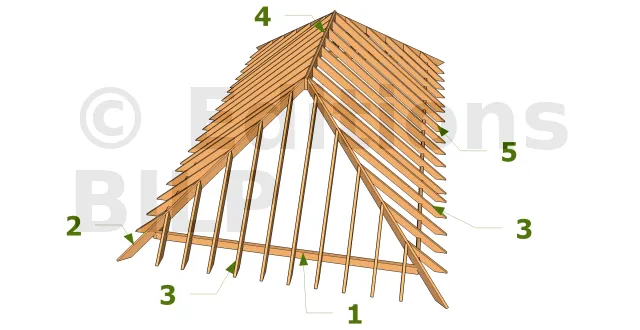

Eléments d’une toiture à arêtes
  • 1 : Panne sablière
  • 2 : Chevron arêtier
  • 3 : Empannon
  • 4 : Panne faîtière
  • 5 : Chevron

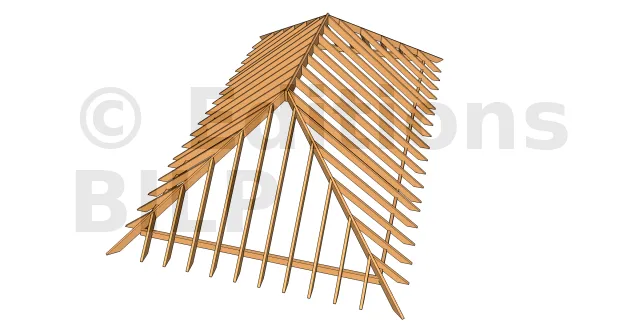

Dans une toiture à arêtes, comme dans une toiture à croupes, les empannons sont des chevrons qui se situent au niveau des croupes de la charpente.
Préparer les arêtiers et les empannons

Pour la préparation des arêtiers et des empannons, il vous suffit de vous référer à l’article concernant la préparation des éléments d’une charpente de toiture.


RéférencesDimensions [mm]Perçages
A B C Ep. Dalle béton Panneaux bois
FCC 190 190 118 2 Ø12 Ø5 - Ø9
