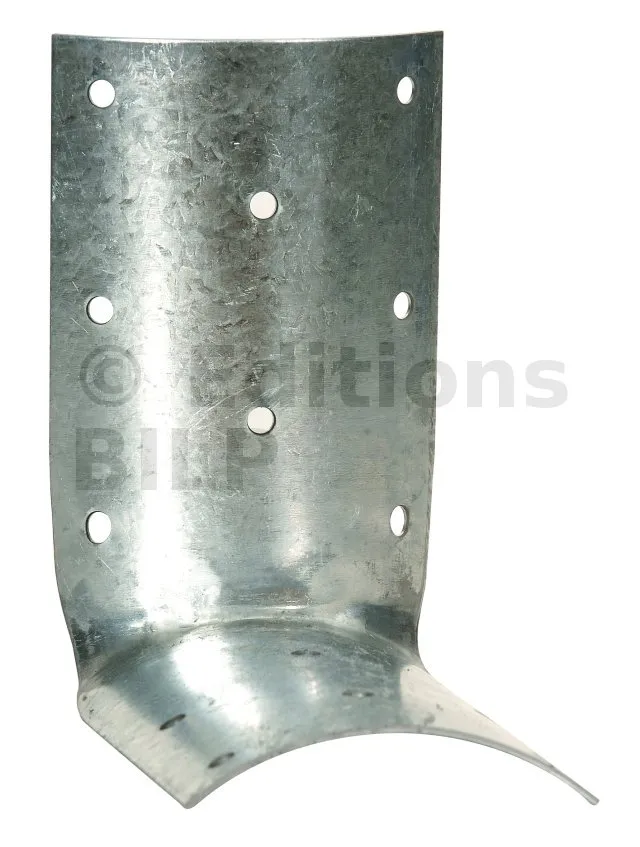

Equerre pour bois ronds - 74x123x123mm - Réf. EBR80-B_100
-
RéférenceEBR80-B_100
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Diamètre du bois80 - 140mm
-
Perçage Ø5 Aile B8
-
Perçage Ø5 Aile A6
-
Epaisseur1.5mm
-

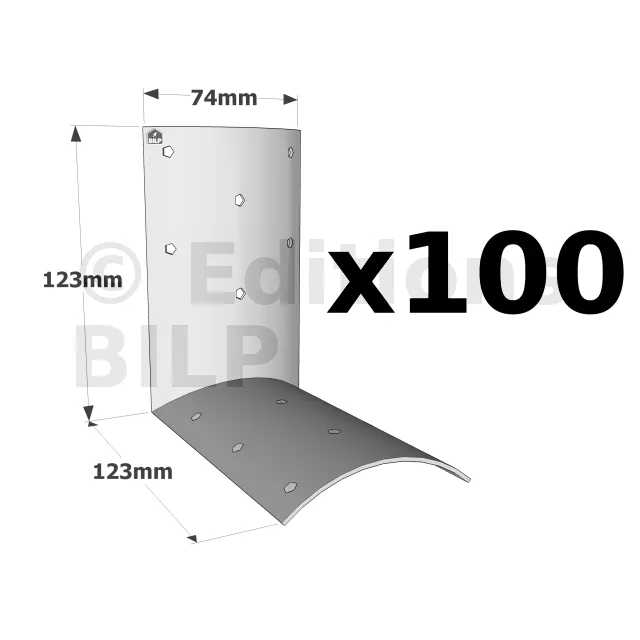

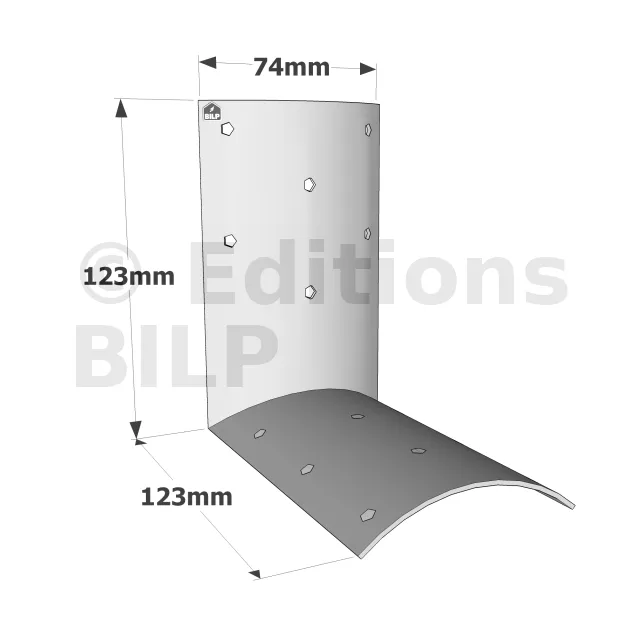

Largeur74mm
-
Hauteur123mm
-
Profondeur123mm
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 ou 2 mm selon les modèles.
Avantages
- Simplifie l’assemblage de bois ronds.
Applications
Support
- Porteur : bois rond traité à cœur,
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation
- Clôtures,
- Aménagements extérieurs, …
Données techniques
Dimensions
- 1 : Contrefiche
- 2 : Panne intermédiaire
Dans une demi-ferme, la contrefiche peut être positionnée de la même manière que dans une ferme, c’est-à-dire avec une extrémité au-dessous de l’arbalétrier et une autre au bas du poinçon. Cependant, si l’arbalétrier n’est pas très long, dispose d’une pente assez faible et s’il n’y a qu’une seule panne intermédiaire, la contrefiche pourra être décalée du poinçon et sera positionnée au niveau de l’entrait.
- 1 : Conterfiches
- 2 : Première panne intermédiaire
- 3 : Deuxième panne intermédiaire
Dans le cas d’une ferme tronquée avec un arbalétrier de très grande longueur qui supporte deux pannes intermédiaires, la contrefiche va être positionnée à l’une de ses extrémités sur l’entrait et à l’autre extrémité au-dessous de l’arbalétrier, au niveau de la deuxième panne intermédiaire.

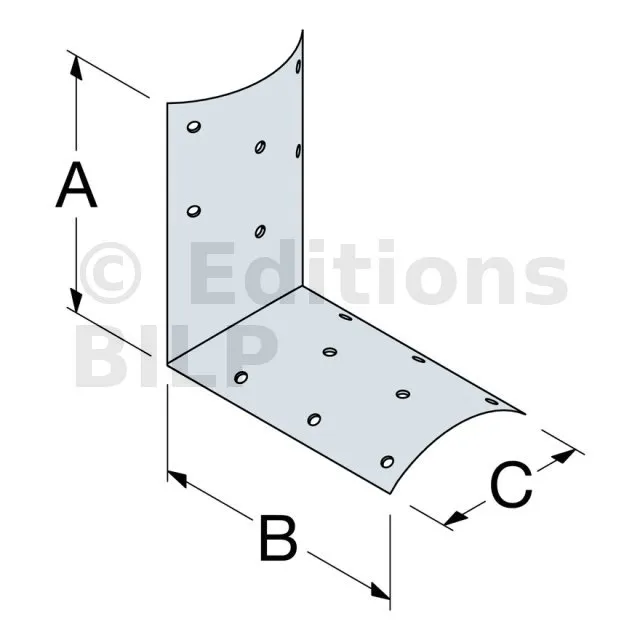

| Références | Dimensions [mm] | Perçages | Diamètre du bois [mm] | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | Ep. | Aile A | Aile B | Diamètre du bois [mm] | |
| Ø5 | Ø5 | ||||||
| EBR60-R | 80 | 80 | 57 | 1.5 | 4 | 4 | 60-120 |
| EBR80-B | 123 | 123 | 74 | 1.5 | 6 | 8 | 80 - 140 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
- Pointes annelées CNA Ø4,0x50,
- Vis CSA Ø5x50.

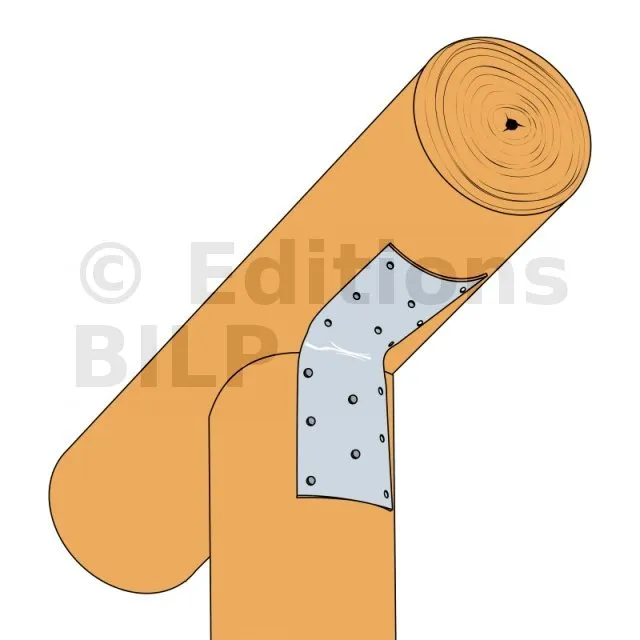

Installation
1. Approcher l’élément à fixer du support.
2. Pointer ou visser l’équerre à cet élément.
3. Pointer et visser également l’équerre sur le support bois.
- 1 : Contrefiche
- 2 : Panne intermédiaire
Dans une demi-ferme, la contrefiche peut être positionnée de la même manière que dans une ferme, c’est-à-dire avec une extrémité au-dessous de l’arbalétrier et une autre au bas du poinçon. Cependant, si l’arbalétrier n’est pas très long, dispose d’une pente assez faible et s’il n’y a qu’une seule panne intermédiaire, la contrefiche pourra être décalée du poinçon et sera positionnée au niveau de l’entrait.
