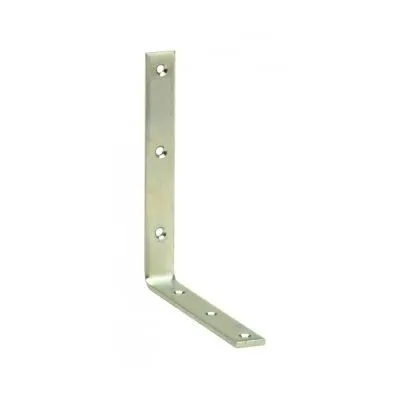

Console de renfort - Réf. CRE120_50
-
RéférenceCRE120_50
-
Epaisseur4mm
-
Fabricationfrançaise
-
MatériauAcier D11 suivant NF EN 10111
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B3 - Ø5 (chanfreiné Ø8.5)
-
Perçages Aile A3 - Ø5 (chanfreiné Ø8.5)
-
Finitionélectro-zinguée blanche suivant ISO 2081
-
Profondeur120mm
Console de renfort CRE
La console de renfort CRE est utilisée pour la fixation d‘étagères et d‘éléments décoratifs.
Caractéristiques
Matière
- Acier D11 suivant NF EN 10111,
- Finition électro-zinguée blanche suivant ISO 2081,
- Épaisseur : 4 mm.
Avantages
- Très bonne rigidité de l‘équerre,
- Perçages fraisés qui permettent aux vis de se fondre dans l‘épaisseur de l‘équerre.
Applications
Support
- Porteur : béton, maçonnerie, bois, acier,
- Porté : planchers ou bois massif, panneaux.
Domaines d’utilisation
- Etagère de rangement pour charges importantes,
- Appui de fenêtre,
- Support de comptoir,
- Ancrage de planches de coffrage, …
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||
|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 (chanfreiné Ø8.5) | Ø5 (chanfreiné Ø8.5) | |
| CRE50 | 50 | 50 | 18 | 4 | 2 | 2 |
| CRE70 | 70 | 70 | 18 | 4 | 2 | 2 |
| CRE100 | 100 | 100 | 18 | 4 | 3 | 3 |
| CRE120 | 120 | 120 | 18 | 4 | 3 | 3 |
| CRE140 | 140 | 140 | 18 | 4 | 3 | 3 |
| CRE160 | 160 | 160 | 20 | 4 | 3 | 3 |
| CRE190 | 190 | 190 | 20 | 4 | 3 | 3 |
| CRE250 | 250 | 250 | 20 | 4 | 3 | 3 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.
- h : Largeur de la panne
- 1 : Panne avec une coupe en sifflet
- 2 : Arbalétrier
Si les pannes ont une grande portée, vous pourrez adopter une disposition en cantilever où le joint ne se situe pas au niveau de l’appui. En général, la pose en cantilever est destinée aux ouvrages qui sont situés dans les zones à haut risque cyclonique. Le joint par sifflet en cantilever est une pose assez complexe et ne peut se faire qu’après avoir fait des calculs préalables pour assurer la stabilité de votre ouvrage.
