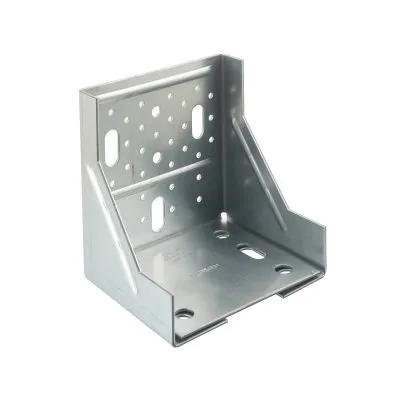

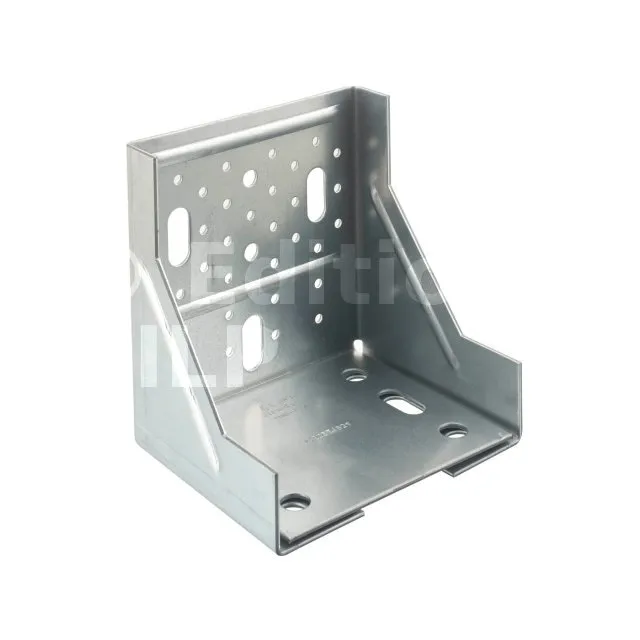

Équerre pour murs rideaux ACW - Réf. ACW155_6

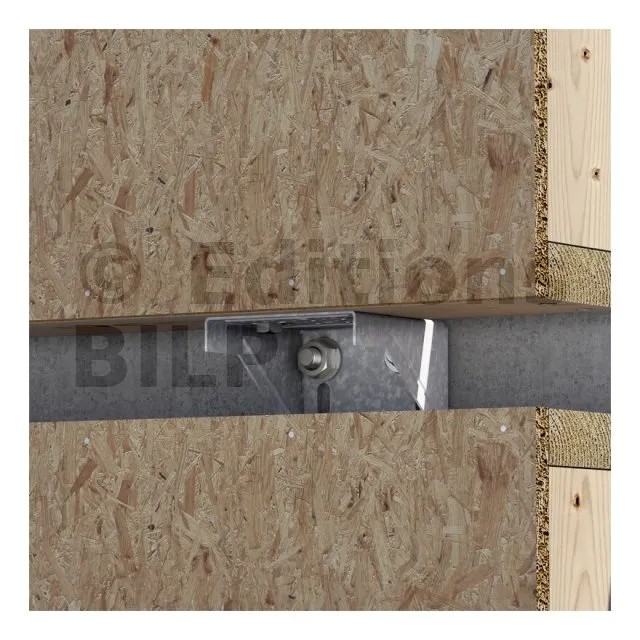

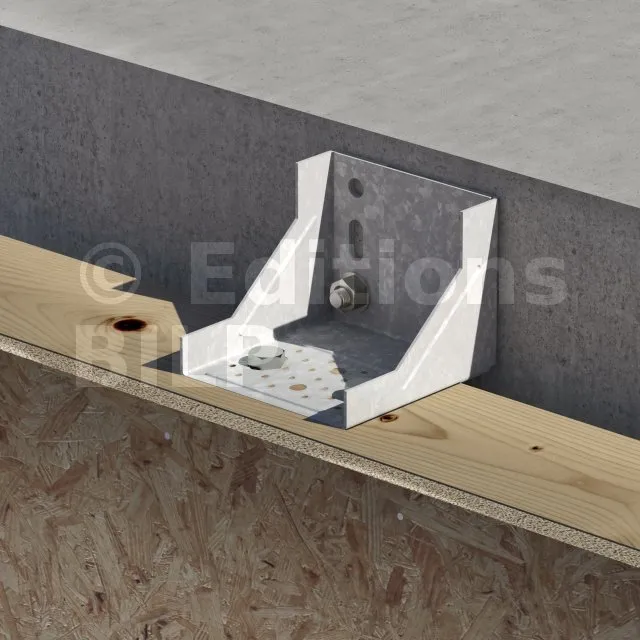

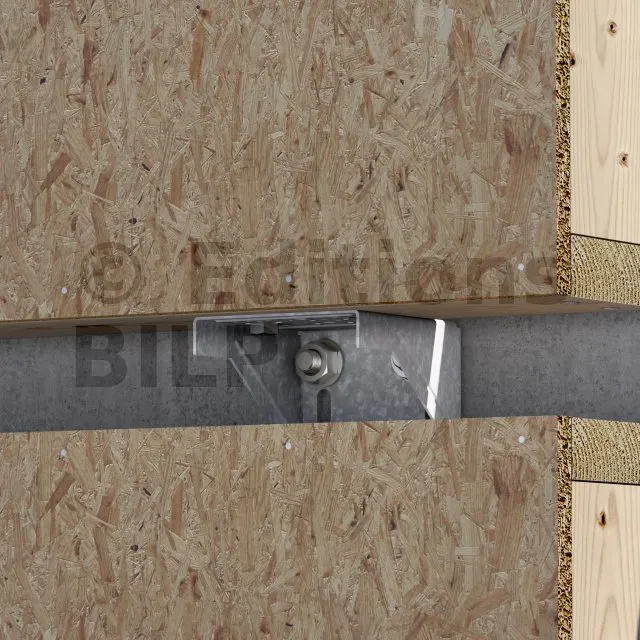

Ce connecteur a été développé pour être utilisé avec des murs rideaux bois, fixés sur dalle béton. Il peut être utilisé dans plusieurs configurations en fonction des besoins. Sa forme particulière lui permet de reprendre des charges importantes sans aucune déformation.
-
RéférenceACW155_6
-
Epaisseur2,5mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275,
-
MarqueSIMPSON Strong-Tie
-

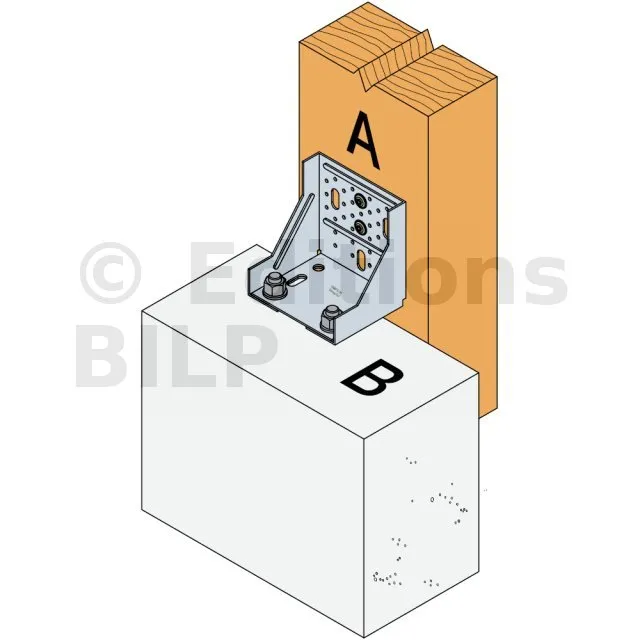

Perçages Aile B33Ø55mm - 2Ø9mm - 1Ø13x30mm
-
Perçages Aile A4Ø14mm - 2Ø14x30mm
-
Largeur150mm
-
Profondeur123mm
-
Hauteur154mm
Caractéristiques
Déclaration de performance : FR-DoP-e06/0106
Matière :
- Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
- Epaisseur : 2,5 mm.
Avantages
- Reprise de charges très élevées,
- Utilisable dans de nombreuses configurations.

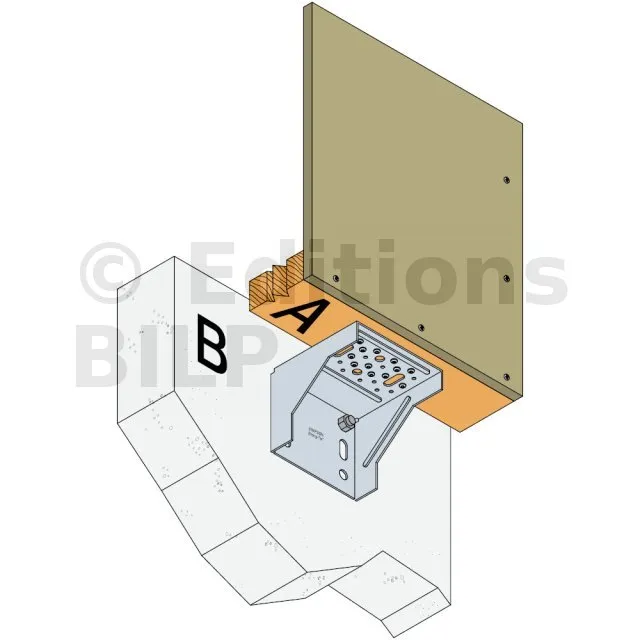

Applications
Support
- Porteur : dalle béton,
- Porté : murs rideaux.
Domaines d’utilisation

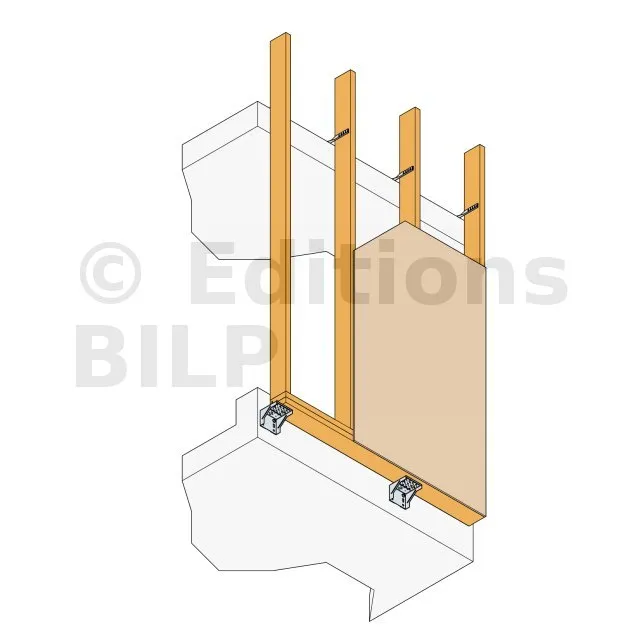

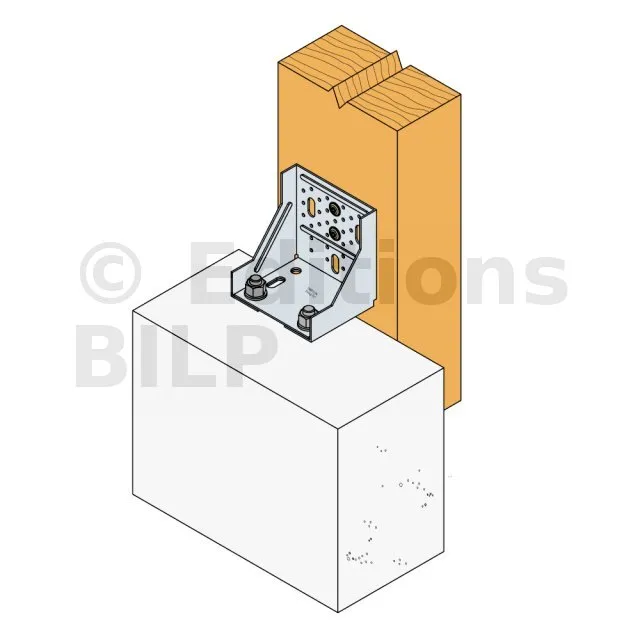

- Fixation sur dalle béton d’éléments de façade à ossature bois non porteur.
Données techniques

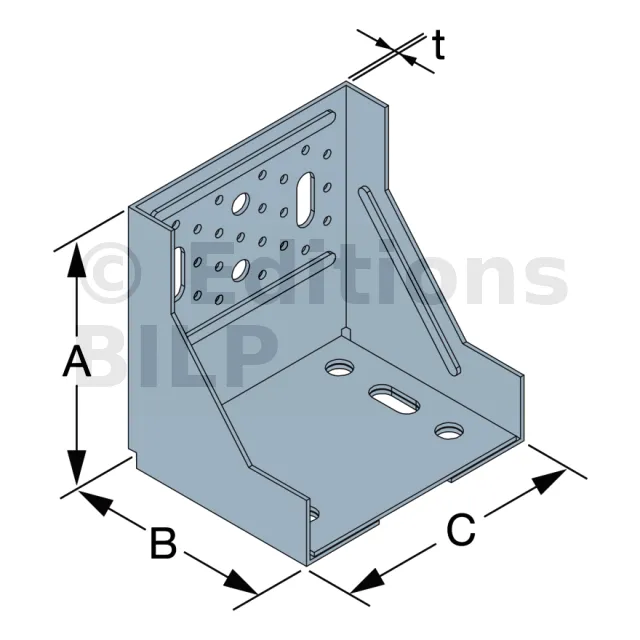

Dimensions
- 1 : Arbalétrier
- 2 : Poinçon
- 3 : Entrait retroussé
- 4 : Suspente latérale
- 1 : Clou cranté ou torsadé,
- 2 : Arêtier,
- 3 : Empannon.
Si la charge à supporter et la section de l’empannon ne sont pas importantes, la fixation par des clous torsadés à travers l’arêtier est la plus facile à mettre en oeuvre.
Le clou doit avoir le même alignement que l’empannon, il va donc avoir un certain angle par rapport à l’arêtier.
A la sablière, il est fixé selon l’une des techniques de fixation d’un chevron à la sablière.
| Références | Dimensions [mm] | Perçages Aile B | Perçages Aile A | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø9 | Ø13x30 | Ø14 | Ø14x30 | |
| ACW155 | 150 | 154 | 123 | 2.5 | 33 | 2 | 1 | 4 | 2 |

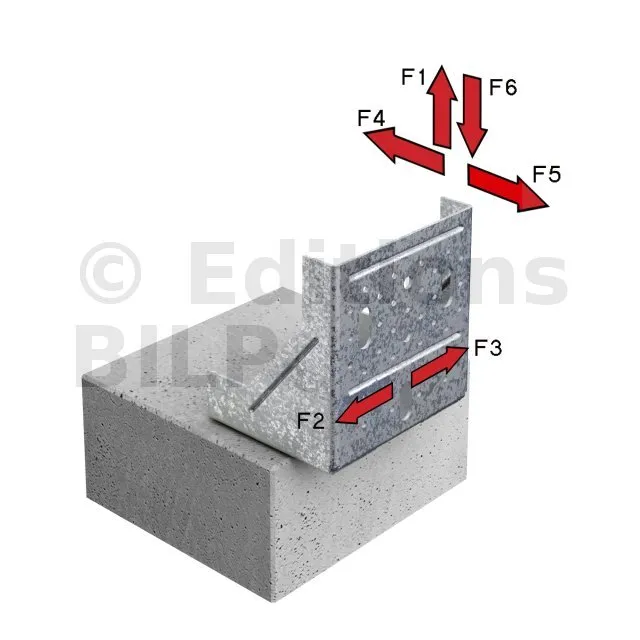

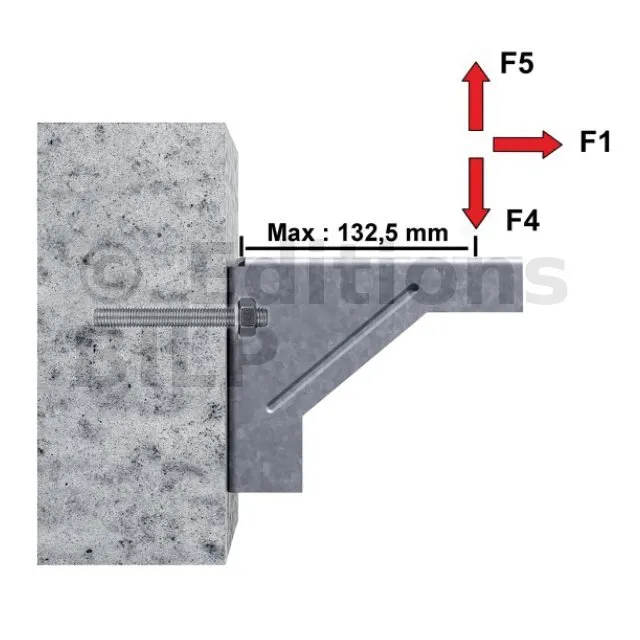

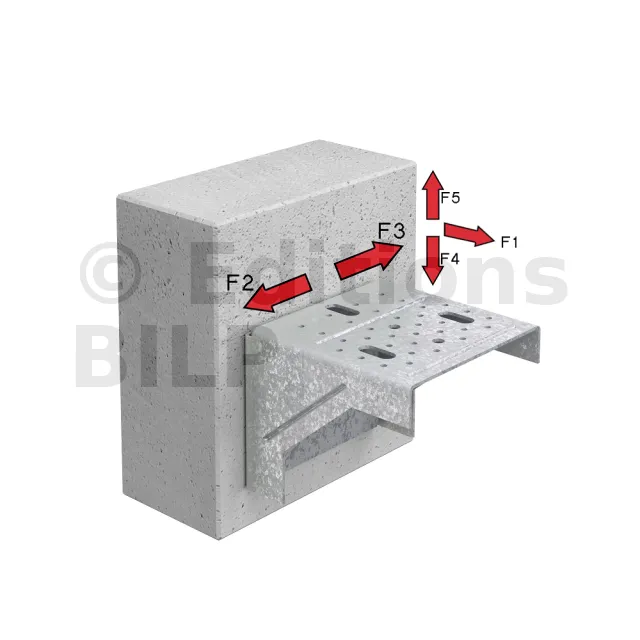

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle
- 1 : Arbalétrier
- 2 : Poinçon
- 3 : Entrait retroussé
- 4 : Blochet
- 5 : Jambe de force
Paramètres du composant :
- Dimensions
- Type de vis
| Références | Valeurs caractéristiques- Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle [kN] | |||||||

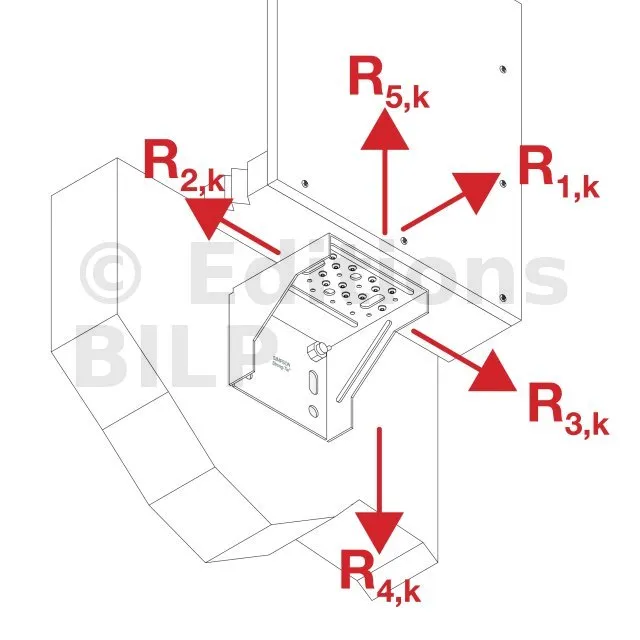

| Aile B | Aile A | R1.k | R2.k = R3.k | R4.k | R5.k | |||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | |
| ACW155 | 13 | CNA4.0x35 | 2 | Ø12 | 16.3 | 15.3 | 21.1 | 5 |
Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n’ont pas une capacité suffisante, les charges de l’ACW155 doivent être réduites. De même, si la fixation à l’élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations. Enfin, les reprises de charges données pour la configuration "Sur la dalle" sont vraies uniquement s’il n’y a pas de rotation possible de l’élément bois.

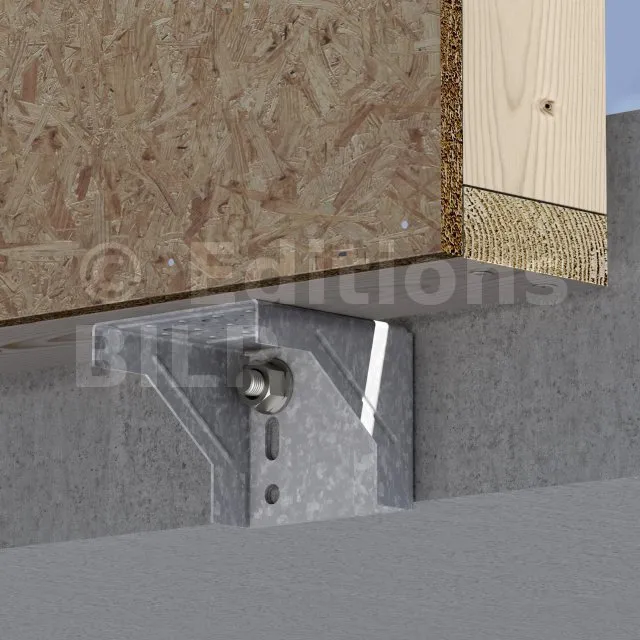

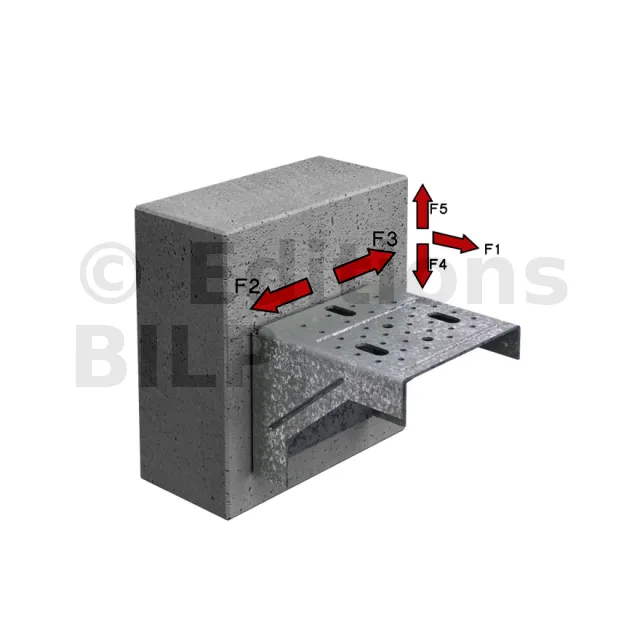

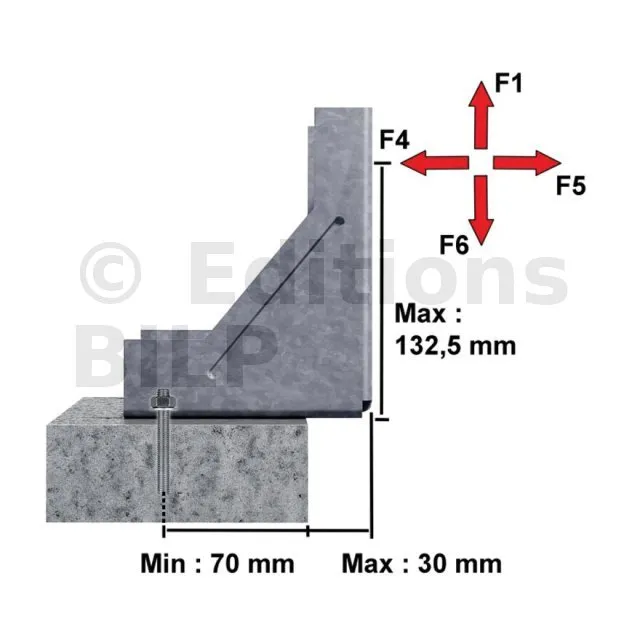

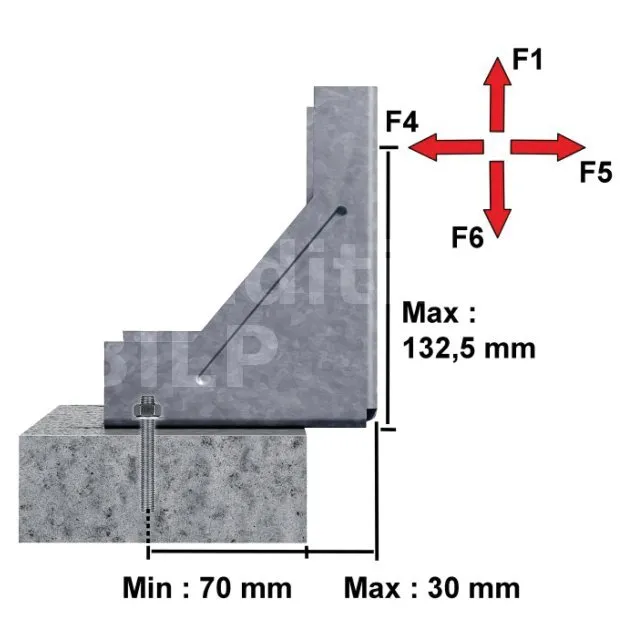

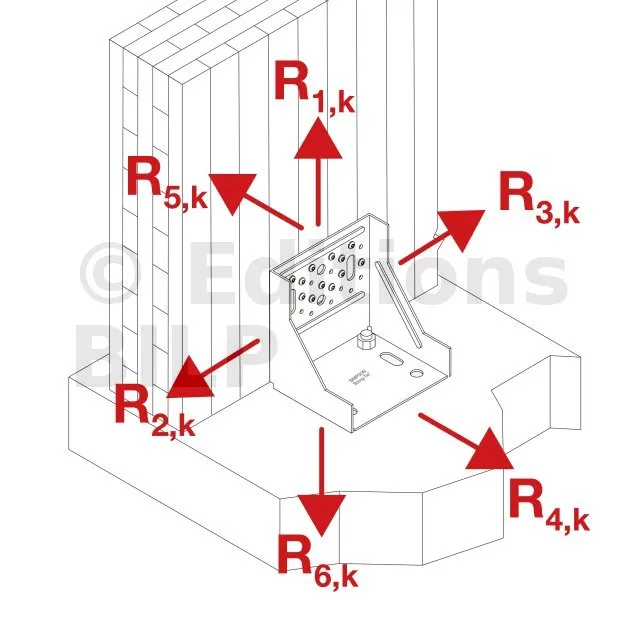

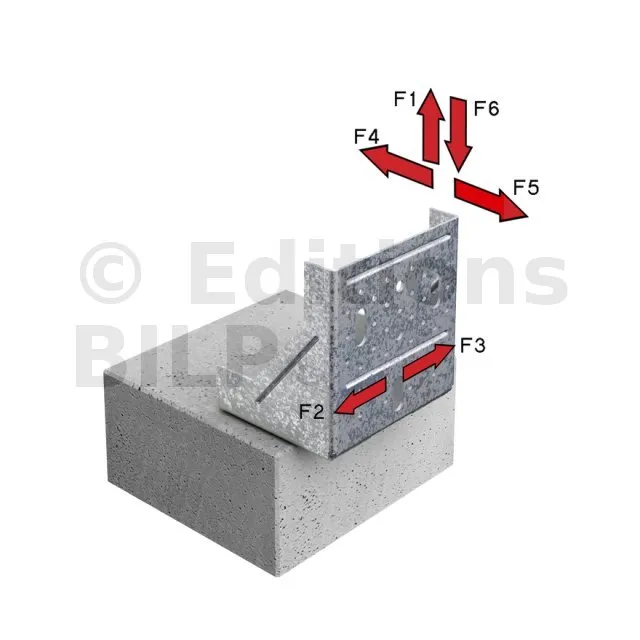

Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation proche du bord de dalle
- 1 : Arbalétrier
- 2 : Poinçon
- 3 : Entrait retroussé
- 4 : Suspente latérale
Paramètres du composant :
- Dimensions
| Références | Valeurs caractéristiques- Connexion bois sur support rigide | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Connexion bois C24 sur béton - Fixation en pleine dalle [kN] | ||||||||
| Aile B | Aile A | R1.k | R2.k = R3.k | R4.k | R5.k | R6.k | |||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | CNA4.0x35 | |
| ACW155 | 13 | CNA4.0x35 | 2 | Ø12 | 8.8 | 8.9 | 6 | 11.4 | 21.2 |
Les résistances données dans ce tableau sont des résistances maximum. Il convient de vérifier la reprise de charge des ancrages. Si les ancrages n’ont pas une capacité suffisante, les charges de l’ACW155 doivent être réduites. De même, si la fixation à l’élément bois est réalisée avec des boulons ou des tirefonds, il faut alors vérifier que la charge puisse être reprise par ces fixations.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
- Sur béton :
Compte-tenu des charges à reprendre, il est indispensable de vérifier la résistance des ancrages et du béton. En effet, dans certains cas, la résistance de l’ACW155 peut être limitée par la reprise de charge du béton et des ancrages.
- Cheville mécanique : 2 goujons Ø12 mm,
- Ancrage chimique : résine avec 2 tiges filetées Ø12 mm.
- Sur bois :
- 15 pointes CNA Ø4,0x35 mm (voir plan de clouage),
- Boulons Ø10 mm,
- Tirefonds.
- Eléments bois
- Tous les éléments bois fixés à l’équerre ACW doivent être vérifiés par une personne compétente. Ils doivent en effet être conçus pour résister à la fissuration, à la déformation, et aux autres modes de rupture.
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
