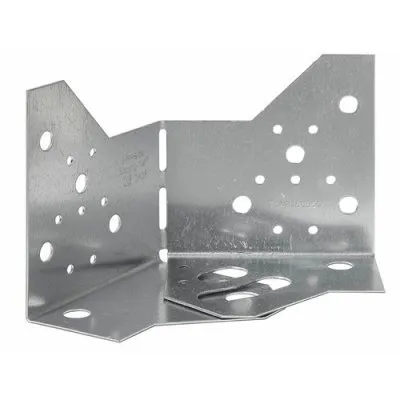

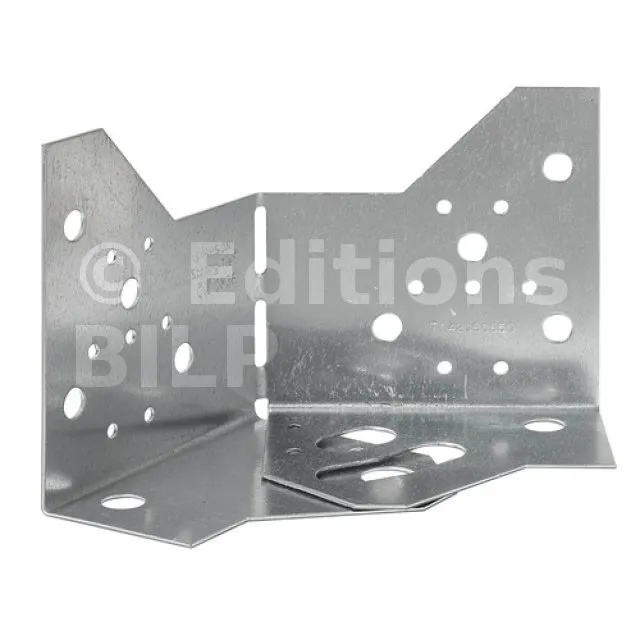

Équerre réglable pour terrasse bois - Fixation poutre bois de hauteur 125 à 200mm - Réf. ABF120

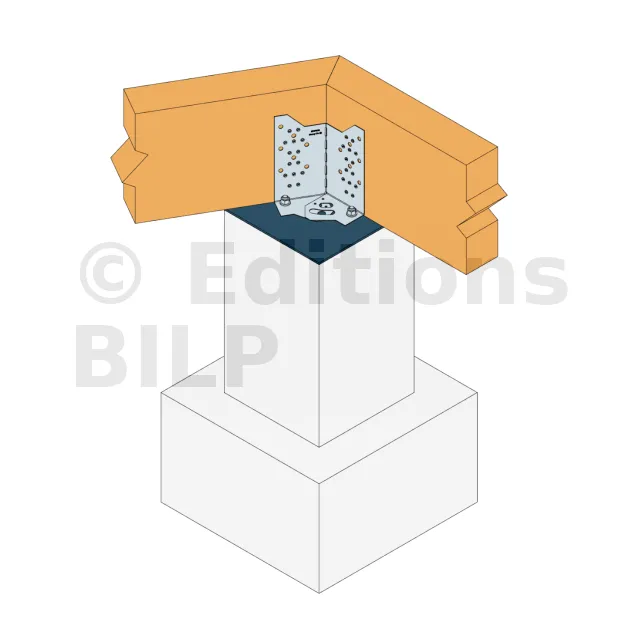

L’équerre ABF120 est préconisée dans la réalisation d’une ceinture porteuse de terrasse bois sur plot de béton. Elle est réglable en angle sur chantier et permet d’obtenir un angle intérieur de 90° à 150°. Des repères visuels sur la pièce permettent d’obtenir un ajustement à angle souhaité.
-
RéférenceABF120
-
Epaisseur1.5mm
-
FabricationFrançaise
-
MatériauS250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Aile horizontale2Ø14 - 2Oblong Ø18
-
Aile verticale14Ø5 - 8Ø10
-
Largeur (B)60mm
-
Hauteur120mm
-
Largeur (D)100mm
-
Profondeur120mm
Caractéristiques
Matière
- S250GD + Z275 suivant NF EN 10346
- Épaisseur 1,5 mm
Avantages
- Équerre réglable sur chantier
- Fixation modulable en fonction de la configuration
- Notice de montage téléchargeable
Applications
Support
- Porteur : plot béton
- Porté : bois massif, bois composite, bois lamellé-collé
Domaines d’utilisation
- Fixation de poutre bois (bois lamellé-collé, bois massif...) de hauteur 125 à 200 mm sur plot béton

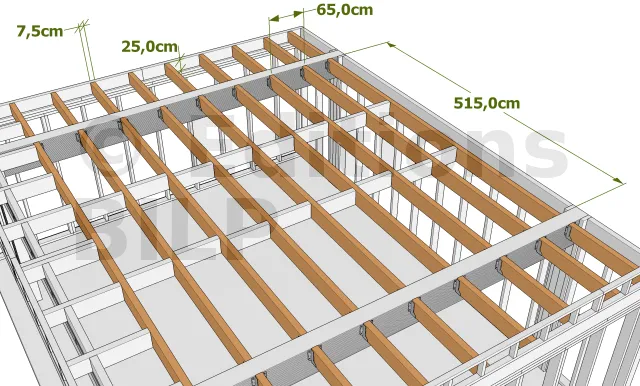

- Réalisation de ceinture périphérique de terrasse bois
Données techniques
Dimensions

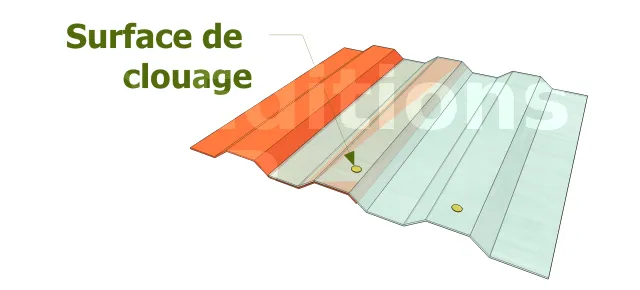

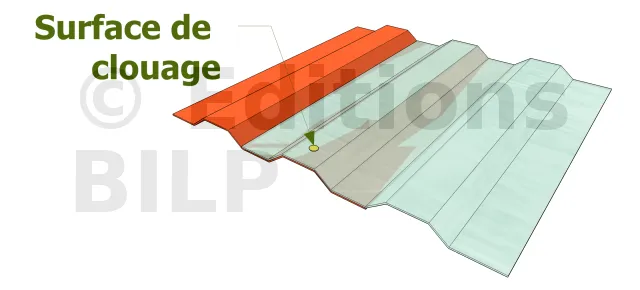

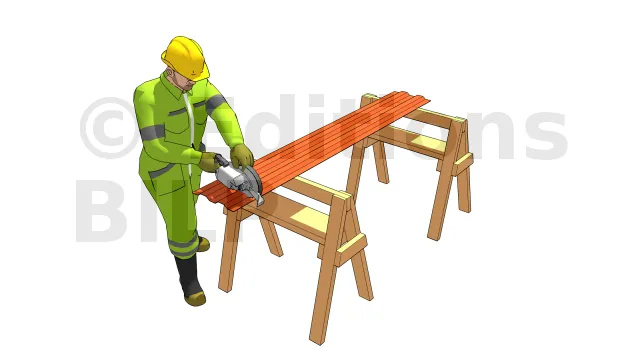

Même si le revêtement est en métal, il n’est pas difficile de le couper. Les tôles ondulées ou galvanisées se coupent facilement avec une scie circulaire dotée d’une lame de coupe spéciale pour métal facile à trouver dans les quincailleries. N’oubliez pas d’utilisez des protections comme des gans et des lunettes.

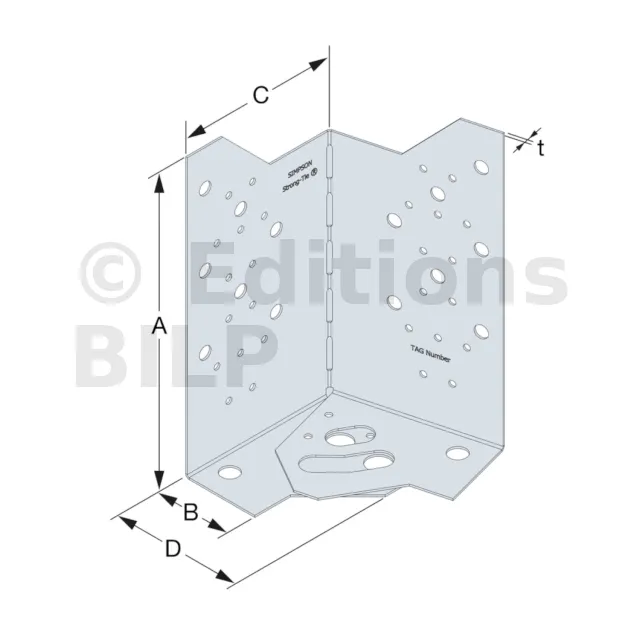

Références | Section de bois [mm] | Dimensions [mm] | Perçages | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Largeur minimum | Hauteur mini-maxi | A | B | C | D | Épaisseur | Aile horizontale | Aile verticale | |||
Ø14 | Oblong Ø18 | Ø5 | Ø10 | ||||||||
ABF120 | 64 | 125-200 | 120 | 60 | 120 | 100 | 1.5 | 2 | 2 | 14 | 8 |
Fixations
Support bois :
Support béton :
- Cheville mécanique : goujon WA12104 ou
WA16110 - Ancrage chimique : résine AT-HP + tige filetée LMAS1214096035A4 ou LMAS1618128020A4
Installation

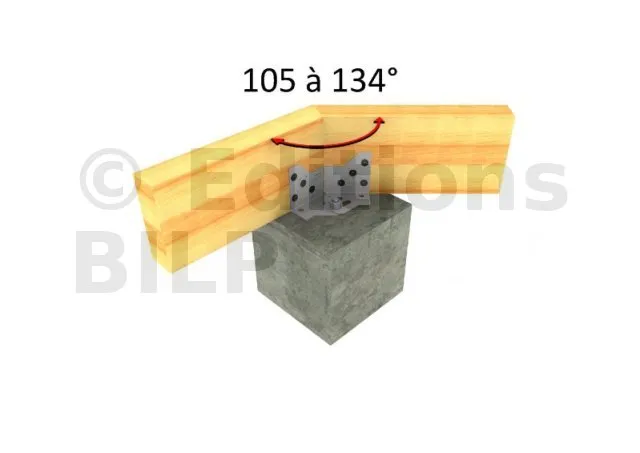

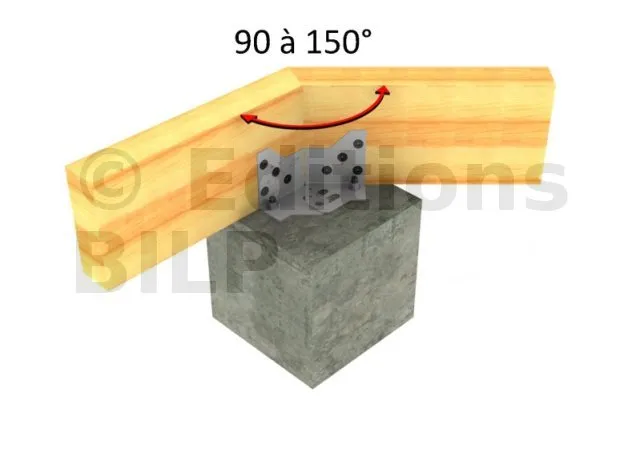

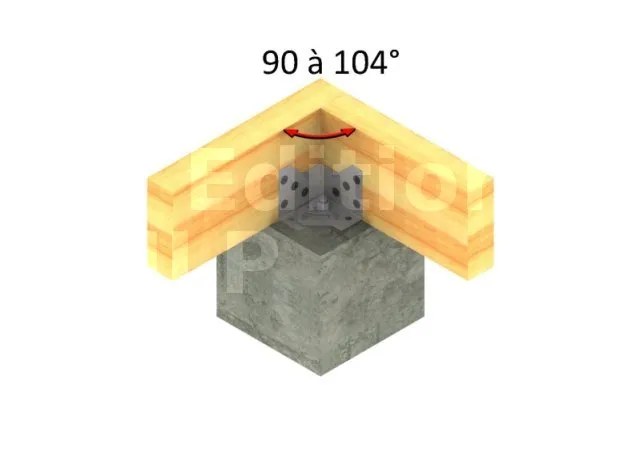

L’ABF120 est réglable une seule fois sur chantier et permet d’obtenir un angle intérieur compris entre 90° et 150°. Sa mise en œuvre est facilitée par la présence de repères de réglage sur l’équerre.
