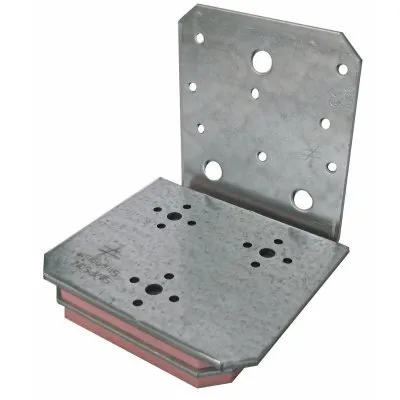

Equerre acoustique - Réf. ABAI105

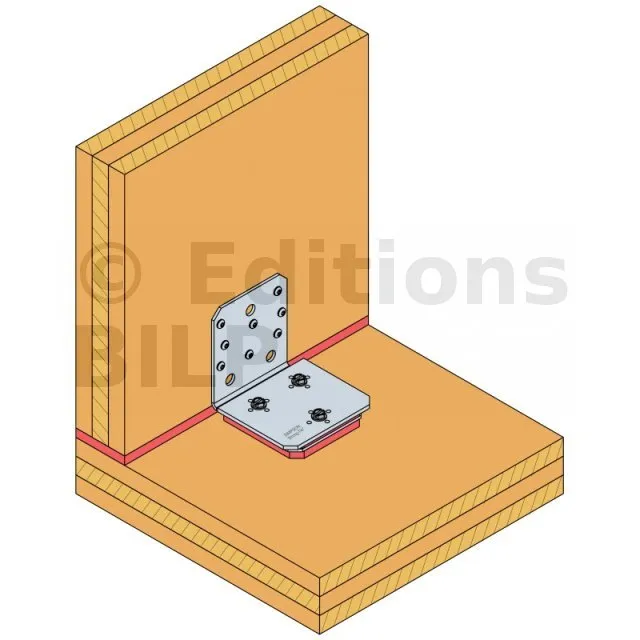

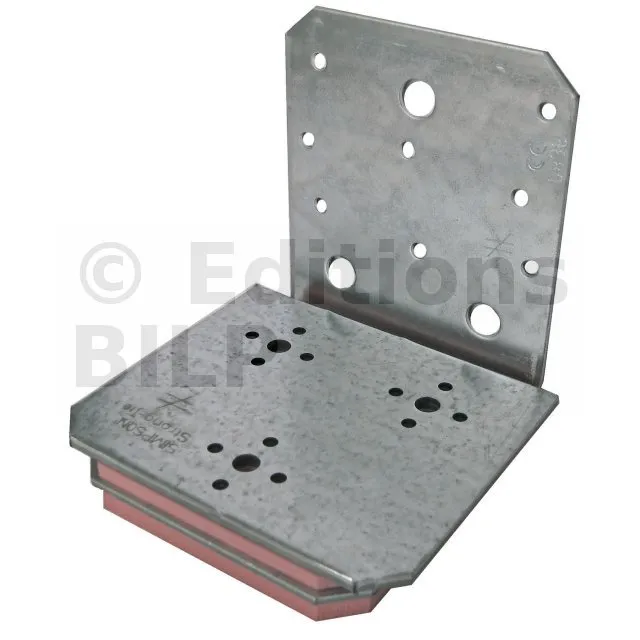

L’équerre acoustique ABAI est une équerre innovante car elle associe une équerre classique à un matériau d’isolation acoustique, la Sylodyn®. Elle permet la connexion entre éléments de mur et de plancher en panneaux multiplis (CLT), tout en garantissant une isolation phonique entre ces composants grâce à une bande de Sylodyn® de 12 mm préinstallée sous l’équerre.
-
RéférenceABAI105
-
Epaisseur3mm
-
Hauteur113mm
-
Longueur400mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346 et Sylodyn® : Polyurethane Sylomer SR220.
-
MarqueSIMPSON Strong-Tie
-
Largeur (D)106mm
-
Largeur (C)90mm
-
Perçages Aile B3Ø7
-
Perçages Aile A8Ø5 - 3Ø11
-
Épaisseur (E)18mm
-
Profondeur103mm
Caractéristiques
Agréments techniques : ETA-06/0106
Déclarations de performance : FR-DoP-e06/0106
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Sylodyn® : Polyurethane Sylomer SR220.
Avantages
- Réduction du transfert phonique entre composants de la structure,
- Étanchéité à l’air améliorée : présence de bandes isolantes Sylodyn® de 12 mm sous les murs extérieurs,
- Solution rapide à mettre en œuvre.
Applications
Support
- Porteur : Bois massif, bois lamellé-collé, bois lamellé-croisé.
- Porté : Bois massif, bois lamellé-collé, bois lamellé-croisé.
Domaines d’utilisation

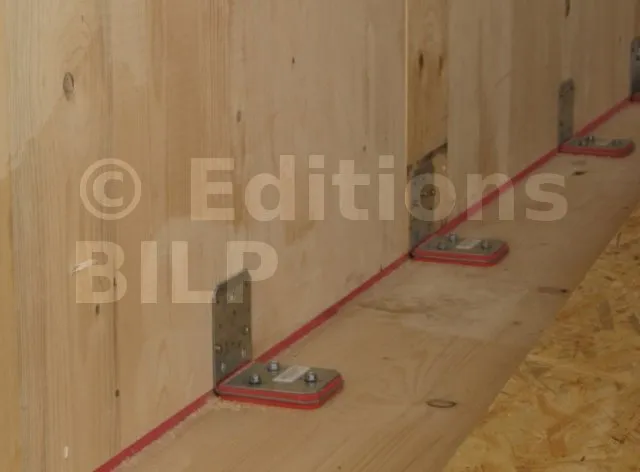

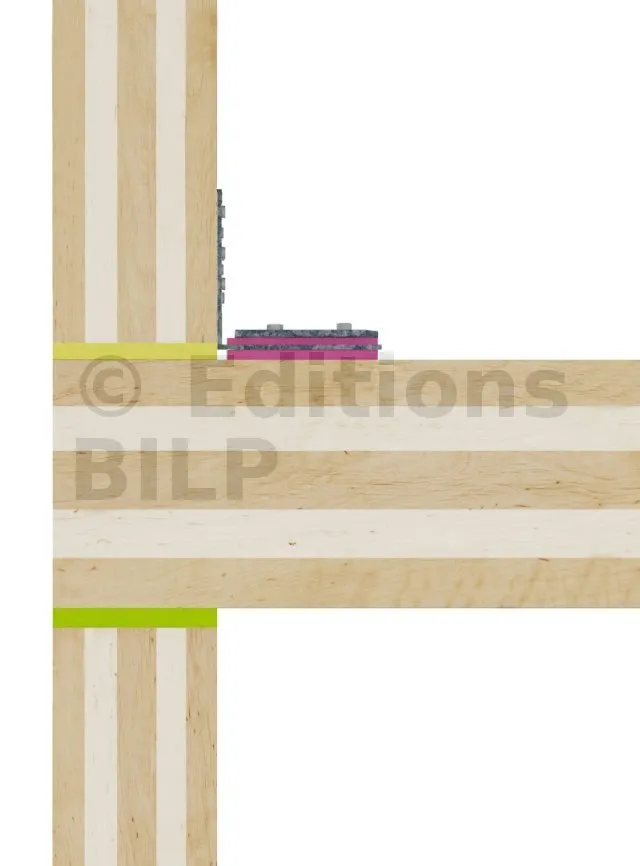

- Connexion et isolation phonique des murs et planchers,
- Assemblage de panneaux CLT.

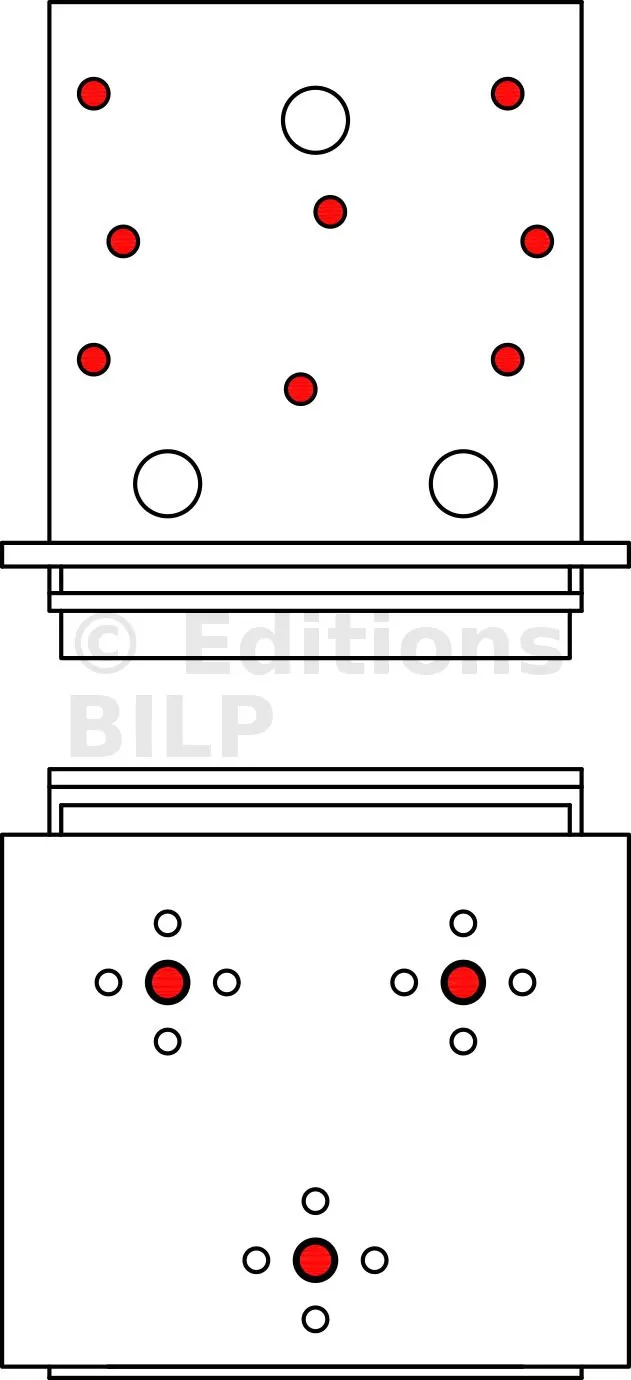

Données techniques

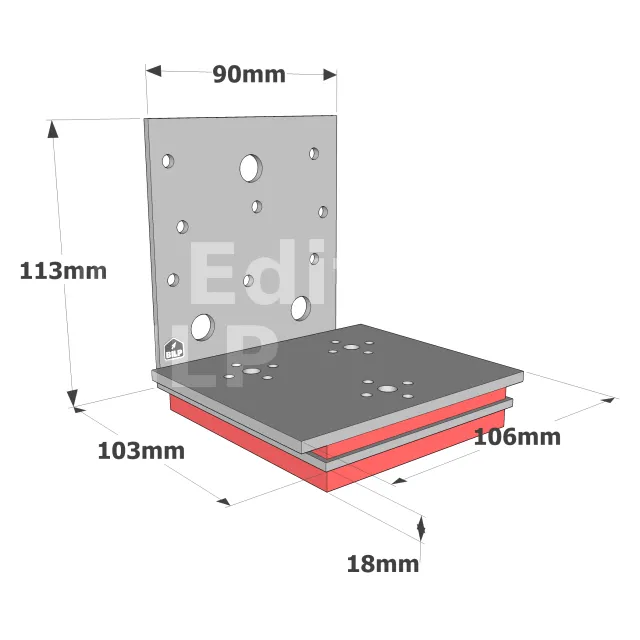

Dimensions
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø5 | Ø11 | Ø7 | |
| ABAI105 | 113 | 103 | 90 | 106 | 18 | 3 | 8 | 3 | 3 |
A fixer avec la référence de vis SDS25600MB.
Valeurs Caractéristiques
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | Coefficient de raideur Kser par direction d’effort [kN/mm] | ||||||||||
| Aile A | Aile B | R1.k | R2/3.k | R4.k | R5.k | R1.k | R2/3.k | R4.k | R5.k | |||
| Qté | type | Qté | type | |||||||||
| ABAI105 | 8 | CNA4,0x60 | 3 | SDS25600 | 2,0/kmod | 2,0/kmod | 3,3/kmod | 2,3/kmod | 0.8 | 0.68 | 1.16 | 0.8 |
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 1 équerre
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | Coefficient de raideur Kser par direction d’effort [kN/mm] | ||||||||||
| Aile A | Aile B | R1.k | R2/3.k | R4.k | R5.k | R1.k | R2/3.k | R4.k | R5.k | |||
| Qté | type | Qté | type | |||||||||
| ABAI105 | 8 | CNA4,0x60 | 3 | SDS25600 | 2,2 | 2,2 | 3,7 | 2,6 | 0.8 | 0.68 | 1.16 | 0.8 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Notes techniques
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Installation

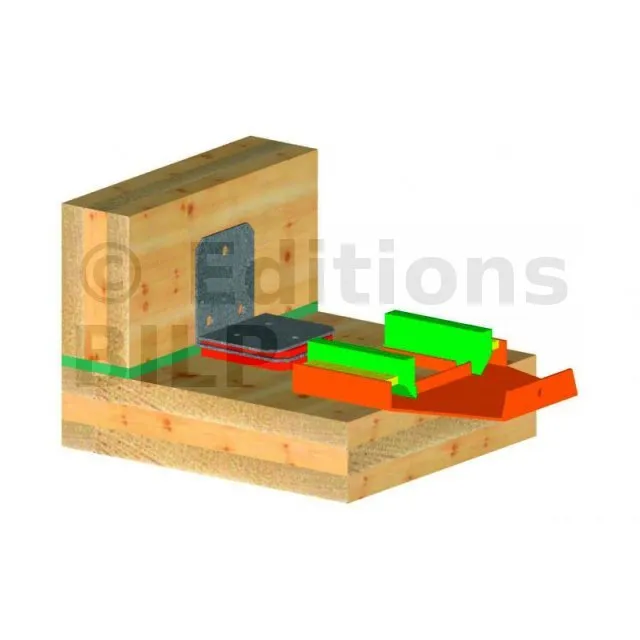

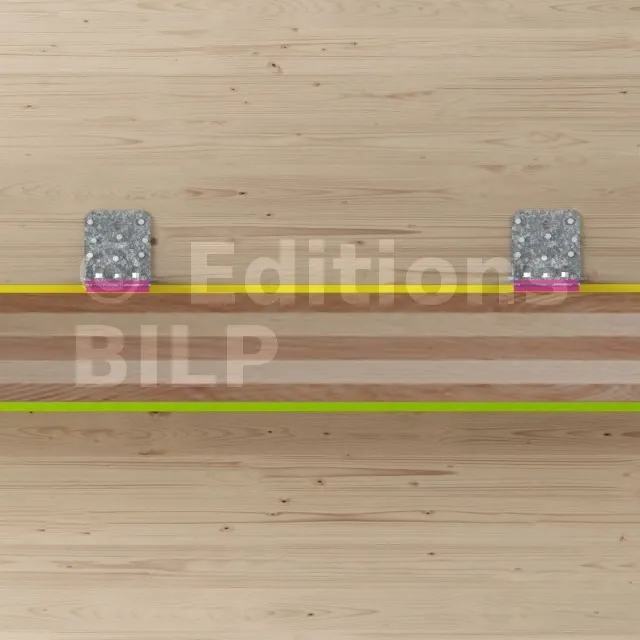

Pour une efficacité totale, la présence d’une bande Sylodyn® sous les panneaux murs CLT est impérative. Le choix des bandes Sylodyn® dépend du poids du mur (voir tableau ci-dessous). Un gabarit de montage (réf. MOABAI) est disponible pour une meilleure pose de l’équerre ABAI. Il évite en effet la compression de la bande de Sylodyn® présente sous l’équerre.
| Modele | Charge linéaire (kN/m) | Compression (N/mm²) | Écrasement (mm) | Couleur | |||
|---|---|---|---|---|---|---|---|
| Min. | Max. | Min. | Max. | Min. | Max. | ||
| SYLO-NB-100 | 1 | 7.5 | 0.01 | 0.08 | 0.1 | 1.0 | Rouge |
| SYLO-NC-100 | 7.5 | 15 | 0.08 | 0.15 | 0.5 | 1.1 | Jaune |
| SYLO-ND-100 | 15 | 35 | 0.15 | 0.35 | 0.5 | 1.3 | Vert |
| SYLO-NE-100 | 35 | 75 | 0.35 | 0.75 | 0.6 | 1.3 | Bleu |
| SYLO-NF-100 | 75 | 150 | 0.75 | 1.5 | 0.7 | 1.3 | Violet |
| SYLO-NB-150 | 1.5 | 11 | 0.01 | 0.08 | 0.1 | 1.0 | Rouge |
| SYLO-NC-150 | 11 | 23 | 0.08 | 0.15 | 0.5 | 1.1 | Jaune |
| SYLO-ND-150 | 23 | 54 | 0.15 | 0.35 | 0.5 | 1.3 | Vert |
| SYLO-NE-150 | 54 | 118 | 0.35 | 0.75 | 0.6 | 1.3 | Bleu |
| SYLO-NF-150 | 118 | 230 | 0.75 | 1.5 | 0.7 | 1.3 | Violet |
Fixations préconisées :
Aile B :
- Pointes annelées CNA Ø4,0x60.
- Vis CSA Ø5,0x50 mm.
- Boulons Ø10.
- Tirefonds Ø10.
Aile C :
- Vis SDS25600 (dimensions Ø6,4x152 mm).

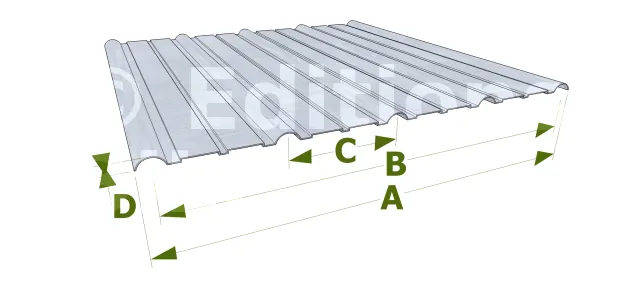

- A= 96.52 cm ; B= 92 cm ; C= 22.86 cm ; D= 1.91 cm
Le largeur standard des tôles galvanisées est souvent soit de 81 cm soit de 96,52 cm ( Comme on le montre dans cette figure). Pour ce dernier, il couvre une surface de 92 cm lors de la pose étant donné que les extrémités latérales doivent se chevaucher. Les ondulations de 1,91 cm sont rencontrées à intervalles de 22,86 cm. Pour la longueur, on a une dimension standard de 2,40 m mais on peut toujours commander n’importe quelle longueur.

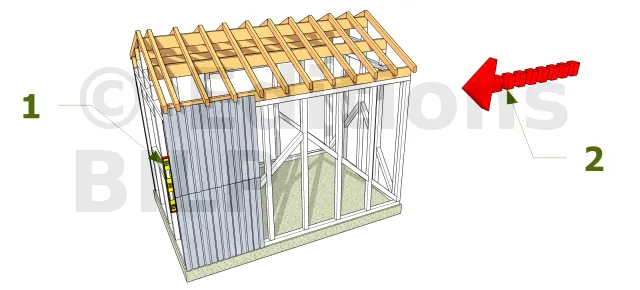

- 1 : Niveau ; 2 : vent dominant
Commencer l’installation par le coté opposé au vent dominant (Bord gauche ou droit). Prenez bien votre temps pour installer correctement ce premier panneau. Assurez-vous qu’il soit bien d’aplomb pour maintenir l’alignement des prochains panneaux.

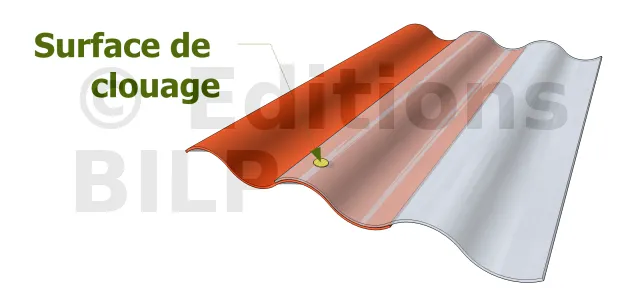

Installez le second panneau à coté du premier. Superposez-les sur la dernière partie ondulée. Fixer temporairement d’abord tous les panneaux, et après alignement, clouez définitivement au niveau des ondulations.
