Sabot pour angle maçonné
Sabot pour angle maçonné flexible et réglable

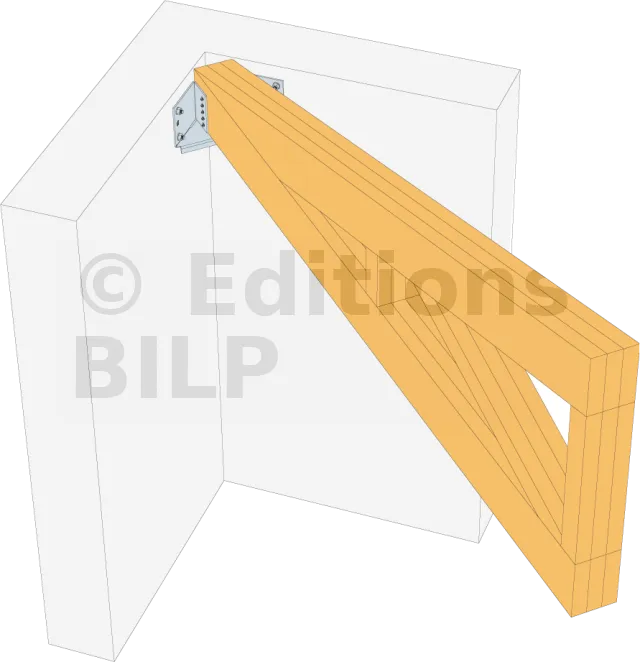

Ce sabot permet de reprendre les fermes dans les angles de maçonnerie à 90°. Il est disponible en largeur 38 mm ou pliable en largeur, au choix, entre 76 et 150 mm.
Caractéristiques
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 2.5 et 4 mm.
Avantages :
- Installation rapide et simple,
- Disponible en largeur 38 mm ou pliable en largeur, pour le modèle SAMI/4X, entre 76 et 150 mm.
Applications
Support
- Porteur : béton, acier
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation

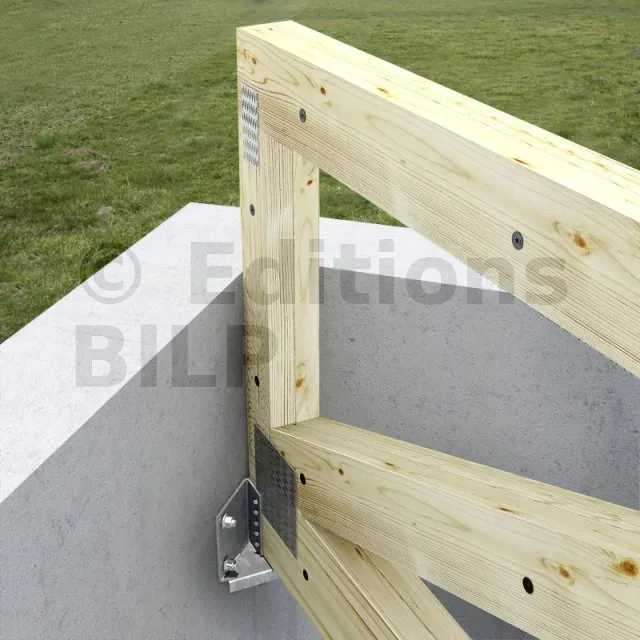

- Fixation d’élément bois dans les angles maçonnés
Dimensions

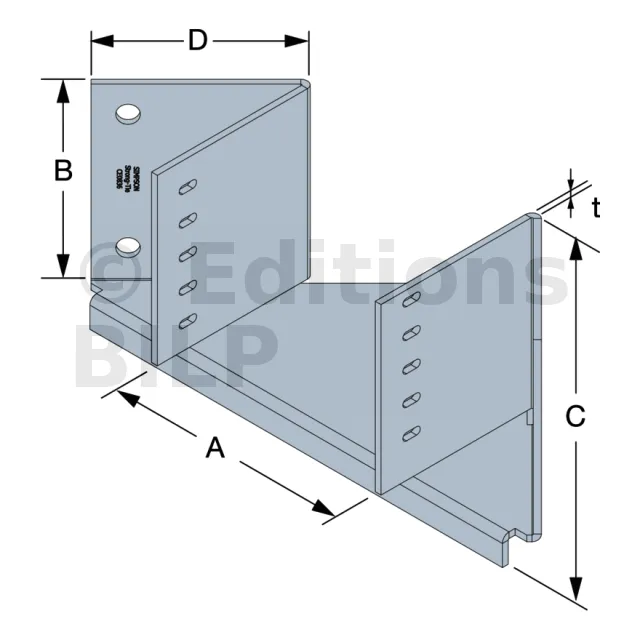

| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø11 | Ø12 | Ø5 | Ø5x12 Oblong [mm] | |
| SAMI/4X | 76-150 | 116 | 121 | 104-156 | 4 | - | 4 | - | 10 |
| SAMI38/2.5 | 38 | 106 | - | 54 | 2.5 | 2 | - | 4 | - |
Les valeurs de reprise de charge sont données sur béton dans le cas d’une fixation éloignée des bords du support. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.

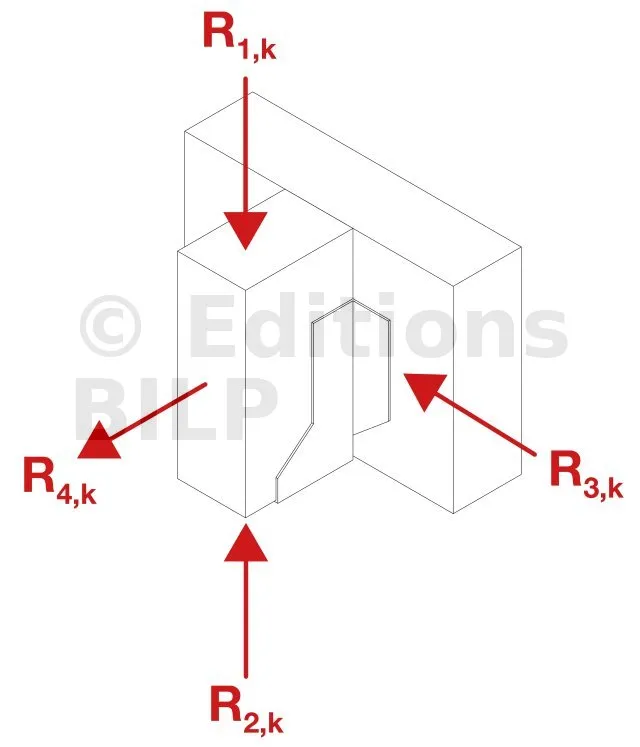

Valeurs caractéristiques - Bois sur béton
| Références | Valeurs Caractéristiques - Bois sur béton ou acier | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
| Porteur | Porté | R1,k | R2,k | |||
| Qté | Type | Qté | Type | |||
| SAMI38/2.5 | 2 | Ø10 | 4 | CSA5.0x40 | 10.1 | 3.8 |
| SAMI/4X | 4 | Ø10 | 10 | CNA4.0x35 | 31.3 | - |
Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l’entraxe et des distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparement.
Mise en œuvre
Fixations
Sur porté :
- Pointes annelées CNA Ø 4.0 x 35 m
- Vis CSA Ø 5.0 x 35 mm.
Sur porteur :
Support acier :
- Boulons Ø 10 mm suivant développé (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Support béton :
- Cheville mécanique : goujon FM 753 EVO M10x78/5.
- Ancrage chimique : résine AT-HP avec tige filetée LMAS M10-120/25.
Support maçonnerie creuse (reprise de charges des ancrages à vérifier) :
- Résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130.
Installation
Sur Bois :

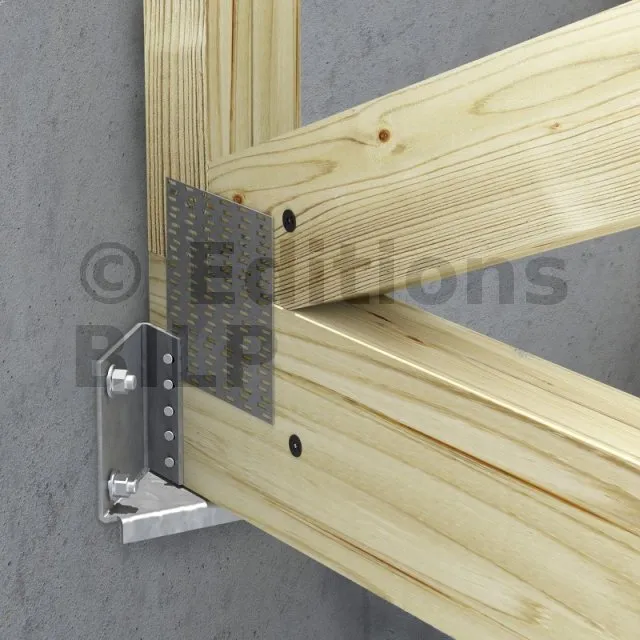

1. Tracer l’emplacement des perçages en appliquant le sabot dans l’angle de mur,
2. Percer le support avec un forêt adapté,
3. Présenter le sabot et le fixer sur le support avec les ancrages adaptés,
4. Présenter l’élément porté dans le sabot avant de le fixer.
Le principe de mise en place des chevrons est le même que pour répartir des éléments (lattes, chevrons) suivant la longueur d’une autre pièce (poutre porteuse, panne, chevron).
Prenons l’exemple de pose de chevrons sur les pannes d’une cabane monopente.

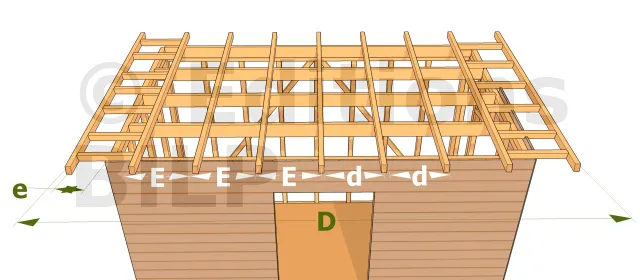

- D : entraxe entre les deux chevrons d’extrémité,
- E : entraxe pratique entre chevrons consécutifs,
- d : distance entre chevrons = longueur de gabarit.
Calculons l’entraxe D lors de la pose des premiers chevrons aux extrémités.
Reprenons l’exemple pour 400 cm de façade (longueur panne, lisse haute ou de chaînage) et un chevron de 5 cm d’épaisseur.
- Calcul de l’entraxe D : on soustrait les deux demi-épaisseurs des chevrons aux extrémités = 400 cm - (2 x (5 cm/ 2)) = 395 cm.
- Le calcul de la section des chevrons donne l’entraxe maximal admissible. Pour notre cas, supposons que ce calcul a donné 60 cm de distance. Le nombre théorique de chevrons est donc = 395 cm / 60 cm = 6,5 chevrons intermédiaires.
- Prenons un nombre définitif de 7 chevrons intermédiaires. Ce qui nous donne l’entraxe définitif entre-chevron = 395 cm / 8 = 49,3 cm
- La distance entre chaque chevron est donc = 49,3 cm - (2 x (5 cm/2)) = 44,3 cm.

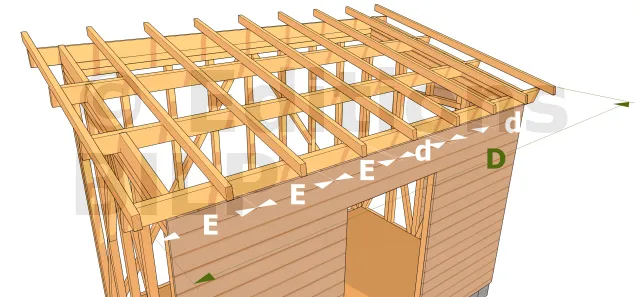

- D : entraxe entre les deux chevrons d’extrémité,
- E : entraxe pratique entre chevrons consécutifs,
- d : distance entre chevrons = longueur de gabarit,
- e : distance avant-toit par rapport à l’ossature.
Reprenons l’exemple ci-dessus, 400 cm de façade, en ajoutant un avant toit "e" correspondant à la distance de l’avant-toit par rapport à l’ossature (supposons cette distance = 30 cm) et un chevron de 5 cm d’épaisseur.
Le calcul d’entraxe et distance entre chevrons précédent est toujours valable, en prenant comme distance de base l’entraxe entre les chevrons aux extrémités, soit des 2 avant-toits.
- Calcul de l’entraxe D : 400 cm + (2 x 30 cm) + (2 x (5 cm/ 2) = 465 cm.
- L’entraxe admissible entre les chevrons étant toujours de 60 cm. Le nombre théorique de chevrons est donc = 465 cm / 60 cm = 7,75 chevrons intermédiaires.
- Prenons un nombre définitif de 8 chevrons intermédiaires. Ce qui nous donne l’entraxe définitif entre-chevron = 465 cm / 9 = 51,6 cm
- La distance entre chaque chevron est donc = 51,6 cm - (2 x (5 cm/2)) = 46,6 cm.
Pour créer le premier point de repère sur les lisses hautes ou panne, il faut enlever la distance de l’avant-toit. Il suffit de soustraire la distance entre les chevrons avec l’avant-toit : 46,6 cm - 30 cm = 26,6 cm.
Les sabots pour angle maçonné jouent un rôle important dans la construction en offrant une solution robuste pour la fixation d’éléments en bois dans les angles de maçonnerie. Ils assurent une connexion solide et fiable entre différents matériaux de construction, garantissant ainsi la stabilité et la durabilité des structures. Ils se distinguent par leurs dimensions variées, une version avec une largeur fixe de 38 mm et une version ajustable, dont la largeur peut être choisie entre 76 mm et 150 mm.
Avantages des sabots de charpente pour angle maçonné :
- Installation rapide et simple : Les sabots pour angle maçonné sont conçus pour être installés facilement et rapidement. Leur conception intuitive permet une pose efficace, réduisant ainsi le temps de travail et les coûts de main-d’œuvre.
- Disponible en largeur 38 mm ou pliable en largeur : Le modèle SAMI/4X est particulièrement flexible, étant disponible en une largeur standard de 38 mm ou pliable pour s’adapter à une plage de largeur variant entre 76 et 150 mm. Cette caractéristique permet une grande polyvalence dans les applications, facilitant l’ajustement aux dimensions spécifiques des projets et assurant ainsi une installation sur mesure. Ce système ajustable apporte une grande souplesse dans les situations où les dimensions peuvent varier d’un chantier à l’autre, sans compromettre la solidité.
- Durabilité : Les sabots en acier galvanisé résistent à l’humidité et à l’usure, parfaits dans des conditions climatiques difficiles.
Applications :
Les sabots pour angle maçonné sont utilisés pour fixer des éléments en bois dans les coins de maçonnerie, assurant une connexion robuste et durable. Ils sont essentiels dans la construction de structures où la stabilité et la sécurité sont primordiales. Utilisez des chevilles ou des vis adaptées à la maçonnerie pour fixer solidement le sabot dans l’angle. Le choix des fixations est important : elles doivent être résistantes et compatibles avec les matériaux de maçonnerie, qu’il s’agisse de brique, de béton ou de pierre. Il est recommandé d’utiliser des fixations anticorrosion pour garantir la durabilité dans le temps, surtout dans des environnements humides.
Support :
- Porteur : Les sabots sont compatibles avec des matériaux porteurs tels que l’acier et le béton. Ils offrent une excellente fixation et un soutien solide, garantissant la stabilité de l’ensemble de la structure.
- Porté : Les sabots peuvent être utilisés pour supporter divers types de bois, y compris le bois massif, le bois composite et le bois lamellé-collé. Leur conception permet de maintenir ces matériaux en place de manière sûre et efficace.
Domaines d’utilisation du sabot de fixation pour angle maçonné :
- Fermes : Le sabot pour angle maçonné permet une fixation solide et durable dans les angles, assurant ainsi une répartition homogène des efforts et une meilleure stabilité.
- Structures en bois : Ils sont indispensables pour la fixation d’éléments en bois dans les angles maçonnés : charpentes traditionnelles ou éléments d’ossature bois.
- Différents types de projets : Ils sont couramment utilisés dans divers projets de construction, allant des petites structures résidentielles aux grandes infrastructures commerciales. Grâce à leur capacité à fournir une connexion solide entre le bois et la maçonnerie, ils sont essentiels pour le renforcement et la stabilisation des bâtiments. En neuf ou en rénovation, ce connecteur de charpente est compatible avec plusieurs types de matériaux de maçonnerie, tels que le béton, la brique ou la pierre.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
