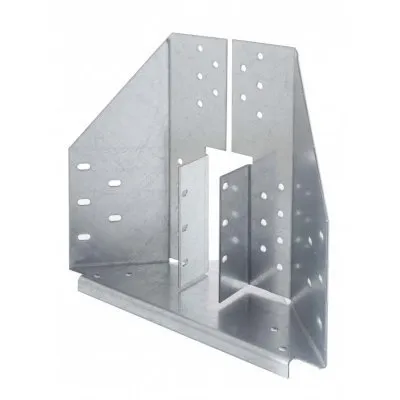

Etrier pour croupe - Réf. ETC392

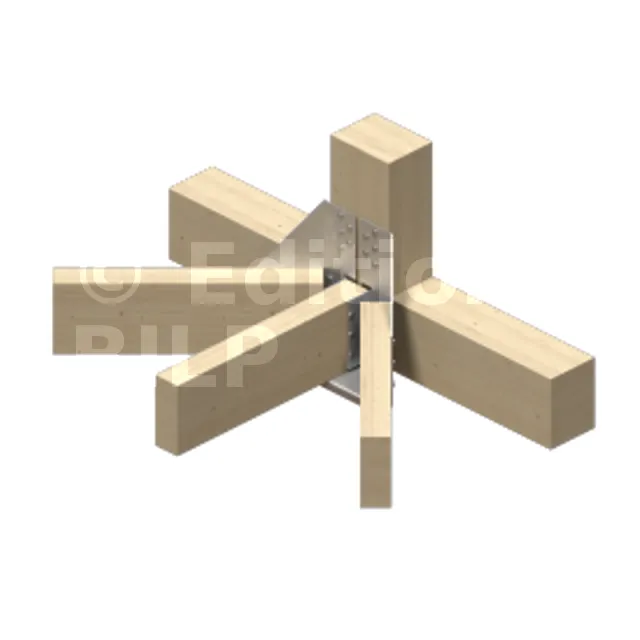

Assemblages de deux éléments : un empannon et un arêtier droit ou un empannon + un arêtier gauche OU assemblages de trois éléments : deux arêtiers simples et un empannon.
-
RéférenceETC392
-
Epaisseur2mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Code EAN3523140425115
-
Profondeur (C)68mm
-
Profondeur (F)102mm
-
Perçages sur porteur Ø5 [mm]24
-
Perçages sur portéFlancs : 6Ø5 ; 8Ø5x7.5 - Fond : 10Ø5
-
Largeur (D)54mm
-
Hauteur (B)195mm

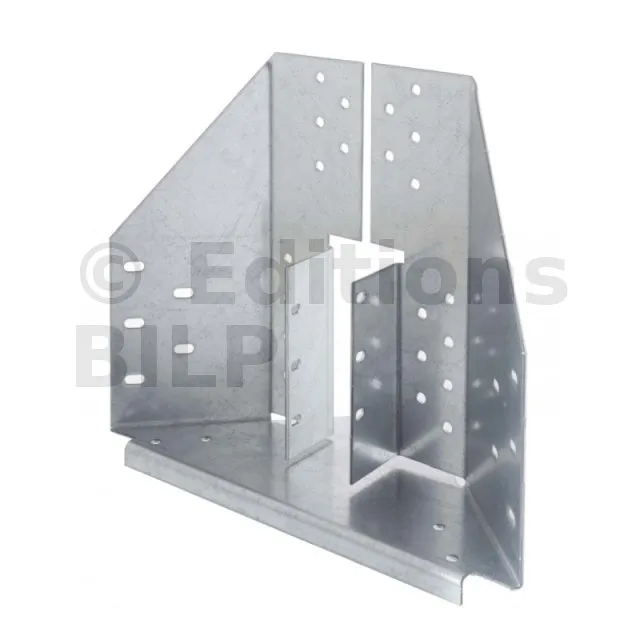

Étrier pour croupe

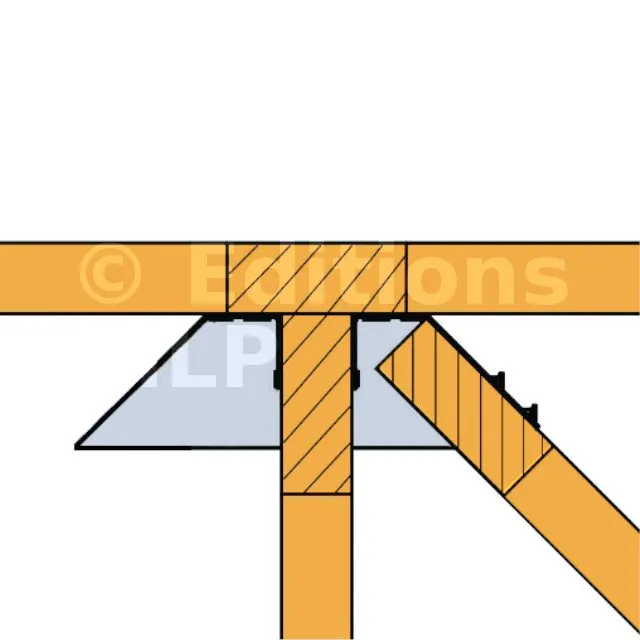

L’ETC392 est le dernier produit développé dans la gamme des étriers pour croupe. Il permet la réalisation d’une croupe en assemblant les demi-fermes d’arêtier et d’empannon. Il a spécialement été conçu pour la fixation sur ferme avec entrait porteur de 97 mm minimum.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 mm.
Avantages
- Reprise de charges descendantes et ascendantes élevées,
- Compatible avec une ferme industrielle avec entrait porteur de 97 mm.
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé, fermes industrielles...
- Porté : bois massif, fermes industrielles...
Domaines d’utilisation
- Fixation de fermettes pour la réalisation de croupes

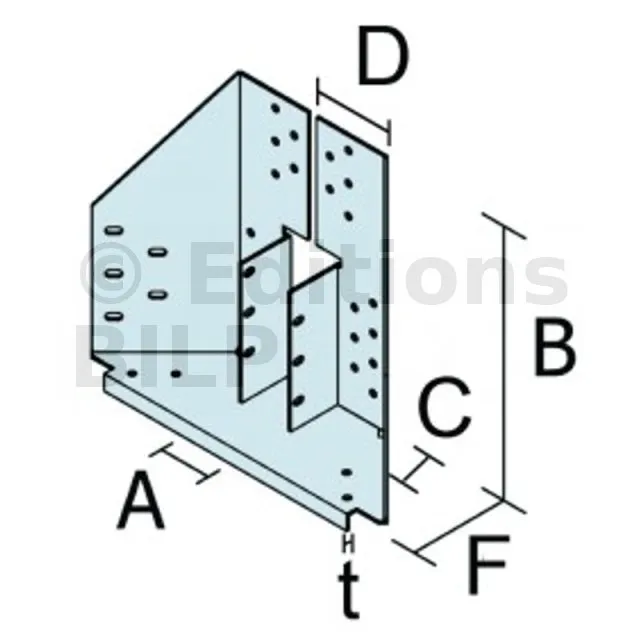

Dimensions
- Insérer les tiges d’assemblage à mi-longueur de façon à permettre les fixations,
- Placer les vis sans serrer,
- Glisser le second rail, vérifier l’alignement des 2 éléments de rail et serrer toutes les vis,
- Monter 2 tiges d’assemblage du moteur et insérer le chariot,
- Glisser le chariot sur toute la longueur pour vérifier l’alignement des rails,
- Introduire la butée de fermeture.
- Insérer les écrous dans les coulisses,
- Fixer sans serrer la tête du rail au niveau des écrous,
- Tenir le rail avec un tasseau et un serre-joint en vérifiant l’horizontal,
- Serrer définitivement les vis de l’attache-rail,
- Installer ensuite les équerres à l’extrémité du rail aux éléments de la charpente.
| Références | Dimensions [mm] | Perçages | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Porté | ||||||||||
| Flancs | Fond | ||||||||||
| A | B | C | D | F | t | Ø5 [mm] | Ø13 [mm] | Ø5 [mm] | Ø5 x 7,5 [mm] | Ø5 [mm] | |
| ETC 392 | 38 | 195 | 68 | 54 | 102 | 2 | 24 | - | 10 | 6 | 4 |
L’ETC392 est en cours de marquage CE.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Fixations sur porté
- Pointes annelées CNA Ø4,0 x 35 mm
Fixations sur porteur
Bois :
- Pointes annelées CNA Ø4,0 x 35 mm

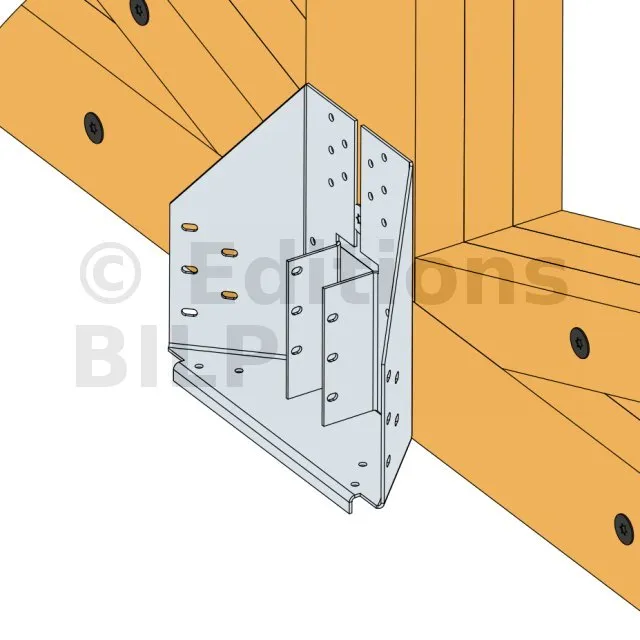

Installation
- L’utilisation d’un ETC392 requiert l’installation d’un poinçon d’une largeur minimum de 97 mm.
- Utiliser toutes les fixations spécifiées dans le tableau, selon l’ordre ci-dessous :
1. Fixer l’étrier au porteur,
2. Fixer l’empannon dans l’étrier,
3. Fixer les arêtiers dans l’étrier par les 4 pointes situées en partie inférieure,
4. Achever la fixation des arêtiers par les pointes latérales.
- Placer et fixer le moteur sur les tiges d’assemblage,
- Vérifier le coulissement du chariot à ce point d’assemblage,
- La porte en position fermée, fixer le bras de fixation à l’attache de motorisation,
- Ramener le chariot et fixez-y le bras,
- Vérifier le coulissement de l’ensemble en ouverture et fermeture,
- Ramener l’ensemble au niveau du moteur et fixer la butée du chariot au moteur,
- Brancher la prise de courant du moteur et tester l’automatisme de l’ensemble.
Fixer les charnières sur les cotés du battant de la porte. Ces charnières permettront à la porte de s’ouvrir et de se fermer librement. Toujours maintenir la porte bien fermée lorsque vous fixez les charnières pour que la fermeture soit totale. Placez des cales tout autour pour bien centrer la porte dans l’ouverture puis retirez-les quand les charnières sont en place.
On peut rencontrer une multitude de choix pour les poignées. Une poignée économique peut être faite en bois, on peut la trouver dans la plupart des magasins. Il suffit de la fixer à la porte principale par des vis.

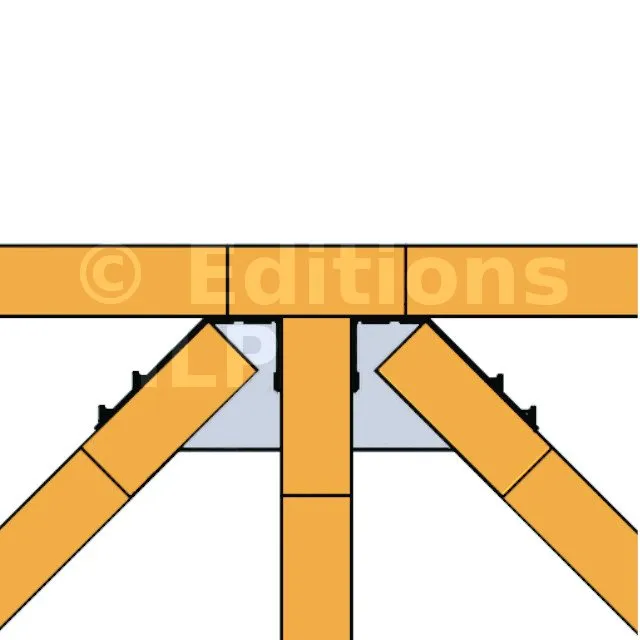

Bois sur Bois - Porteur ≥ 97mm - 1 empannon + 2 arêtiers
- Placer et fixer le moteur sur les tiges d’assemblage,
- Vérifier le coulissement du chariot à ce point d’assemblage,
- La porte en position fermée, fixer le bras de fixation à l’attache de motorisation,
- Ramener le chariot et fixez-y le bras,
- Vérifier le coulissement de l’ensemble en ouverture et fermeture,
- Ramener l’ensemble au niveau du moteur et fixer la butée du chariot au moteur,
- Brancher la prise de courant du moteur et tester l’automatisme de l’ensemble.
- Insérer les écrous dans les coulisses,
- Fixer sans serrer la tête du rail au niveau des écrous,
- Tenir le rail avec un tasseau et un serre-joint en vérifiant l’horizontal,
- Serrer définitivement les vis de l’attache-rail,
- Installer ensuite les équerres à l’extrémité du rail aux éléments de la charpente.
| Références | Valeurs caractéristiques - Bois sur bois - Porteur ≥ 97 mm - 1 empannon + 2 arêtiers | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Section de bois et fixations | Valeurs caractéristiques - Porteur ≥ 97 mm - Bois C24 [kN] | ||||||||||||
| Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC392 | 26 | 1 | 97 | 6 | 1 | 97 | 14 | 4.4 | 8.8 | 22 | 3.3 | 6.6 | 16.6 |
Les valeurs descendantes sont calculées comme : R1,k = min (Empannon + 2*Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (Empannon + 2*Arêtier ; Max)
La répartition de charge est : 20% sur l’empannon, 40% sur chaque arêtier
L’utilisation d’un ETC392 requiert l’installation d’un poinçon d’une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l’Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l’étrier, en fonction de l’épaisseur du support et de la dimension de l’élément vertical. L’utilisation d’un porteur d’épaisseur 147 mm doit également être vérifiée.
Enfin, les éléments porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.

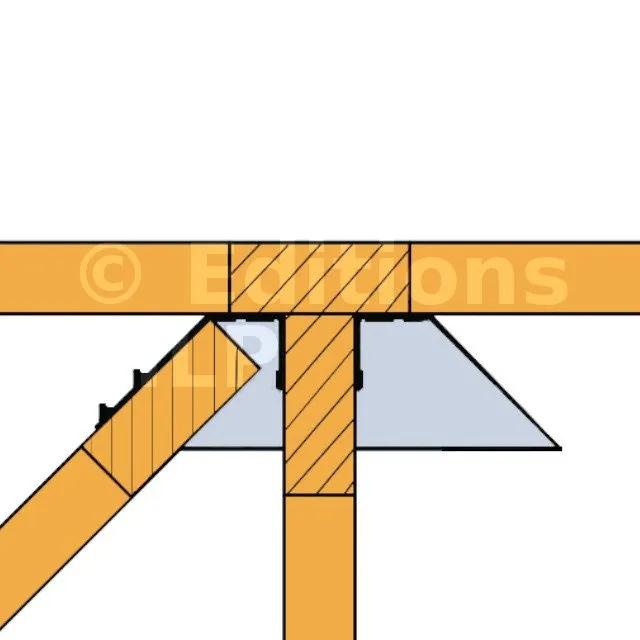

Bois sur bois - Porteur ≥ 97mm - 1 empannon + 1 arêtier
On peut rencontrer une multitude de choix pour les poignées. Une poignée économique peut être faite en bois, on peut la trouver dans la plupart des magasins. Il suffit de la fixer à la porte principale par des vis.
Si la porte n’est pas protégée par un avant-toit légèrement en surplomb, il est préférable de construire un larmier ou un petit appentis.
- Insérer les écrous dans les coulisses,
- Fixer sans serrer la tête du rail au niveau des écrous,
- Tenir le rail avec un tasseau et un serre-joint en vérifiant l’horizontal,
- Serrer définitivement les vis de l’attache-rail,
- Installer ensuite les équerres à l’extrémité du rail aux éléments de la charpente.
| Références | Valeurs caractéristiques - Bois sur bois - Porteur ≥ 97 mm - 1 empannon + 1 arêtiers | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Section de bois et fixations | Valeurs caractéristiques - Porteur ≥ 97 mm - Bois C24 [kN] | ||||||||||||
| Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC392 | 26 | 1 | 97 | 6 | 1 | 97 | 7 | 5.5 | 10.9 | 16.4 | 3.3 | 6.4 | 9.7 |
Les valeurs descendantes sont calculées comme : R1,k = min (Empannon + Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (Empannon + Arêtier ; Max)
La répartition de charge est : 33% sur l’empannon, 66% sur l’arêtier
L’utilisation d’un ETC392 requiert l’installation d’un poinçon d’une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l’Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l’étrier, en fonction de l’épaisseur du support et de la dimension de l’élément vertical. L’utilisation d’un porteur d’épaisseur 147 mm doit également être vérifiée.
Enfin, les éléments porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.
Bois sur bois - Porteur ≥ 97mm - 2 arêtiers
- Placer et fixer le moteur sur les tiges d’assemblage,
- Vérifier le coulissement du chariot à ce point d’assemblage,
- La porte en position fermée, fixer le bras de fixation à l’attache de motorisation,
- Ramener le chariot et fixez-y le bras,
- Vérifier le coulissement de l’ensemble en ouverture et fermeture,
- Ramener l’ensemble au niveau du moteur et fixer la butée du chariot au moteur,
- Brancher la prise de courant du moteur et tester l’automatisme de l’ensemble.
Si la porte n’est pas protégée par un avant-toit légèrement en surplomb, il est préférable de construire un larmier ou un petit appentis.
- Insérer les écrous dans les coulisses,
- Fixer sans serrer la tête du rail au niveau des écrous,
- Tenir le rail avec un tasseau et un serre-joint en vérifiant l’horizontal,
- Serrer définitivement les vis de l’attache-rail,
- Installer ensuite les équerres à l’extrémité du rail aux éléments de la charpente.
| Références | Valeurs caractéristiques - Bois sur bois - Porteur ≥ 97 mm - 2 arêtiers | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Section de bois et fixations | Valeurs caractéristiques - Porteur ≥ 97 mm - Bois C24 [kN] | ||||||||||||
| Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | CNA4,0x35 | Hauteur min. | Nbre de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC 392 | 26 | - | - | - | 1 | 97 | 14 | - | 9.6 | 19.1 | - | 5.8 | 11.6 |
Les valeurs descendantes sont calculées comme : R1,k = min (2*Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (2*Arêtier ; Max)
La répartition de charge est : 50% sur chaque arêtier
L’utilisation d’un ETC392 requiert l’installation d’un poinçon d’une largeur minimum de 97 mm.
Les entraxes et les distances au bord doivent être vérifiés selon les règles de l’Eurocode 5, pour le groupe de 10 pointes situées dans la partie haute de l’étrier, en fonction de l’épaisseur du support et de la dimension de l’élément vertical. L’utilisation d’un porteur d’épaisseur 147 mm doit également être vérifiée.
Enfin, les éléments porteur et portés doivent être vérifiés pour des efforts perpendiculaires aux fibres.
