Étrier à âme intérieure - Inox A4 - Réf. CBH220/2.5S
-
RéférenceCBH220/2.5S
-
Epaisseur2.5mm
-
FabricationFrançaise
-
MatériauAcier inoxydable AISI 316L selon NF EN 10088-2
-
MarqueSIMPSON Strong-Tie
-
Largeur minimale du bois porté60mm
-
Perçages sur porteur Ø5 [mm]16mm
-
Perçages sur porteur Ø11 [mm]2mm
-
Largeur maximale du bois porté160mm
-
Hauteur minimale du bois porteur262mm
-
Largeur60mm

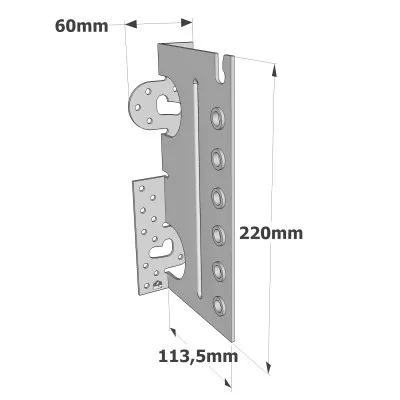

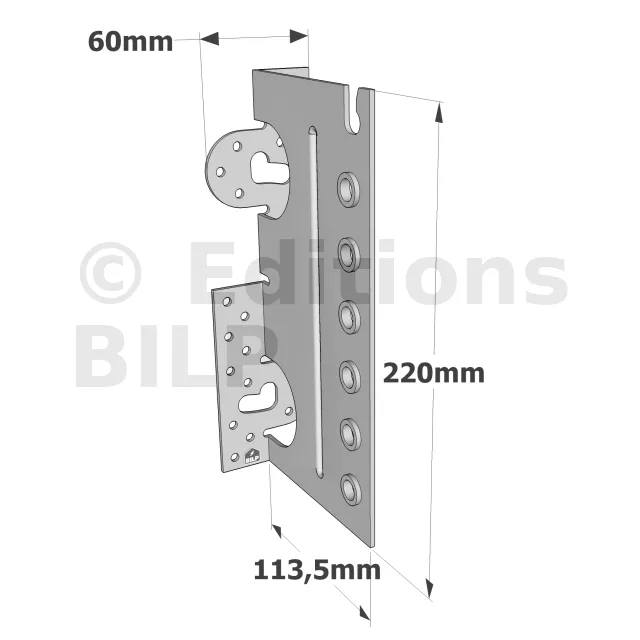

Étrier en âme intérieure - Inox A4
Caractéristiques
Agréments techniques : ETA-07/0245
Déclarations de performance : FR-DoP-e07/0245
Matière
- Acier inoxydable AISI 316L selon NF EN 10088-2,
- Épaisseur : 2,5 mm.
Avantages
- Assemblage invisible,
- Fixation sur bois ou sur béton,
- Mise en oeuvre optimisée conforme aux Eurocodes,
- Connecteur en Inox compatible pour un usage en extérieur (Terrasse, pergola ...)
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé, béton.
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation
- Solives,
- Pannes,
- Poutres porteuses.
Données techniques
Dimensions
- 1 : Tasseau
Dans un abri en bois, il faut fixer les rails horizontaux sur les pannes, chevrons, ou entraits de la charpente.
Commencer par fixer avec une pince étau l’extrémité de l’équerre du rail horizontal à l’extrémité verticale des montants. Visser le support haut et le rail écrou vers l’extérieur pour ne pas gêner les roulettes.
Contrôler l’horizontalité des rails et suspendre temporairement les bouts de ces rails avec des cordes, ou un tasseau vertical et serre-joint, de sorte qu’ils soient au même niveau.
- d : distance entre les montants
- Mesurer la longueur du joint entre les montants verticaux et couper,
- Fixer le joint en l’alignant au bord du linteau.
| Références | Dimensions bois porteur [mm] | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur [mm] | Largeur | Hauteur | A | B | C | t | Ø11 | Ø5 | Ø10.5 | ||||
| Min. | Min. | Max. | Min β=0 | Min β≠0 | Max. | ||||||||
| CBH150/2.5S | 192 | 60 | 160 | 190 | 219 | 225 | 150 | 113.5 | 60 | 2.5 | 2 | 14 | 5 |
| CBH180/2.5S | 222 | 60 | 160 | 220 | 249 | 270 | 180 | 113.5 | 60 | 2.5 | 2 | 16 | 6 |
| CBH220/2.5S | 262 | 60 | 160 | 250 | 279 | 330 | 220 | 113.5 | 60 | 2.5 | 2 | 22 | 7 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Solive sur poutre - 0° et 15°
Fixez les câbles. Selon la conception de votre porte, vous devez maintenant fixer les câbles de levage à la section inférieure de la porte. Suivre les instructions qui viennent avec votre porte pour connecter correctement ces câbles.
Installer les charnières de chaque panneau (généralement sur les deux extrémités et sur le milieu). Fixer ces charnières seulement aux bords supérieurs de chaque panneau de la porte . De cette façon, vous serez en mesure d’empiler les autres panneaux sur le haut du filet lors du montage.
- d : distance entre les montants
- Mesurer la longueur du joint entre les montants verticaux et couper,
- Fixer le joint en l’alignant au bord du linteau.
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=0° | R1,k-Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 14 | CSA5,0x40S | 5 | STD10 | 18 | 18.6 | 20.7 | 22.4 | 24 | 24 | 17.3 | 17.9 | 19.6 | 21.2 | 22.9 | 23.3 |
| CBH180/2.5S | 16 | CSA5,0x40S | 6 | STD10 | 25 | 26.5 | 29.5 | 32.1 | 32.6 | 32.6 | 24 | 25.2 | 28 | 30.5 | 31.8 | 31.8 |
| CBH220/2.5S | 22 | CSA5,0x40S | 7 | STD10 | 32.6 | 34.2 | 37.9 | 41.1 | 42.8 | 42.8 | 31.4 | 32.7 | 36 | 38.9 | 41.6 | 41.6 |
Solive sur poutre - 30° et 45°
Fixez les câbles. Selon la conception de votre porte, vous devez maintenant fixer les câbles de levage à la section inférieure de la porte. Suivre les instructions qui viennent avec votre porte pour connecter correctement ces câbles.
Installer les charnières de chaque panneau (généralement sur les deux extrémités et sur le milieu). Fixer ces charnières seulement aux bords supérieurs de chaque panneau de la porte . De cette façon, vous serez en mesure d’empiler les autres panneaux sur le haut du filet lors du montage.
- d : distance entre les montants
- Mesurer la longueur du joint entre les montants verticaux et couper,
- Fixer le joint en l’alignant au bord du linteau.
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=30° | R1,k-Pente β=45° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 14 | CSA5,0x40S | 5 | STD10 | 16.7 | 17.2 | 18.7 | 20.1 | 21.6 | 22.5 | 16.4 | 16.7 | 18 | 19.3 | 20.6 | 21.9 |
| CBH180/2.5S | 16 | CSA5,0x40S | 6 | STD10 | 23.1 | 24.1 | 26.6 | 28.8 | 30.8 | 30.8 | 22.5 | 23.4 | 25.6 | 27.6 | 29.7 | 30.1 |
| CBH220/2.5S | 22 | CSA5,0x40S | 7 | STD10 | 30.4 | 31.5 | 34.3 | 37 | 39.7 | 40.4 | 29.8 | 30.8 | 33.3 | 35.7 | 38.3 | 39.5 |
Solive bois sur support rigide - 0° et 15°
- Placer les roulettes de chaque panneau,
- Faire glisser chaque panneau sur les montants et empiler sur le(s) panneau(x) précédent(s),
- Solidariser en fixant les charnières sur ces panneaux.
Installer les charnières de chaque panneau (généralement sur les deux extrémités et sur le milieu). Fixer ces charnières seulement aux bords supérieurs de chaque panneau de la porte . De cette façon, vous serez en mesure d’empiler les autres panneaux sur le haut du filet lors du montage.
- d : distance entre les montants
- Mesurer la longueur du joint entre les montants verticaux et couper,
- Fixer le joint en l’alignant au bord du linteau.
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=0° | R1,k-Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 2 | Ø10** | 5 | STD10 | 12.4 | 13.2 | 15.6 | 17.7 | 19.5 | 19.5 | 11.7 | 12.4 | 14.5 | 16.4 | 18.4 | 18.7 |
| CBH180/2.5S | 2 | Ø10** | 6 | STD10 | 19.3 | 21.1 | 25.2 | 28.8 | 29.7 | 29.7 | 18.2 | 19.7 | 23.3 | 26.6 | 28.3 | 28.3 |
| CBH220/2.5S | 2 | Ø10** | 7 | STD10 | 23.8 | 25.9 | 30.6 | 34.9 | 37.1 | 37.1 | 22.4 | 24.2 | 28.2 | 32.1 | 35.3 | 35.3 |
** Les solutions générales d’ancrages sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, des distances aux bords et entre ancrages.
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
Solive bois sur support rigide - 30° et 45°
- Placer les roulettes de chaque panneau,
- Faire glisser chaque panneau sur les montants et empiler sur le(s) panneau(x) précédent(s),
- Solidariser en fixant les charnières sur ces panneaux.
Installer les charnières de chaque panneau (généralement sur les deux extrémités et sur le milieu). Fixer ces charnières seulement aux bords supérieurs de chaque panneau de la porte . De cette façon, vous serez en mesure d’empiler les autres panneaux sur le haut du filet lors du montage.
- d : distance entre les montants
- Mesurer la longueur du joint entre les montants verticaux et couper,
- Fixer le joint en l’alignant au bord du linteau.
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=30° | R1,k-Pente β=45° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 2 | Ø10** | 5 | STD10 | 11.1 | 11.6 | 13.4 | 15 | 16.8 | 17.7 | 10.5 | 10.9 | 12.5 | 13.9 | 15.5 | 16.9 |
| CBH180/2.5S | 2 | Ø10** | 6 | STD10 | 17 | 18.3 | 21.4 | 24.3 | 26.8 | 26.8 | 16.2 | 17.3 | 20 | 22.6 | 25.4 | 25.7 |
| CBH220/2.5S | 2 | Ø10** | 7 | STD10 | 21.1 | 22.5 | 26 | 29.4 | 33 | 33.5 | 20.1 | 21.3 | 24.4 | 27.5 | 30.8 | 32.2 |
** Les solutions générales d’ancrages sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, des distances aux bords et entre ancrages.
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
Fixations
Bois/Bois :
Porteur :
- Vis CSA5,0x40S mm conformes à l‘ETE-04/0013.
Porté : - Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois).
Bois/Support rigide :
Porteur béton :
- Cheville mécanique Ø10 mm : BOAX-M10-92/10 A4.
- Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25 A4
Porteur acier :
- Boulon Inox Ø10 mm
Porté :
- Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STD10/X)
Installation
1. Réaliser une entaille verticale de largeur 9 mm dans la poutre portée,
2. Identifier la position des broches sur la poutre portée,
3. Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche),
4. Insérer la 1ère broche supérieure dans la poutre portée.
- 1 : Tasseau
Dans un abri en bois, il faut fixer les rails horizontaux sur les pannes, chevrons, ou entraits de la charpente.
Commencer par fixer avec une pince étau l’extrémité de l’équerre du rail horizontal à l’extrémité verticale des montants. Visser le support haut et le rail écrou vers l’extérieur pour ne pas gêner les roulettes.
Contrôler l’horizontalité des rails et suspendre temporairement les bouts de ces rails avec des cordes, ou un tasseau vertical et serre-joint, de sorte qu’ils soient au même niveau.
Selon la forme de votre abri, vous pouvez ajouter une lambourde horizontale fixée sur un élément de votre charpente afin de faciliter la fixation des équerres et suspentes des rails ; rien ne vous oblige à faire ceci si votre charpente permet de fixer directement ces éléments.
Repérer les éléments de fixation, mesurer, découper et fixer chaque pièce toujours en vérifiant l’horizontalité des rails.
A la fin de la fixation, vérifier que les deux rails sont parallèles et à équerre, vérifier l’égalité des deux diagonales du rectangle (ou carré) formé par les rails.
Fixer les ressorts de traction. L’ouvre-porte ici dispose d’une paire de ressorts qui fonctionnent parallèlement aux rails de la porte horizontale. Les ressorts sont fixés à des câbles qui se fixent à la porte et aux supports de suspension aux extrémités.
Soulever complètement la porte et maintenez-la en place avec un tabouret pour l’empêcher de glisser vers le bas. La tension dans les ressorts doit être soulagée. Les câbles sont dans ce cas noués sur un clip à trois trous qui est ensuite accroché sur le support de l’angle horizontal à l’avant des rails.
Vérifier que les ressorts sont bien tendus : ramener la porte à environ 1m du sol. Elle ne doit ni monter ni descendre. Sinon, revérifier les câbles.
- 1 : Verrou
- 2 : Caches
- 3 : gâche
Fixer le poignet intérieur, installer le verrou et la gâche. Installer la câble de liaison et les caches. Vérifier le bon fonctionnement de cette installation.
Mesurer, découper et fixer les moulures de finition autour du cadre de la porte.
