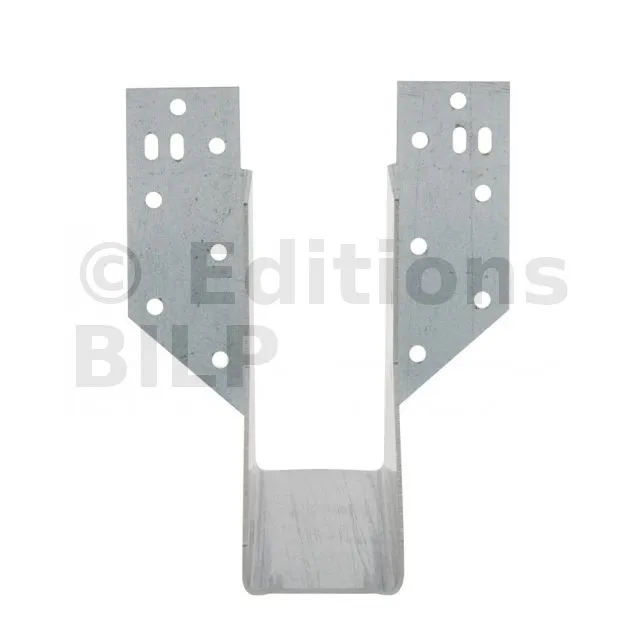

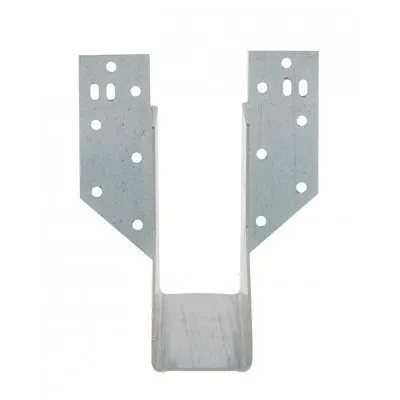

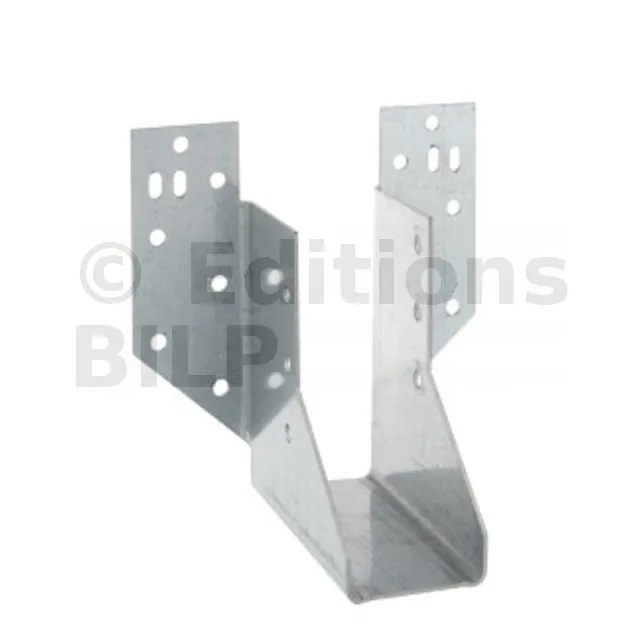

Sabot à bretelles pour fermette, hauteur (B) : 90 mm, largeur (A) : 38 mm, - Réf. SHT115/38

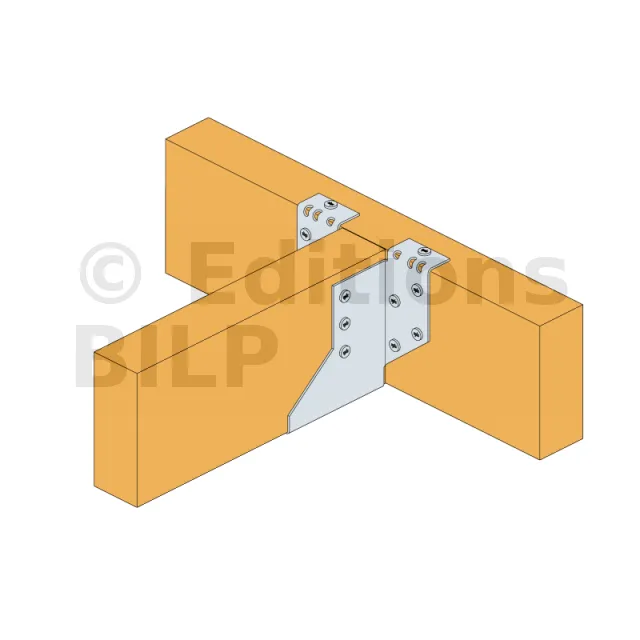

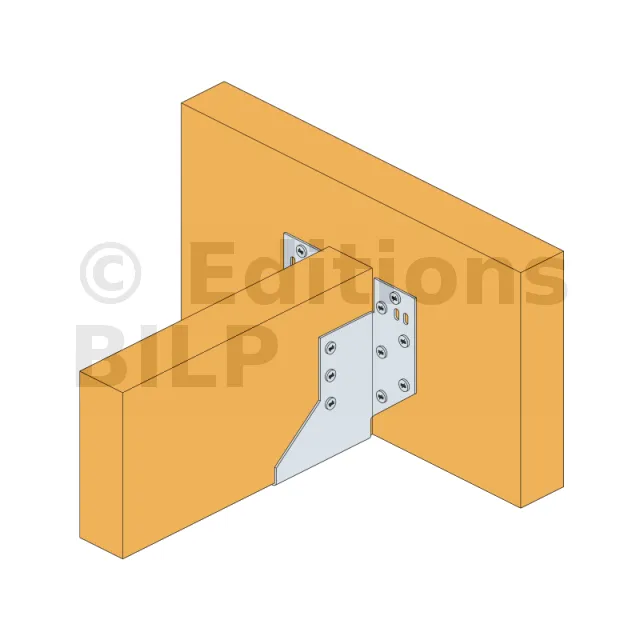

L’étrier SHT est un sabot à bretelles utilisé pour la connexion de fermettes sur support bois. Il est ajustable en hauteur sur chantier car il peut être installé les ailes à plat sur le porteur ou les ailes repliées.
-
RéférenceSHT115/38
-
Epaisseur1.5mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)83.5mm
-
Hauteur (B)90mm
-
Hauteur (E)115mm
-
Perçages sur porteur Ø5 [mm]12
-
Perçages sur porté Ø5 [mm]6
-
Profondeur (F)85mm
Caractéristiques
Agréments techniques : ETA-06/0270
Déclarations de performance : FR-DoP-e06/0270
Avantages
- Facile à installer,
- Permet des décalages de hauteur entre le porteur et le porté,
- Adapté aux entraits de 97 mm.
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Épaisseur : 1,5 mm
Applications
Domaines d’utilisation
- Fermettes,
- Solives...
Support
- Porteur :bois massif, bois composite...
- Porté :bois massif, bois composite...
Données techniques
Dimensions
Lorsque vous installez les cales, n’oubliez pas d’utiliser un appareil pour vérifier que la porte soit bien à niveau et d’aplomb.
Utilisez des clous de types 8D galvanisés à intervalle de 30 cm pour fixer la moulure. Puis, à l’aide d’un couteau ou d’une scie égoïne, coupez les cales au même niveau que les montants.

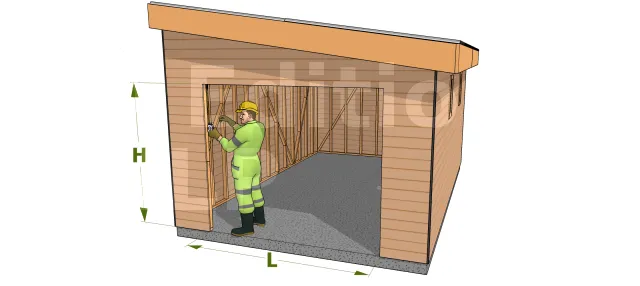

- H : hauteur brute de la porte ; L : Largeur brute de la porte
Mesurer la largeur et la hauteur de l’ouverture brute de la porte de votre bâtiment. Vérifiez ces mesures par rapport aux exigences minimales énoncées dans le manuel d’instructions qui vient avec votre porte de garage sectionnelle.

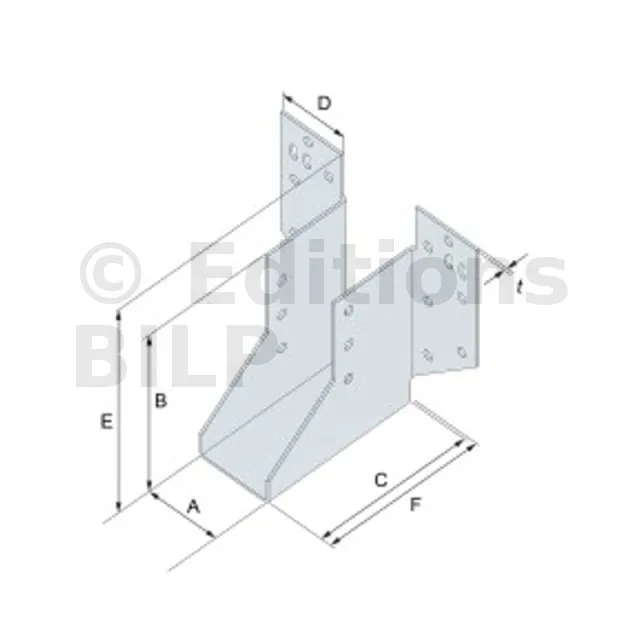

| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | ø5 | ø5 | |
| SHT115/38 | 38 | 90 | 83.5 | 35.9 | 115 | 85 | 1.5 | 12 | 6 |
Valeurs caractéristiques

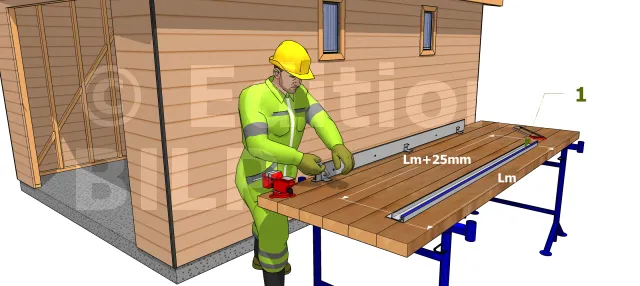

- Lm : longueur du montant
- Poser les joints d’étanchéité : mesurer la longueur du montant et ajouter environ 25 mm, couper les joints à cette juste longueur et glissez-les sur les montants.
- Fixer les équerres de fixation : visser les équerres de fixation des deux montants au mur. Se reporter au manuel d’utilisation pour voir quels trous reçoivent ces équerres.

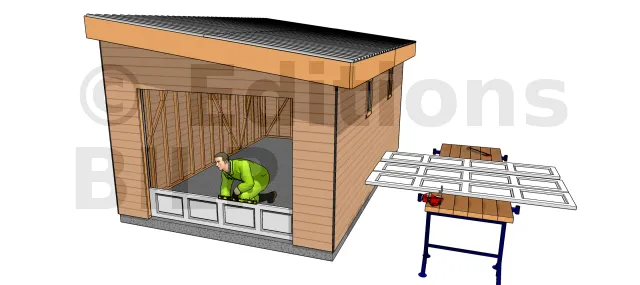

- Installer les roulettes et installer le premier panneau de la porte sur les montants,
- Vérifier que le panneau avec les montants soit au beau milieu de l’ouverture. Pour ce faire, vous pouvez tracer préalablement des repères sur les montants du bâtiment.
- Vérifier l’horizontalité de ce panneau à l’aide d’un niveau à bulle et ajouter des cales dessous si nécessaire.
- H : hauteur brute de la porte ; L : Largeur brute de la porte
Mesurer la largeur et la hauteur de l’ouverture brute de la porte de votre bâtiment. Vérifiez ces mesures par rapport aux exigences minimales énoncées dans le manuel d’instructions qui vient avec votre porte de garage sectionnelle.
| Références | Ailes à plat | Ailes repliées | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | Fixations | Valeurs caractéristiques - Bois C24 [kN] | ||||||
| Porteur | Porté | R1.k | R2.k | Porteur | Porté | R1.k | R2.k | ||
| Qté sur la face | Qté | CNA4,0x35 | CNA4,0x35 | Qté sur le dessus | Qté sur la face | Qté | CNA4,0x35 | CNA4,0x35 | |
| SHT115/38 | 12 | 6 | 9.6 | 6.6 | 2 | 8 | 6 | 9.4 | 5.8 |
