Boulons de charpente et écrous à tête hexagonale
- Référence
- FabricationFrançaise
- MatériauAcier galvanisé à chaud de classe 6.8 - Boulons : conformes à la norme NF EN ISO 4014:2011, Ecrous : conformes à la norme NF EN ISO 4032:2012.
- MarqueSIMPSON Strong-Tie
- Styles de Filetage100mm

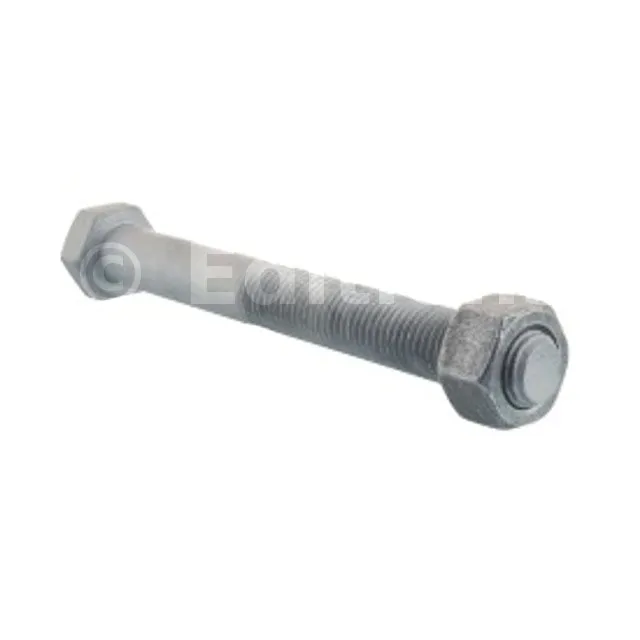

Boulon tête hexagonale
Les boulons de charpente à tête hexagonale sont utilisés dans les assemblages boulonnés. La résistance de ces derniers peut-être calculée suivant l‘Eurocode 5 voire augmentée par l‘utilisation d‘assembleurs mécaniques de type Bulldog ou anneaux.
Caractéristiques
Déclarations de performance :FR-DoP-h10/0003
Matière
- Acier galvanisé à chaud de classe 6.8
- Boulons conformes à la norme NF EN ISO 4014:2011,
- Ecrous conformes à la norme NF EN ISO 4032:2012.
Avantages :
- Le revêtement en galvanisation à chaud permet une utilisation des boulons en classe de service 3 au sens de l’Eurocode 5,
- Résistance matière : (classe 6.8)
Limite ultime σr = 600 MPa
Limite d‘élasticité σe = 480 Mpa,
- Résistance matière : (classe 5.6)
Limite ultime σr = 500 MPa
Limite d‘élasticité σe = 300 Mpa.
Applications :
Support
- Porteur : bois massif, bois composite, lamellé collé, acier.
- Porté : bois massif, bois composite, lamellé collé, acier.
Domaines d’utilisation
- Sabots de charpente,
- Équerres mixtes renforcées,
- Pieds de poteaux.
Données techniques
Dimensions
Il existe également des outils accessibles en ligne sur Internet. Deck Designer du site américain DIYonline.com permet de dessiner en 3D une terrasse en bois. Son utilisation est limitée à des projets simples. Ses inconvénients : enregistrement obligatoire pour utiliser le logiciel, travail hors ligne impossible, votre modèle n’est pas archivé sur votre ordinateur mais sur le site, la conception n’est pas adaptée aux standards européens et les unités sont en pouces et pieds.
Une autre application, Arrange-a-deck, permet de simuler l’aménagement d’une terrasse. Ce logiciel affiche une vue d’en haut et permet de disposer des éléments d’aménagements prédéfinis, mobilier, accessoires, etc. C’est une bonne application pour commencer à se faire une idée d’un projet à ses débuts, mais il ne faut pas lui en demander plus.
| Dimensions fixations [mm] | ||||
|---|---|---|---|---|
| Références | d | l | lg | SW |
| BSH12/180 | 12 | 180 | 100 | 18 |
| BSH12/200 | 12 | 200 | 100 | 18 |
| BSH12/240 | 12 | 240 | 100 | 18 |
| BSH18/180 | 16 | 180 | 100 | 24 |
| BSH16/200 | 16 | 200 | 100 | 24 |
| BSH16/240 | 16 | 240 | 100 | 24 |
| BSH16/300 | 16 | 300 | 100 | 24 |
| BSH18/180 | 18 | 180 | 100 | 27 |
| BSH18/200 | 18 | 200 | 100 | 27 |
| BSH18/240 | 18 | 240 | 100 | 27 |
| BSH18/300 | 300 | 100 | 27 | |
| BSH18/325 | 18 | 325 | 100 | 27 |
| BSH18/350 | 18 | 350 | 100 | 27 |
| BSH18/375 | 18 | 375 | 100 | 27 |
| BSH18/450 | 18 | 450 | 100 | 27 |
| BSH20/180 | 20 | 180 | 100 | 30 |
| BSH20/240 | 20 | 240 | 100 | 30 |
| BSH20/300 | 20 | 300 | 100 | 30 |
Propriétés caractéristiques
| Propriétés caractéristiques | |
|---|---|
| Références | Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm] |
| BSH12/180 | 95.9 |
| BSH12/200 | 95.9 |
| BSH12/240 | 95.9 |
| BSH16/180 | 202.7 |
| BSH16/200 | 202.7 |
| BSH16/240 | 202.7 |
| BSH16/300 | 202.7 |
| BSH18/180 | 275.3 |
| BSH18/200 | 275.3 |
| BSH18/240 | 275.3 |
| BSH18/300 | 275.3 |
| BSH18/325 | 275.3 |
| BSH18/350 | 275.3 |
| BSH18/375 | 275.3 |
| BSH18/450 | 275.3 |
| BSH20/180 | 362.1 |
| BSH20/240 | 362.1 |
| BSH20/300 | 362.1 |
