Liaison Empannon Arêtier - Réf. LEA240/30/70/1.5
-
RéférenceLEA240/30/70/1.5
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346.
-
Fabricationfrançaise
-
Epaisseur1.5mm
-
Largeur30mm
-
MarqueSIMPSON Strong-Tie
-
Perçages2 Ø4
-
Hauteur70mm

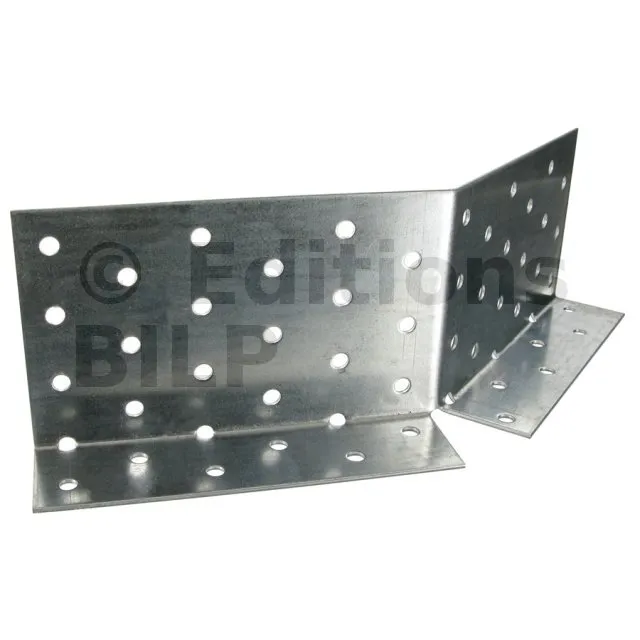

Liaison Empannon Arêtier

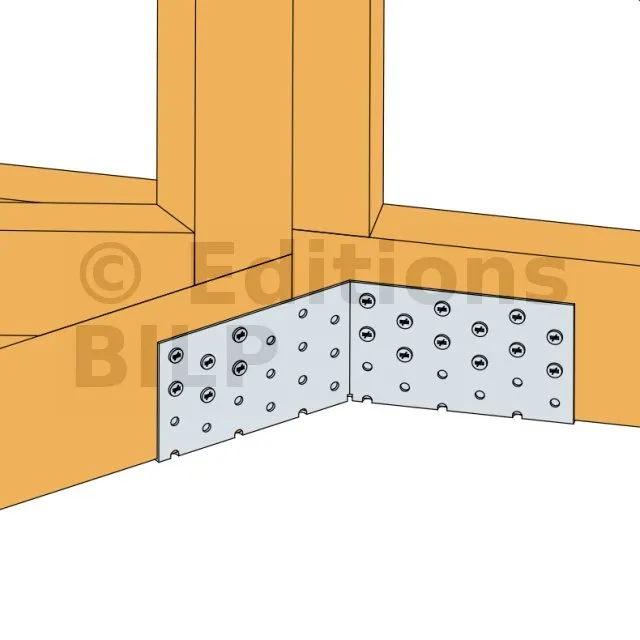

La liaison empannon arêtier LEA permet de faire la liaison entre l‘arêtier et l‘empannon avec un angle de 45°.
Caractéristiques :
Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1.5 mm.
Avantages :
- Design permettant de positionner parfaitement l’empannon.
Applications
Support :
- Fermette.
Domaines d’utilisation :
- Fixation d’empannon.

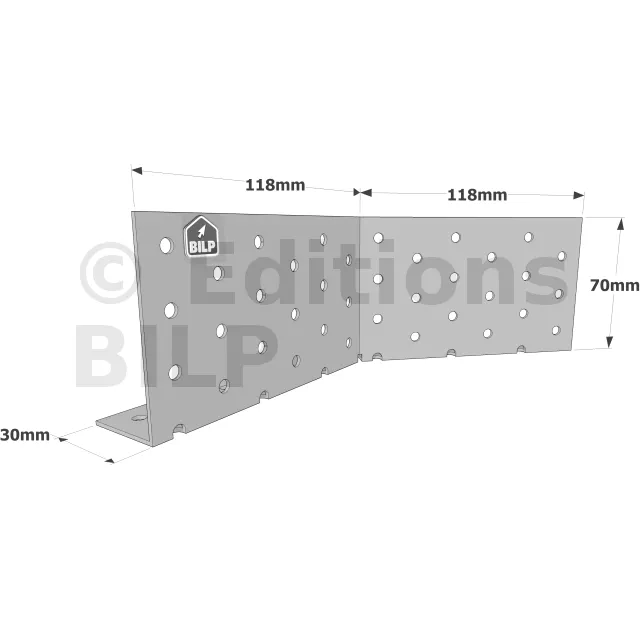

Dimensions et Valeurs caractéristiques

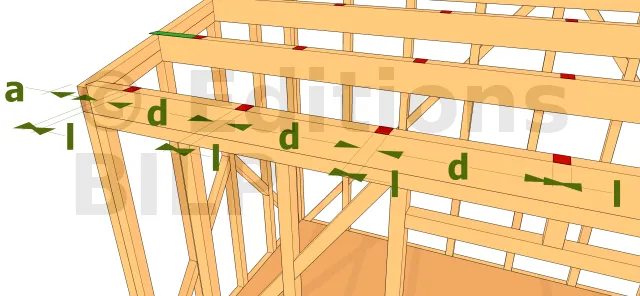

- a : décalages des chevrons aux extrémités des poutres
- l : largeurs des chevrons
- d : distances entre chevrons (= longueur du gabarit)
Prenons le cas d’une charpente avec avant-toit : travailler directement sur l’ossature en place. Commencer par repérer la distance du premier chevron par rapport à l’extrémité de l’ossature. Continuer successivement avec l’épaisseur du chevron et la distance entre chevrons.
| Références | Dimensions [mm] | Perçage | Valeurs Caractéristiques en kN Bois de classe C24 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | Épaisseur [mm] | Aile A | Aile B | Descendante | Ascendante | |
| LEA240/30/70/1.5 | 118 | 118 | 30 | 70 | 12 - Ø4.0x35 | 6 - Ø4.0x35 | 2.7 | 2.3 |
Fixations
- Pointes annelées CNA Ø4,0 x 35 mm.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

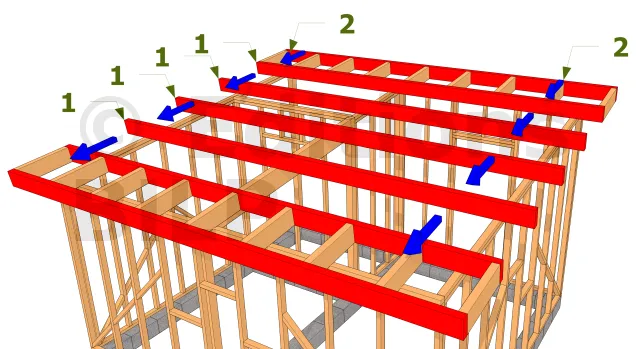

- 1 : Chevron
- 2 : Pente de la toiture
Les chevrons sont posés perpendiculairement au sens de la pente, permettant ainsi de poser directement une couverture type tôle en acier, sans autres éléments supplémentaires.
