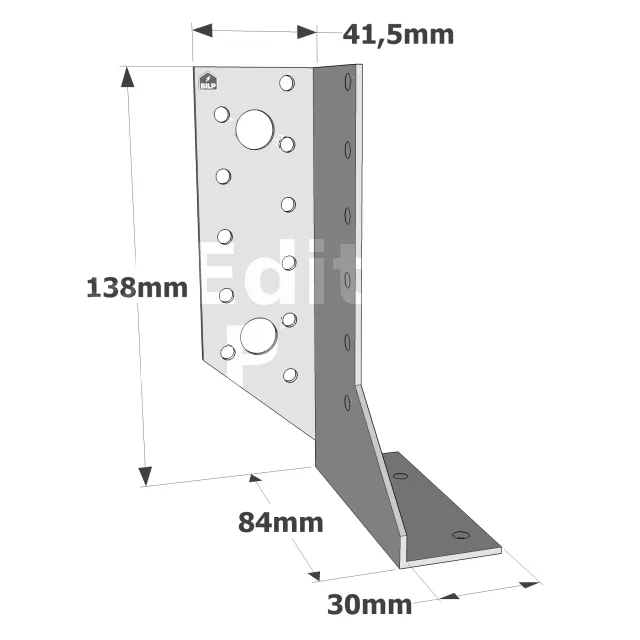

Sabot à deux éléments T340 GAUCHE - Réf. SDEG340/30

Fixations

Sur bois :

• Pointes CNA Ø 4.0 x 50 mm.
• Tirefonds et boulons Ø 10 ou Ø 12mm.

Sur béton :

Support béton :

• Cheville mécanique : Goujon WA M12-104/5.
• Ancrage chimique : Résine AT-HP + tige filetée LMAS M12-150/35.

Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)

• Ancrage chimique : Résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH M16-130.

Installation

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Créer les patrons

A faire avec le plus grand soin, car ce premier chevron servira de référence. A l’aide d’un rapporteur, d’une règle graduée et de vos plans en main, tracer la ligne de bordure en biais sur une extrémité de la planche, marquer la partie à enlever au crayon. Repérer ensuite l’arasement, sa position et ses mesures. Marquer les parties à enlever au crayon. Enlever ensuite ces parties à la scie. Vos patrons sont prêts.

Les sabots de charpente deux éléments SDE, qu’ils soient droits ou gauches, présentent des spécificités techniques qui les rendent particulièrement efficaces pour les applications de construction et de rénovation. Ils sont conçus pour s’adapter à une variété de sections de bois, allant de 60 à 120 mm de largeur. Cette flexibilité permet une utilisation sur des projets divers, que ce soit pour des structures de petite taille ou de plus grandes envergures. Leur robustesse leur permet de supporter des charges lourdes tout en garantissant la stabilité des assemblages.

Avantages des sabots deux éléments SDE

Les sabots de charpente deux éléments SDE sont polyvalents :

• Capacité d’ajustement : Ils s’ajustent à différentes sections de bois dont la largeur varie, leur permettant de s’adapter à de multiples configurations de chantier ou de projets de bricolage.
• Installation facile : Ces sabots deux éléments droit et gauche sont faciles à installer avec la possibilité de personnaliser l’ajustement selon les besoins spécifiques. Ils permettent de réduire le temps de montage tout en assurant une longévité des structures.
• Polyvalence : Ils sont utilisés dans une multitude de configurations, que ce soit pour des charpentes, des terrasses ou encore des pergolas. L’utilisation de pointes garantit une fixation solide et améliore la fiabilité de la structure globale, rendant ces sabots particulièrement résistants aux forces de traction et de compression.
• Durabilité : Ces sabots en acier galvanisé résistent à la corrosion et aux intempéries, parfaits pour un usage externe, même dans des conditions climatiques difficiles.

Applications

Support :

• Porteur : Les sabots de charpente peuvent être fixés sur différents matériaux porteurs tels que le bois, le béton, et l’acier. Cette polyvalence les rend indispensables pour une variété de configurations structurelles. Le sabot de charpente SDE droit est idéal pour les applications où l’alignement des éléments porteurs doit être droit et parallèle. Le sabot de charpente SDE gauche est particulièrement utile dans les configurations de charpente complexes où des éléments doivent être fixés à gauche du support porteur.
• Porté : Ces sabots supportent des matériaux portés comme le bois massif et le bois composite, garantissant une connexion sécurisée entre les différents éléments de la charpente.

Domaines d’utilisation :

• Solives : Les connecteurs de charpente SDE sont couramment utilisés pour l’assemblage des solives, assurant une fixation solide et stable qui maintient la structure entière.
• Reprise d’assemblages existants : Ils sont également très efficaces pour la reprise d’assemblages existants, permettant de renforcer et de sécuriser des structures déjà en place.
• Charpentes : Ces sabots de fixation SDE sont utilisés pour l’assemblage des poutres, des poteaux et autres éléments structurels, garantissant une stabilité renforcée.
• Aménagements extérieurs : Ils sont prisés dans les projets de terrasses, de pergolas, d’abris de jardin ou de carports, capables de supporter l’humidité et les changements de température.

Pour fixer les sabots deux éléments SDE et assurer un assemblage solide, les pointes annelées garantissent une prise ferme et évitent tout glissement. Les clous torsadés, avec leur tige torsadée, offrent une meilleure résistance à l’arrachement que les clous classiques. Ils sont recommandés pour une fixation solide sur des bois de forte épaisseur.
