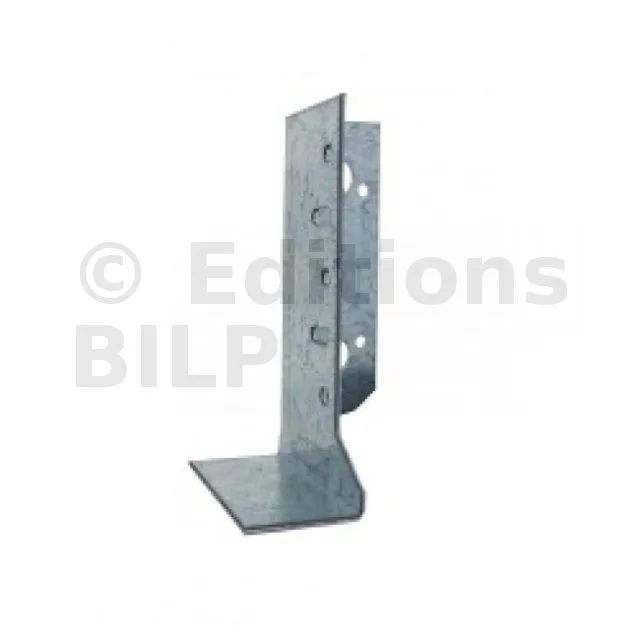

Connecteurs ajustables - Réf. SJHR130-F

Caractéristiques

Déclaration de performance (DOP) : FR-DoP-e06-0270
Agrément technique (ATE) : eta-06-0270

Matière

• Acier galvanisé S250GD + Z275 selon la norme NF EN 10346,
• Epaisseur : 2 mm.

Données techniques

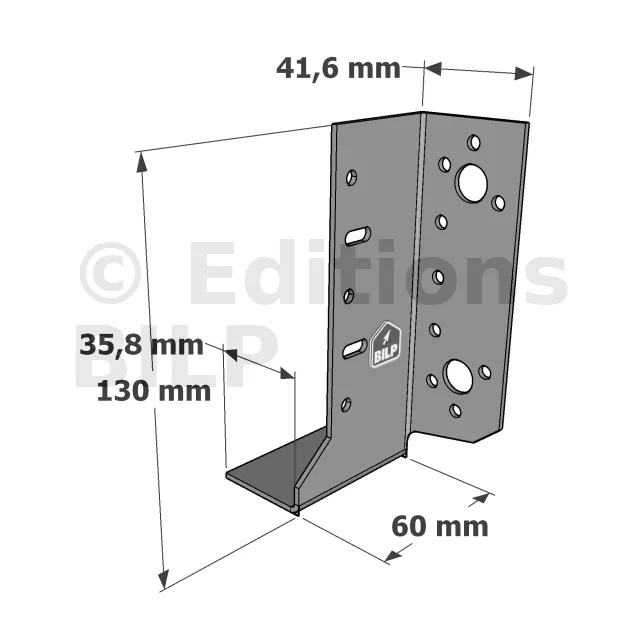

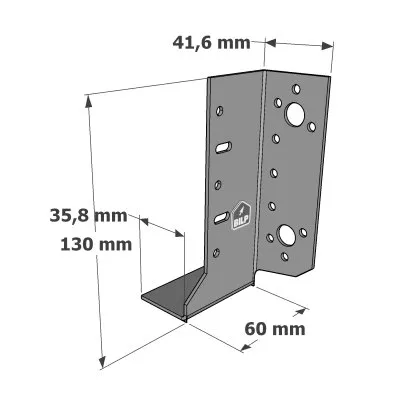

Dimensions

La fenêtre à la française

C’est le type de fenêtre le plus courant en France. Elle se présente en 1 ou 2 vantaux et son ouverture se fait vers l’intérieur par l’intermédiaire des charnières placées sur le montant vertical.
Du fait de son ouverture assez large, elle permet la libre circulation et le renouvellement de l’air de l’extérieur vers l’intérieur. De plus, elle offre une excellente isolation acoustique et une grande luminosité. Toutefois, sa forme ne permet pas d’empêcher la pluie ou tout autre élément extérieur de pénétrer à l’intérieur.
Elle convient à presque toutes les pièces d’une habitation une fois que l’espace requis pour son ouverture est respectée afin que chaque vantail puisse s’ouvrir sans rencontrer d’obstacles.

La fenêtre à l’anglaise

Elle présente les mêmes caractéristiques qu’une fenêtre à la française mais se différencie par le fait que son ouverture se fait vers l’extérieur. De ce fait, elle permet de gagner de la place à l’intérieur de la pièce. Elle est composée d’un ou deux vantaux qui sont tenus en place par des charnières se trouvant sur les cadres.
Elle apporte une excellente luminosité, une bonne aération, une bonne étanchéité au vent ainsi qu’une très bonne capacité à éviter d’être bloquée par d’éventuelles neiges obstruant l’habitat. Toutefois, pour son ouverture, il est nécessaire de se pencher et dans le cas où vous serez fortement exposé au vent, il faudra faire très attention à ne pas se prendre des coups car le vent suffit à les rabattre.
Elles sont recommandées pour les habitations se situant en montagne surtout en période de neige.

Les sabots de solive SJH doivent être utilisés par paire, que ce soit avec le modèle "-F" ou sans appui inférieur.

(*) Lorsque des fixations CNA4.0x50 ou CSA5.0x50 sont utilisées, la largeur minimale de la solive doit être de 50 mm.

(**) Pour l’assemblage de poutre de hauteur supérieur à la colonne précédente, il est recommandé de vérifier la traction transversale liée à la moitié de l’effort tranchant à hauteur de la dernière pointe. Cette vérification peut être évitée si la solive est renforcée avec une vis à filetage total type ESCRFTZ (recommandé : vis Ø8,0x140 pour un sabot SJH80, vis Ø8.0x220 pour un sabot SJH130).

Valeurs caractéristiques pour une paire de demi - sabots SJH - Solive sur poutre - Clouage total

La fenêtre à la française

C’est le type de fenêtre le plus courant en France. Elle se présente en 1 ou 2 vantaux et son ouverture se fait vers l’intérieur par l’intermédiaire des charnières placées sur le montant vertical.
Du fait de son ouverture assez large, elle permet la libre circulation et le renouvellement de l’air de l’extérieur vers l’intérieur. De plus, elle offre une excellente isolation acoustique et une grande luminosité. Toutefois, sa forme ne permet pas d’empêcher la pluie ou tout autre élément extérieur de pénétrer à l’intérieur.
Elle convient à presque toutes les pièces d’une habitation une fois que l’espace requis pour son ouverture est respectée afin que chaque vantail puisse s’ouvrir sans rencontrer d’obstacles.

La fenêtre à l’italienne

Elle se caractérise par le fait de ne présenter qu’une seule ouverture en partie basse s’ouvrant vers l’extérieur sur un axe horizontal à partir de la traverse haute, qui est fixée au cadre. Elle est donc à l’opposé de la fenêtre à soufflet.
Elle présente l’avantage d’empêcher les éléments extérieurs de pénétrer à l’intérieur, d’offrir une facilité d’utilisation, de permettre une bonne circulation de l’air et de favoriser un gain de place à l’intérieur de votre habitation.
Elle est surtout utilisée pour créer une ouverture sur les toits ou habitation dont les façades sont réalisées en verre. Elle est également recommandée dans les milieux à forte chaleur dans la mesure où elle permet d’aérer une pièce sans pour autant y faire entrer la chaleur.

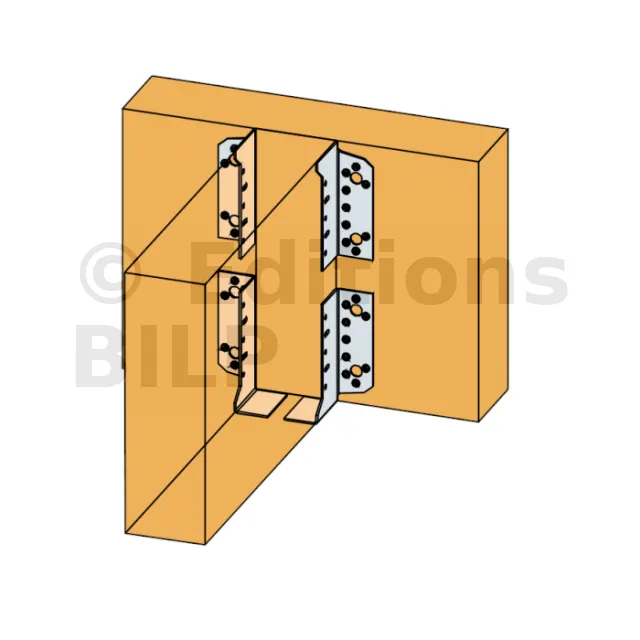

La résistance publiée est valable pour une paire de demi-sabots SJH, qu’ils soient diagonalement opposés ou symétriques, avec ou sans appui inférieur. Pour deux paires de demi-sabots, la résistance peut être multipliée par deux. (***) Valable uniquement si les demi-sabots sont installés en diagonale.

Valeurs caractéristiques pour une paire de demi - sabots SJH - Bois sur béton

La fenêtre à guillotine

Elle est composée de deux châssis coulissants. Son ouverture et sa fermeture se fait par glissement verticale d’une partie de la fenêtre de haut en bas, un mouvement qui est très similaire à une guillotine, d’où cette appellation.
Elle a l’avantage d’être très peu coûteux, facile à utiliser, facile à installer, offre une grande luminosité et permet de gagner de la place à l’intérieur de l’habitation. Il est également possible de régler avec précision l’ouverture.
Si vous souhaitez que les matériaux employés pour votre fenêtre soit le plus fin possible, la fenêtre à guillotine est la meilleure solution.

La fenêtre à l’italienne

Elle se caractérise par le fait de ne présenter qu’une seule ouverture en partie basse s’ouvrant vers l’extérieur sur un axe horizontal à partir de la traverse haute, qui est fixée au cadre. Elle est donc à l’opposé de la fenêtre à soufflet.
Elle présente l’avantage d’empêcher les éléments extérieurs de pénétrer à l’intérieur, d’offrir une facilité d’utilisation, de permettre une bonne circulation de l’air et de favoriser un gain de place à l’intérieur de votre habitation.
Elle est surtout utilisée pour créer une ouverture sur les toits ou habitation dont les façades sont réalisées en verre. Elle est également recommandée dans les milieux à forte chaleur dans la mesure où elle permet d’aérer une pièce sans pour autant y faire entrer la chaleur.

La résistance publiée est valable pour une paire de demi-sabots SJH. Les demi-sabots doivent être placés de manière symétrique sur un support rigide. (*) Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet). (**) Voir les colonnes de reprise de charge pour voir les fixations qui peuvent utilisées dans le porté. Les valeurs dépendent du type de fixation utilisé.

Avantages :

• Grande flexibilité de mise en œuvre : Le connecteur ajustable permet une installation précise et adaptable aux conditions spécifiques de chaque chantier. Cette flexibilité facilite le travail des professionnels et garantit des résultats optimaux.
• Polyvalence : Grâce à sa conception ingénieuse, le connecteur ajustable peut être composé en paire avec deux ailes intérieures, deux ailes extérieures, ou une association des deux. Cette polyvalence permet de répondre à une variété de besoins et d’applications, rendant le connecteur ajustable indispensable dans de nombreux projets de construction.
• Solidité : Pour des charges plus importantes, deux paires de sabots peuvent être utilisées conjointement, augmentant ainsi la capacité de reprise de charge. Cette caractéristique assure une stabilité et une robustesse accrues, essentielles pour les structures lourdes et complexes.
• Gain de place dans vos stocks : Grâce à sa polyvalence et à sa capacité d’adaptation, le connecteur ajustable permet de réduire la diversité des produits nécessaires sur un chantier. Cela se traduit par un gain de place significatif dans les stocks, simplifiant la gestion des matériaux et réduisant les coûts.

Application :

Le connecteur ajustable est utilisé dans une multitude de domaines, offrant des solutions pratiques et efficaces pour les professionnels de la construction. Il permet de créer des assemblages robustes et fiables, indispensables pour assurer la stabilité et la durabilité des structures.

Support :

• Porteur : Le connecteur ajustable est compatible avec une variété de matériaux porteurs, notamment le bois massif, le bois composite, le bois lamellé-collé, l’acier et le béton. Cette compatibilité étendue assure une intégration harmonieuse dans divers types de structures.
• Porté : Il supporte efficacement des matériaux portés tels que le bois massif, le bois composite et le bois lamellé-collé, garantissant des assemblages solides et durables.

Domaines d’utilisation :

Le connecteur ajustable est particulièrement adapté pour :

• Solives, pannes, fermettes : Il assure une fixation robuste et précise, essentielle pour ces éléments structuraux critiques.
• Renforcement d’assemblages existants : Le connecteur ajustable est idéal pour renforcer des assemblages déjà en place, augmentant leur capacité de charge et leur stabilité.

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
