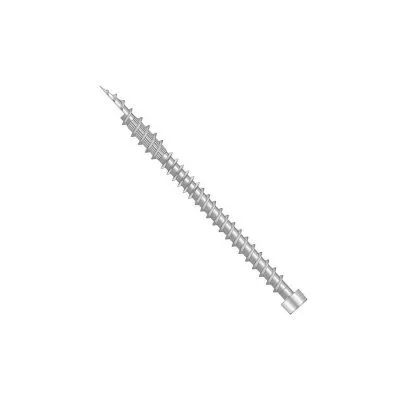

Vis BOIS structurelle (ossature bois, charpente, renforcement...) - Réf. ESCRFT10.0X450
-
RéférenceESCRFT10.0X450
-
FabricationFrançaise
-
EmpreinteT-50
-
MarqueSIMPSON Strong-Tie
-
Diamètre de la tête6.1mm
-
Longueur du filet426mm
-
FinitionFinition bichromatée suivant NF EN ISO 2081

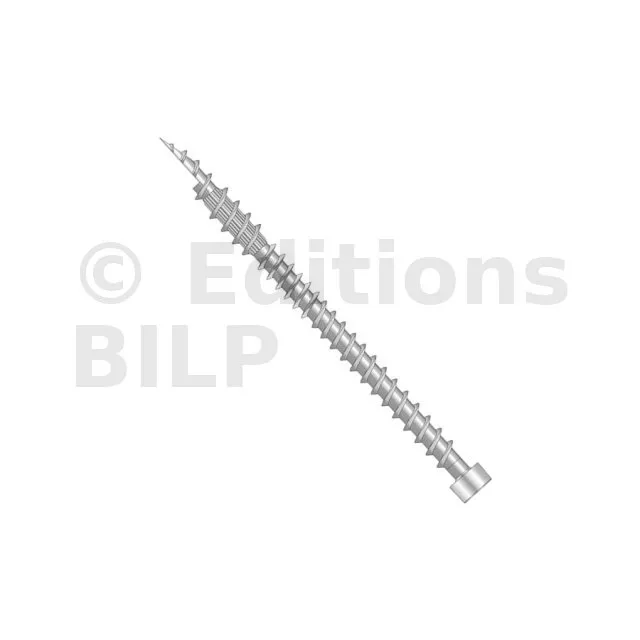

Vis structurelle à tête cylindrique filetage total ESCRFT
La vis à bois structurelle à tête cylindrique filetage total ESCRFT est conçue pour l’ossature bois, la charpente et le renforcement. Cette référence est utilisée pour une large gamme d’applications dans la construction bois professionnelle.
Caractéristiques
Agréments techniques : EN-ETA-13/0796
Déclarations de performance : FR-DoP-e13/0796
Matière
- Acier zingué blanc,
- Finition bichromatée suivant NF EN ISO 2081.
Avantages
- Tête cylindrique : diminue l’éclatement du bois et rend la fixation invisible dans le bois,
- Filetage total : excellentes valeurs d’arrachement et de compressions,
- Demi pointe : réduction des distances au bord, diminution du couple de serrage de 50%, amorce en position oblique.
Applications
Support
- Bois massif,
- Bois lamellé-collé,
- Panneaux à base de bois.
Domaines d’utilisation
- Assemblages bois sur bois, renforcements, bois lamellé, CLT, panneaux à base de bois,
- Idéal pour les applications par paires croisées.
Données techniques
Dimensions
- 1 : Contrefiches
- 2 : Panne sablière
- 3 : Poteau
Dans le cas où la contrefiche est utilisée dans un assemblage de poteaux avec une panne sablière, la contrefiche va être positionnée au niveau du poteau à l’une de ses extrémités et au niveau de la panne à son autre extrémité.
Références | Dimensions fixations [mm] | Embout | ||||
---|---|---|---|---|---|---|
d | l | da | d1 | lg | ||
ESCRFT10.0X450 | 10 | 450 | 13.4 | 6.1 | 426 | T-50 |
ESCRFT10.0X500 | 10 | 500 | 13.4 | 6.1 | 476 | T-50 |
ESCRFT10.0X600 | 10 | 600 | 13.4 | 6.1 | 576 | T-50 |
ESCRFT10.0X800 | 10 | 800 | 13.4 | 6.1 | 776 | T-50 |
ESCRFT10.0X1000 | 10 | 1000 | 13.4 | 6.1 | 976 | T-50 |
Valeurs Caractéristiques
Références | Moment d’écoulement plastique caractéristique [Nm] | Paramètre de résistance caractéristique à l’arrachement [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] | Paramètre de résistance caractéristique à la traversée de tête [Nm] |
---|---|---|---|---|
ESCRFT10 | 36.7 | 12.5 | 40 | 55 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Espacements et distances minimales - Vis chargées en cisaillement
Références | Distances minimum pour les vis chargées en cisaillement [mm] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Angle entre l’axe de l’effort et le fil = 0° | Angle entre l’axe de l’effort et le fil = 90 | |||||||||||
a1.0 | a2.0 | a3.t.0 | a3.c.0 | a4.t.0 | a4.c.0 | a1.90 | a2.90 | a3.t.90 | a3.c.90 | a4.t.90 | a4.c.90 | |
ESCRFT10 | 50 | 40 | 80 | 40 | 30 | 30 | 40 | 40 | 80 | 70 | 40 | 30 |
- a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.
Espacements et distances minimales - Vis chargées axialement
Références | Distances minimum pour les vis chargées axialement [mm] | |||
---|---|---|---|---|
a1 | a2 | a3.c | a4.c | |
ESCRFT10 | 50 | 50 | 50 | 40 |
Résistances caractéristiques - Bois / Bois
Références | Résistances caractéristiques - Bois / Bois C24 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Axial | Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN] | Cisaillement perpendiculaire au fil en fonction de t1 [Rv.90.k] [kN] | ||||||||||||||
t1 [mm] | Rax.k [kN] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | 35 [mm] | 40 [mm] | 45 [mm] | 60 [mm] | 75 [mm] | 80 [mm] | ≥100 [mm] | |
ESCRFT10.0X450 | 225 | 24.25 | - | 9.1 | 9.77 | 10.01 | 10.01 | 10.01 | 10.01 | - | 6.59 | 7.02 | 8.18 | 8.18 | 8.18 | 8.18 |
ESCRFT10.0X500 | 250 | 27.38 | - | 9.1 | 9.77 | 10.01 | 10.01 | 10.01 | 10.01 | - | 6.59 | 7.02 | 8.18 | 8.18 | 8.18 | 8.18 |
ESCRFT10.0X600 | 300 | 33.63 | - | 9.1 | 9.77 | 10.01 | 10.01 | 10.01 | 10.01 | - | 6.59 | 7.02 | 8.18 | 8.18 | 8.18 | 8.18 |
ESCRFT10.0X800 | 400 | 40 | - | 9.1 | 9.77 | 10.01 | 10.01 | 10.01 | 10.01 | - | 6.59 | 7.02 | 8.18 | 8.18 | 8.18 | 8.18 |
ESCRFT10.0X1000 | 500 | 40 | - | 9.1 | 9.77 | 10.01 | 10.01 | 10.01 | 10.01 | - | 6.59 | 7.02 | 8.18 | 8.18 | 8.18 | 8.18 |
Ces résistances sont valables pour :
- Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
- Une vis dont l’axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.
- Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l’épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.
Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :
- L’effort à 0° du fil des deux bois Rv, 0°, k
- Axe de l’effort à 90° du fil des deux bois Rv, 90°, k
-* Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur. - L’hypothèse de pré perçage pour le calcul des charges et des distances minimum est validée.
- Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l’élément bois sous tête afin de garantir un serrage optimal.
- La clause (2) de la partie 8.3.1.2 de l’EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.
Résistances caractéristiques - paire de vis croisées
Références | Résistances caractéristiques - Paire de vis croisées | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Élément porteur | Élément porté | Distance d’insertion | Valeurs caractéristiques (extraction/flambement) Rv,k,paire = min(Rw,k,paire ; Rbuck,k,paire) [kN] | |||||||
hj min [mm] | 1 paire | 2 paires | m [mm] | mi [mm] | 1 paire | 2 paires | ||||
bj min [mm] | bj min 2 [mm] | Rw.k.pair [kN] | Rbuck.k.pair [kN] | Rw.k.pair [kN] | Rbuck.k.pair [kN] | |||||
ESCRFT10.0X450 | 170 | 331 | 105 | 155 | 164 | 169 | 34.29 | 17.14 + 19.62 /kmod | 64 | 31.99 + 36.62 /kmod |
ESCRFT10.0X500 | 187 | 366 | 105 | 155 | 181 | 186 | 38.71 | 19.35 + 19.62 /kmod | 72.2 | 36.12 + 36.62 /kmod |
ESCRFT10.0X600 | 223 | 437 | 105 | 155 | 217 | 222 | 47.55 | 23.77 + 19.62 /kmod | 88.7 | 44.36 + 36.62 /kmod |
ESCRFT10.0X800 | 293 | 578 | 105 | 155 | 287 | 292 | 56.57 | 28.28 + 19.62 /kmod | 105.6 | 52.78 + 36.62 /kmod |
ESCRFT10.0X1000 | 364 | 719 | 105 | 155 | 358 | 363 | 56.57 | 28.28 + 19.62 /kmod | 105.6 | 52.78 + 36.62 /kmod |
