Grands sabots à ailes intérieures, gamme GSI CLASSIQUE (épaisseurs 4mm, profondeur 110mm) - Réf. GSI780/4X-AL

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition estimée dans 10 jours.
27€85
  HT  / sabot
(33.42 € TTC)

  • Référence
    GSI780/4X-AL
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Marque
    SIMPSON Strong-Tie
  • Hauteur minimale du bois porté
    450mm
  • Hauteur maximale du bois porté
    660mm

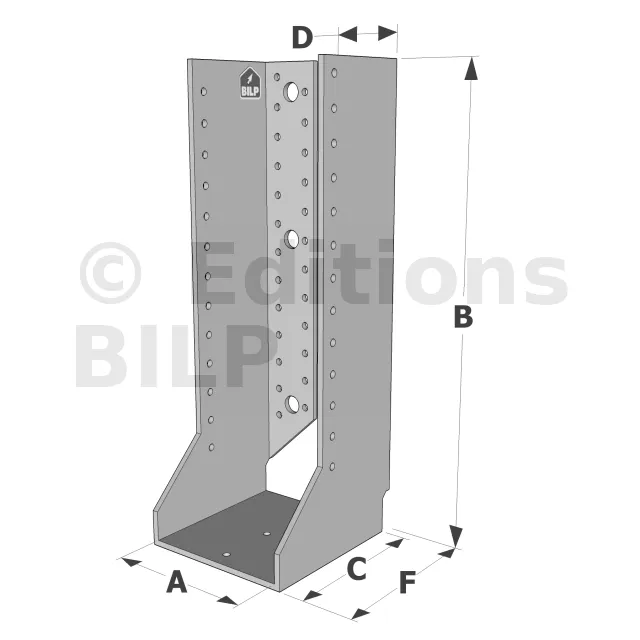

  • Profondeur (C)
    110mm
  • Epaisseur
    4mm
  • Perçages sur porteur Ø5 [mm]
    56
  • Perçages sur porté Ø5 [mm]
    28
  • Perçages sur porteur Ø13 [mm]
    6
  • Fixation BOIS/BOIS - clouage total
    Porteur : 56 ; Porté : 28 ; type : pointes annelées Ø4,0 x 50 ou vis CSA Ø5.0 x 40 mm
  • Fixation BOIS/BOIS - clouage partiel
    Porteur : 28 ; Porté : 14 ; type : pointes annelées Ø4,0 x 50 ou vis CSA Ø5.0 x 40 mm
  • Largeur (D)
    45.5mm
  • Profondeur (F)
    118mm

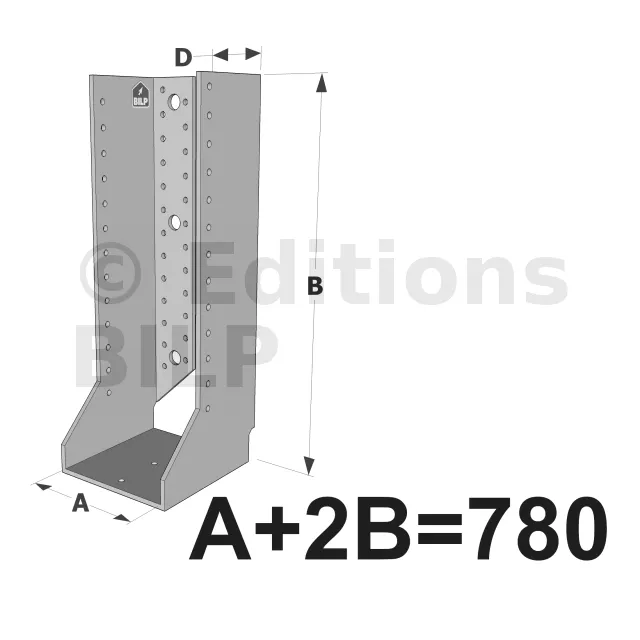

  • Hauteur (B)
    (780- Largeur (A))/2

Grands sabots à ailes intérieures, gamme GSI CLASSIQUE (épaisseur 4mm)

Les grands sabots à ailes intérieures sont préconisés dans de nombreuses applications. Ils sont plus discrets que les GSE et permettent des assemblages structurels d’une grande fiabilité. Leur polyvalence les rend incontournables dans la construction en bois massif et bois lamellé-collé, y compris pour les ouvrages publics.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 4mm.

Les grands sabots à ailes intérieures de la gamme GSI Classique (épaisseur 4 mm) sont des sabots de charpente essentiels dans la construction en bois, alliant robustesse, discrétion et sécurité. Ils sont conçus pour faciliter l’assemblage des structures en bois massif, en bois composite et en bois lamellé-collé.

Valeurs caractéristiques sous condition de feu - Connexion bois sur bois

Références​Valeurs Caractéristiques sous condition de feu - Connexion bois sur bois
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k,fi
Largeur comprise entre 100 et 139 mm Largeur comprise entre 140 et 200 mm
Qté Qté CNA Ø4,0x75 mm CNA Ø4,0x75 mm
GSI380/4X 16 8 1 -
GSI440/4X 22 12 2.5 -
GSI500/4X 28 14 3.6 2.5
GSI540/4X 32 16 4.7 3.6
GSI600/4X 38 20 7.3 6
GSI660/4X 44 22 8.7 7.3
GSI720/4X 50 26 11.4 10
GSI780/4X 56 28 12.8 11.4
GSI840/4X 62 32 15.4 14.1
GSI900/4X 68 36 18 15.4
GSI960/4X 74 38 19.3 16.8
GSI1020/4X 80 40 20.6 19.3

Les valeurs en situation d’incendie sont des valeurs de résistances caractéristiques à 30 minutes R30. Les seules fixations autorisées sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.

Avantages :

  • Résistance au feu :
    Les grands sabots GSI Classique offrent une résistance au feu de 30 minutes, répondant aux exigences de l’Eurocode 5. Cette caractéristique est cruciale pour garantir la sécurité des structures en cas d’incendie, permettant aux occupants de bénéficier d’un délai supplémentaire pour évacuer les lieux.
  • Discrétion de l’assemblage :
    Les ailes repliées à l’intérieur des sabots permettent un assemblage plus discret. Cette conception innovante masque les fixations métalliques, préservant l’esthétique des structures en bois. Cela est particulièrement avantageux pour les applications où l’apparence joue un rôle essentiel, comme dans les intérieurs décoratifs et dans les finitions haut de gamme.

Applications

Les grands sabots à ailes intérieures de la gamme GSI Classique sont polyvalents et peuvent être utilisés dans une variété d’applications :

  • Bois massif, bois composite, bois lamellé-collé : Parfaits pour toutes sortes de matériaux en bois, garantissant une connexion solide et durable.
  • Fermes triangulées et profilés : Utilisés pour assembler des structures complexes telles que les fermes de toit et les éléments de support.
  • Solives et pannes : Assurent une fixation robuste des éléments horizontaux de la charpente, augmentant la stabilité et la rigidité de la structure.
  • Poutres lisses et montants de bardage : Offrent une solution sécurisée pour les revêtements extérieurs, garantissant une installation stable et esthétique.
  • Butées de chevrons : Ces grands sabots renforcent les points de connexion entre les chevrons,. Ils sont indispensables pour la stabilité de la toiture.
  • Renforcement d’assemblages existants : Parfaits pour la rénovation et l’amélioration des structures en bois déjà en place.
