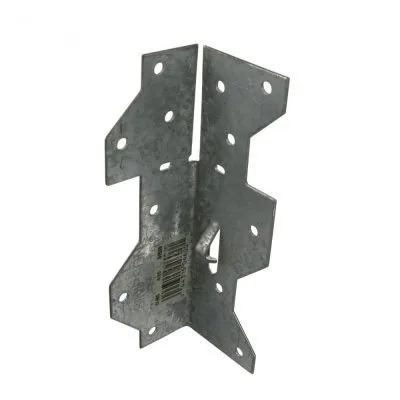

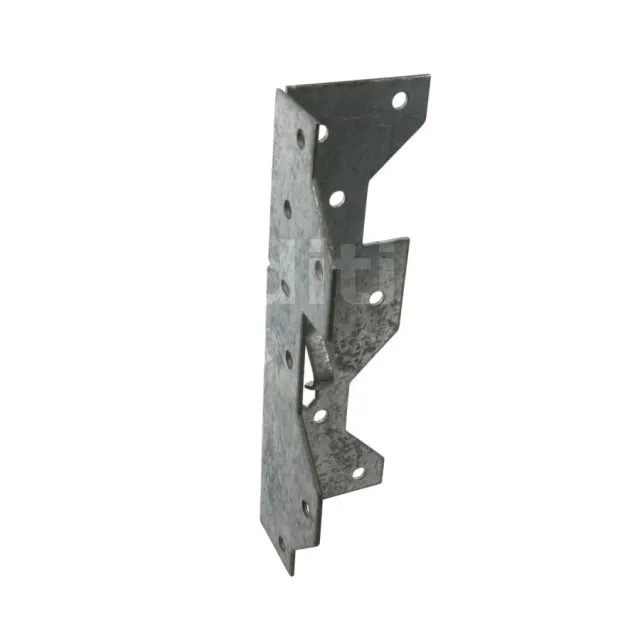

Equerre pliable - Réf. A35E

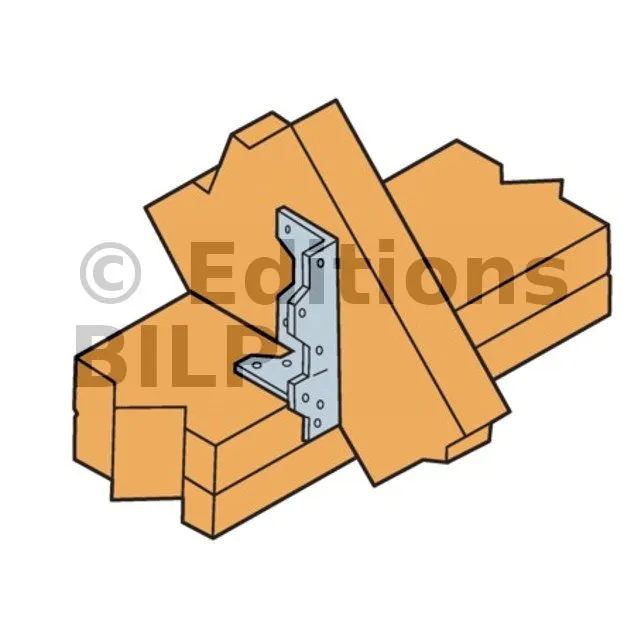

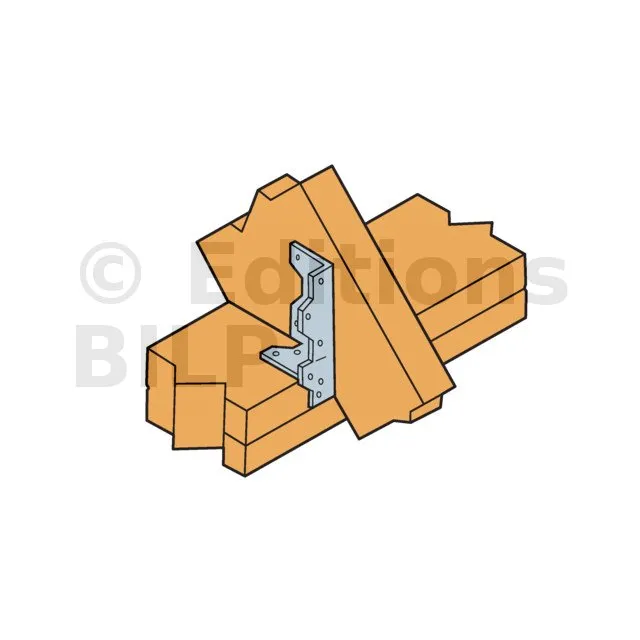

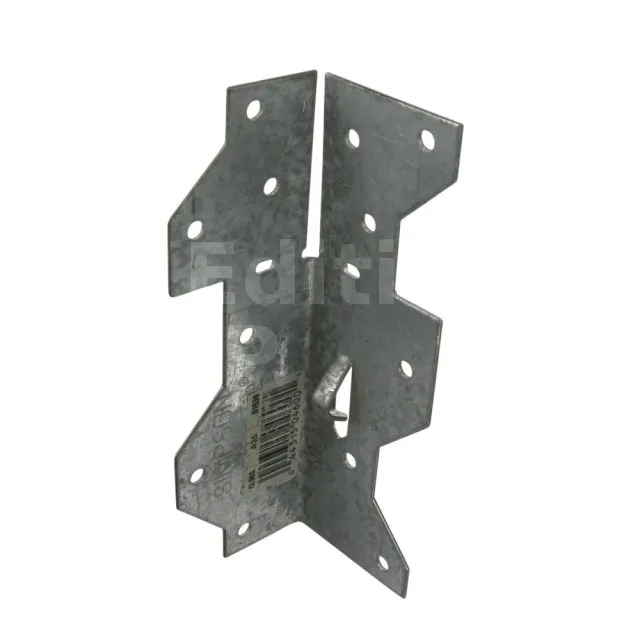

L‘équerre pliable A35 présente deux atouts majeurs : le Speed Fix qui permet le prépositionnement de l‘équerre avant le clouage et deux parties pliables sur chantier qui permettent, suivant les configurations, de reprendre des efforts jusqu‘à trois directions.
-
RéférenceA35E
-
Epaisseur1.2mm
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 suivant ASTM A653
-
MarqueSIMPSON Strong-Tie
-
Largeur (B)33mm
-
Perçages Aile B6Ø3.8
-
Perçages Aile A6Ø3.8
-
Hauteur (C)114mm
-
Hauteur (D)39mm
-
Profondeur (A)33mm
Caractéristiques
Déclarations de performance : FR-DoP-e07/0137
Agréments techniques : ETE-07/0137 ;
Matière
- Acier galvanisé G90 suivant ASTM A653,
- Épaisseur : 1,2 mm.
Avantages
- Speed Fix permettant le prépositionnement de l‘équerre avant le clouage,

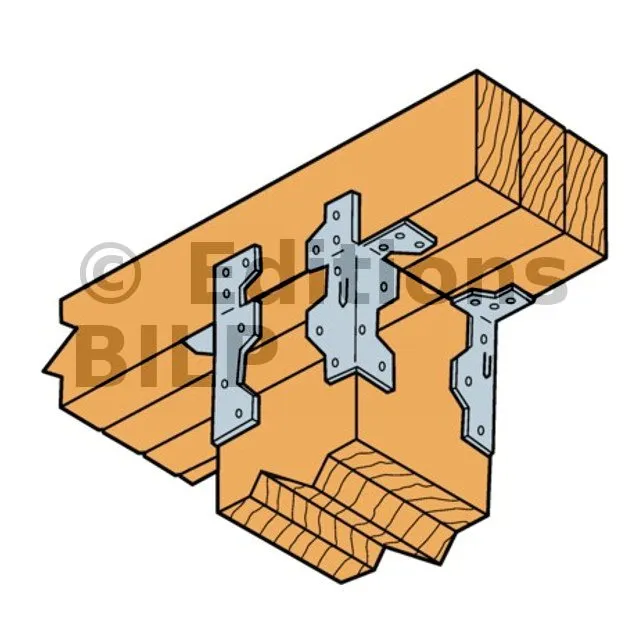

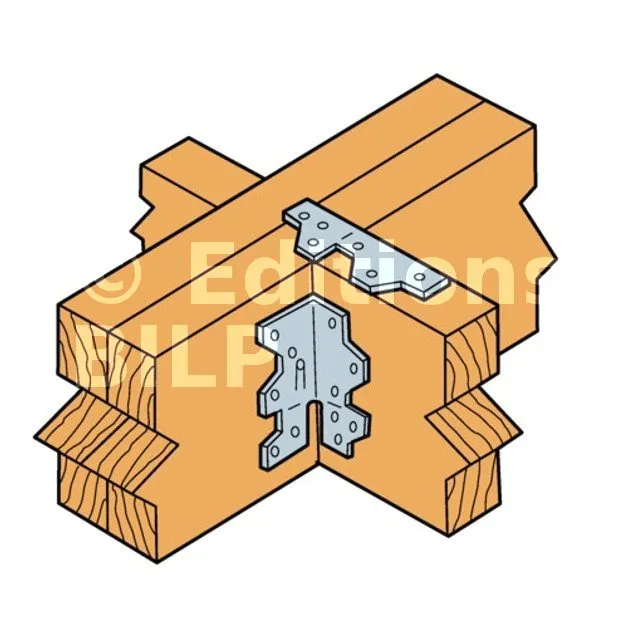

- Reprise d’efforts jusqu’à trois direction.
Applications
Support
- Porteur : bois.
- Porté : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées.
Domaines d’utilisation

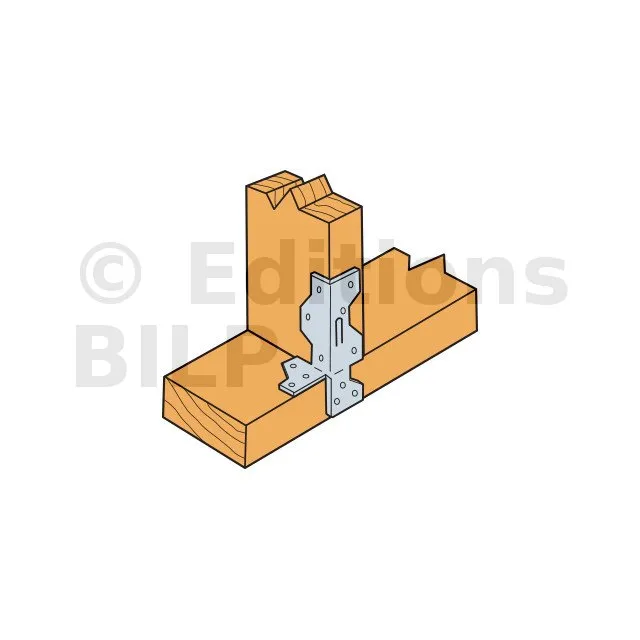

- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres...
Données techniques

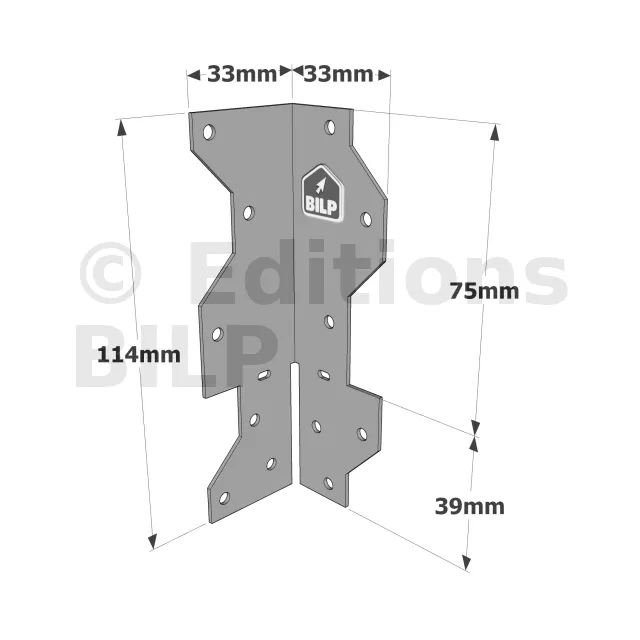

Dimensions

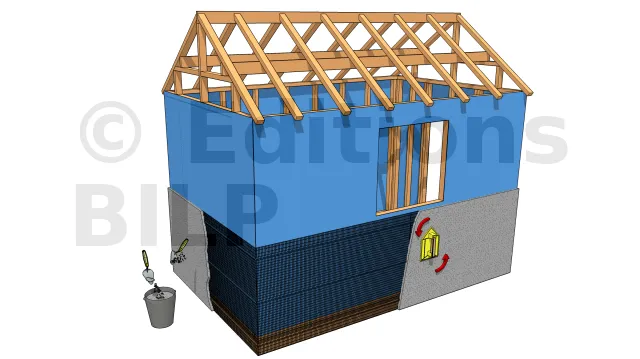

Toutes les parois dans la zone d’installation doivent être recouvertes d’une couche de 1 à 2 cm d’épaisseur. Mélanger le mortier en y ajoutant du sable et de l’eau pour rendre le mélange suffisamment plastique et collant. Utiliser une spatule pour enduire, puis laisser le mortier sécher pendant 30 minutes. Enfin, badigeonner la surface avec une brosse à poils rigides.
(Source Wikipedia)
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø3.8 | Ø3.8 | |
| A35E | 33 | 33 | 114 | 39 | 75 | 1.2 | 6 | 6 |

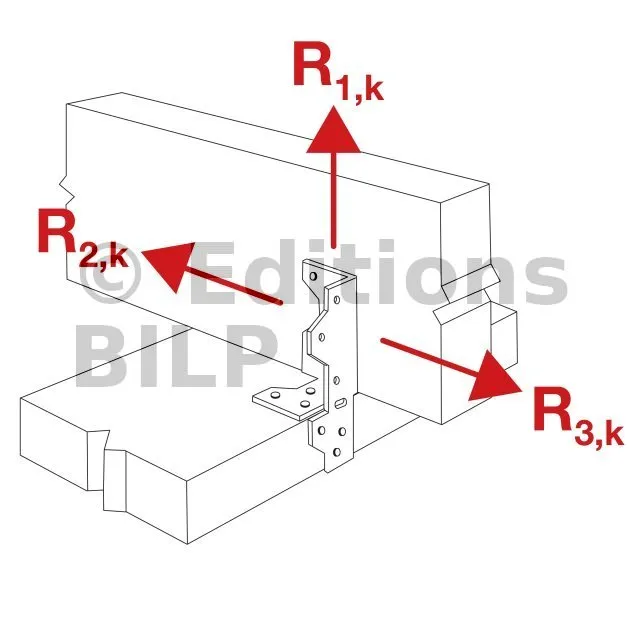

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
(Source Wikipedia)

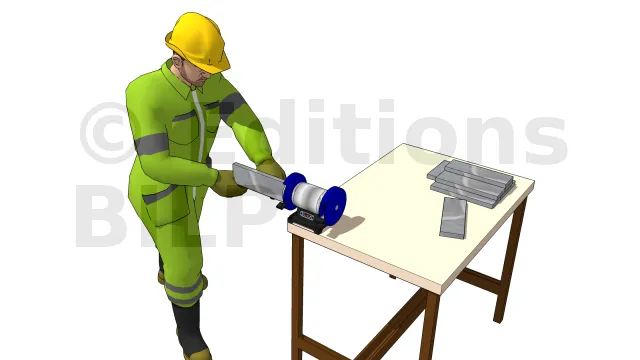

Marquer la ligne de coupe à l’aide d’une meuleuse d’angle muni d’un disque diamant. Donnez un petit coup de marteau dans la partie à enlever. La pierre devrait se casser le long de la ligne de coupe. Essayer de garder la bonne allure de la découpe autant que vous le pouvez.
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Qté | Qté | CNA3.1x35 | N3.75x30 | CNA3.1x35 | N3.75x30 | |
| A35E | 6 | 6 | 4.6 | 1.3 | 3.1 | 0.89 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Trous de pointes Ø3,8 mm.
Équerre/bois :
- Pointes annelées CNA3.1x35.
- Vis SD8 Ø3,8x38 mm.
1 Speed Fix permettant le prépositionnement de l‘équerre.
Les trous oblongs servent uniquement à faciliter le pliage.
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.
Toutes les parois dans la zone d’installation doivent être recouvertes d’une couche de 1 à 2 cm d’épaisseur. Mélanger le mortier en y ajoutant du sable et de l’eau pour rendre le mélange suffisamment plastique et collant. Utiliser une spatule pour enduire, puis laisser le mortier sécher pendant 30 minutes. Enfin, badigeonner la surface avec une brosse à poils rigides.
Marquer la ligne de coupe à l’aide d’une meuleuse d’angle muni d’un disque diamant. Donnez un petit coup de marteau dans la partie à enlever. La pierre devrait se casser le long de la ligne de coupe. Essayer de garder la bonne allure de la découpe autant que vous le pouvez.

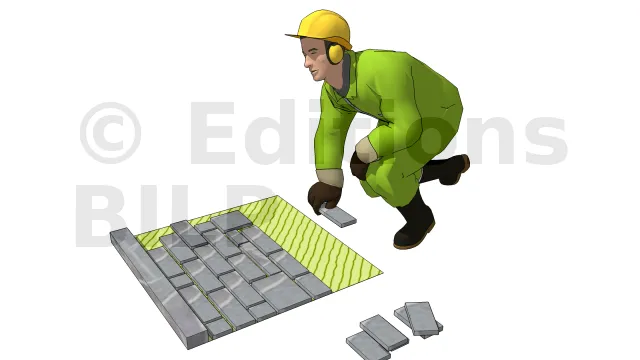

Déballer les groupes de pierre sur le sol et poser les à sec. Disposez-les côte à côte si vous trouvez qu’il s’emboîte parfaitement. Cette action permettra d’économiser beaucoup plus de temps quand vous installerez les pierres.

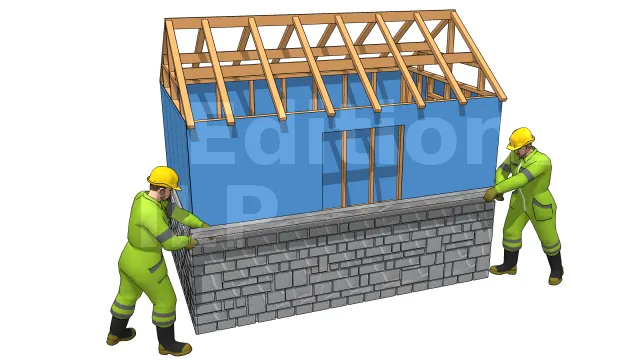

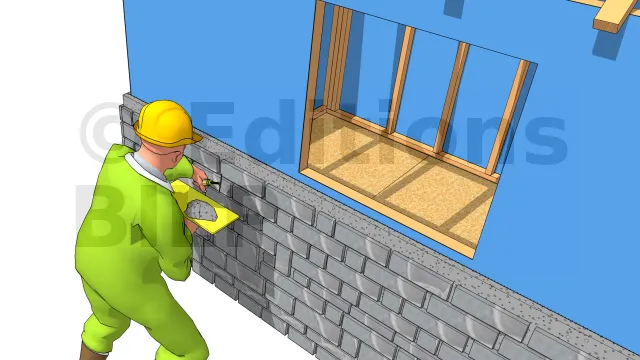

Mélanger le mortier avec les mêmes dosages et consistances que nous avons vu dans la troisième étape, mais au lieu de l’appliquer sur le mur, appliquez-le sur le dos de la pierre avec une truelle. Les couches de mortier à appliquer sont à peu près égales à 1 cm. Appuyer la pierre garnie de mortier contre le mur et maintenez-la pendant quelques secondes afin qu’elle adhère.
Une fois que toutes les pierres sont installées et que le mortier a eu le temps de sécher, remplissez un sac de coulis (vendu dans les magasins de matériaux) ou une taloche et un fer à joint et insérez le mortier dans les interstices. Une fois terminés, lisser les joints.
Ils sont plus lourds que les blocs de placage, donc ils nécessitent l’installation des renforts. Pour chaque morceau de bloc, fixer trois équerres galvanisées au mur. Étaler du mortier sur le dos des blocs et appuyer pendant quelques instants. Installez un solin métallique pour protéger la structure contre la pénétration des eaux.
