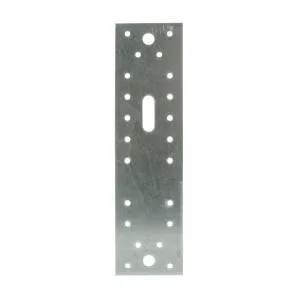

Patte de liaison

Les pattes de liaison PL sont utilisées pour relier des demi-fermes ou des assemblages boulonnés variés.

Caractéristiques

Déclarations de performance : FR-DoP-h10/0005

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 2,5 mm.

Avantages

  • Réglage facilité par le trou oblong.

Applications

Support

  • Porteur : bois, acier, ...
  • Porté : bois massif, bois lamellé-collé, bois composite, fermes triangulées.

Domaines d’utilisation

  • Liaison de demi-fermes.
  • Assemblages boulonnés, ...

Données techniques

Dimensions et Valeurs Caractéristiques

Exemple de charpente à comble complexe
La fixation des suspentes

Après avoir vérifié, inspecté et traité les bois de charpente, vous pouvez maintenant fixer les suspentes. Pour commencer, il faudra bien choisir la bonne longueur de la suspente en fonction de l’épaisseur de la couche sous chevron. Par la suite, vous pourrez fixer la première suspente à une extrémité d’un rampant par l’intermédiaire de deux vis à bois de 35mm. Il est important de s’assurer de sa perpendicularité par rapport au chevron. Puis, vous devrez refaire cette opération à l’autre bout du rampant et dans chaque coin.
Pour faciliter la mise en place du reste des suspentes intermédiaires, vous allez réaliser un alignement en cordeau en utilisant les encoches au bout de la tige et en tendant les fils.
Leur espacement doit être en fonction de la structure de votre charpente mais il est important de savoir que l’espacement maximal est de 60 cm dans le sens vertical tandis que dans le sens horizontal, elle est de 120 cm.
RéférencesDimensions [mm]PerçagesSection minimale [mm²]Valeurs caractéristiques maximum toléré [kN]
A B Epaisseur Pointes Boulons Oblong
PL180/65/2.5 65 180 2.5 16 Ø5 1 Ø11 1 Ø11x34 110 30.8
PL300/65/2.5 65 300 2.5 28 Ø5 3 Ø11 1 Ø11x34 110 30.8
