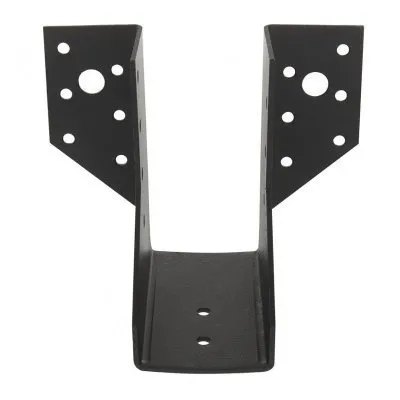

Sabot - Finition NOIRE

Caractéristiques

Agréments techniques : ETA-06/0270
Déclarations de performance : FR-DoP-e06/0270

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Finition peinture en poudre Polyester Architecture RAL9005,
• Épaisseur : 2 mm.

Données techniques

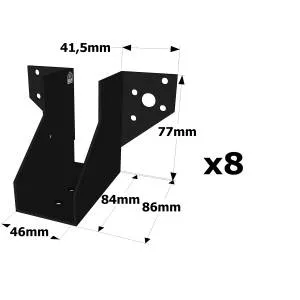

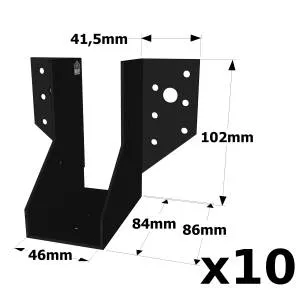

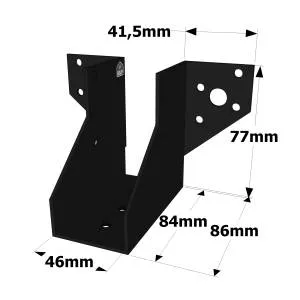

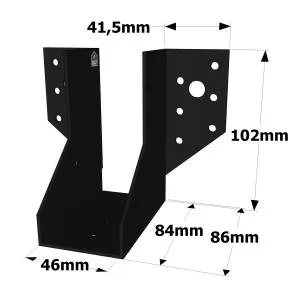

Dimensions

Fixation d’une lisse basse sur une dalle en béton

• 1 : Point de fixation

Technique 1 : Fixation par tirefond ;
Technique 2 : Fixation par vis HEO-MULTI-MONTI ;
Technique 3 : Fixation par douille à expansion ;
Technique 4 : Fixation par goujon d’ancrage ;
Technique 5 : Fixation par tige filetée ;

Équerre renforcée pour ossature bois

• A : Aile C ;
• B : Aile B ;

Valeurs caractéristiques - Solive sur poutre - Clouage total

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel

• Les valeurs données dans le tableau ci-dessus sont valables pour une application solive sur poutre et solive sur poteau sous réserve de respecter les plans de clouages partiels spécifiques à chaque configuration données dans notre ETE-06/0270 page 17.

Valeurs caractéristiques - Solive bois sur support rigide

Tirefond

* Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont WA, BOAXII, AT-HP, SET-XP, et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet).

** Vis noire CSA5,0x35PB

Avantages :

• Finition noire pour une grande discrétion dans la structure : La finition noire des sabots permet de les intégrer de manière subtile dans la structure, offrant une apparence soignée et moderne.
• Compatible avec les vis CSA5.0x35PB noires : Ces sabots sont parfaitement compatibles avec les vis noires CSA5.0x35PB, assurant une cohérence esthétique et une solidité optimale de l’assemblage.
• Installation rapide et simple : La conception de ces sabots permet une installation facile et rapide, ce qui réduit le temps de travail et les coûts de main-d’œuvre.

Application :

• Porteur : Ces sabots peuvent être fixés sur divers matériaux porteurs tels que le béton, l’acier, le bois massif, le bois lamellé-collé et le bois composite.
• Porté : Ils sont également adaptés pour supporter des éléments en bois massif, en bois lamellé-collé et en bois composite.

Domaines d’utilisation :

• Poutres : Utilisation courante pour les pannes, solives et chevrons, assurant une fixation solide et durable.
• Pergolas : Idéal pour les structures extérieures telles que les pergolas, où l’esthétique et la résistance aux intempéries sont cruciales.
• Carports : Parfaits pour les carports, offrant une robustesse nécessaire pour supporter les structures de couverture.
• Renforcement d’assemblages existants : Utilisés pour renforcer des assemblages déjà en place, améliorant ainsi la durabilité et la stabilité des constructions.
